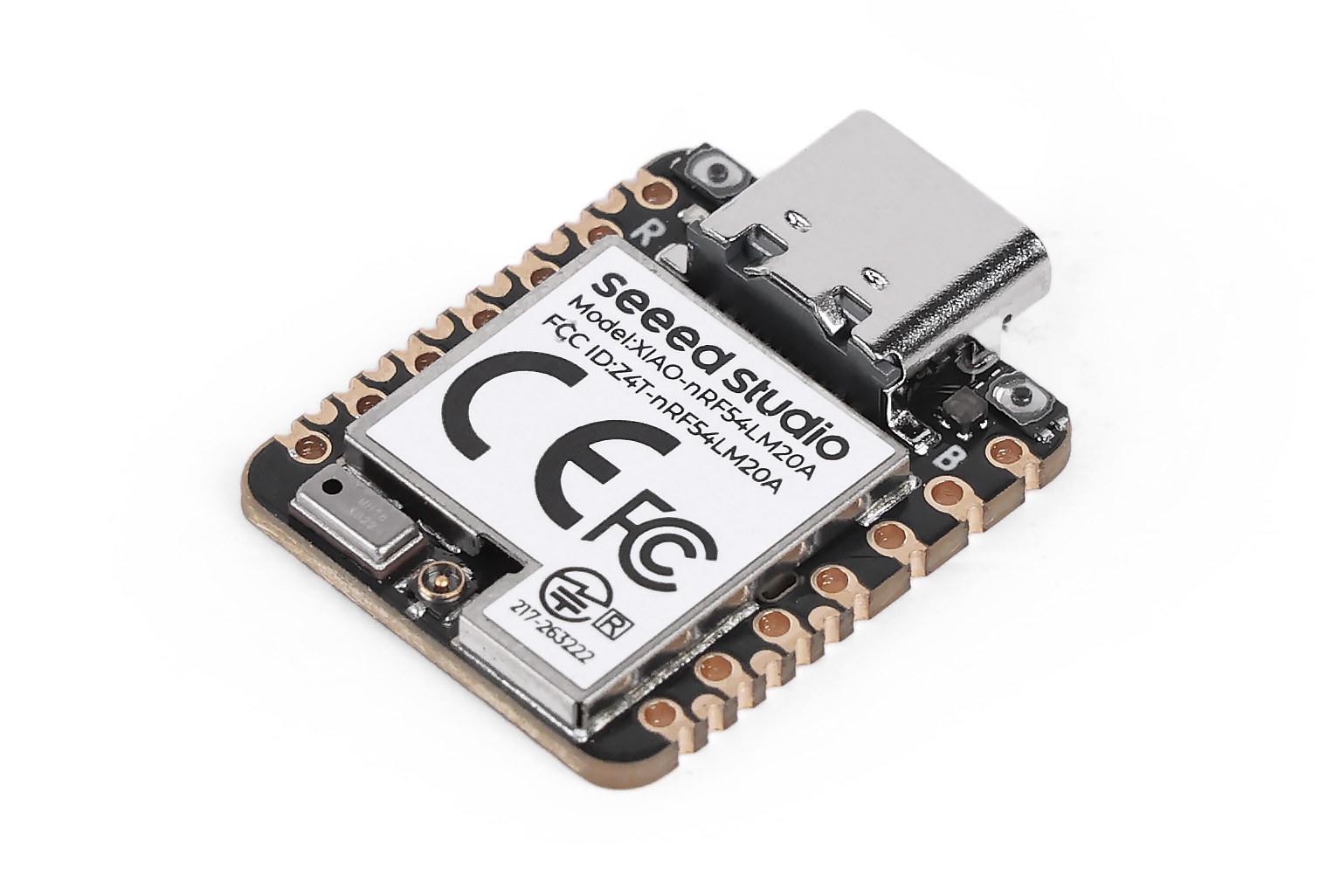

Seeed Studio XIAO nRF54LM20A и XIAO nRF54LM20A Sense — это миниатюрные IoT-платы с интерфейсом USB-C, основанные на беспроводном SoC Nordic Semiconductor nRF54LM20A, который поддерживает Bluetooth 6.0, Matter, Thread, Zigbee, NFC, Amazon Sidewalk и проприетарные протоколы на частоте 2.4 ГГц.
Оба варианта оснащены встроенной флеш-памятью объемом 2 МБ и ОЗУ объемом 512 КБ, а также дополнительной флеш-памятью объемом 8 МБ, микросхемой управления питанием nPM1300 PMIC, до 28 линиями GPIO и RGB-светодиодом. Модель Sense дополнена цифровым микрофоном и 6-осевым IMU с функцией пробуждения по движению для сверхэнергоэффективных приложений.
XIAO nRF54LM20A (Sense) характеристики:
- Беспроводной SoC – Nordic Semiconductor nRF54LM20A
- CPU
- Процессор приложений Arm Cortex-M33 с тактовой частотой до 128 МГц
- Сопроцессор RISC-V с тактовой частотой 128 МГц
- Память – 512 кБ ОЗУ
- Хранилище – 2 МБ энергонезависимой памяти (NVM)
- Беспроводная связь
- Bluetooth LE 6.0 со скоростями PHY 125 кбит/с, 500 кбит/с, 1 Мбит/с и 2 Мбит/с
- Bluetooth Channel Sounding, Bluetooth LE с увеличенной дальностью (кодированный PHY), Bluetooth Mesh
- IEEE 802.15.4 с поддержкой Thread, Zigbee и Matter
- Проприетарный протокол Nordic 2.4 ГГц и NFC
- Amazon Sidewalk
- Максимальная излучаемая выходная мощность +10 дБм (EIRP)
- CPU
- Хранилище – 8 МБ флеш-памяти
- USB – порт USB Type-C для питания и программирования
- Датчики (только модель Sense)
- 6-осевой датчик IMU (занимает один интерфейс I2C)
- PDM-микрофон (занимает два GPIO)
- Входы/выходы расширения
- 2x 13-контактных разъема (чередование сквозных и замковых отверстий) с до 20 GPIO (PWM), 5 ADC, до 2 I2C, UART, SPI, 5В, 3.3В и GND
- 8 контактных площадок с до 8 GPIO
- 2 контактные площадки NFC

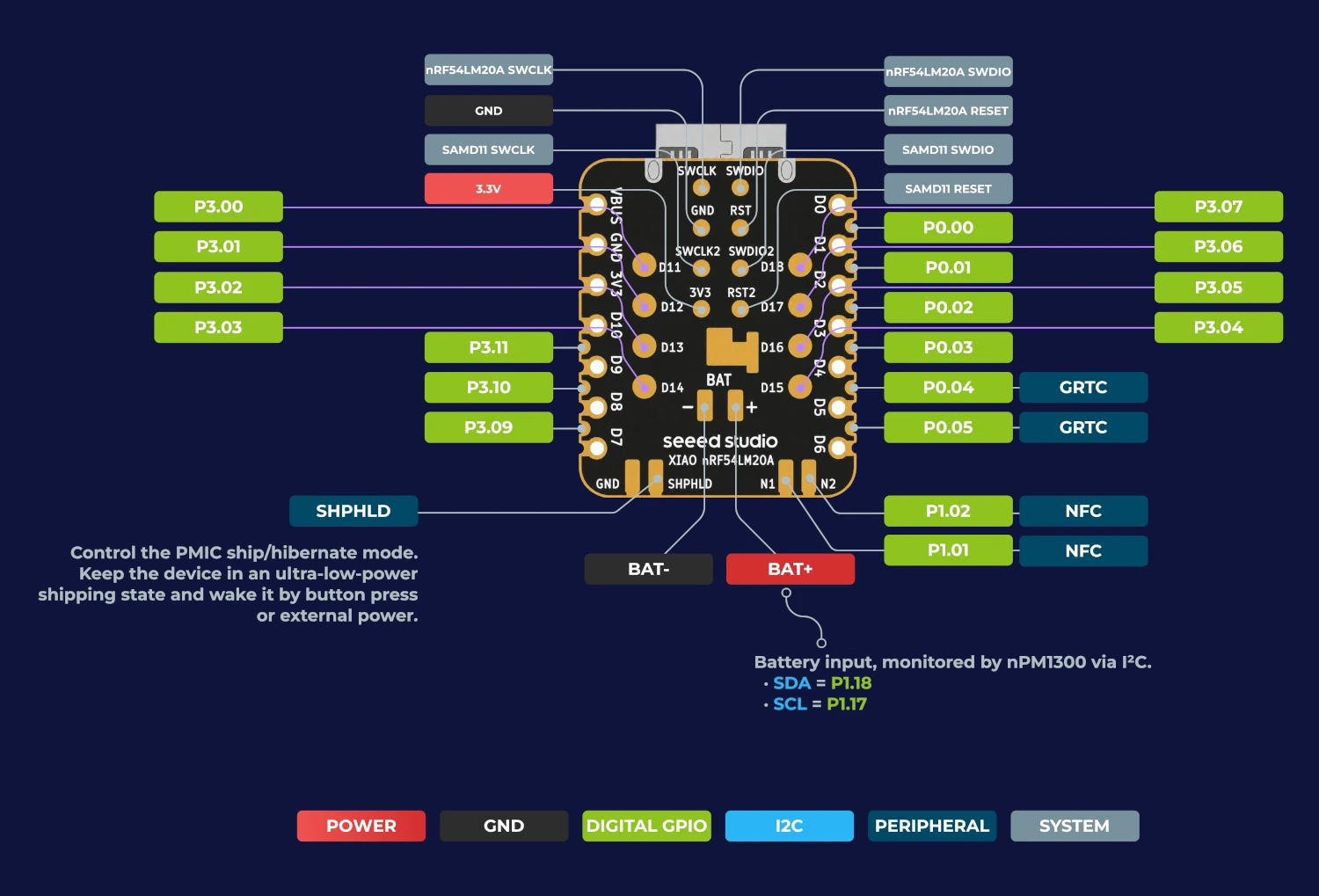

- Отладка – Контактные площадки для nRF54LM20A SWD и SAMD11 SWD
- Прочее
- Кнопка сброса и загрузки
- Светодиод заряда, пользовательский RGB-светодиод
- Внешний разъем для антенны IPEX
- 2 контактные площадки для SHPHOLD (режим транспортировки/гибернации для поддержания устройства в сверхэнергоэффективном состоянии во время транспортировки до нажатия кнопки или подачи внешнего питания)
- Питание
- 5В через порт USB Type-C
- 2 контактные площадки для LiPo-аккумуляторов 3.7 В, управляемых через nPM1300 PMIC
- Энергопотребление (Sense, 3.7В)
- Легкий сон: ~9,96 мкА

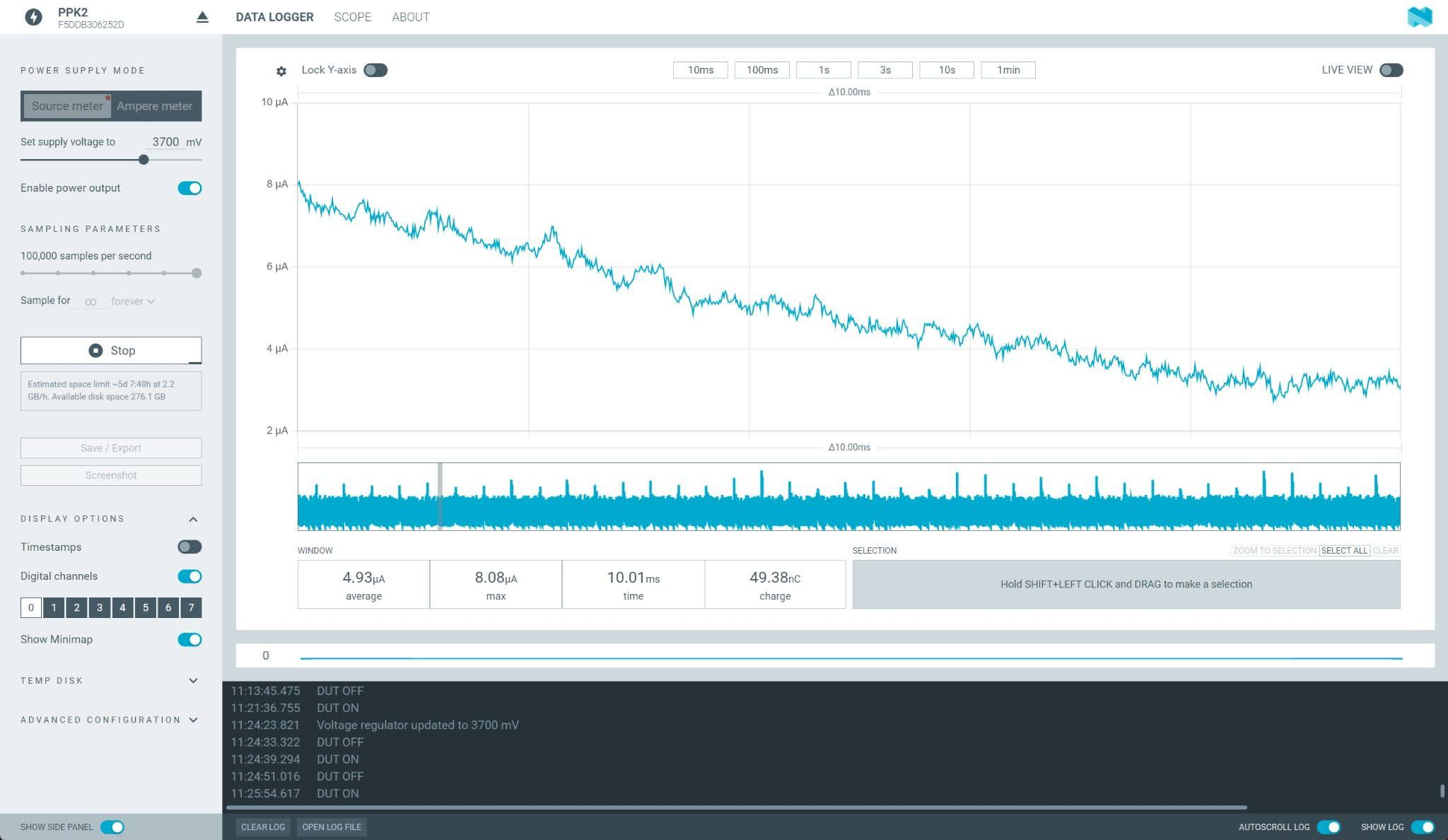

- Глубокий сон (System OFF): ~4,76 мкА
- Глубокий сон (System OFF, пробуждение по GRTC): ~4,92 мкА
- Транспортный режим: 0,33 мкА
- Размеры – 21 x 17,5 мм
- Диапазон температур – от -20°C до 70°C

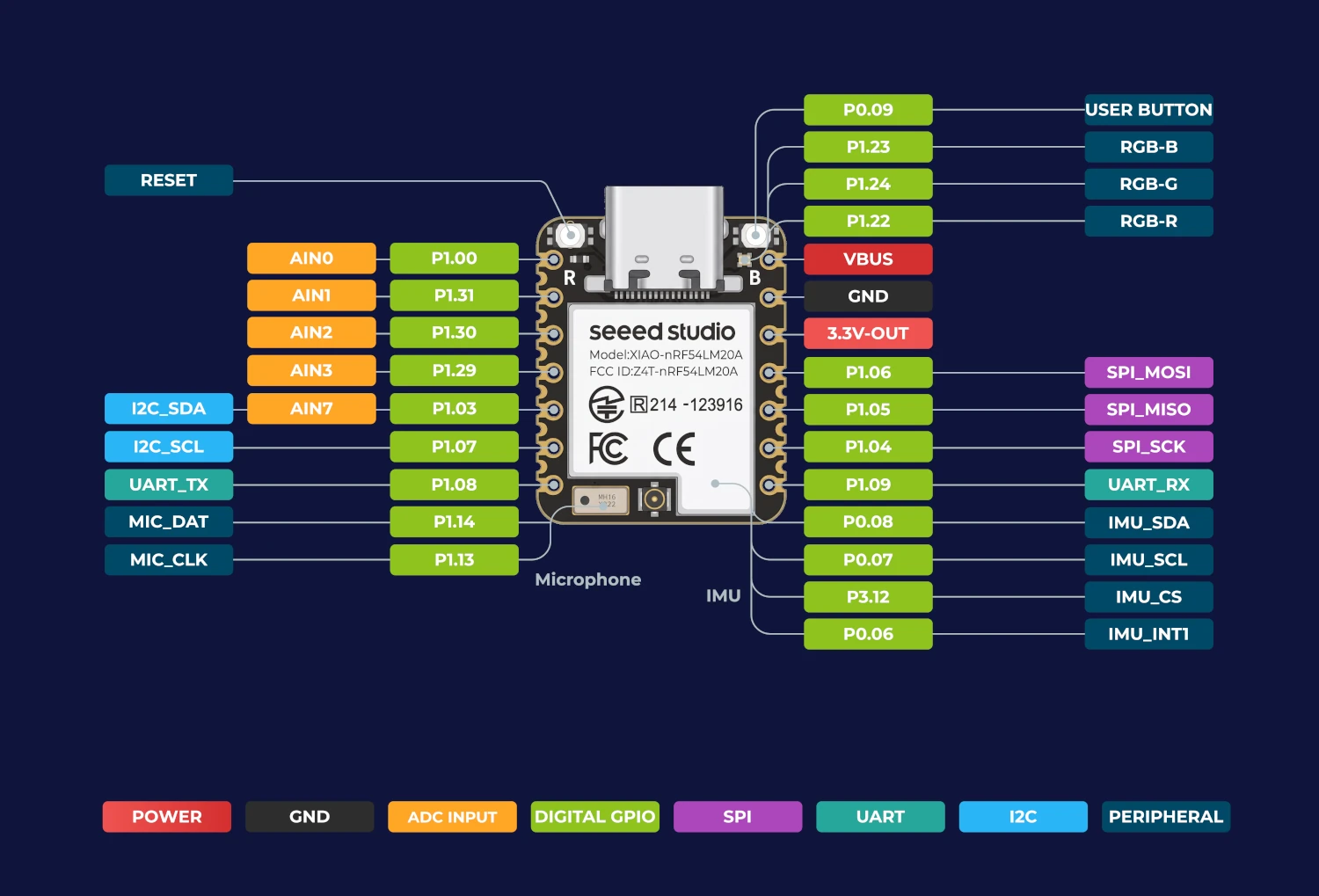

Схема распиновки (вид сверху)
По сравнению с более ранними XIAO nRF54L15 платами , платы XIAO nRF54LM20A имеют больше входов/выходов благодаря чередованию сквозных и замковых отверстий, что обеспечивает более высокую плотность выводов при сохранении того же форм-фактора XIAO. Они также добавляют поддержку NFC, сохраняя при этом возможность подключения BLE 6.0 и Matter/Thread для низкопотребляющих IoT-устройств, носимой электроники, устройств Matter/Thread и периферийных приложений.
Seeed Studio предоставляет поддержку Nordic nRF Connect SDK и PlatformIO, оба основанных на Zephyr RTOS, а также подготовила руководство по использованию MicroPython. Авторы явно отмечают, что Arduino IDE не поддерживается. Инструкции по началу работы и использованию таких функций, как микрофон, IMU и режимы низкого энергопотребления, можно найти на вики-странице .
XIAO nRF54LM20A и XIAO nRF54LM20A Sense можно предварительно заказать примерно за 10 и 16 долларов на AliExpress или в магазине Seeed Studio , доставка начнется с 15 июля 2026 года. Платы также могут стать доступны в магазине компании на Amazon . Также запланированы варианты XIAO nRF54LM20B , с добавлением NPU Axon для приложений tinyML; их запуск ожидается в конце третьего квартала 2026 года.
