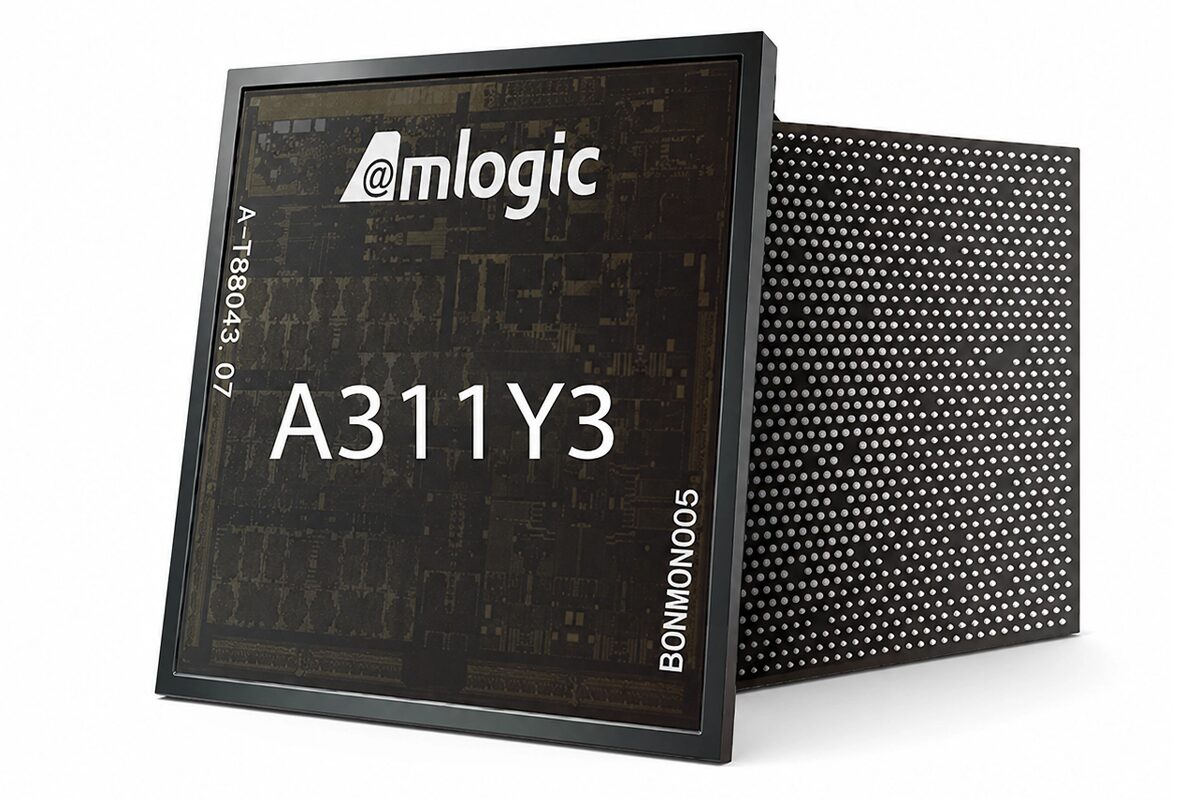

Компания Amlogic представила Edge AI SoC A311Y3, который похоже, является обновлением по сравнению с более ранними разработками, такими как A311D и A311D2 используемых в платах, таких как Khadas VIM3 и Khadas VIM4 .
Хотя официально не указан на сайте Amlogic, документация от поставщиков, таких как Shenzhen Tomato Technology, указывает, что SoC A311Y3 построен на 6-нм техпроцессе и оснащен более новой архитектурой CPU на основе ядер Arm Cortex-A78/A55. SoC включает NPU с производительностью до 8 TOPS и поддерживает память LPDDR5/LPDDR5X, которая может использоваться как для обработки, так и для периферийного ИИ, по сравнению с более ранними чипами серии A311.

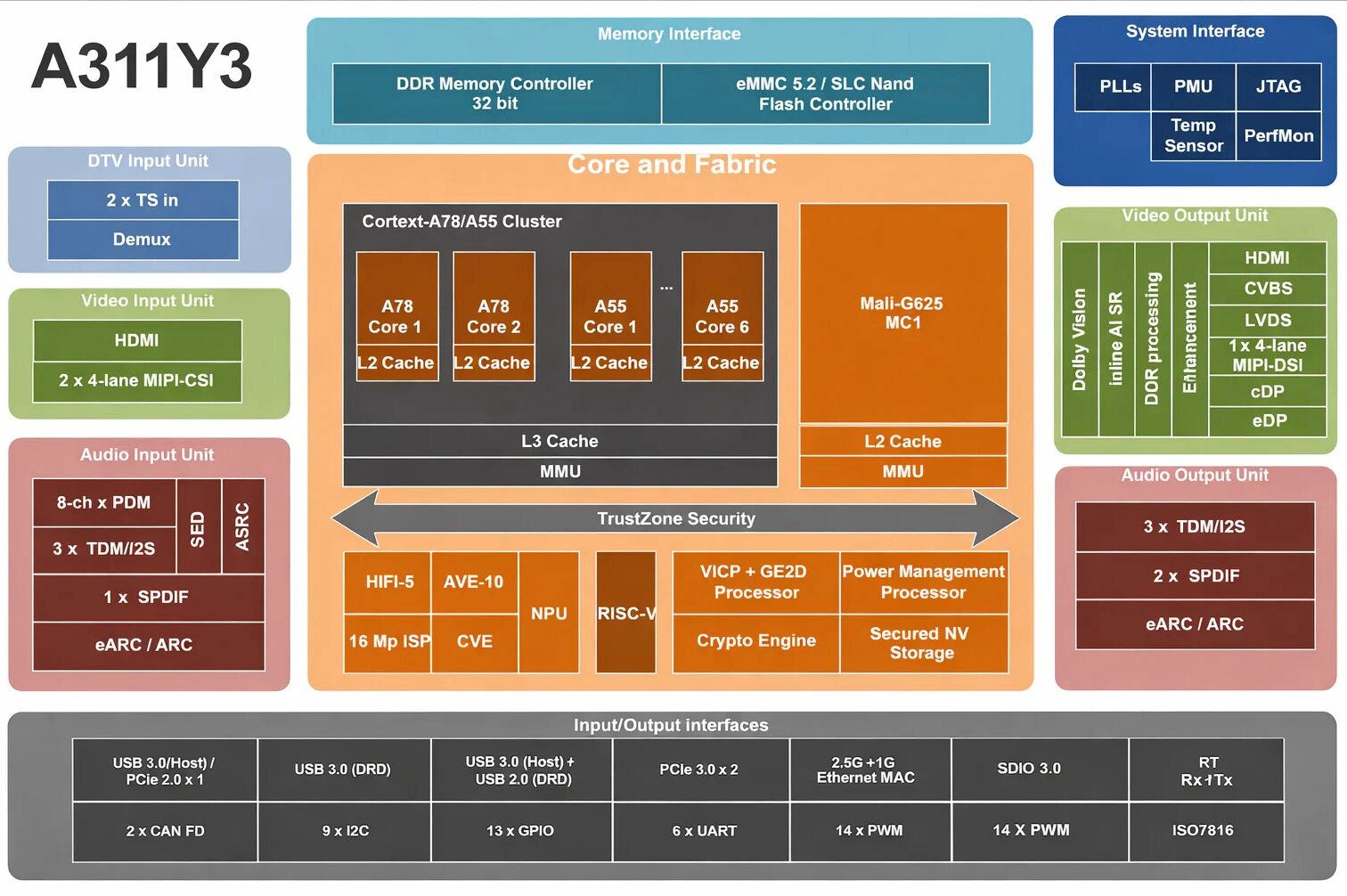

Спецификации Amlogic A311Y3
- CPU
- 2x ядра Arm Cortex-A78 (64 КБ L1 I-cache, 64 КБ L1 D-cache, 256 КБ L2 cache)
- 6x ядер Arm Cortex-A55 (32 КБ L1 I-cache, 32 КБ L1 D-cache, 128 КБ L2 cache) с общим 2 МБ L3 cache
- Включены расширения Neon и Crypto
- Сопроцессоры – ядро RISC-V для управления системными процессами; встроенное ядро RISC-V для управления питанием в режиме Always-on и Sensor Hub
- GPU
- GPU ARM Mali-G625 MC1 с поддержкой OpenGL ES 3.2, Vulkan 1.4 и OpenCL 3.0
- 2.5D графический процессор (VICP + GE2D) с движком bitblt, поддерживающим до 16 композиций изображений и разрешение вывода 4096 x 4096
- VPU (Видеодвижок – AVE-10)
- Декодирование – до 4K @ 120 кадров/с (AV1, H.265, VP9, AVS3 и др.)
- Кодирование
- H.265 / H.264 до 4K @ 60 кадров/с
- MJPEG до 4K @ 30 кадров/с
- Многопоточное декодирование (например, 2×4K@60 или 4×1080p@60)
- Усовершенствованный движок обработки изображений Amlogic TruLife 9-го поколения со встроенным ИИ-повышением разрешения (AI Super Resolution), Dolby Vision (опционально), HDR10, HDR10+, HLG и Vivid HDR
- NPU
- 8 TOPS Amlogic Deep Learning Accelerator (ADLA) supporting INT4, INT8, INT16, FP8, FP16, and BF16 precision
- Works with TensorFlow, TensorFlow Lite, ONNX, PyTorch, Darknet, MxNet, and Caffe
- Memory – Up to 16GB LPDDR5/LPDDR5X (up to 6400 Mbps) or LPDDR4/LPDDR4X (up to 4266 Mbps)
- Storage
- eMMC 5.1/5.2 interface (400Mbps) with Hardware Command Queue (HW CQ) and in-line encryption
- SLC/SPI/QSPI NAND Flash with 8-bit ECC
- SDSC/SDHC/SDXC and SDIO interface (1-bit/4-bit, up to UHS-I SDR104)
- Video Output
- 1x HDMI 2.1a up to 4K @ 60Hz with eARC, ALLM, VRR, QMS, QFT, SBTM, and HDCP 1.4/2.3
- 1x DisplayPort (DP) 1.4 up to 4K @ 60Hz with MST and DP Alt Mode via USB Type-C
- 1x eDP 1.3/1.4 TX up to 4 lanes, 4K @ 60Hz with PSR/PSR2 support
- 2x 4-lane MIPI-DSI up to 2.5 Gbps per lane (up to 2560 x 1600 @ 60Hz or 1920 x 1080 @ 120Hz)
- 1x 8-lane V-by-One TX up to 4K @ 60Hz
- 1x LVDS TX up to 1080p @ 60Hz
- Dual independent displays supported (up to 4K + 4K duplicate mode or 4K + 2.5K extended mode)
- Video/Camera Input
- 1x HDMI 2.1a input up to 4K @ 60Hz with eARC, ALLM, VRR, QMS, QFT, SBTM, and HDCP 1.4/2.3
- 2x 4-lane MIPI-CSI interfaces (2.5 Gbps per lane), supporting up to 4 virtual channels per port (RAW, YUV, or RGB formats)
- Integrated ISP with up to 13MP @ 30fps or 16MP @ 20fps (WDR); features 3A, PDAF, 2D/3D NR, and CAC
- Dewarp Unit supporting panoramic, spherical, and perspective dynamic corrections up to 16MP
- Computer Vision Engine (CVE) for background modeling, motion target detection, face tracking, etc
- Audio
- 1x SPDIF input, 2x SPDIF output ports
- 3x TDM/I2S input and 3x TDM/I2S output ports (up to 16 channels, 16/24/32-bit, up to 192kHz)
- 8-канальный PDM-вход с поддержкой до 8 цифровых микрофонов (DMIC)
- Обнаружение звуковых событий (SED) и асинхронный преобразователь частоты дискретизации (ASRC)
- Опциональный аудио DSP HiFi 5 с векторной FP одинарной/половинной точности и расширениями для нейронных сетей
- Сеть
- MAC Ethernet 2.5 Гбит/с через интерфейс HSGMII
- MAC Ethernet 1 Гбит/с через интерфейс RGMII
- Поддержка расширения беспроводной сети через PCIe, SDIO, USB, UART или PCM (для модулей WiFi/Bluetooth)
- USB
- 1x USB 3.0 DRD (двухрежимное устройство, до 5 Гбит/с, совмещен с DP 1.4 TX)
- 1x USB 3.0 Host (совмещен с PCIe 2.0 и HSGMII)
- 1x USB 2.0 DRD
- 1x USB 2.0 Host
- Расширение
- 1x PCIe 3.0 x2 (поддерживает разделение линий на 1×2 линии или 2×1 линии; режимы Root Complex и Endpoint)
- 1x PCIe 2.0 x1 (режим Root Complex, совмещен с USB 3.0 Host и HSGMII)
- Прочие вводы/выводы
- Цифровое ТВ: 2x последовательных или 1x параллельный + 1x последовательный входы транспортного потока (TS) с демультиплексором; контроллер смарт-карт ISO7816
- 9x I2C, 2x I3C (поддержка режимов SDR, HDR-DDR и HDR-BT)
- 6x UART (до 4 Мбит/с, 4-проводной с аппаратным управлением потоком)
- 14x ШИМ
- 6x SPI (режим ведущего/ведомого)
- 1x CAN FD (FlexCAN), спецификация протокола соответствует ISO 11898-1:2015
- ИК-интерфейс (1x RX, 1x TX)
- 5-канальный 10-разрядный SAR АЦП
- Безопасность
- Arm TrustZone (TEE)
- Безопасная загрузка, шифрование DRAM, шифрование OTP
- AES, RSA (до 8K), ECC
- Постквантовая криптография (ML-DSA / Dilithium)
- TRNG, SHA-1/2, HMAC
- Питание
- Конструкция вводов/выводов с несколькими напряжениями (1,8 В/3,3 В)
- Несколько программно-управляемых доменов питания и поддержка DVFS
- Домен Always-On (AO) содержит выделенные порты ввода/вывода (4x UART, 4x I2C, 1x I3C, 3x SPI, 7x ШИМ, 1x CEC, ИК, PDM) для взаимодействия с внешним PMIC.
- Корпус – TBD
После ознакомления со спецификациями становится ясно, что по сравнению с более ранними SoC Amlogic, A311Y3 использует более новую конфигурацию ЦП с до 2× Cortex-A78 + 6× Cortex-A55, вместо набора Cortex-A73/A53, используемого в Amlogic A311D и Amlogic A311D2. Он также изготовлен по 6-нм техпроцессу. Производительность NPU возрастает примерно до 8 TOPS по сравнению с 5 TOPS (A311D) и 3,2 TOPS (A311D2). Платформа поддерживает до 16 ГБ LPDDR5/LPDDR5X. Также расширены порты ввода/вывода: Ethernet 2,5 Гбит/с, PCIe 3.0, два CAN FD и аппаратная поддержка постквантовой криптографии.
По данным SZTomato, A311Y3 поддерживает Android 16 (64-разрядная версия) на базе ядра Linux 6.12, а также стандартные инструменты разработки GNU/GCC. В Linux начальная поддержка в mainline-ядре была представлена инженером Amlogic в виде патчей, добавляющих привязки дерева устройств для семейства Amlogic A9. В настоящее время эти патчи обеспечивают поддержку ЦП, GIC, прерываний, таймеров и UART, причем ожидается более широкая поддержка периферии по мере прохождения серии через процесс рецензирования в mainline. Во время поиска также была найдена базовая таблица устройств для отладочной платы BY401, которая, по-видимому, является внутренней эталонной платой Amlogic для SoC A311Y3.

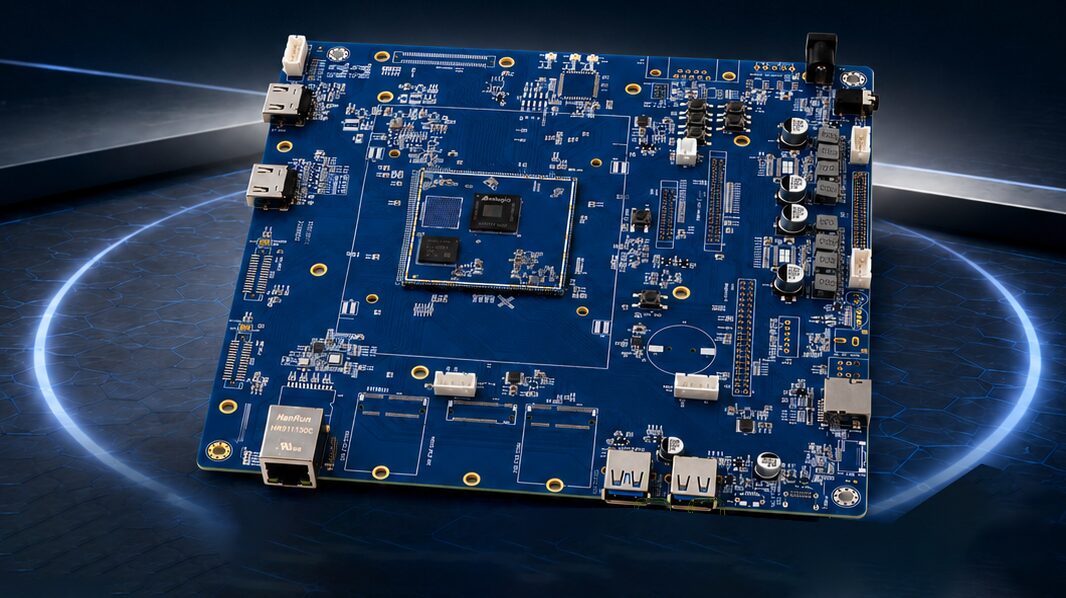

В ходе поиска дополнительных сведений была обнаружена отладочная плата от 9tripod , которая оснащена восьмиядерным ЦП SoC A311Y3 и поддерживает до 16 ГБ ОЗУ LPDDR5/LPDDR5X, кодирование/декодирование видео 4K и несколько вариантов вывода изображения, включая HDMI 2.1, DP и MIPI-DSI. Плата также предлагает различные варианты подключения, включая PCIe 3.0, Ethernet 2.5G, USB 3.0 и различные промышленные интерфейсы, такие как CAN FD, I2C, SPI и UART, что делает ее подходящей для встраиваемых приложений и приложений с ИИ.
Спецификации для SoC Amlogic A311Y3 были взяты с веб-сайта SZTomato, и там также была опубликована отдельная статья , объясняющая, почему новый чип подходит для устройств Smart Retail и коммерческих AIoT, а также сравнивающая A311Y3 с RK3572.
