Zhihe A210 восьмиядерный RISC-V SoC с NPU производительностью 12 TOPS питает плату разработки на основе SoM

Теперь это изменилось, так как появилась документация на Zhihe A210 и комплект разработки (A210 SODIMM V2), основанный на материнской плате и системе-на-модуле, питаемой этим восьмиядерным RISC-V процессором. Давайте рассмотрим оба.

Zhihe A210 восьмиядерный RISC-V SoC

Спецификации Zhihe A210:

• CPU – Восьмиядерный RISC-V RV64GCV процессор
  • 4x 64-битных ядра RISC-V C920 @ до 2.3 ГГц с 64 КБ кэша I и 64 КБ кэша D на каждое ядро, 1 МБ кэша L2; примечание: в некоторых местах документации для этого кластера указана частота 1.9 ГГц.
  • 4x 64-битных ядра RISC-V C908 @ до 1.9 ГГц с 32 КБ кэша I и 32 КБ кэша D на каждое ядро, 512 КБ кэша L2
  • Совместимость с профилем RVA23
• GPU
  • Неназванный 3D GPU, возможно IMG BXM-4-64
    • До 50.34 GFLOPS
    • Двигатель ускорения 3D-графики: 3.14 GPixel @ 786 МГц
    • Поддержка Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0 и OpenGL ES 1.1/2.0/3.0/3.1/3.2
  • 2D графический ускоритель
• VPU
  • Декодирование
    • До 4Kp120 H.265/HEVC, H.264/AVC, AV1
    • До 4Kp60 VP9, AV2
    • До 1080p60 VP6/7/8/AVS/AVS+/VC1/MPEG4
    • (M)JPEG декодирование до 1080p @ 576 кадров/с
  • Кодирование
    • 4Kp60 H.265/HEC, H.264/AVC
    • (M)JPEG кодирование до 1080p @ 312 кадров/с
• ISP – До разрешения 12 МП
• AI ускоритель
  • 12 TOPS (INT8) нейронный процессор с поддержкой INT4, INT8, INT16, FP8, FP16 и BF16
  • DeepSeek-7B может достигать 8 токенов/с; «каскадирование 4-х чипов DeepSeek-7B может достигать 25 токенов/с»
  • Поддерживаемые фреймворки: TensorFlow, Caffe, HuggingFace, ONNX и др.
• Память – До 16 ГБ; 2x 32-битных LPDDR4/LPDDR4X до 4266 МТ/с
• Накопители
  • eMMC 5.1
  • SPI NOR/NAND флеш
  • SD 3.0
  • Интерфейс NVMe или SATA через комбинированный интерфейс PCIe 3.1/SATA 3.0 (см. раздел PCIe ниже для подробностей)
• Интерфейсы дисплея
  • HDMI 1.4/2.0 до 4Kp60 с поддержкой HDCP 1.4
  • 4-линейный MIPI DSI до 4Kp60
  • DisplayPort до 4Kp60 через комбинированный интерфейс USB3.1/DP 1.4/eDP1.5 (см. раздел USB для подробностей)
• Интерфейс камеры – 4-линейный MIPI CSI2 D-PHY интерфейс с гибкими конфигурациями линий: 2x 4-линии, 4x 2-линии, 1x 4-линии + 2x 2-линии
• Аудио
  • 8-линейный интерфейс I2S/PCM (Rx/Tx); частота дискретизации до 384 кГц, разрядность 16/24/32 бит
  • 3x 2-линейных интерфейса I2S/PCM (Tx/Tx); частота дискретизации до 384 кГц, разрядность 16/24/32 бит
  • Интерфейс PDM до 8 каналов; частота дискретизации до 192 кГц, разрядность 16/24 бит
  •  Интерфейс TDM/PCM до 8 каналов; частота дискретизации до 192 кГц, разрядность 16/24/32 бит
• Сеть – 2x порта GMAC с поддержкой RGMII/RMII
• USB
  • Комбинированный интерфейс USB3.1/DP 1.4/eDP1.5 (хост или устройство)
    • USB 3.1 выход через интерфейс Type-C
    • USB 3.1 + 2-линии DP через интерфейс Type-C
    • USB 2.0 + 4-линии DP выход через интерфейс Type-C
    • USB 3.1 выход через интерфейс Type-A + 2-линии DP/eDP
    • USB 2.0 выход через интерфейс Type-A/C + 4-линии DP/eDP
  • 2x интерфейса USB 2.0 хост/устройство
• PCIe – Комбинированный интерфейс PCIe 3.1/SATA 3.0, настраиваемый следующим образом:
  • 1x PCIe x4 RC/EP
  • 1x PCIe x2 RC/EP + 1x PCIe x1 RC
  • 1x PCIe x2 RC/EP + 2x SATA
  • 1x PCIe x1 RC/EP + 1x PCIe x1 RC + 2x SATA
• Другие периферийные устройства
  • Аналоговый ввод/вывод – 4-канальный АЦП
  • 10x портов UART
  • 10x портов I2C
  • 2x порта QSPI и 2x порта SPI
  • 3x 6-канальных порта PWM
  • 3x интерфейса CAN с поддержкой CAN-FD
  • Встроенные JTAG, GPIO и др.
• Безопасность
  • Двухуровневая безопасность: TEE+REE
  • Алгоритмы шифрования
    • Симметричные алгоритмы: AES, TDES, DES, SM4
    • Асимметричные алгоритмы: RSA1024/2048/3072/4096, SM2
    • HASH алгоритмы: SHA-1/224/256/384/512, SM3, MD5
  • Аппаратный генератор случайных чисел (HRNG)
  • Аппаратная изоляция
  • Безопасная загрузка
• Блок управления питанием – Ядро RISC-V E902 @ 100 МГц с RTC, POR, Watchdog…
• Рабочее напряжение
  • Напряжение ядра: 0.8 В
  • Напряжение ввода/вывода: 1.8 В
  • Напряжение ввода/вывода LPDDR4: 1.1 В
  • Напряжение ввода/вывода LPDDR4x: 0.6 В

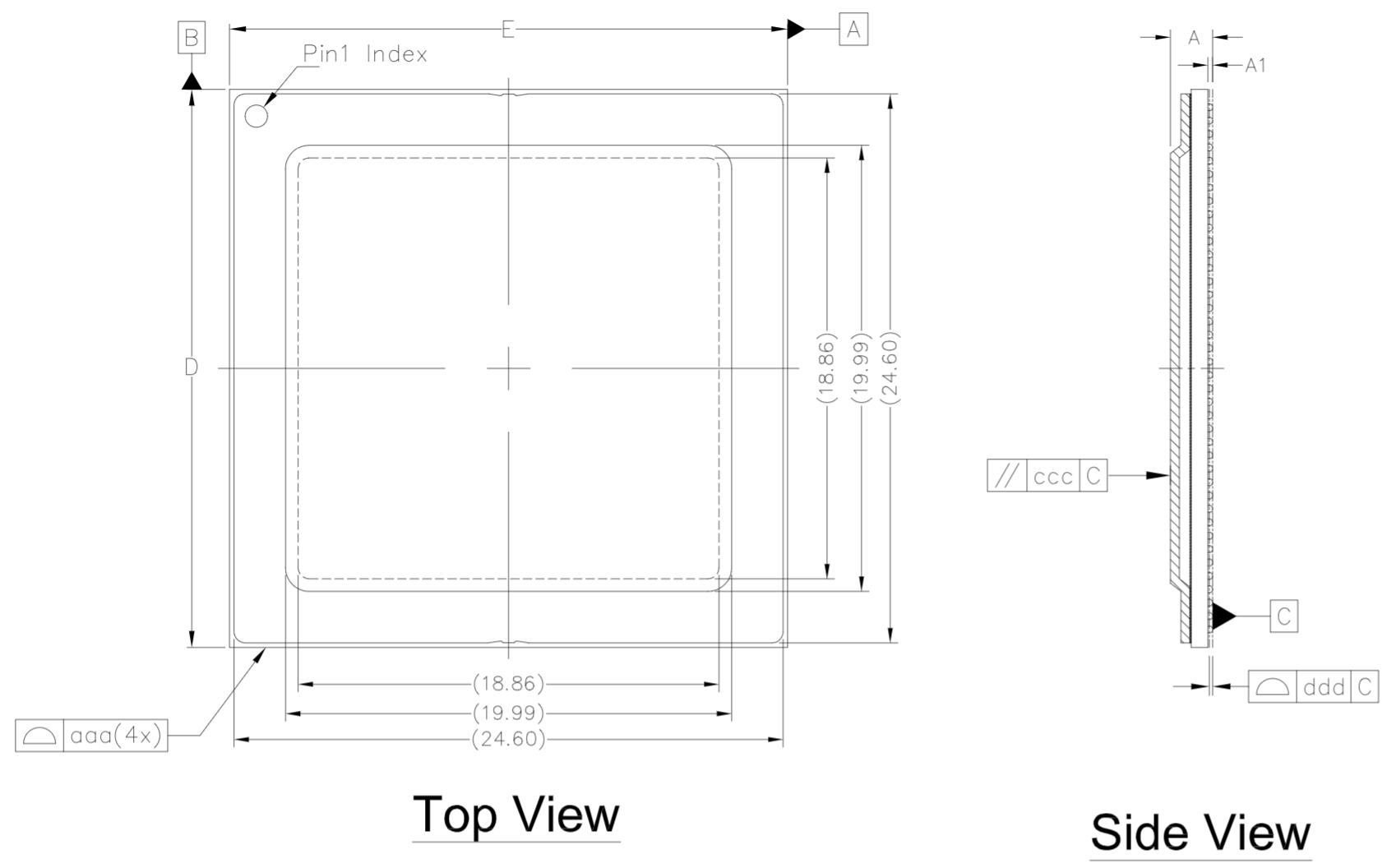

• Корпус – 25×25 мм; 1373-контактный FC-BGA

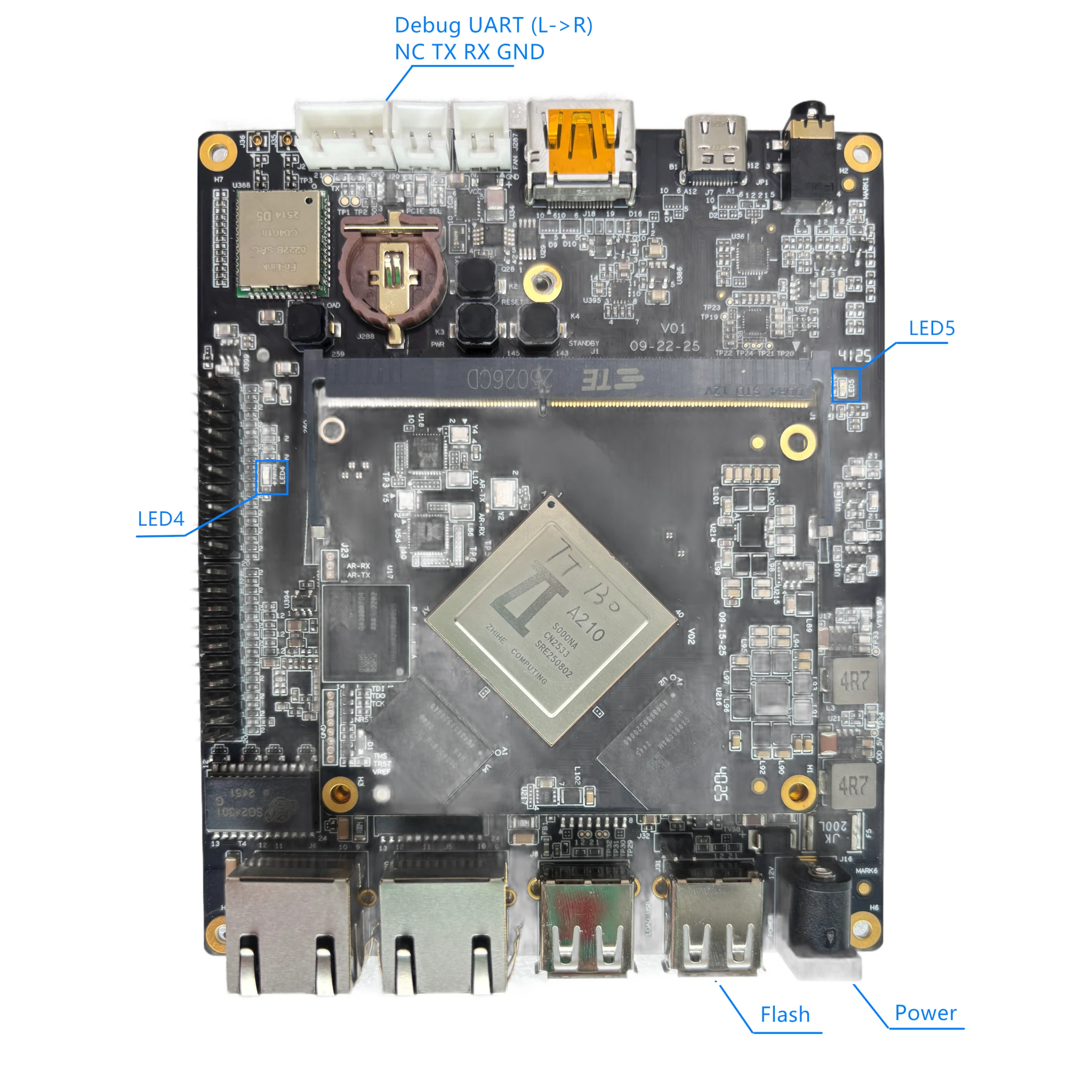

Плата разработки A210 SODIMM V2

Спецификации платы A210 SODIMM V2:

• Базовая плата
  • SoC – Zhihe A210 восьмиядерный 64-битный RISC-V SoC, как описано выше
  • Системная память – 4 ГБ, 8 ГБ или 16 ГБ LPDDR4x до 4266 Мбит/с
  • Накопитель – eMMC флеш
  • Сеть – 2x PHY Gigabit Ethernet
  • Интерфейс хоста – 260-контактный краевой разъем SO-DIMM, выводящий I/O A210
  • Питание
    • Входное напряжение 5 В DC
    • 2x микросхемы PMIC
  • Габариты – 69.94 x 59.66 мм
• Материнская плата (V2)
  • Накопитель – M.2 Key-B SATA порт (
  • Видеовыход
    • Порт HDMI 2.0
    • Разъем MIPI DSI
    • DisplayPort через порт USB-C
  • Камера
    • 2-линейный разъем MIPI-CSI Board-to-Board (B2B)
    • 4-линейный разъем MIPI-CSI Board-to-Board (B2B)
  • Аудио – аудиоразъем 3.5 мм
  • Сеть
    • 2x порта Gigabit Ethernet RJ45
    • Поддержка Wi-Fi и Bluetooth V5.0 /4.2.
  • USB
    • Порт USB 3.1 Type-C с поддержкой режима DP Alt
    • Порт USB 2.0 Type-A для прошивки
    • Порт USB 2.0 Type-A

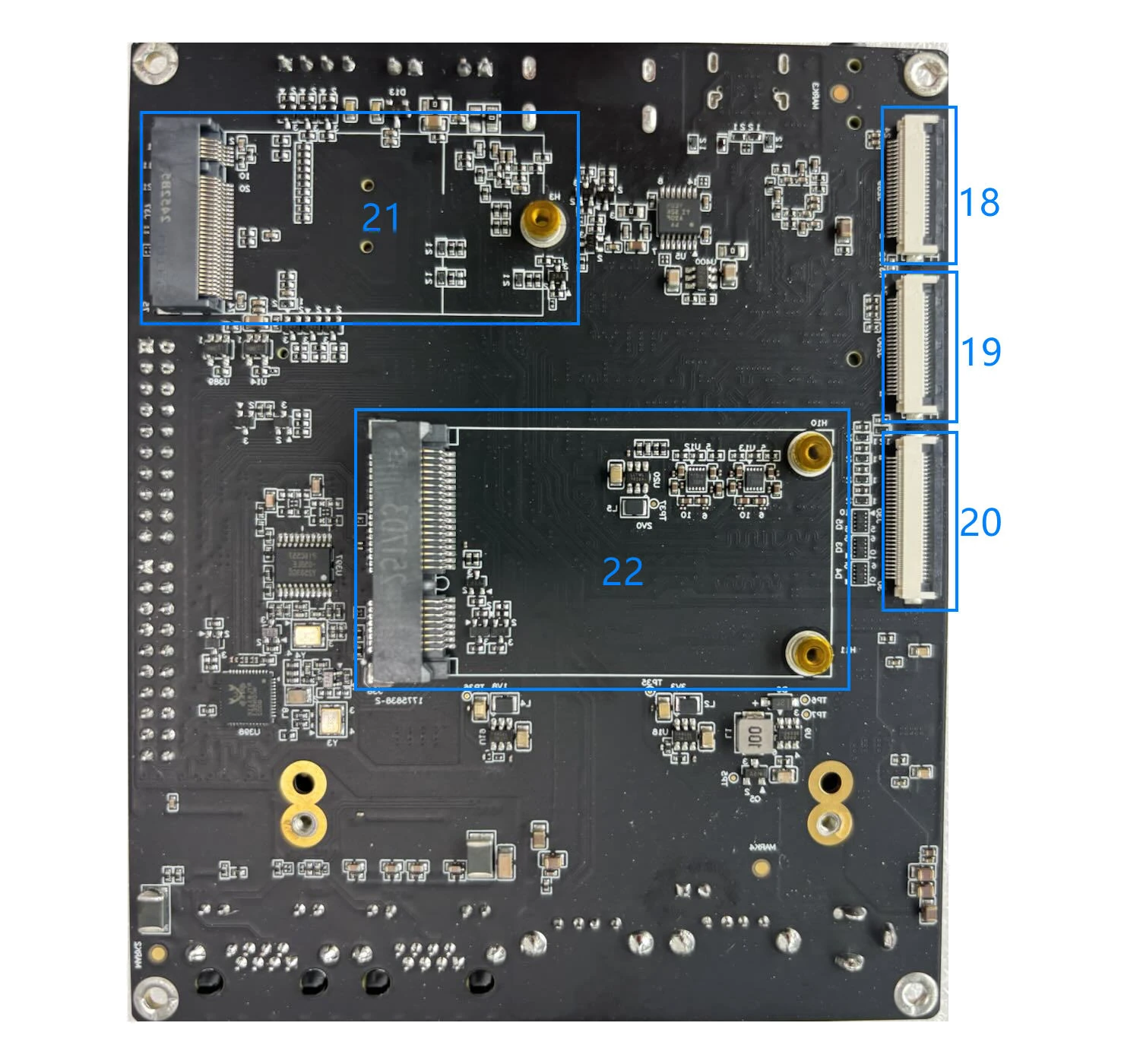

  • Расширение
    • Слот Mini PCIe (PCIe/USB)
    • M.2 Key-B SATA порт
    • 20-контактный заголовок QSPI и GPIO с шагом 2.54 мм
    • 20-контактный заголовок UART и GPIO с шагом 2.54 мм
  • Прочее
    • Кнопки питания, сброса и прошивки
    • 4-контактный заголовок отладки UART
    • Переключатель режима PCIe RC/EP
    • Заголовок вентилятора 5 В
  • Питание – 12 В DC
  • Габариты – TBD

Система-на-модуле и плата разработки поддерживаются Linux SDK с образами buildroot и Debian. Документация содержит гораздо больше деталей об оборудовании и базовые инструкции для начала работы с SDK через Docker-образ, а также руководства по мультимедиа (декодирование/кодирование видео) и шаги по использованию TORQ-Toolkit для преобразования моделей и развертывания AI-моделей на чипе.

Комплект разработки продается за $334.33 на AliExpress как «Sipeed ZHIHE A210 RISC-V платформа разработки» в конфигурации 8 ГБ/64 ГБ, но следует отметить, что продавец (магазин chipboard) часто существенно завышает цену. Если это действительно от Sipeed, вскоре он может продаваться примерно за $200 или дешевле.
