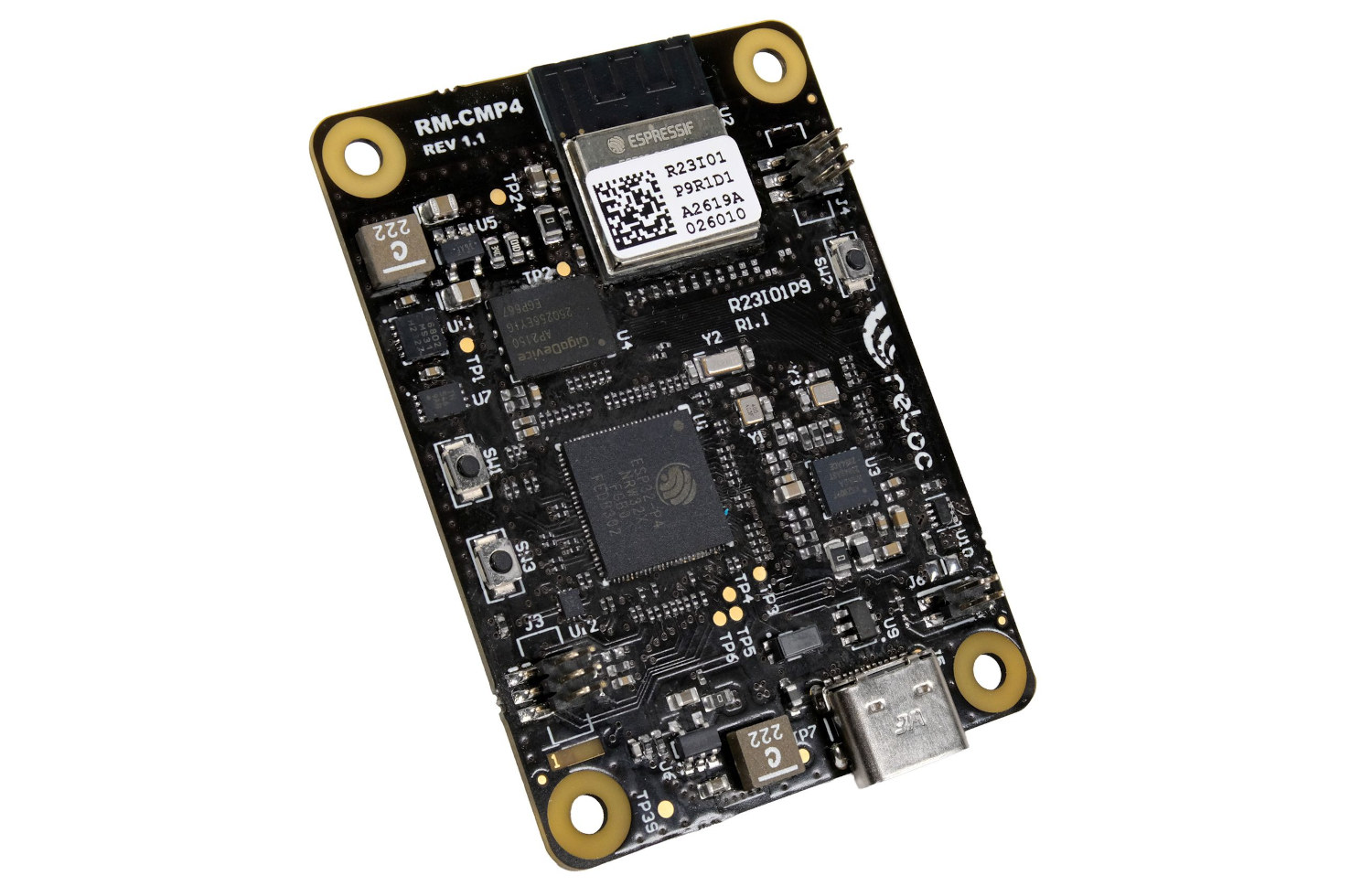

SCINTIX P4 — это вычислительный модуль на RISC-V ESP32-P4 с ESP32-C6 для беспроводной связи, совместимый с платами расширения Raspberry Pi CM4/CM5, по крайней мере частично.

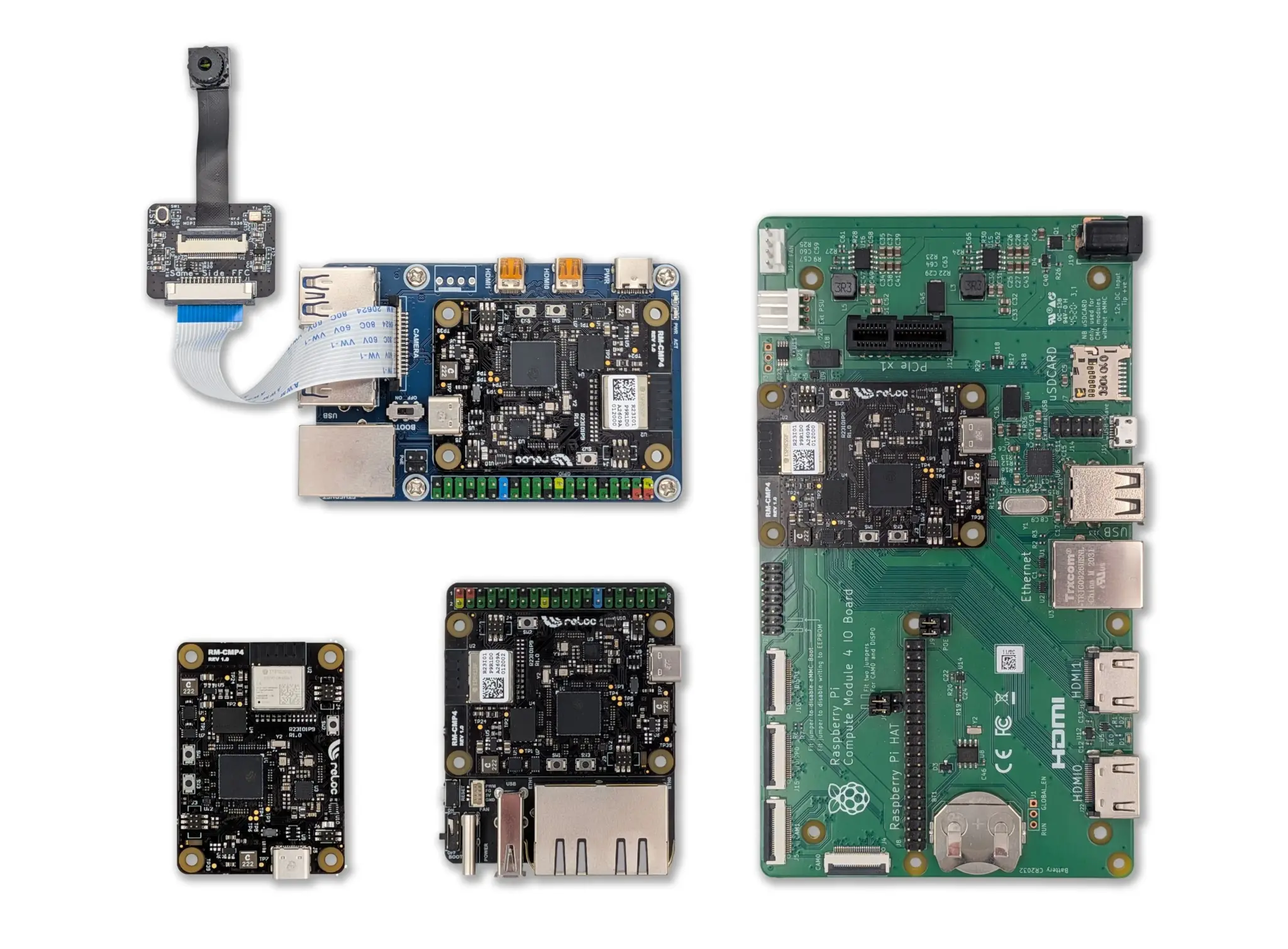

Это должен быть первый модуль на базе микроконтроллера в форм-факторе Raspberry Pi CM4/CM5, и RELOC сообщает, что SCINTIX P4 предоставляет доступ к дисплеям, камерам, Ethernet, USB и всем периферийным устройствам, которые ESP32-P4 предоставляет при подключении к плате расширения. Его также можно программировать в автономном режиме через встроенный порт USB Type-C.
Спецификации SCINTIX P4 (RM-CMP4):
- SoC – Espressif Systems ESP32-P4NRW32X
- CPU
- Двухъядерный RISC-V @ 400 МГц с расширениями инструкций для ИИ и одноточечным FPU
- Одноядерный RISC-V LP (маломощный) MCU с частотой до 40 МГц
- GPU – 2D акселератор обработки пикселей (PPA)
- VPU – поддержка кодеков H.264 и JPEG
- Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
- ПЗУ – 128 КБ HP ROM, 16 КБ LP ROM
- CPU
- Память – 32 МБ SPI NOR flash
- Сеть
- Микросхема Fast Ethernet трансивера Microchip KSZ8091RNACA
- Wi-Fi 6 на 2,4 ГГц, Bluetooth 5 и 802.15.4 (Zigbee / Thread / Matter) через модуль ESP32-C6, подключенный по SDIO + UART к ESP32-P4
- USB – 1 порт USB Type-C для питания и программирования

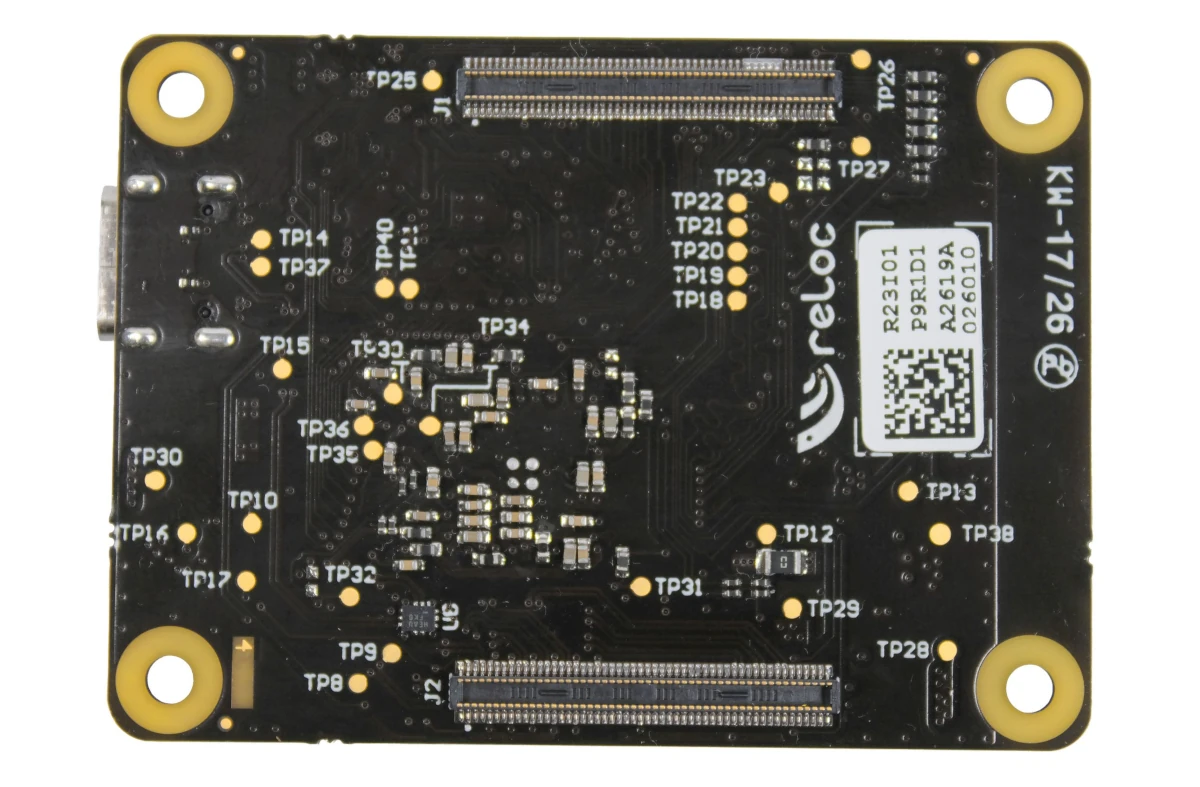

- 2 разъема Hirose DF40C-100DO-0.4V(51) B2B на 100 контактов, совместимых с платами расширения Raspberry Pi CM4/CM5
- Дисплей – 2-линейный MIPI DSI
- Камера – 2-линейный MIPI CSI
- Сеть – Ethernet 10/100 Мбит/с
- USB – USB 2.0 OTG
- I/Os – 40x GPIO
- Power Supply – вход 5 В постоянного тока через порт USB-C или разъемы B2B
- Dimensions – 55,0 × 40,0 × 5,0 мм; толщина 8 мм с учетом программируемых разъемов 1,27 мм
- Weight – 8,2 грамма
- Temperature Range – от -20 до 70°C
Хотя это выглядит аккуратно, на практике теряются интерфейсы HDMI и PCIe, USB ограничен скоростью 2.0 (480 Мбит/с), а Ethernet – 100 Мбит/с. Тем не менее, доступны интерфейсы камеры и дисплея MIPI CSI/DSI, а также GPIO. В статье о ESP32P4C5 Core Board с двумя совместимыми с Raspberry Pi разъемами MIPI , отмечалось, что ESP32-P4 может поддерживать только оригинальный Raspberry Pi Camera Module (OV5647) , но не более новые модули на базе Sony IMX; ситуация лучше с официальными дисплеями Raspberry Pi, хотя для этого требуется библиотека вне дерева исходных кодов , по крайней мере, на данный момент.
Со стороны программного обеспечения он, очевидно, не будет работать под Raspberry Pi OS; вместо этого RELOC упоминает полную совместимость с ESP-IDF SDK и демонстрационными примерами от Espressif, а также поддержку Arduino и PlatformIO «из коробки». Поскольку это предстоящая краудфандинговая кампания, пока ничего не выпущено, но RELOC обещает схемы, спецификации материалов, диаграммы выводов, 3D-механические модели, примеры прошивок, охватывающие основные возможности платы (Wi-Fi/BLE, Ethernet, дисплей, камера и т.д.), полный демонстрационный проект, показывающий все возможности платы, и библиотеки компонентов, совместимые с CAD-инструментами, такими как KiCad. Демонстрационного видео решения пока тоже нет.
RELOC создала страницу на Crowd Supply для будущего запуска, но также замечено, страница продукта на сайте RELOC сообщает, что SCINTIX P4 доступен, и предлагает связаться с ними для получения информации о цене.
