LILYGO T-Display K230 — портативный набор для разработки на базе двухъядерного 64-битного RISC-V-процессора Kendryte K230 компании Canaan. Набор оснащён 4,1-дюймовым AMOLED-сенсорным экраном и поддерживает опциональную съёмную клавиатуру с аккумулятором и опциональной сотовой связью и GNSS на базе nRF9151.
Устройство также оснащено 1 ГБ LPDDR4 RAM, 2-мегапиксельной камерой, выходом HDMI, Ethernet, WiFi 4 и либо трансивером LoRa SX1262, либо LR2021. Эти особенности делают набор подходящим для удалённого мониторинга, беспроводной связи и других встраиваемых приложений.
Характеристики набора LILYGO T-Display K230:
- SoC – Kendryte K230
- CPU
- 64-битный RISC-V-процессор @ 1,6 ГГц с RISC-V Vector Extension 1.0, FPU
- 64-битный RISC-V-процессор @ 800 МГц с поддержкой RV64GCB набора инструкций;
- Ускоритель ИИ
- KPU с поддержкой INT8 и INT16
- Совместимость с TVM, TensorFlow, PyTorch, ONNX
- Типичная производительность нейросетей: Resnet 50 ≥ 85fps @ INT8; Mobilenet_v2 ≥ 670fps @ INT8; YoloV5S ≥ 38fps @INT8;
- GPU – 2.5D-графический движок
- DPU – движок обработки глубины 3D
- VPU – аппаратное кодирование и декодирование видео H.264/H.265
- CPU
- Память – 1 ГБ LPDDR4 RAM
- Хранилище – слот для карты MicroSD для прошивки и хранения данных
- Дисплей – 4,1-дюймовый AMOLED-дисплей 568 × 123 с драйвером RM69A10, контроллером сенсорного экрана GT9895 и интерфейсом MIPI DSI
- Видеовыход – порт HDMI с поддержкой до 1080p30
- Камера – GC2093 на 2 Мп с поддержкой разрешения 1080p
- Поворотный модуль камеры для использования в качестве фронтальной

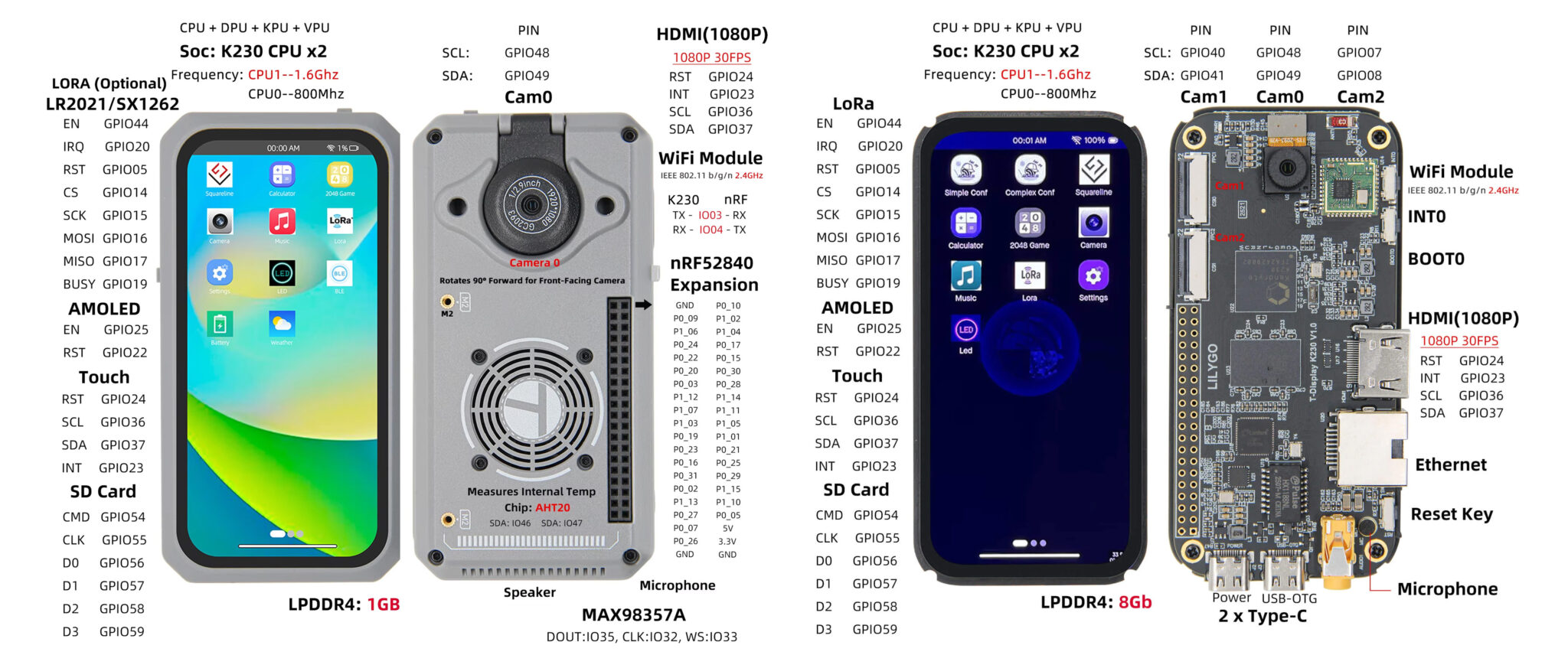

- До трех интерфейсов камеры MIPI CSI на плате без корпуса
- Звук
- Встроенные микрофон и динамик
- I2S-аудиоусилитель MAX98357A
- Разъем для наушников 3,5 мм
- Сеть
- Беспроводное подключение
- WiFi 4 – RTL8189, 802.11b/g/n, 2,4 ГГц
- Bluetooth LE – nRF52840 на поддерживаемой плате расширения
- LoRa – трансивер Semtech на основном блоке (в зависимости от конфигурации)
- Semtech SX1262 – 868/915/923 МГц
- Semtech LR2021 – 830–940 МГц
- Сотовая связь – LTE-M и NB-IoT через опциональную nRF9151 -оснащённую клавиатуру
- GNSS – через опциональную клавиатуру с nRF9151

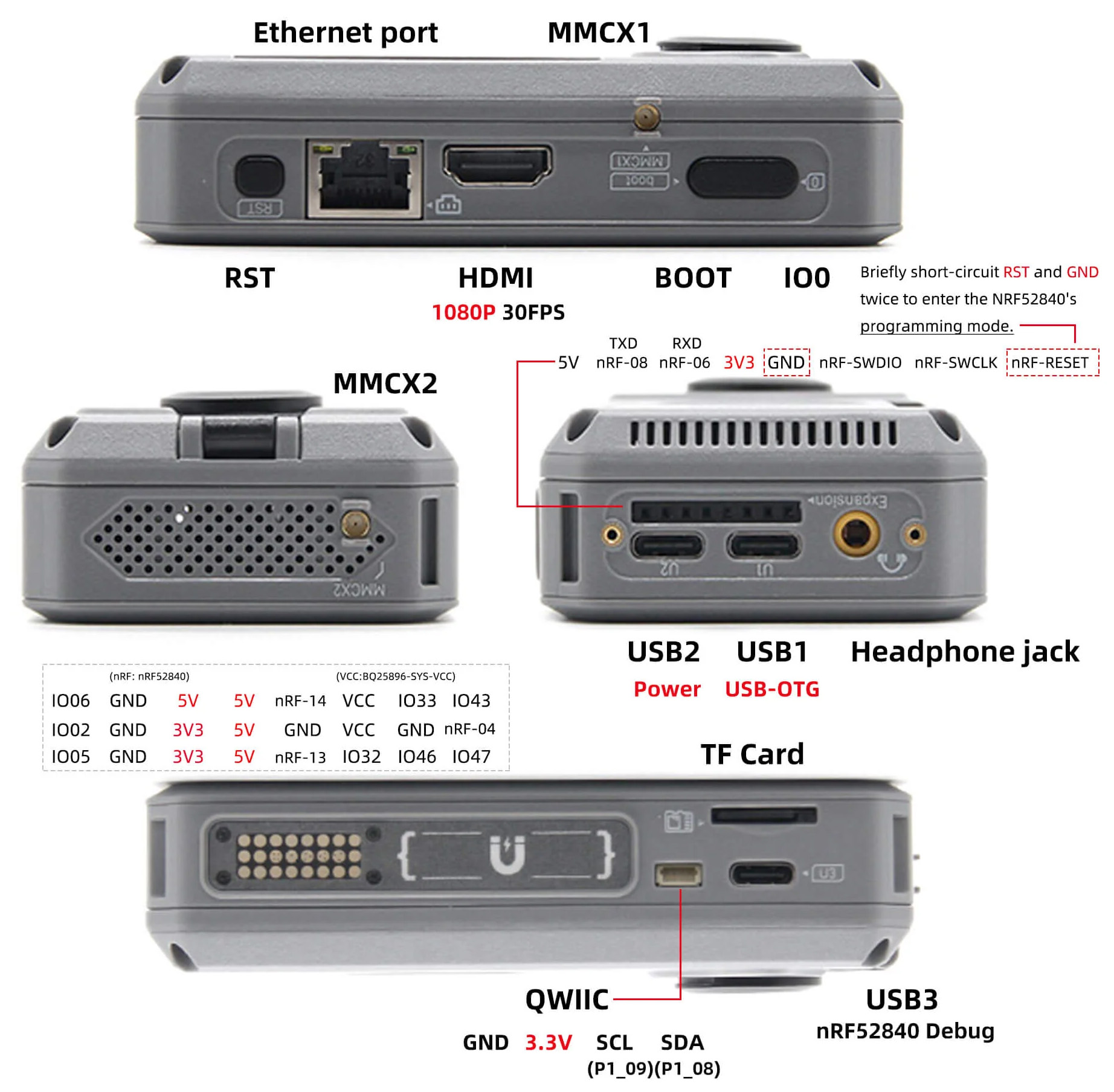

- 2 разъёма для антенн MMCX
- Ethernet 10/100 Мбит/с через разъём RJ45; контроллер RTL8152B
- Беспроводное подключение
- USB – 3 порта USB Type-C для питания и USB OTG, а также для отладки nRF52840
- Расширение
- 40-контактный разъём GPIO на основной плате
- Разъем расширения GPIO nRF52840 на версии в корпусе
- Интерфейс Qwiic I2C
- Опциональное расширение клавиатуры через 24-контактный разъем для док-станции
- Разное
- Датчик температуры/влажности AHT20 на расширении в корпусе
- Элементы управления загрузкой, сбросом и питанием
- Опциональная клавиатура QWERTY с подсветкой
- Питание
- Вход 5 В через USB Type-C
- Опциональная база клавиатуры с двумя отсеками для аккумуляторов 21700
- Микросхема зарядки аккумулятора BQ25896 и измеритель заряда аккумулятора BQ27220
- Размеры
- Основная плата – 104 × 51 × 15,5 мм
- Версия в корпусе – приблизительно 110 × 58 × 30 мм

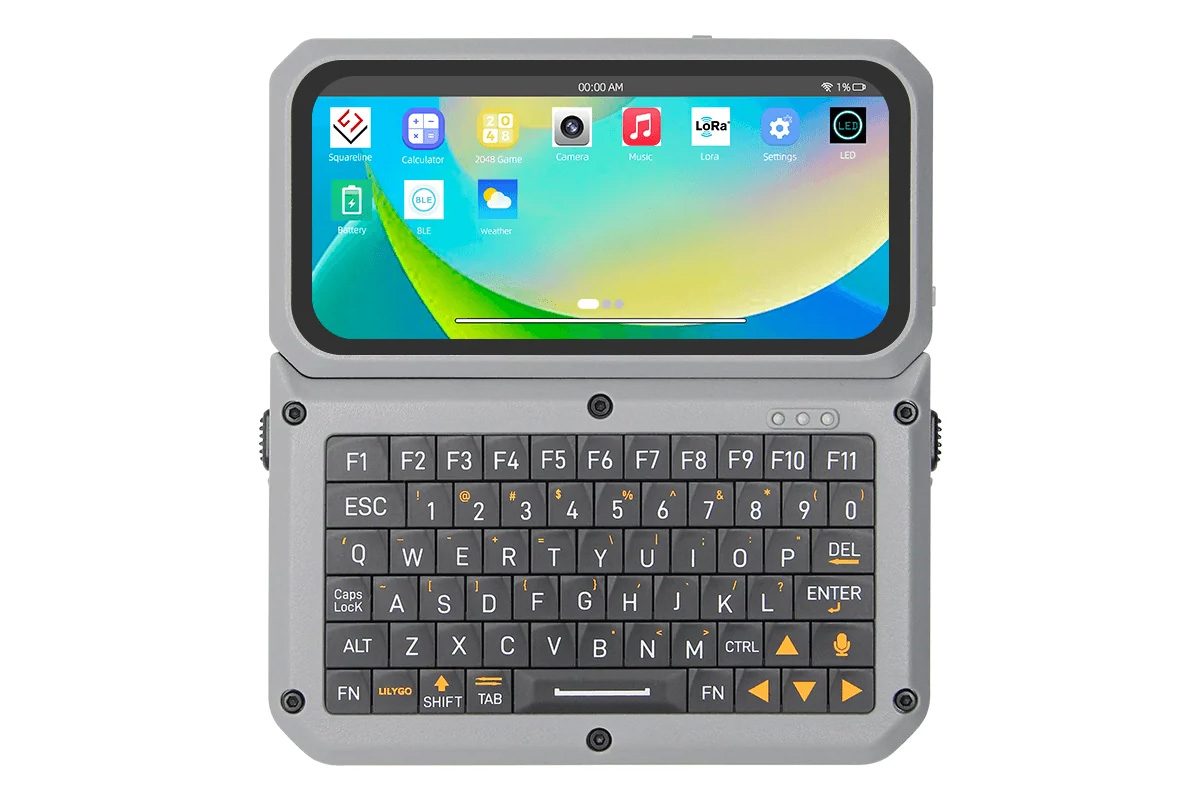

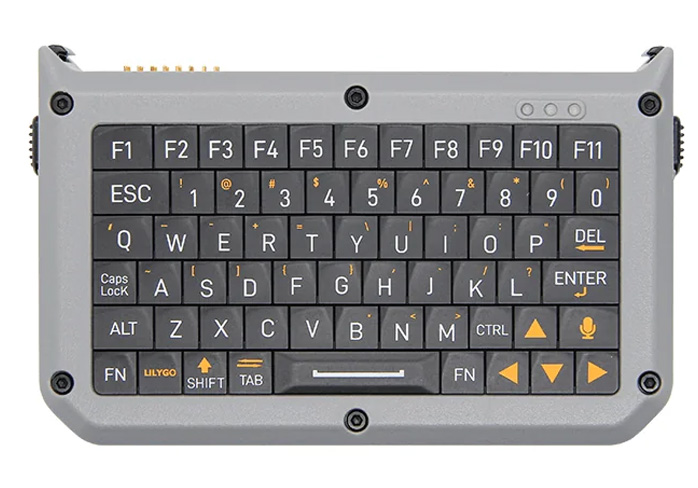

Дополнительное расширение с клавиатурой добавляет физическую клавиатуру QWERTY с функциональными клавишами, клавишами со стрелками и подсветкой. Используется контроллер клавиатуры TCA8418 и 16-битный расширитель GPIO XL9555. Устройство также включает два держателя аккумуляторов 21700 и схему управления аккумулятором. Устройство доступно в двух версиях: со стандартной клавиатурой и с Nordic nRF9151 SiP для связи LTE-M, NB-IoT и GNSS, а также со слотом для SIM-карты.
Поддержка программного обеспечения включает Kendryte K230 Linux SDK, прошивку CanMV/RT-Smart и оболочку запуска на основе LVGL с приложениями для камеры, видео, аудио, LoRa, WiFi и мониторинга аккумулятора. Более новая прошивка Linux также предлагает экспериментальную поддержку Meshtastic и поддержку LoRaWAN. LILYGO предоставляет исходный код, прошивку, примеры и инструкции по сборке на GitHub , с дополнительными примерами в репозитории CanMV/RT-Smart . Более подробная информация доступна в вики .
Дизайн несколько напоминает LILYGO T-Display-P4 — похожий на смартфон комплект для разработки, построенный на ESP32-P4 и ESP32-C6 с AMOLED-дисплеем, камерой и подключением LoRa. Однако, в отличие от T-Display-P4, T-Display K230 использует двухъядерный RISC-V-процессор с поддержкой Linux и встроенным ИИ-ускорителем, а также поддерживает дополнительные возможности благодаря дополнительной клавиатуре. Ещё одна родственная плата — CanMV-K230 , выпущенная в 2023 году; в ней используется тот же процессор Kendryte K230, но она выполнена в традиционном форм-факторе платы разработки, а не в портативном исполнении.
Комплект LILYGO T-Display K230 продаётся на AliExpress примерно за $180 (вариант SX1262 и LR2021), а клавиатура добавляет $133, если по этой цене она поставляется с nRF9151. Комплект также продаётся примерно за $150 в официальном магазине компании ; дополнительная клавиатура добавляет $70.94 без модуля nRF9151 или $113.25 с модулем. Отдельная плата T-Display K230 продаётся на другой странице за $98.79 .
