Модульный осциллограф и логический анализатор Picotronix оснащены двумя платами Raspberry Pi Pico 2 (краудфандинг)

Picotronix — это модульный осциллограф, логический анализатор и частотомер от базирующейся в Сиднее компании Thort Werx Pty Ltd, построенный на двух устройствах Raspberry Pi Pico 2, а точнее на Pico 2, используемом в качестве процессора сигналов, и Pico 2 W, используемом для управления дисплеем и беспроводной связи.

Решение состоит из Основного модуля Picotronix со встроенным ЖК-дисплеем и тремя портами расширения, предназначенными для подключения сменных модулей расширения picoPods, позволяющих добавлять высокоскоростные АЦП, анализ логических состояний семейств смешанной логики, генератор сигналов, аналоговую обработку сигналов и многое другое.

Picotronix modular oscilloscope logic analyzer

Ключевые особенности и характеристики Picotronix:

  • Основной модуль
    • Двухканальный цифровой запоминающий осциллограф
    • 8-канальный логический анализатор, расширяемый до 14 каналов с помощью picoPod; частота дискретизации до 150 МГц
    • Частотомер
    • Дисплей – цветной ЖК-экран 320 × 240 от Pimoroni
    • Три порта расширения, два 10-контактных аналоговых порта и один 26-контактный многофункциональный порт
    • Аналоговый канал
      • Принимает сигнал 3 В (пик-пик) или 16,6 В (пик-пик) при 1 МОм, с дополнительными входами BNC переменного и постоянного тока
      • Захват выполняется с помощью 12-битного АЦП RP2350, с развертками от 5 мс до 10 мкс на деление.
    • Вспомогательный вход также может использоваться как логический пробник или вольтметр и работает без Pico
    • Питание – USB, сетевой блок питания 9–12 В или четыре элемента AAA.
  • Опциональные подключаемые picoPods
    • Несимметричный аналоговый: диапазоны 500 мВ, 1 В, 2 В и 5 В, перемещаемые в пределах ±5 В, плюс вход BNC ×10 до ±50 В.
    • Дифференциальный: 2 Vpp и модуль синфазного сигнала ±25 В с программно переключаемыми диапазонами ×1/×10.
    • Wave-05: 12-битный R2R ЦАП, от 10 мВп-п до 3,3 Вп-п с программируемым смещением ±5 В, плюс два прецизионных источника опорного напряжения.
    • 12-битный анализатор логических состояний: частота дискретизации 150 MSPS, три 4-битных порта, каждый из которых может обслуживать отдельное семейство логики (1,8; 2,5; 3,3 или 5 В).
    • MSO-12: 8-битный АЦП с частотой 100 MSPS, 8 логических входов и четырехканальный 12-битный АЦП с последовательным интерфейсом, который также определяет напряжение семейства логики каждого логического порта.
    • Electronix Lab: учебный picoPod, подключаемый кабелем ко всем трем портам. Настройка логики на picoPod, генерация с него реального сигнала и просмотр результата на дисплее.
    • ADC-100 picoPod: два АЦП с частотой 100 MSPS, обеспечивающих захват до 75 MSPS на одном канале или 50 MSPS на обоих на стандартном RP2350 с частотой 150 МГц.

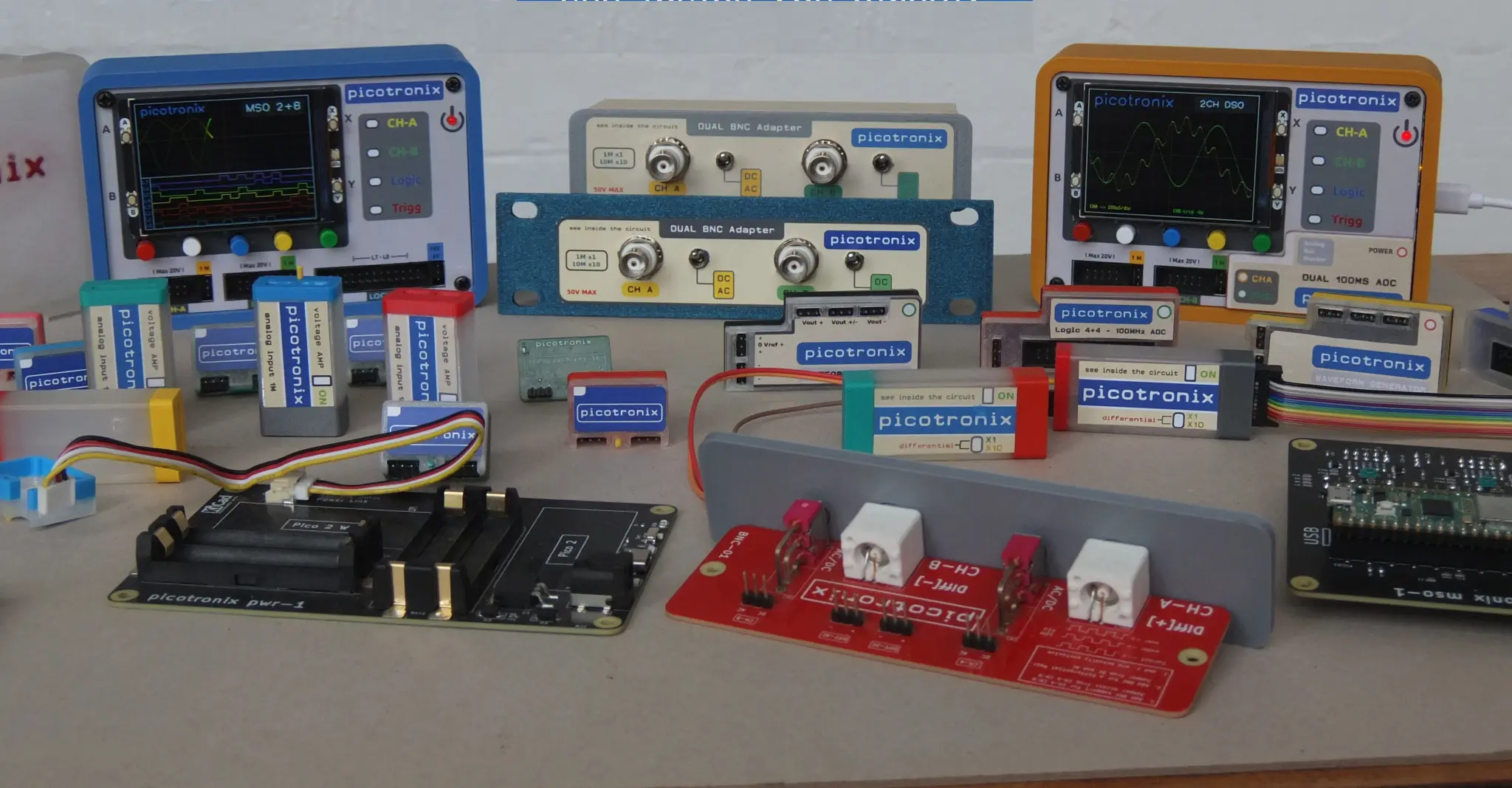

Raspberry Pi Pico 2 modular oscilloscope digital oscilloscope
Raspberry Pi Pico 2 модульный цифровой осциллограф

Picotronix программируется на MicroPython с прямым доступом к конечным автоматам PIO RP2350 для оптимальной производительности. Также будет доступен эмулятор ПК для разработки скриптов MicroPython на компьютере.

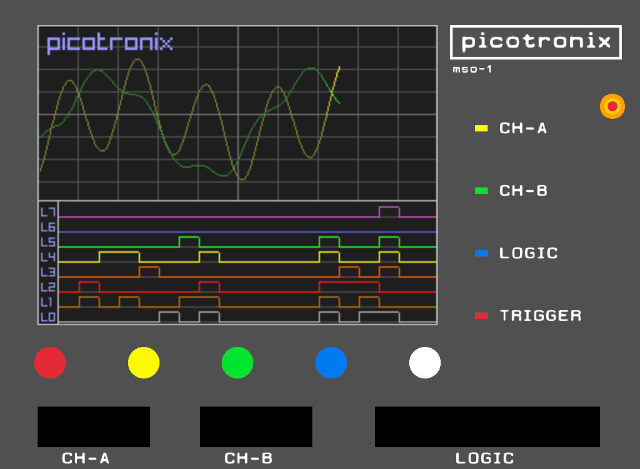

Picotronix PC emulator
Эмулятор ПК Picotronix

Хотя было заявлено, что «всё открыто», остаётся неясным, какая часть проекта имеет открытый исходный код, поскольку не упоминается выпуск аппаратного обеспечения или прошивки, но страница Kickstarter указывает, что часть кода будет открыта:

Модульная конструкция системы предусматривает, что со временем различные программные функции будут реализованы как командой проекта, так и сообществом открытого исходного кода.

….

Открытость исходного кода гарантирует, что разработка сообществом сможет дополнять усилия команды, обеспечивая несколько путей разработки для расширения функциональности.

Документация в настоящее время ограничена, и на данный момент руководство пользователя отсутствует, но более подробные технические сведения доступны в публикациях в блоге и видео на YouTube, в частности 21-минутное сравнение с осциллографом Tektronix TBS 2000 .

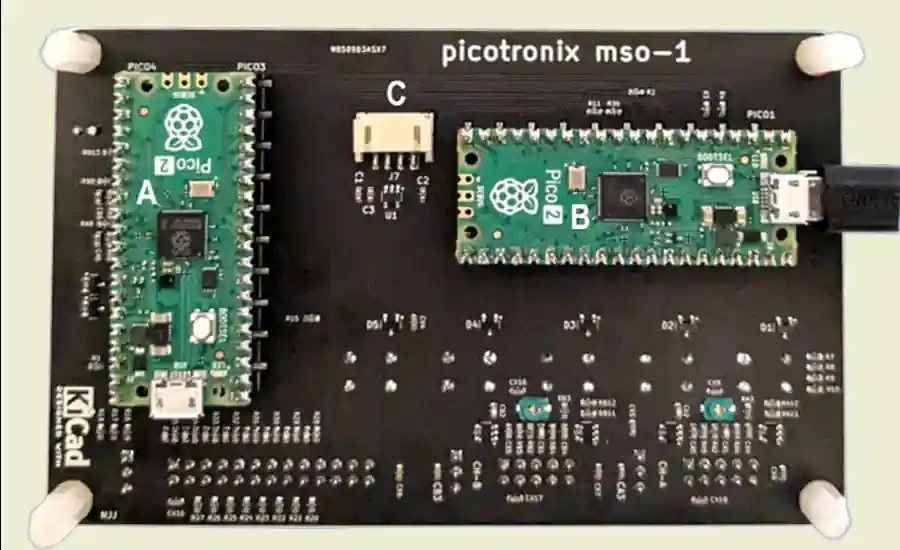

Picotronix MSO dual Raspberry Pi Pico 2 board
Основной модуль с двумя платами Raspberry Pi Pico 2

Проект только что запущен на Kickstarter с целью финансирования в размере $10 000 AUD (около $7 000 США). Для цен вознаграждений используется эквивалент в долларах США. Вознаграждение Picotronix Main Module требует взноса в размере $134 за полный комплект и набор кабелей; дополнительные picoPods доступны за отдельную плату. Другие вознаграждения представляют собой комплекты с конкретными picoPods. Доставка добавляет от $20 до $40 AUD для Австралии и от $21 до $42 USD для остального мира. Ожидается, что поставки начнутся к марту 2027 года.

https://youtube.com/watch?v=5soTqt5Aj_w

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
