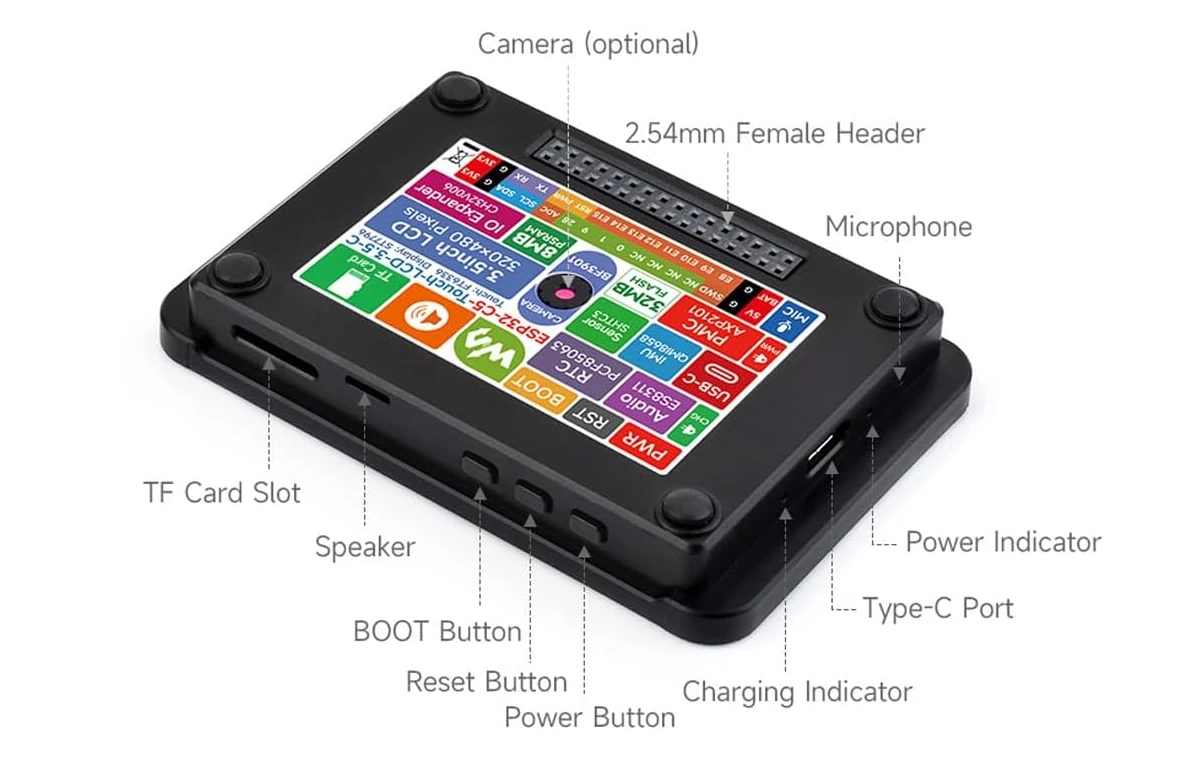

Отладочная плата ESP32-C5 оснащена 3,5-дюймовым сенсорным LCD-дисплеем, опциональной камерой и аккумулятором

Также плата оснащена разъемом для динамика и встроенным микрофоном для голосового взаимодействия, 6-осевым IMU и сенсором температуры и влажности, слотом для карты microSD для дополнительного хранилища и 32-контактным разъемом GPIO для расширения.

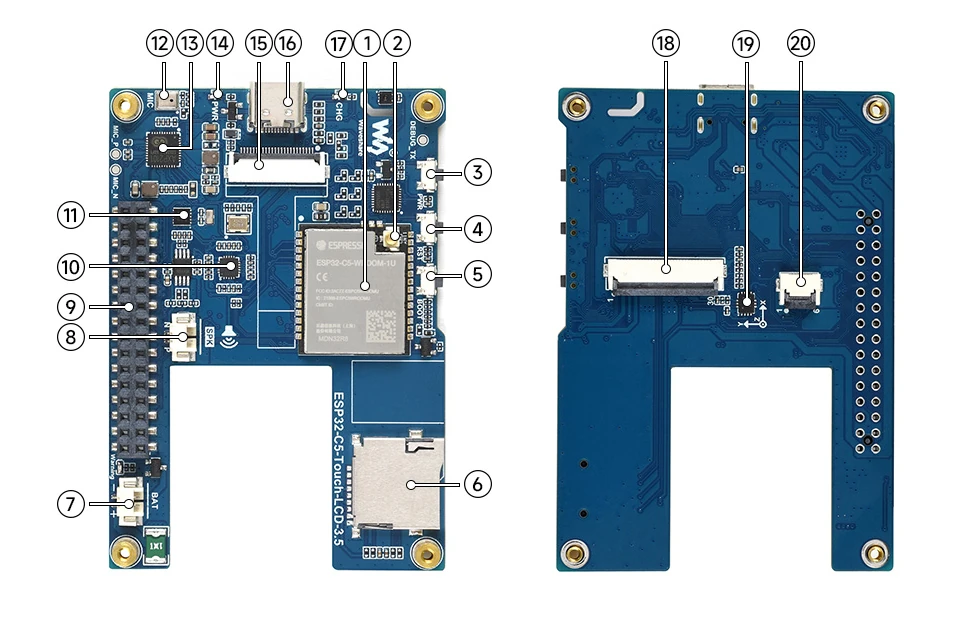

Характеристики ESP32-C5-Touch-LCD-3.5:

• Беспроводной модуль – Espressif Systems ESP32-C5-WROOM-1U-N32R8
  • SoC – ESP32-C5HR8
    • CPU
      • Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
      • Энергоэффективное ядро RISC-V с частотой 40 МГц, выполняющее роль основного процессора для приложений, чувствительных к энергопотреблению
    • Память – 384 КБ SRAM на кристалле, 8 МБ PSRAM
    • Хранилище – 320 КБ ROM
    • Беспроводная связь
      • Двухдиапазонный (2,4 ГГц/5 ГГц) 802.11ax WiFi 6 с поддержкой стандарта 802.11b/g/n WiFi 4 в качестве резервного
      • Bluetooth 5.0 Low Energy (LE)
      • Радиомодуль 802.15.4 для Zigbee 3.0 и Thread 1.3
  • Хранилище – 32 МБ флеш-памяти
  • Антенна – антенный разъем IPEX
• Хранилище – слот для карты MicroSD
• Дисплей
  • 2.8-дюймовый 262K-цветный IPS-дисплей с разрешением 480 x 320 и функцией емкостного сенсорного экрана
  • SPI-контроллер дисплея ST7796
  • Емкостный сенсорный контроллер FT6336 I2C
• Камера – дополнительная камера BF3901 с разрешением 320 x 240
• Аудио
  • Встроенный MEMS-микрофон
  • 2-контактный разъем динамика
  • Энергоэффективный аудиокодек ES8311
  • Аудиоусилитель мощности NS4150B
• USB – порт USB Type-C для питания, программирования и передачи данных
• Сенсоры
  • Сенсор температуры и влажности SHTC3
  • QMI8658 6-осевой IMU (3-осевой гироскоп и 3-осевой акселерометр)
• Расширение – 32-контактный (шаг 2,54 мм) разъем с GPIO, UART, I2C и т.д…
• Разное
  • Кнопки питания, сброса и загрузки
  • Светодиоды питания и зарядки
  • Микросхема RTC PCF85063
• Питание
  • 5V через порт USB Type-C
  • 2-контактный разъем для литиевой батареи 3.7V; поддерживается с помощью микросхемы управления питанием AXP2101
• Размеры – 95.11 x 63.67 x 14.10 мм

Характеристики во многом схожи с ESP32-C5-Touch-LCD-2.8 , за исключением того, что дисплей крупнее и имеет более высокое разрешение, а также имеется антенна IPEX (вместо PCB-антенны), опциональная камера, 32-контактный разъем GPIO и более продвинутый AXP2101 PMU.

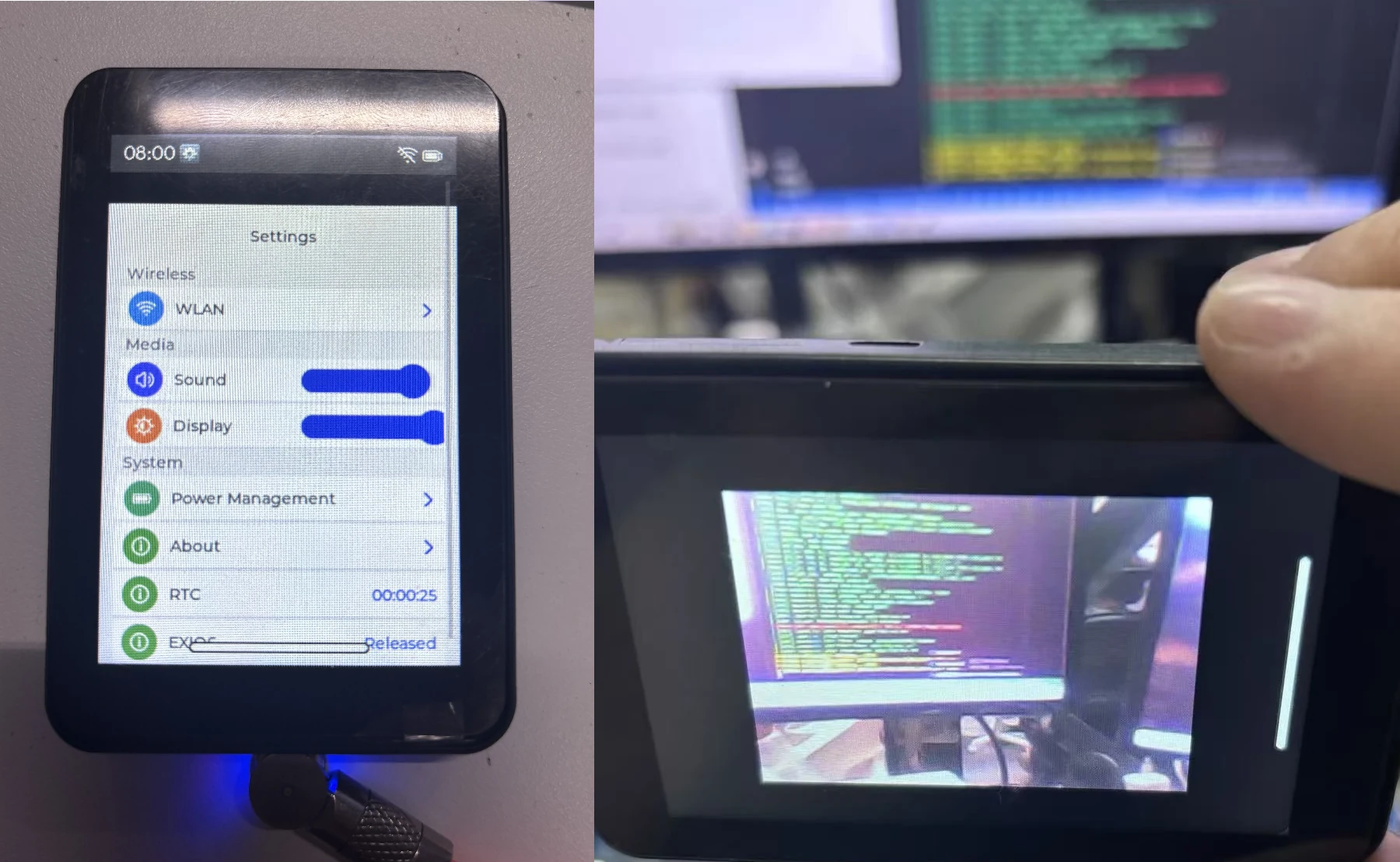

Waveshare предоставляет заводскую прошивку, по-видимому, основанную на ESPBrookesia, базовые инструкции для начала работы с фреймворком ESP-IDF или Arduino IDE, а также раздел с обучающими материалами по ИИ с голосовым ассистентом XiaoZhi AI (а вскоре OpenClaw и ESP-Claw?) на вики .

Это самый крупный дисплей из встречавшихся на отладочных платах ESP32-C5 на данный момент. К другим комплектам относятся LILYGO T-DONGLE-C5 с крошечным 0,96-дюймовым OLED без сенсорного экрана, ESP32-C5-LCD-1.47 devkit с 1,47-дюймовым LCD без сенсорного экрана и LILYGO T-Display C5 с 1,9-дюймовым IPS LCD и опциональной емкостной сенсорной панелью. Все они являются SPI-дисплеями, и отрисовка может достичь пределов (начать подтормаживать), если на 3,5-дюймовой модели пользовательский интерфейс слишком сложен.

Для более высокого разрешения и/или более плавного графического интерфейса, а также двухдиапазонного Wi-Fi 6 потребуется решение на ESP32-P4 + ESP32-C5, такое как GUITION JC-ESP32P4-M3-DEV или Wireless Tag WT99P4C5-S1 и совместимый MIPI-дисплей. Если двухдиапазонный WiFi 6 не важен, можно найти более широкий выбор решений для дисплеев ESP32-P4 .

Waveshare продаёт комплект для разработки ESP32-C5-Touch-LCD-3.5 с камерой/аккумулятором или без них за $37.99 – $43.99 на AliExpress , $43.99 – $47.99 на Amazon , или $31.99 – $35.99 в собственном интернет-магазине .

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
