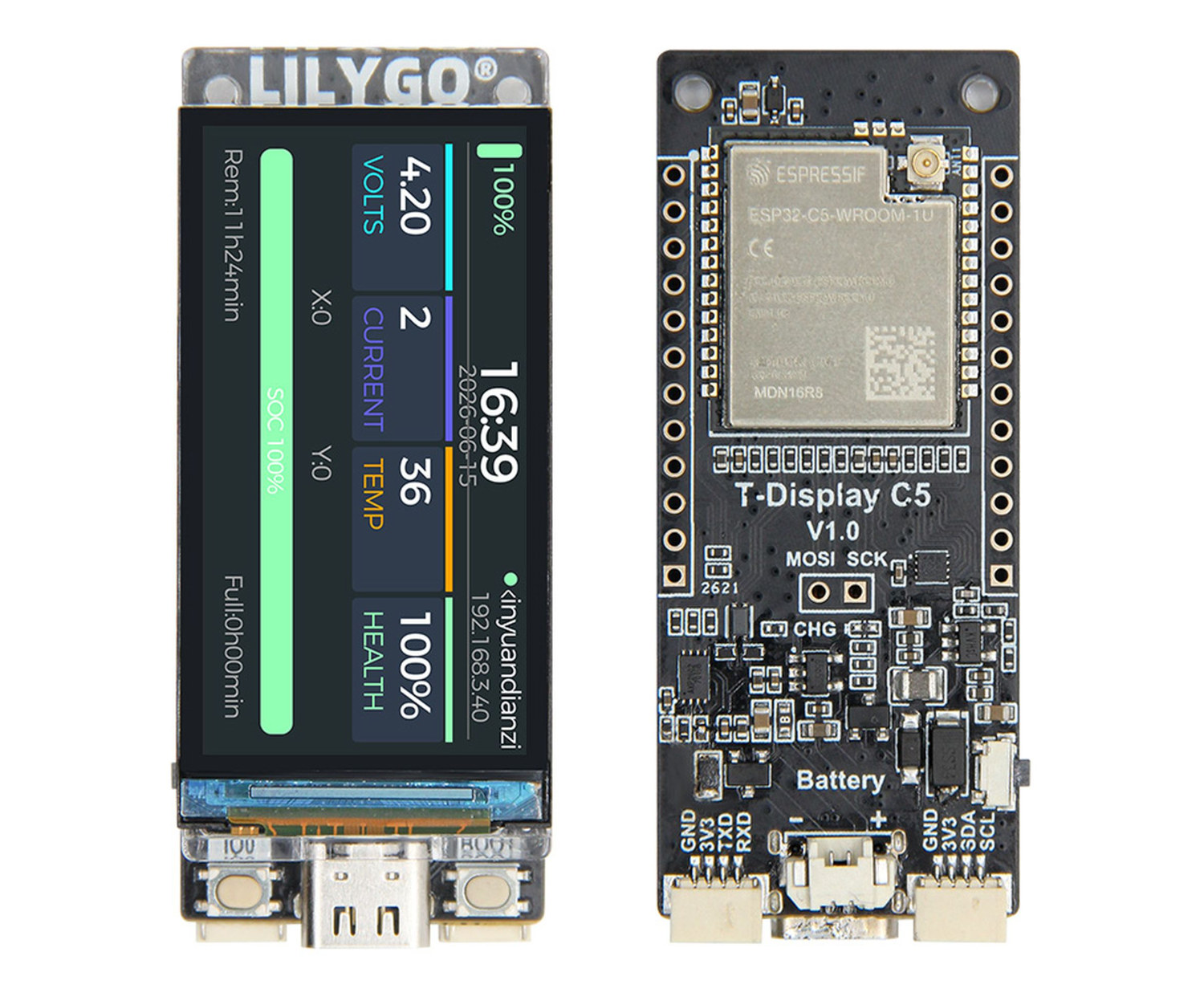

Плата LILYGO T-Display C5 оснащена 1.9-дюймовым цветным IPS-дисплеем, поддержкой аккумулятора и разъемами расширения Qwiic

Основное преимущество использования чипа ESP32-C5 — поддержка двухдиапазонного WiFi 6 (2,4/5,0 ГГц), а также сохранение Bluetooth LE 5.x и радиоинтерфейса 802.15.4 для Zigbee/Thread/Matter, как в ESP32-C6.

Технические характеристики LILYGO T-Display C5:

• Беспроводной модуль – Espressif Systems ESP32-WROOM-C5-1U-N16R8
  • SoC – ESP32-C5HR8
    • ЦП
      • Одноядерный 32-битный процессор RISC-V @ до 240 МГц
      • Энергоэффективное ядро RISC-V @ 40 МГц, выступающее в качестве основного процессора для энергочувствительных приложений
    • Память – 384 КБ встроенной SRAM, 8 МБ PSRAM
    • ПЗУ – 320 КБ
    • Беспроводная связь
      • Двухдиапазонный (2,4 ГГц/5 ГГц) 802.11ax WiFi 6 с резервным режимом 802.11b/g/n WiFi 4
      • Bluetooth 5.0 Low Energy (LE)
      • Радиоинтерфейс 802.15.4 для Zigbee 3.0 и Thread 1.3
  • Память – 16 МБ PSRAM
  • Антенна – разъем антенны IPEX
• Дисплей
  • 1.9-дюймовый цветной IPS-дисплей RGB565 с разрешением 172×320; контроллер дисплея ST7735 с 4-проводным SPI
  • Опциональный емкостный сенсор CST816S (I2C); примечание: по-видимому, еще не поступил в продажу
• USB – порт USB Type-C для питания, программирования и передачи данных

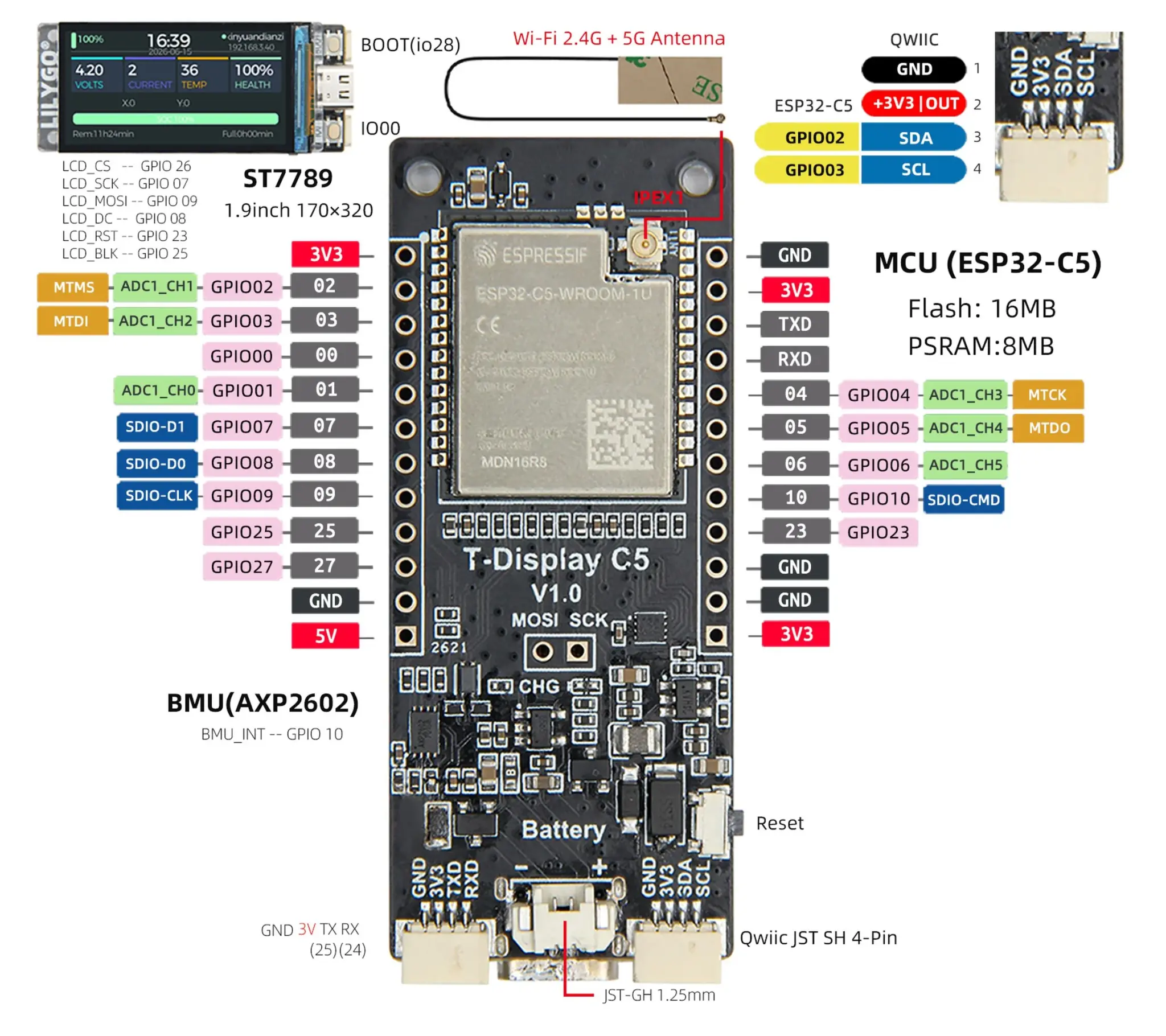

• Расширение
  • 2x 12-контактные штыревые разъемы
    • 14x GPIO, UART0; выводы GPIO настраиваются как I2C, SPI, ШИМ, I2S, CAN Bus и UART
    • 6x входов АЦП
    • 5В, 3,3В OUT, GND
  • 2x разъема Qwiic: 1x I2C, 1x UART
• Прочее
  • Кнопки Reset, BOOT (IO28) и User (IO0)
• Питание
  • 5В/500 мА через порт USB Type-C
  • 2-контактный разъем JST-1.25 для литиевого аккумулятора
  • Энергоэффективный BMU (блок управления аккумулятором) AXP6202
• Размеры – 62 x 26 x 10 мм

LILYGO выпустила прошивку и примеры кода для PlatformIO и Arduino IDE, включая заводской скетч, а также примеры для LCD, LVGL, SPI, сенсора (CST816S), мониторинга аккумулятора и точки доступа WiFi (AP). Все это можно найти на GitHub вместе с базовыми инструкциями для начала работы.

T-Display C5 — не первая двухдиапазонная WiFi-плата IoT на ESP32-C5 со встроенным дисплеем. Альтернативы включают Waveshare ESP32-C5-LCD-1.47   (1,47-дюймовый TFT, без сенсора, слот для microSD) и Waveshare ESP32-C5-Touch-LCD-2.8 (2,8-дюймовый IPS, емкостный сенсор, microSD, поддержка аккумулятора, 2x Qwicc). Плата LILYGO предлагает золотую середину по размеру дисплея и функциям и немного дешевле.

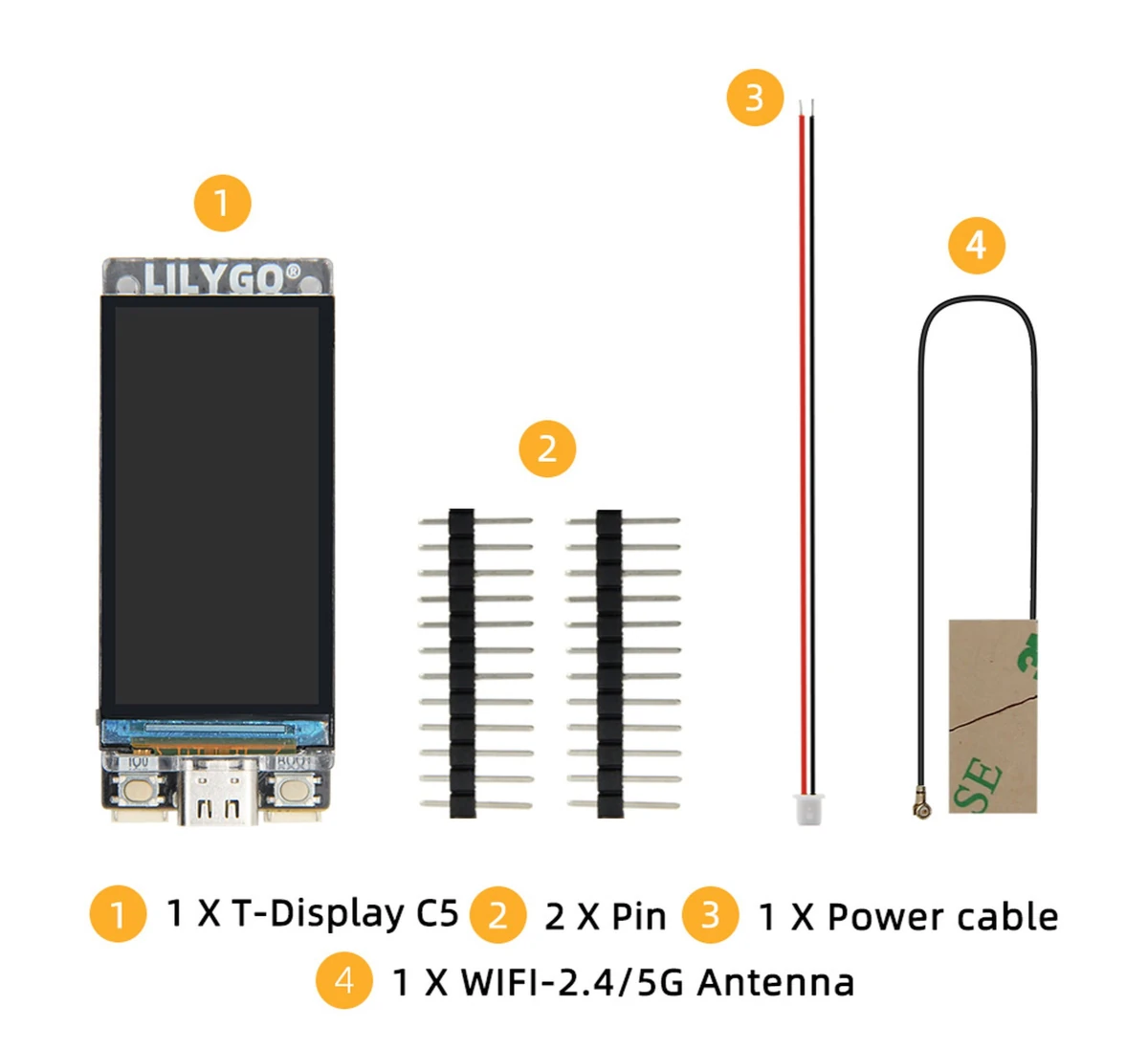

T-Display C5 продается за $14.99 на Amazon , $11.76 на Tindie , а также плата указана в магазине LILYGO за $11.83 , но там она отсутствует на складе. В комплекте идут два 12-контактных штыревых разъема, кабель для аккумулятора и двухдиапазонная антенна WiFi/Bluetooth. Это касается модели без сенсорного экрана, так как вариант с сенсорным контроллером CST816S, по-видимому, пока не поступил в продажу.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
