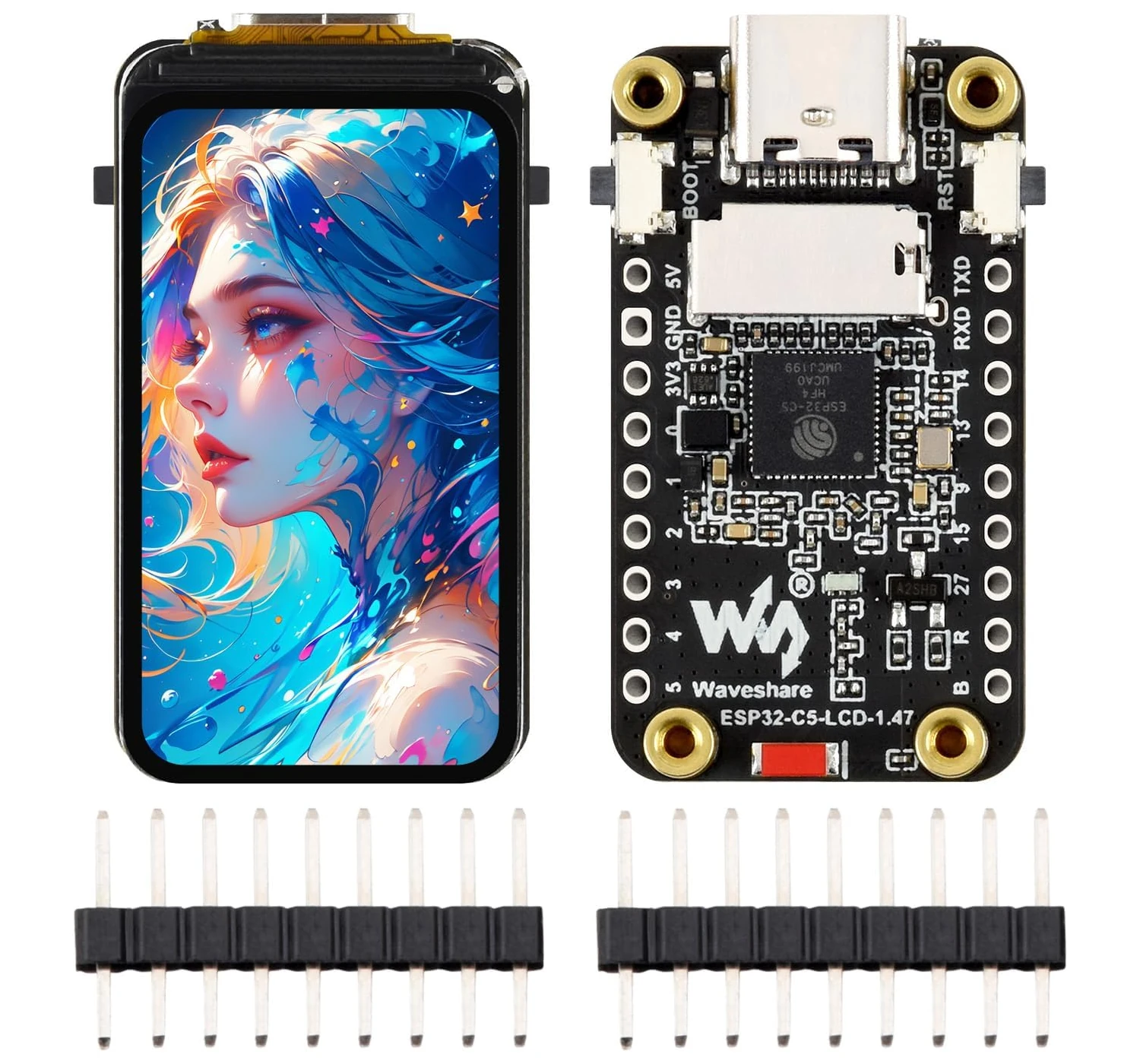

За прошедшие годы было рассмотрено множество подключенных дисплеев на базе чипов ESP32, но Waveshare ESP32-C5-LCD-1.47 несколько отличается, поскольку это первый, в котором используется чип ESP32-C5 для двухдиапазонного подключения WiFi 6.
В основе конструкции лежит ESP32-C6-LCD-1.47 , но заменяет ESP32-C6, поддерживающий WiFi 6 на 2.4 ГГц, на ESP32-C5, способный работать как с 2.4 ГГц, так и с 5 ГГц WiFi 6. Остальные характеристики в основном остались прежними: 1.47-дюймовый 262K-цветной дисплей с разрешением 320×172, 4 МБ флеш-памяти, RGB светодиод, слот для microSD-карты и два 9-контактных разъема для расширения GPIO.
Характеристики Waveshare ESP32-C5-LCD-1.47:
- Беспроводной MCU – Espressif Systems ESP32-C5FH4
- CPU
- Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
- Энергоэффективное ядро RISC-V на 40 МГц, выступающее в качестве основного процессора для энергочувствительных приложений
- Память – 384 КБ встроенной SRAM
- Хранилище – 320 КБ ROM, 4 МБ флеш-памяти
- Беспроводное подключение
- Двухдиапазонный (2.4 ГГц/5 ГГц) 802.11ax WiFi 6, с обратной совместимостью до 802.11b/g/n WiFi 4
- Bluetooth 5.0 Low Energy (LE)
- Радиомодуль 802.15.4 для Zigbee 3.0 и Thread 1.3
- CPU
- Хранилище – слот для MicroSD-карты

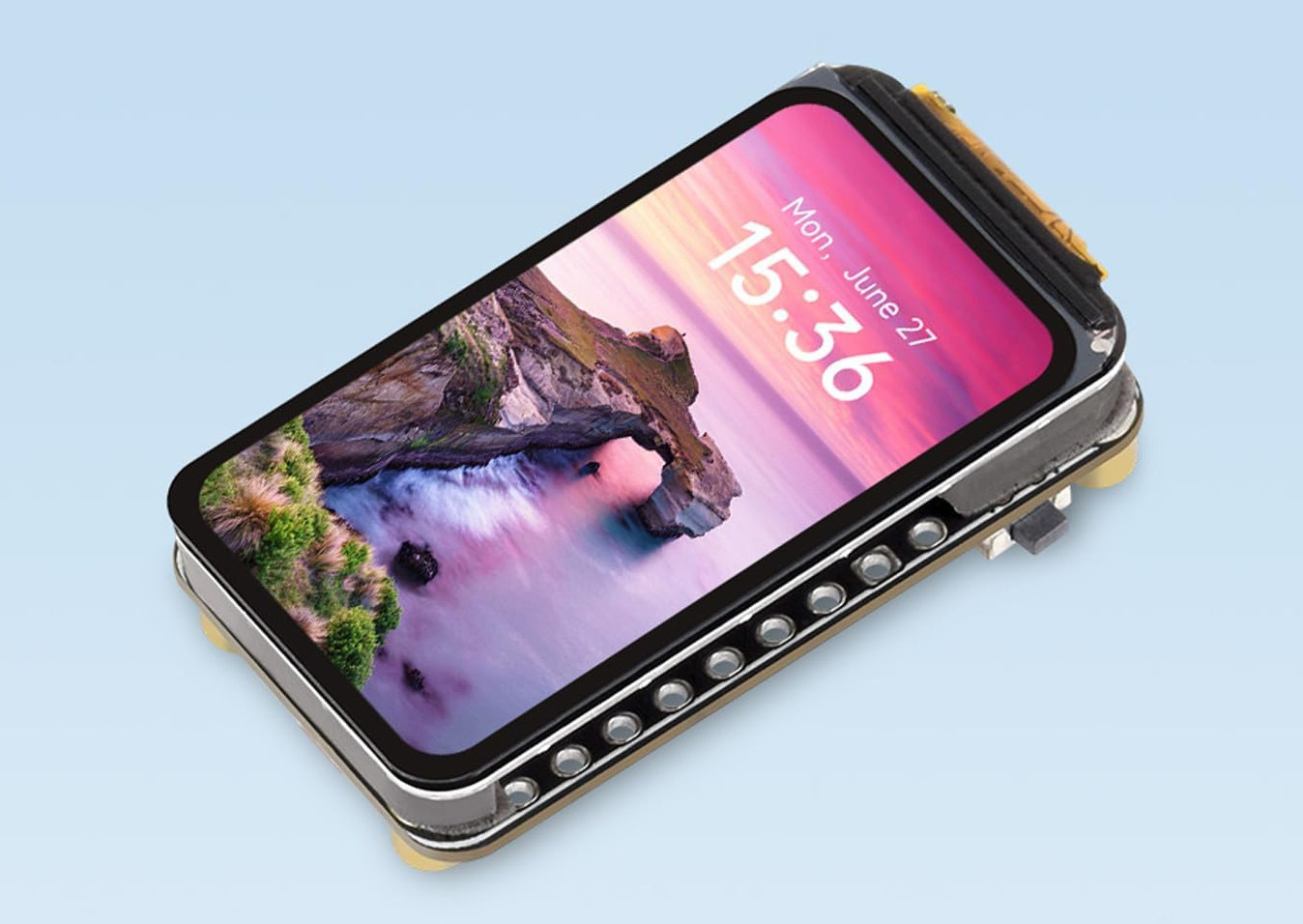

- Дисплей – 1.47-дюймовый 262K-цветной TFT LCD с разрешением 172×320; контроллер дисплея ST7789
- USB – порт USB Type-C для питания, программирования и данных

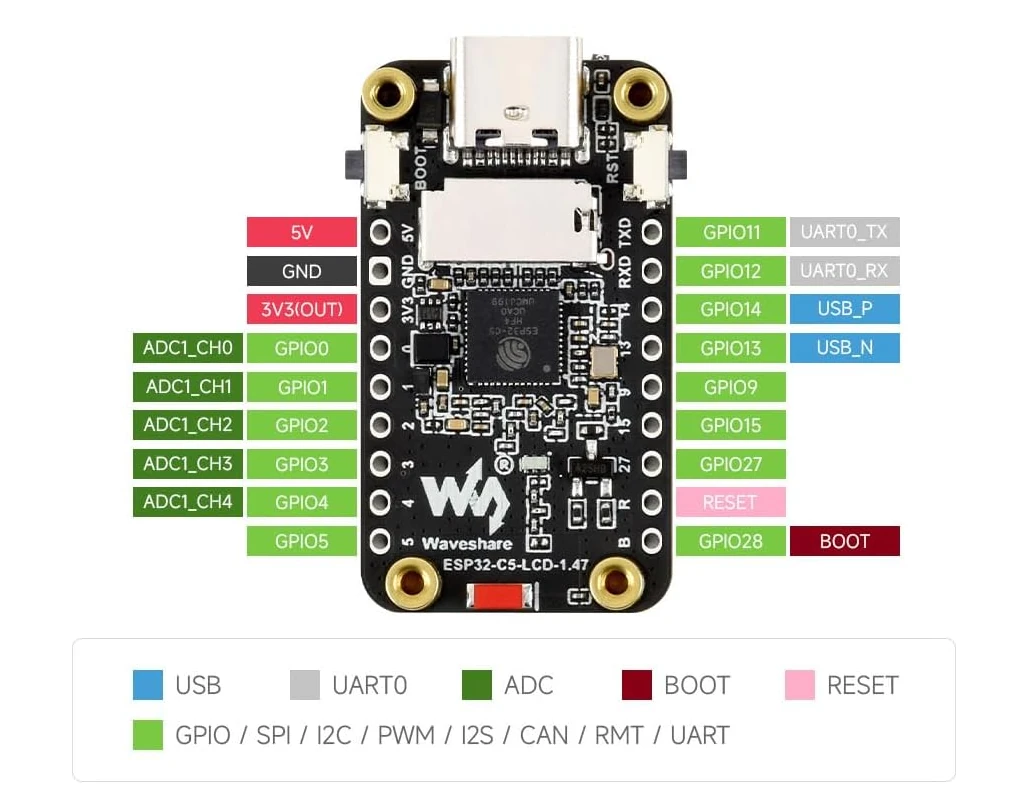

- Расширение – 2x 9-контактных разъема
- 14x GPIO, UART0, USB; выводы GPIO могут быть настроены как I2C, SPI, PWM, I2S, CAN Bus и UART
- 5x входов АЦП
- 5V, 3.3V OUT, GND
- Разное
- Кнопки сброса и загрузки (Reset и Boot)
- Встроенный RGB светодиод WS2812
- Встроенная керамическая антенна
- Питание
- 5V через порт USB Type-C (штекер)
- Понижающий DC/DC преобразователь MP1605GTF, выход до 1А
- Размеры – 36.51 x 20.51 мм
Waveshare предоставляет базовые инструкции для начала работы с фреймворком ESP-IDF и средой Arduino IDE, а также примеры кода для LVGL на вики . Поскольку конструкция ESP32-C5-LCD-1.47 в основном такая же, как у отладочного набора ESP32-C6-LCD-1.47, существующие проекты для последнего могут быть портированы на плату ESP32-C5. Среди них CircuitPython прошивка, проекты Bandwatch и BleWatch Пьера Года для мониторинга активности Wi-Fi и измерения близости и сканирования Bluetooth Low Energy (BLE), а также несколько других проектов .

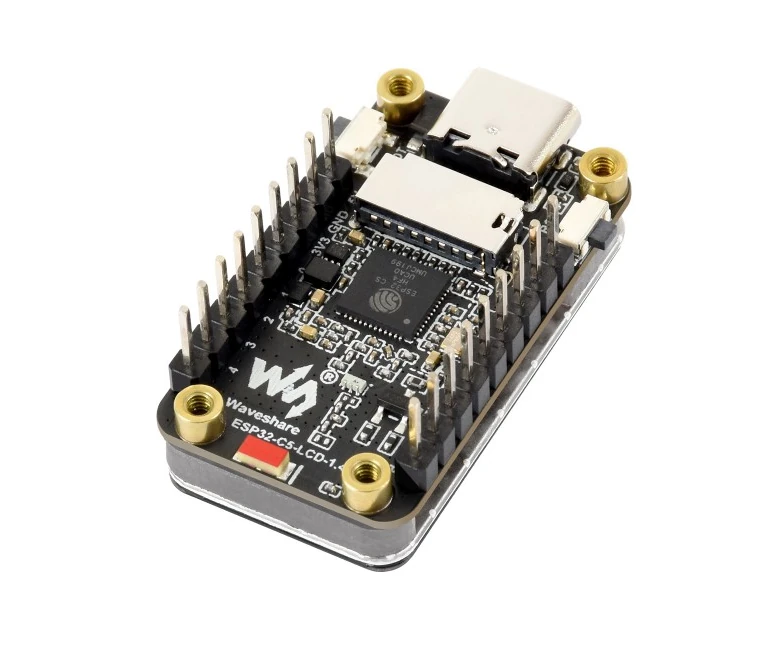

Плата ESP32-C5-LCD-1.47 продается примерно за $13-$14 на AliExpress , $19.99 на Amazon , и $11.99-$12.99 в магазине Waveshare . Цены не включают доставку и возможные налоги, и можно выбрать, нужны ли предварительно припаянные разъемы. Обратите внимание: если вы находитесь в Европейском Союзе, для товаров стоимостью до 150 евро добавлена новая таможенная пошлина в 3 евро для « обеспечения справедливости и безопасности », поэтому не удивляйтесь, если при оформлении заказа вы увидите дополнительные 3 евро, не включая НДС.
