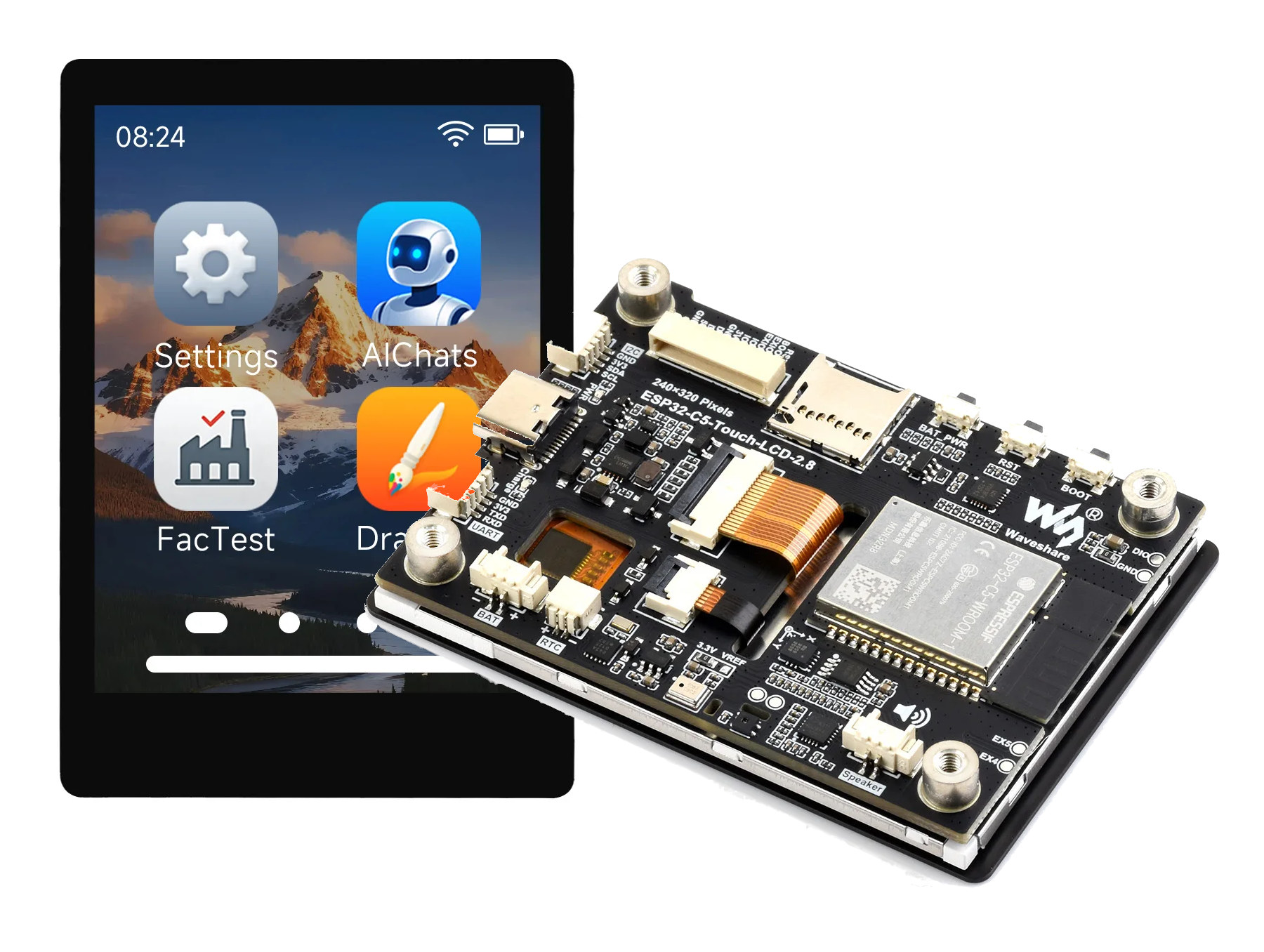

На прошлой неделе я писал о ESP32-C5-LCD-1.47 как об одной из первых ESP32-C5 плат разработки со встроенным дисплеем, обеспечивающим двухдиапазонное подключение WiFi 6 для проектов IoT и HMI. Однако один читатель пожаловался на отсутствие сенсорных экранов , после чего kwchow указал на модель ESP32-C5-Touch-LCD-2.8, которая предоставляет именно это, сочетая ESP32-C5 с 2,8-дюймовым IPS-дисплеем с емкостным сенсорным экраном и разрешением 320×480.

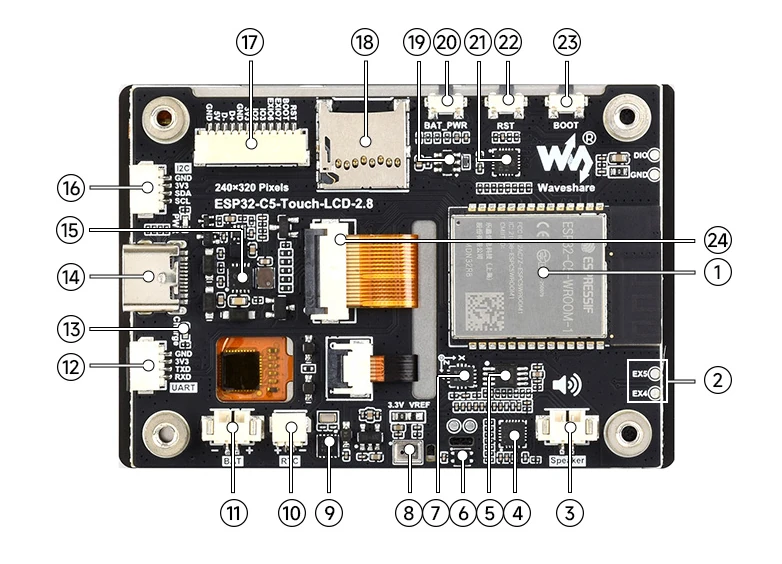

Новая плата также оснащена слотом для microSD-карт, портом USB-C для питания и программирования, встроенным микрофоном и разъемом для динамика, несколькими датчиками и различными разъемами ввода/вывода для расширения. Рассмотрим подробнее.
Технические характеристики ESP32-C5-Touch-LCD-2.8:
- Беспроводной модуль – Espressif Systems ESP32-C5-WROOM-1-N32R8
- SoC – ESP32-C5HR8
- CPU
- Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
- Низкопотребляющее ядро RISC-V на 40 МГц, работающее как основной процессор для энергочувствительных приложений
- Память – 384 КБ SRAM на кристалле, 8 МБ PSRAM
- Хранилище – 320 КБ ROM
- Беспроводное подключение
- Двухдиапазонный (2,4 ГГц / 5 ГГц) 802.11ax WiFi 6 с поддержкой резервного стандарта 802.11b/g/n WiFi 4
- Bluetooth 5.0 Low Energy (LE)
- Радиомодуль 802.15.4 для Zigbee 3.0 и Thread 1.3
- CPU
- Хранилище – 32 МБ flash
- Антенна – PCB антенна
- SoC – ESP32-C5HR8
- Хранилище – слот для microSD-карты
- Дисплей
- 2,8-дюймовый IPS-дисплей с 262K цветами и разрешением 320×240, функция емкостного сенсорного экрана
- Контроллер дисплея ST7789 с 4-проводным SPI
- Емкостный сенсорный контроллер CST3530
- Аудио
- Встроенный микрофон
- 2-контактный разъем для динамика
- Низкопотребляющий аудиокодек ES8311
- Аудиоусилитель мощности NS4150B
- USB – порт USB Type-C для питания, программирования и данных
- Датчики
- Датчик температуры и влажности SHTC3
- 6-осевой IMU QMI8658 (3-осевой гироскоп и 3-осевой акселерометр)

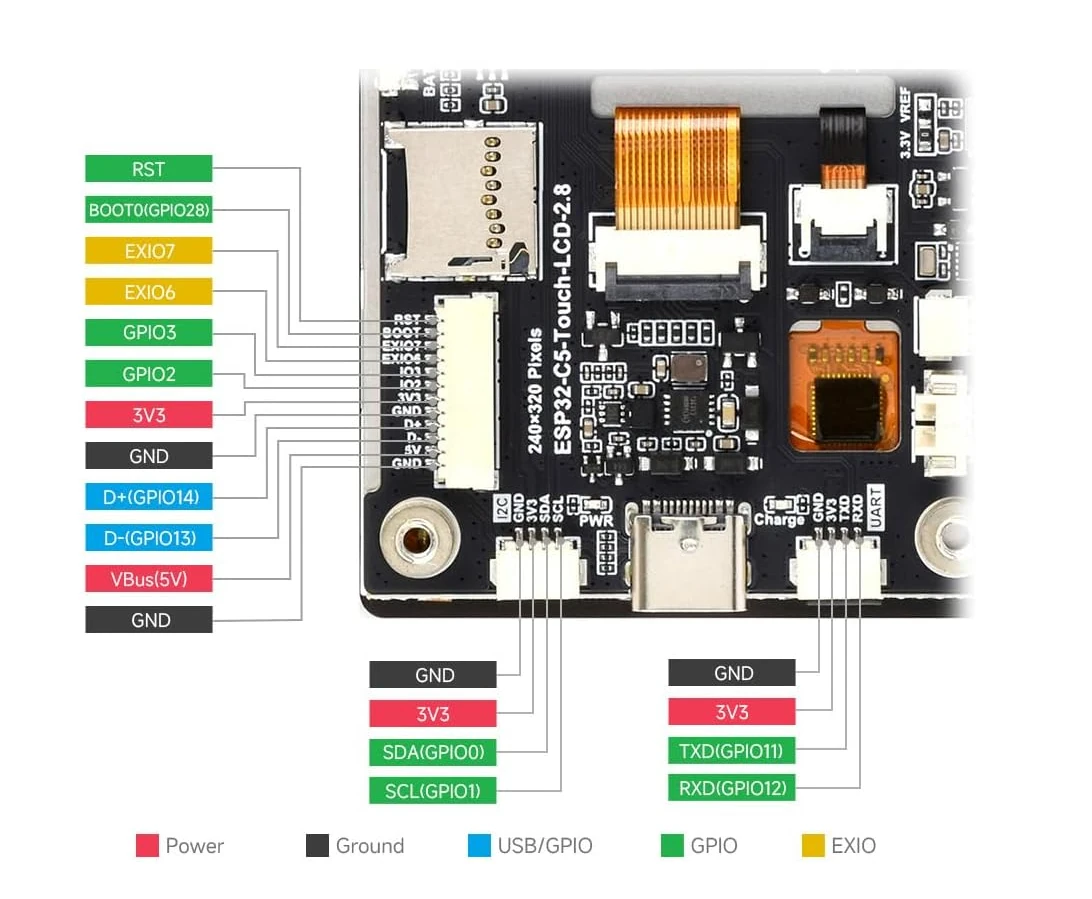

- Расширение
- 4-контактный разъем UART (3.3V)
- 4-контактный разъем I2C (3.3V)
- 12-контактный разъем с до 7x GPIO, USB, Reset, Boot, 5V (VBUS), 3.3V и GND; примечание: 2x GPIO (EXIO) через CH32V003 RISC-V MCU
- Прочее
- Включение/выключение питания
- Кнопка питания от батареи
- Кнопки Reset и Boot
- Светодиод зарядки
- Микросхема RTC PCF85063
- 2-контактный разъем для батареи RTC
- Электропитание
- 5V через порт USB Type-C
- 2-контактный разъем для литиевой батареи 3.7V; поддерживает зарядку и разрядку через микросхему управления питанием ETA6098
- Размеры – PCB: 69 x 49,9 мм; дисплей: 73,06 x 50,54 мм
Помимо поддержки сенсорного экрана, ESP32-C5-Touch-LCD-2.8 также оснащен флэш-памятью большей емкости (32 МБ против 4 МБ), 8 МБ PSRAM, интерфейсом для динамика и встроенным микрофоном для воспроизведения медиа и голосового взаимодействия, несколькими датчиками (6-осевой IMU и датчик T&H) и поддержкой аккумулятора.

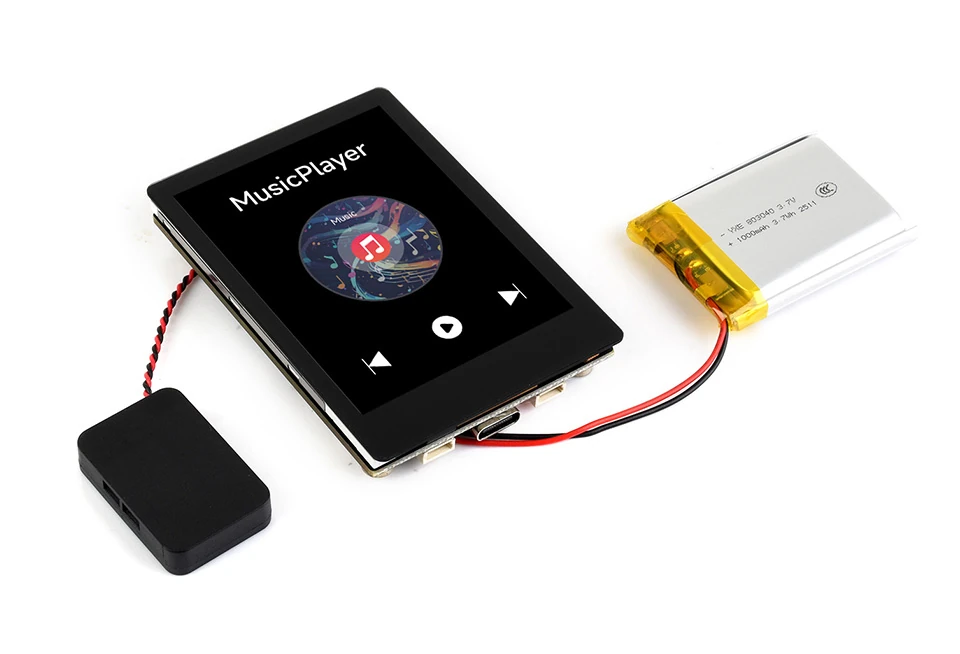

Компания упоминает поддержку фреймворка ESP-IDF и Arduino IDE, а также перечисляет такие приложения, как AI-чат, музыкальный плеер, две игры (gravity ball и 2048), фотоальбом и погодное приложение. Однако код для этого отсутствует, поскольку сайт документации в настоящее время не содержит новой платы разработки. Предполагается, что это просто прошивка ESPBrookesia из фреймворка ESP-IDF.
Waveshare продает ESP32-C5-Touch-LCD-2.8-EN (без аккумулятора) и ESP32-C5-Touch-LCD-2.8 (с аккумулятором) за $30.99 – $32.99 на AliExpress , $35.99 – $37.99 на Amazon , и $25.99 – $26.99 в собственном интернет-магазине . Просматривая AliExpress, также была замечена более дешевая плата под названием NM-CYD-C5 с теми же характеристиками ESP32-C5 + 2,8-дюймовый сенсорный дисплей, стоимостью $21.53 , но с недостатком: используется резистивный сенсорный экран вместо емкостного. Также отсутствует поддержка датчиков и аудио, а объем флэш-памяти составляет 16 МБ (и 8 МБ PSRAM).
