LILYGO T-Dongle-C5 — USB-донгл на ESP32-C5 со слотом для карты microSD и опциональным 0,96-дюймовым OLED-дисплеем

Новая плата по-прежнему оснащена опциональным цветным дисплеем 0,96 дюйма, слотом для карты microSD и штекерным разъемом USB-A. Основные отличия — поддержка двухдиапазонного WiFi 6, 16 МБ флеш-памяти, 8 МБ PSRAM и добавление разъема расширения Qwiic.

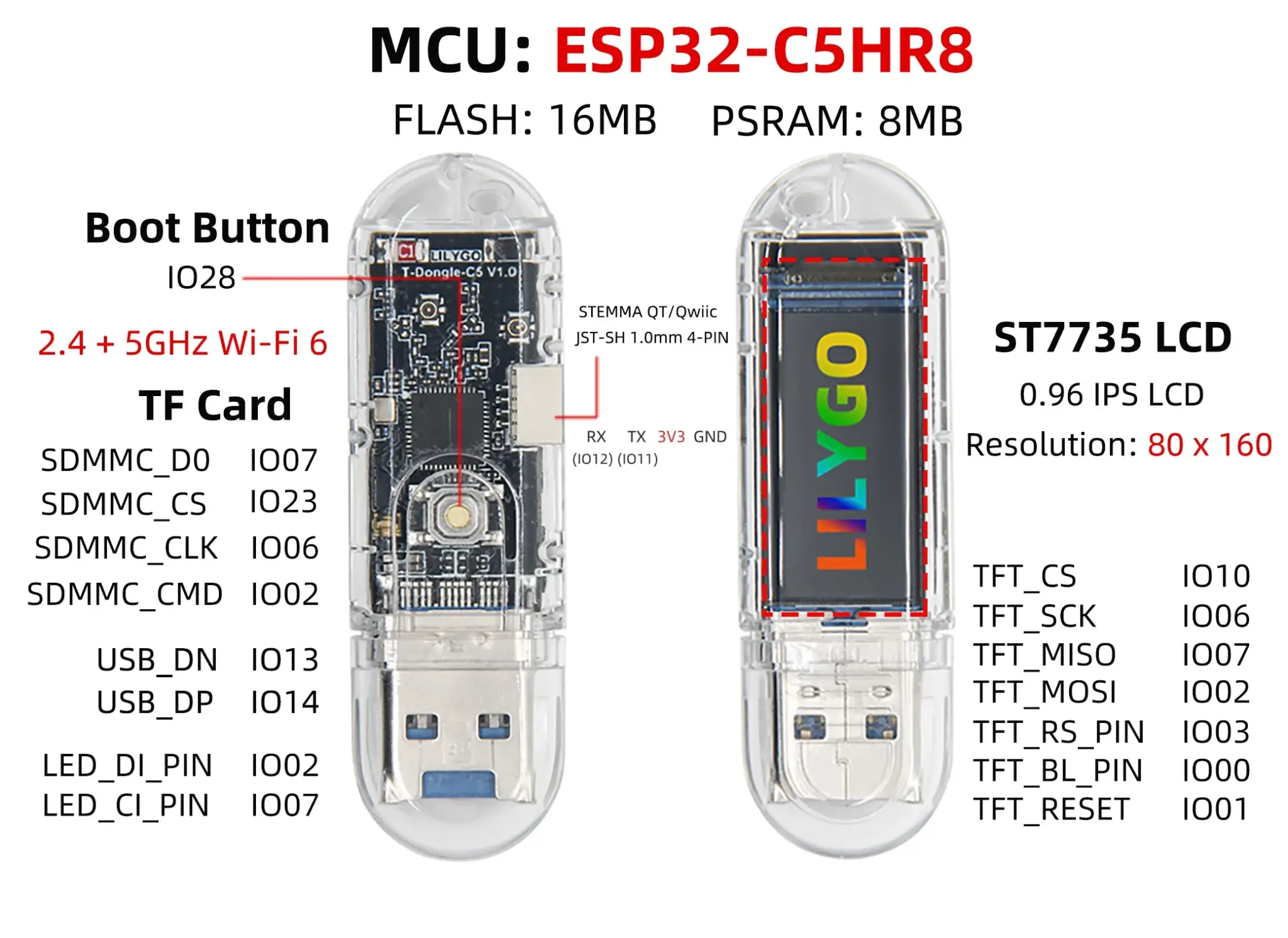

Характеристики T-Dongle-C5:

• Беспроводная SoC – Espressif Systems ESP32-C5HR8
  • CPU
    • Одноядерный 32-битный процессор RISC-V с частотой до 240 МГц
    • Энергоэффективное ядро RISC-V с частотой 40 МГц, выступающее в роли основного процессора для приложений, критичных к энергопотреблению
  • Память – 384 КБ встроенной SRAM, 8 МБ PSRAM
  • Хранилище – 320 КБ ROM
  • Беспроводная связь
    • Двухдиапазонный (2,4 ГГц/5 ГГц) 802.11ax WiFi 6 с резервным стандартом 802.11b/g/n WiFi 4
    • Bluetooth 5.0 Low Energy (LE)
    • Радиомодуль 802.15.4 для Zigbee 3.0 и Thread 1.3
• Хранилище
  • 16 МБ флеш-памяти
  • Слот для карты MicroSD, встроенный в USB-разъем
    • Укомплектован «виртуальной TF-картой» — пустой PCB в форме карты microSD для защиты разъема USB-A. Более удачным названием, вероятно, было бы «карта-заполнитель»
    • Виртуальную TF-карту можно заменить стандартной картой microSD для хранения данных
• Дисплей – опциональный 0,96-дюймовый 65K-цветный IPS LCD (контроллер ST7735 SPI) с разрешением 160 x 80
• USB – порт USB Type-A (вилка) для питания и программирования
• Расширение – разъем STEMMA QT/Qwiic
• Разное
  • Кнопка загрузки, RGB-светодиод
  • Антенны
    • Встроенные керамические антенны

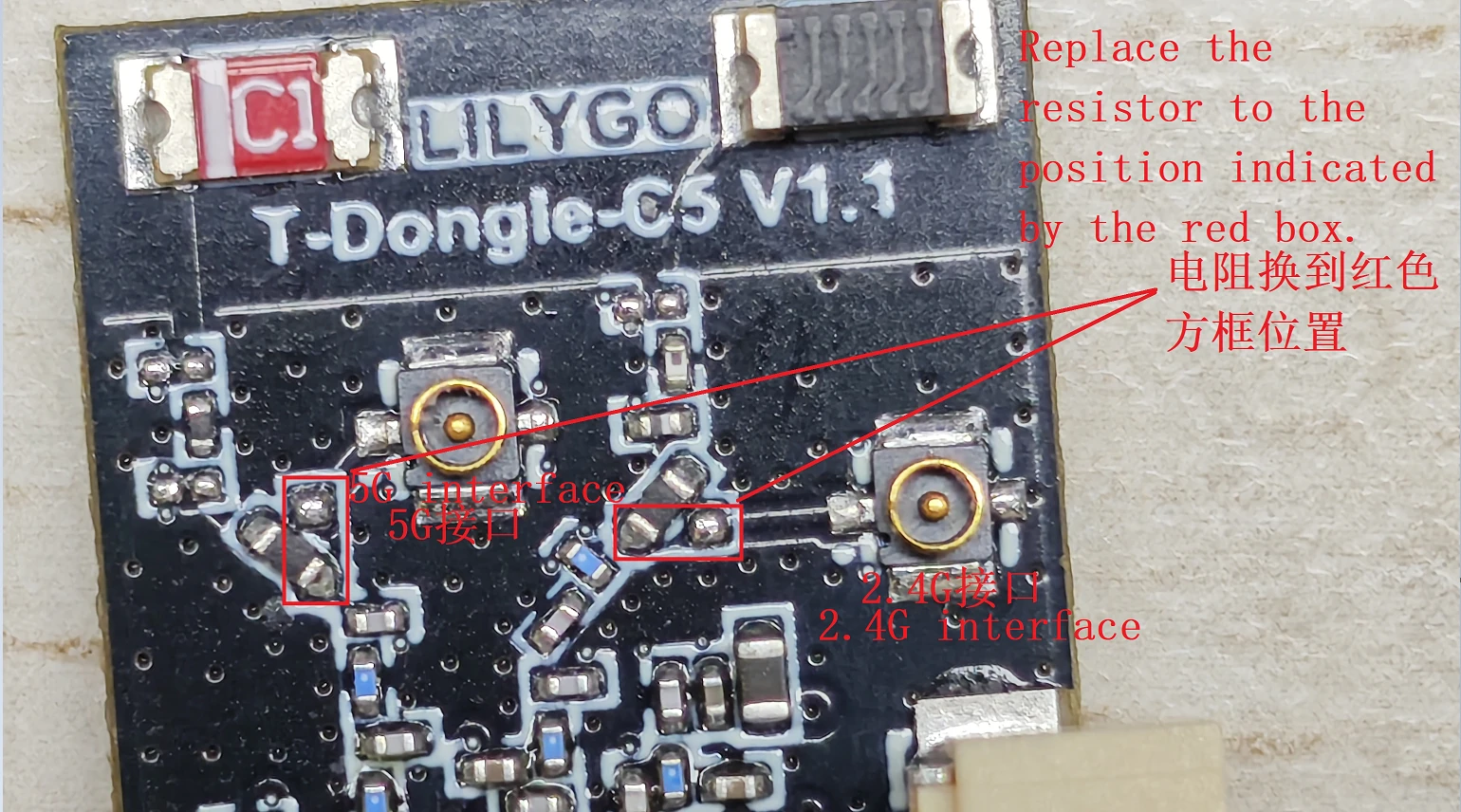

    • 2 разъёма IPEX для внешних антенн (требуется повернуть два резистора на плате с помощью паяльника)
• Питание – 5 В через USB-порт типа «папа»
• Размеры – 58,6 x 17,9 x 8,7 мм

LILYGO выпустила прошивку и примеры кода для PlatformIO и Arduino IDE, включая заводской скетч, демонстрационные примеры для SD-карты, LCD, LED и последовательного соединения WiFi, а также PDF-схемы на GitHub . Там также приведены инструкции по переключению между встроенными и керамическими антеннами. Вики может также содержать ещё несколько подробностей.

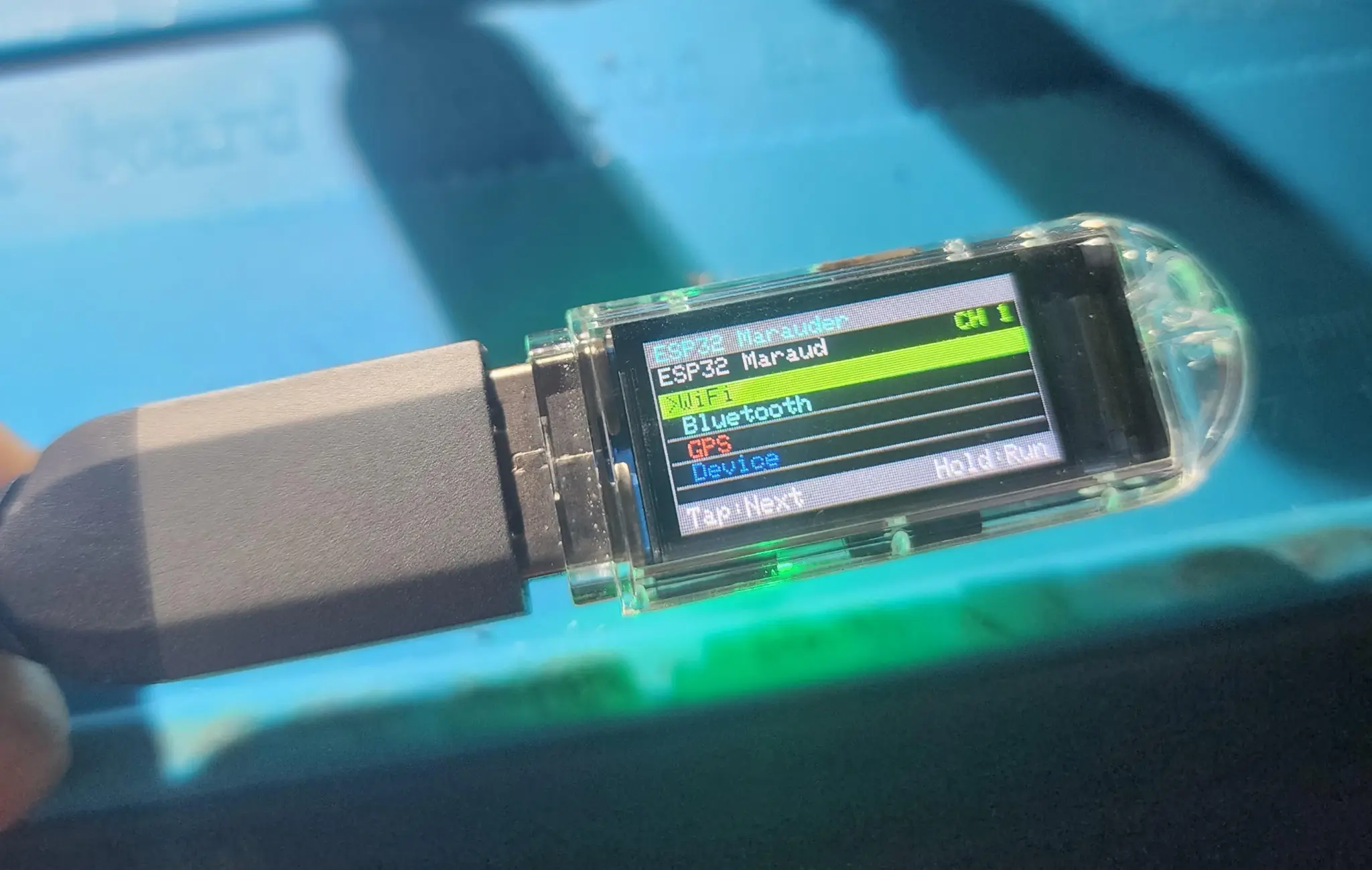

Компания впервые представила T-Dongle-C5 около восьми месяцев назад. С тех пор устройство стало более широко доступным, и появились некоторые проекты/порты сообщества, в частности ESP32 Marauder Прошивка для тестирования на проникновение WiFi/Bluetooth, DIY biscuit платформа беспроводного аудита/вардрайвинга и VordC5 прошивка детектора BLE-скиммеров.

LILYGO продает T-Dongle-C5 с дисплеем или без него на Amazon за $24/$17 , на AliExpress за $20.97/$19.97 , и в собственном магазине за   $13.98/$13.02 . Как обычно, итоговая цена будет зависеть от налогов и доставки.
