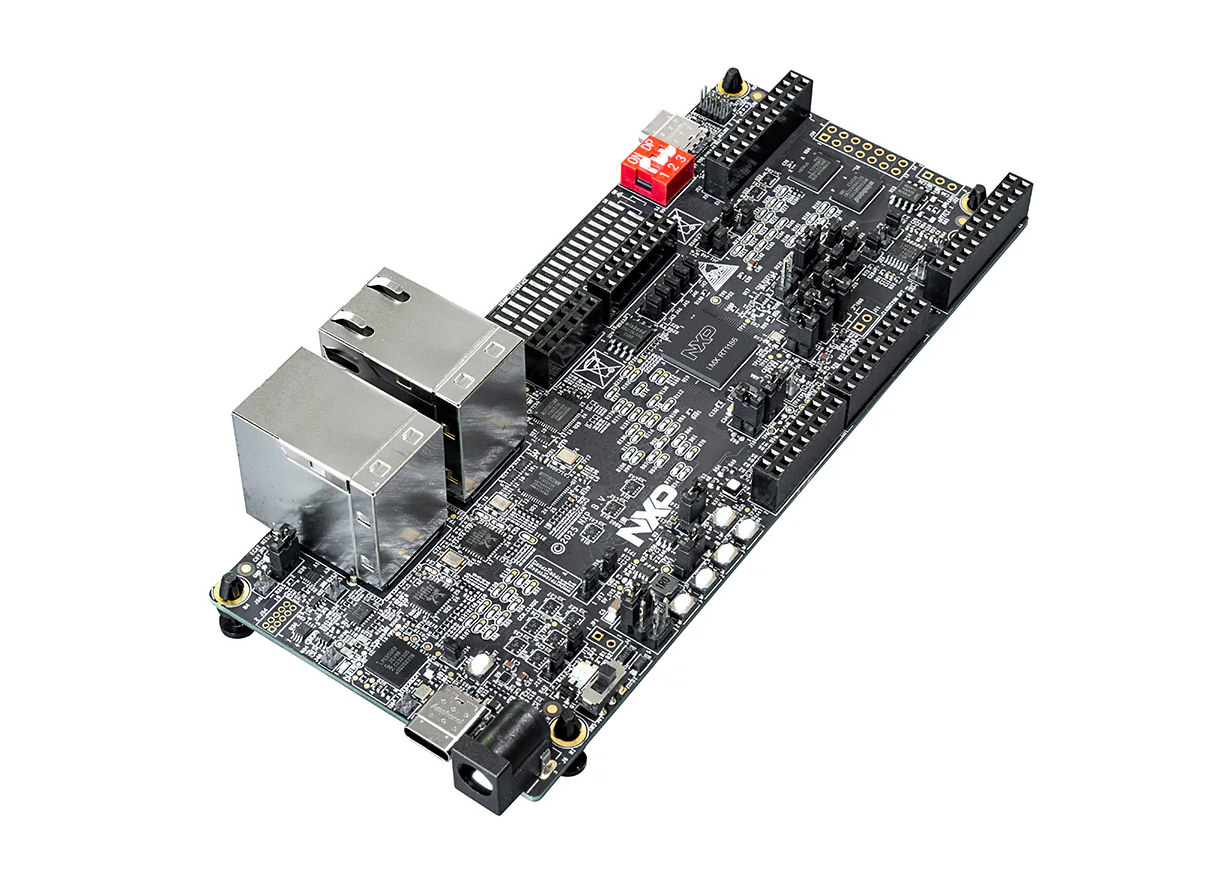

NXP только что выпустила FRDM-IMXRT1186 — плату разработки на базе кроссоверного микроконтроллера i.MX RT1186 для промышленной автоматизации, робототехники, ПЛК и приложений граничных вычислений. Микроконтроллер использует гетерогенную архитектуру с ядром Arm Cortex-M7 с частотой 800 МГц для обработки приложений и ядром Arm Cortex-M33 с частотой 300 МГц для управления в реальном времени и коммуникаций.

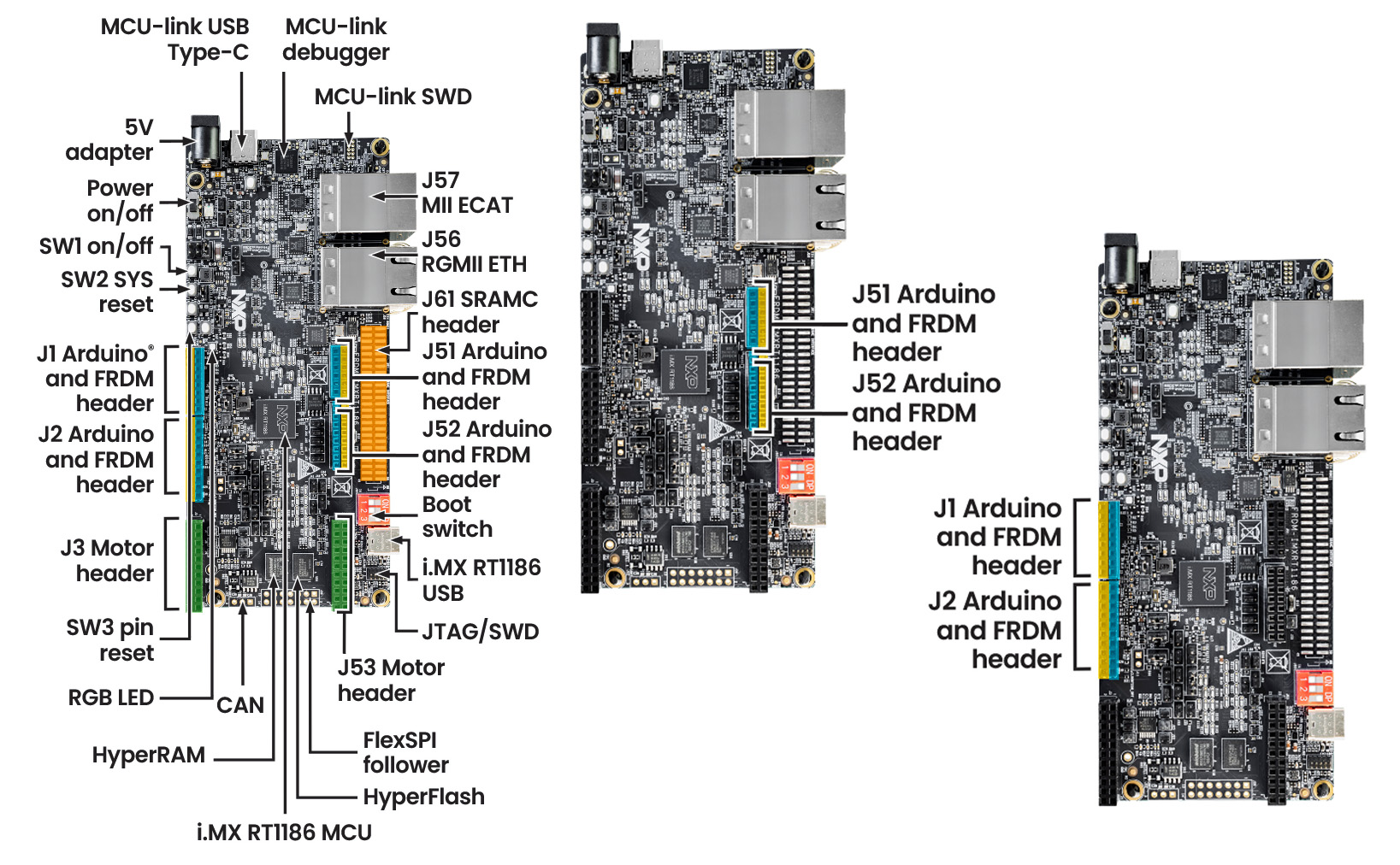

Плата включает 64 Мбит HyperRAM, 512 Мбит HyperFlash и 128 Мбит QSPI Flash, а также два порта Gigabit Ethernet для коммутации TSN и два порта Fast Ethernet для коммутации EtherCAT или TSN. Также имеется порт USB Type-C OTG и трансивер CAN, а отладка поддерживается через встроенный отладчик MCU-Link и разъем JTAG. Для расширения плата включает разъемы Arduino UNO R3 и FRDM, разъем FlexSPI follower, разъем SRAMC и разъемы для управления двигателями.

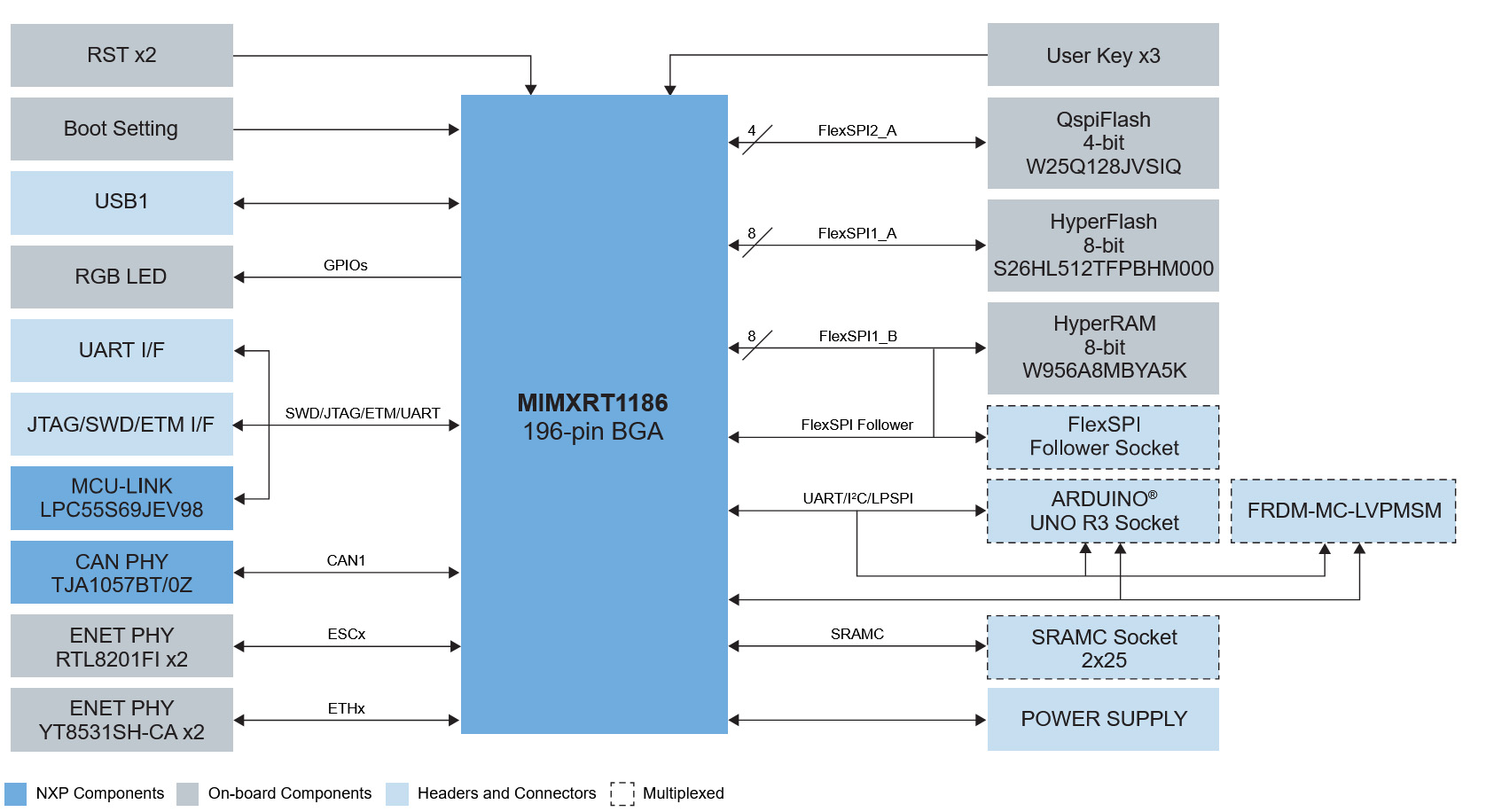

Характеристики платы разработки NXP FRDM-IMXRT1186:
- SoC – NXP MIMXRT1186CVJ8C (семейство i.MX RT1180, LFBGA196)
- CPU
- Прикладное ядро Arm Cortex-M7 с частотой до 800 МГц и FPU, 32 КБ кэша инструкций, 32 КБ кэша данных и до 512 КБ TCM с ECC
- Ядро безопасности/связи Arm Cortex-M33 с частотой до 300 МГц и TrustZone-M, 16 КБ кэшей инструкций/данных и 256 КБ TCM с ECC (библиотека самотестирования, сертифицированная TÜV)
- Память на кристалле – до 1,5 МБ SRAM с защитой ECC (512 КБ M7 TCM + 256 КБ M33 TCM + OCRAM)
- CPU
- Память – 64 Мбит HyperRAM.
- Хранилище
- 512 Мбит HyperFlash
- 128 Мбит QSPI Flash
- Разъем ведомого FlexSPI для дополнительных устройств HyperFlash/HyperRAM/QSPI
- Сеть
- 2x PHY YT8531SH-CA для RGMII Gigabit Ethernet (TSN-коммутатор)
- 2x PHY RTL8201FI для MII Ethernet 10/100 Мбит/с для EtherCAT (или TSN, с маршрутизацией перемычками)
- USB
- 1x порт USB 2.0 Type-C OTG i.MX RT1186
- 1x порт USB Type-C MCU-link
- Любой из портов Type-C может подавать питание на шину 5 В платы
- Промышленный ввод-вывод – высокоскоростной CAN-трансивер NXP TJA1057BT
- Расширение
- Разъемы Arduino UNO R3 + FRDM (J1, J2, J51, J52) — UART, SPI, I2C, ADC, PWM, GPIO
- Два разъема управления двигателями, совместимые с FRDM-MC-LVPMSM и аналогичными щитами
- 50-контактный разъем SRAMC для асинхронной SRAM / FPGA
- Отладка
- Встроенный отладчик MCU-link
- Интерфейс MCU-link SWD
- Разъем JTAG/SWD
- Прочее
- Ползунковый переключатель питания
- 5 пользовательских кнопок (3 пользовательские; 2 сброса согласно структурной схеме)
- RGB-светодиод
- DIP-переключатель для выбора режима загрузки
- Питание
- 5 В через цилиндрический разъем питания постоянного тока
- 5 В от любого порта USB-C
- Встроенные точки измерения тока для доменов питания MCU
- Габариты — уточняются
Что касается поддержки программного обеспечения, FRDM-IMXRT1186 поддерживается MCUXpresso SDK , с примерами для FreeRTOS, lwIP, EtherCAT, многоядерной работы, USB, безопасности и драйверов периферийных устройств. Разработка поддерживается через MCUXpresso for VS Code, MCUXpresso IDE, IAR Embedded Workbench, Keil MDK и Arm GCC с CMake.
Плата также поддерживает Zephyr RTOS с отдельными целевыми платформами CM33 и CM7 и драйверами для Ethernet, FlexCAN-FD, LPSPI, LPUART, ADC, PWM и GPIO. Поддержка промышленных сетей включает EtherCAT, PROFINET, EtherNet/IP, Modbus TCP, TSN и OPC UA, а дополнительное программное обеспечение охватывает TrustZone-M, EdgeLock Enclave, MCUBoot, OTA-обновления, eIQ, FreeMASTER и безопасное конфигурирование.
Впервые об i.MX RT1180 было написано в 2022 году, когда NXP представила поддержку Gigabit TSN и EtherCAT в линейке кроссоверных MCU. Были рассмотрены несколько других плат FRDM, включая основанную на Cortex-M33 серию FRDM-MCXA и основанную на Linux FRDM-IMX95-PRO , но FRDM-IMXRT1186 — первая плата FRDM, основанная на серии i.MX RT.
Отладочная плата NXP FRDM-IMXRT1186 в настоящее время имеет статус активной, а цена составляет 85,00 долларов США. Дополнительная информация, включая файлы проектирования, загрузки программного обеспечения и руководства пользователя, доступна на странице продукта ; пресс-релиз также включает дополнительные сведения.
