Системный модуль и отладочная плата SMARC 2.2 на базе Rockchip RK3576 для приложений периферийного ИИ

Модуль оснащён памятью LPDDR5 объёмом до 8 ГБ, флеш-памятью eMMC объёмом до 64 ГБ, опциональным модулем Wi-Fi 6E и Bluetooth 5.4, а все входы/выходы выведены через 314-контактный разъём MXM, как определено стандартом SMARC 2.2. По словам компании, это устанавливаемый в разъём аналог модуля MYC-LR3576 в LGA-корпусе (43 x 45 мм), представленного в 2024 году, поэтому тот же процессор теперь доступен от MYiR как во впаиваемом, так и в стандартном форм-факторе.

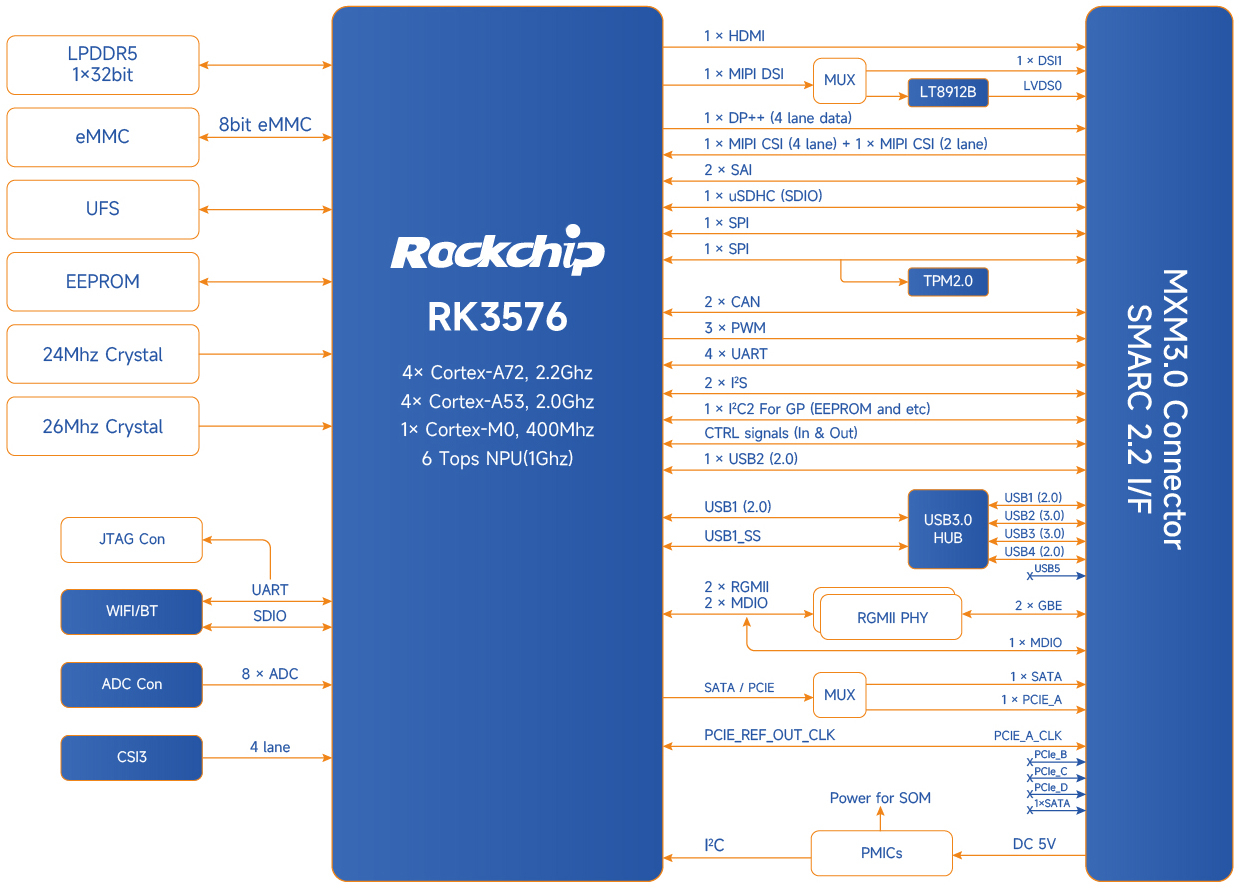

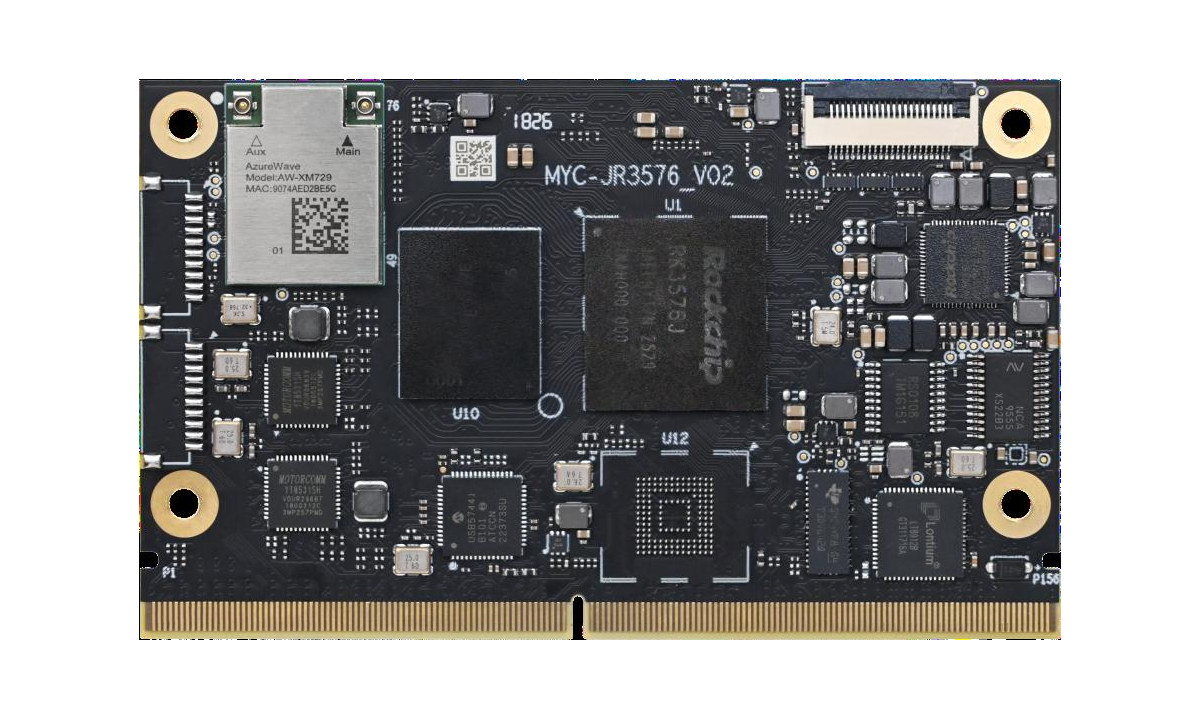

MYC-JR3576 – модуль SMARC 2.2 на базе Rockchip RK3576

Характеристики MYIR MYC-JR3576:

• SoC – Rockchip RK3576 (коммерческий) или RK3576J (промышленный)
  • CPU
    • 4 ядра Cortex-A72 на частоте 2,2 ГГц, четыре ядра Cortex-A53 на частоте 1,8 ГГц
    • Микроконтроллер Arm Cortex-M0 на частоте 400 МГц
  • GPU – графический процессор ARM Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до версии 2.0 и Vulkan 1.1
  • NPU – ИИ-ускоритель производительностью 6 TOPS (INT8) с поддержкой смешанных операций INT4, INT8, INT16, BF16 и TF32.
  • VPU
    • Видеодекодер: H.264, H.265, VP9, AV1 и AVS2 до 8K при 30 кадрах в секунду или 4K при 120 кадрах в секунду
    • Видеокодер: H.264 и H.265 до 4K при 60 кадрах в секунду, кодер/декодер (M)JPEG до 4K при 60 кадрах в секунду
• Системная память – 4 ГБ или 8 ГБ LPDDR5
• Накопитель
  • Флеш-память eMMC 32 ГБ или 64 ГБ
  • EEPROM 32 Кбит
• Дисплей – преобразователь MIPI DSI в LVDS Lontium LT8912B
• Сеть
  • 2 контроллера GbE Motorcomm YT8531SH
  • Опциональный модуль Wi-Fi 6E + Bluetooth 5.4 ( NXP IW623 — на базе AzureWave AW-XM729)
• USB – концентратор USB 3.0
• 314-контактный краевой разъем MXM 3.0
  • Накопители – SATA III или PCIe 2.1
  • Видеовыход
    • LVDS
    • MIPI DSI
    • HDMI
    • DisplayPort
  • Видеовход – 3× MIPI CSI (2× 4-полосных, 1× 2-полосный)
  • Аудио – 2× SAI
  • Сеть – 2 интерфейса Gigabit Ethernet
  • USB
    • 1× USB 2.0 OTG
    • 2× USB 2.0 хост
    • 2× USB 3.0 хост
  • PCIe – PCIe 2.1 (мультиплексируется с SATA III)
  • Аналоговые – 6× SARADC, 12-битное разрешение, до 1MS/s (опционально)
  • Прочие I/O
    • 2× CAN FD
    • 4× UART, 2× SPI, 4× I2C, 1× SDIO, 3× PWM, 14× GPIO
• Безопасность – TPM 2.0
• Управление питанием
  • Вход 5 В/2 А
  • RK806S-5 PMIC
• Размеры – 82 x 50 мм (форм-фактор SMARC 2.2, 12-слойная PCB)
• Диапазон температур
  • Промышленный класс: -40~85°C
  • Коммерческий класс: 0~70°C

Компания предоставляет поддержку BSP Linux 6.1 (Debian/Yocto) и Android 15 для системного модуля и описанной ниже отладочной платы. Как обычно у MYiR, программное обеспечение не находится в открытом доступе и предоставляется только заказчикам. В списке указаны только программные возможности, такие как Linux 6.1, U-boot 2017.09, и перечень драйверов с открытым исходным кодом для платы.

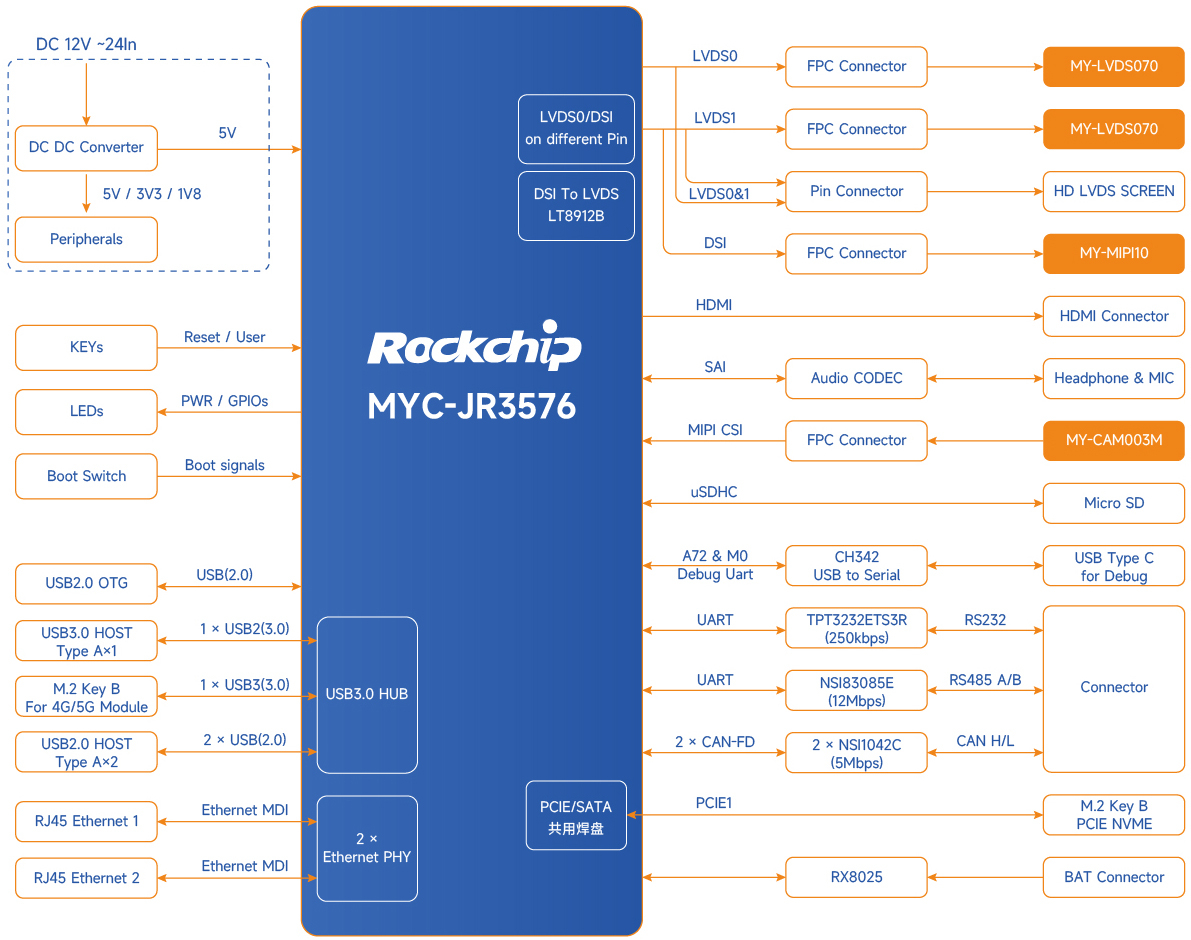

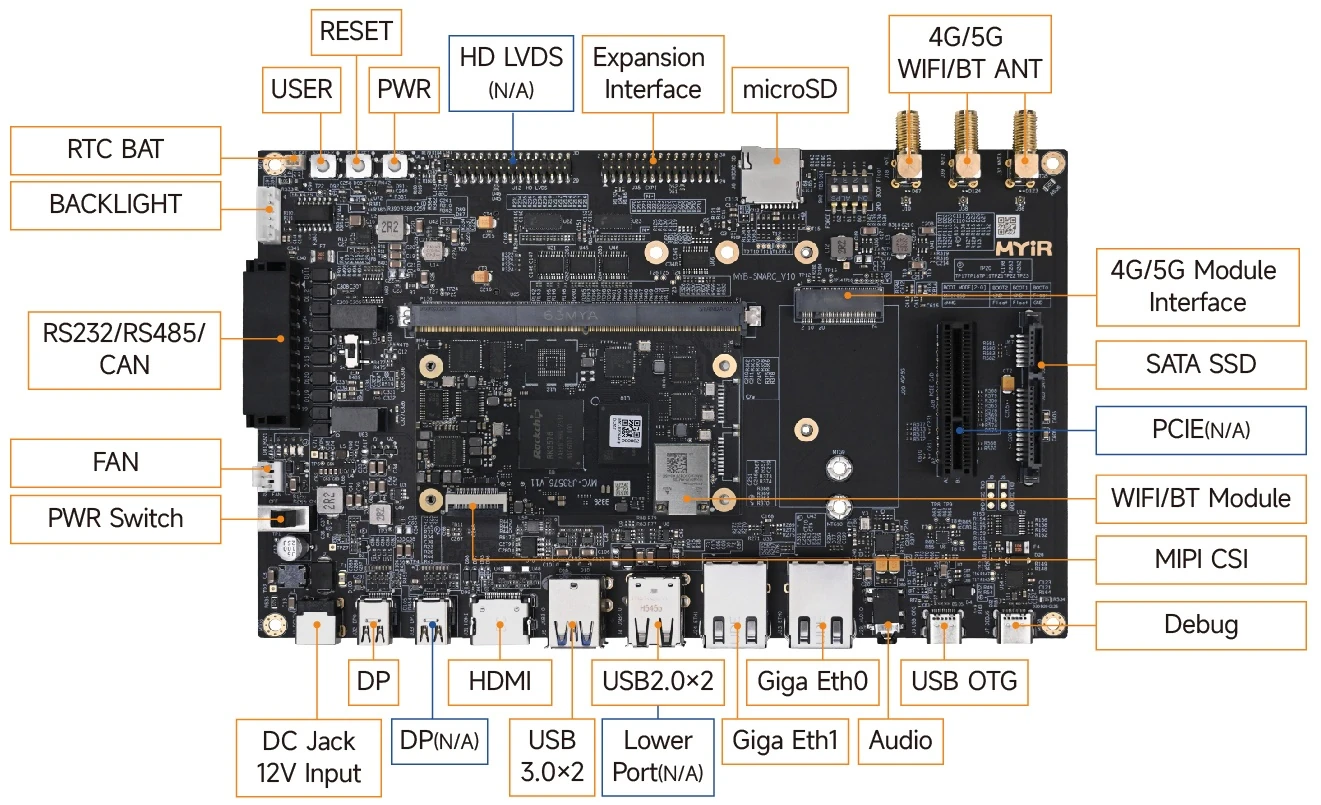

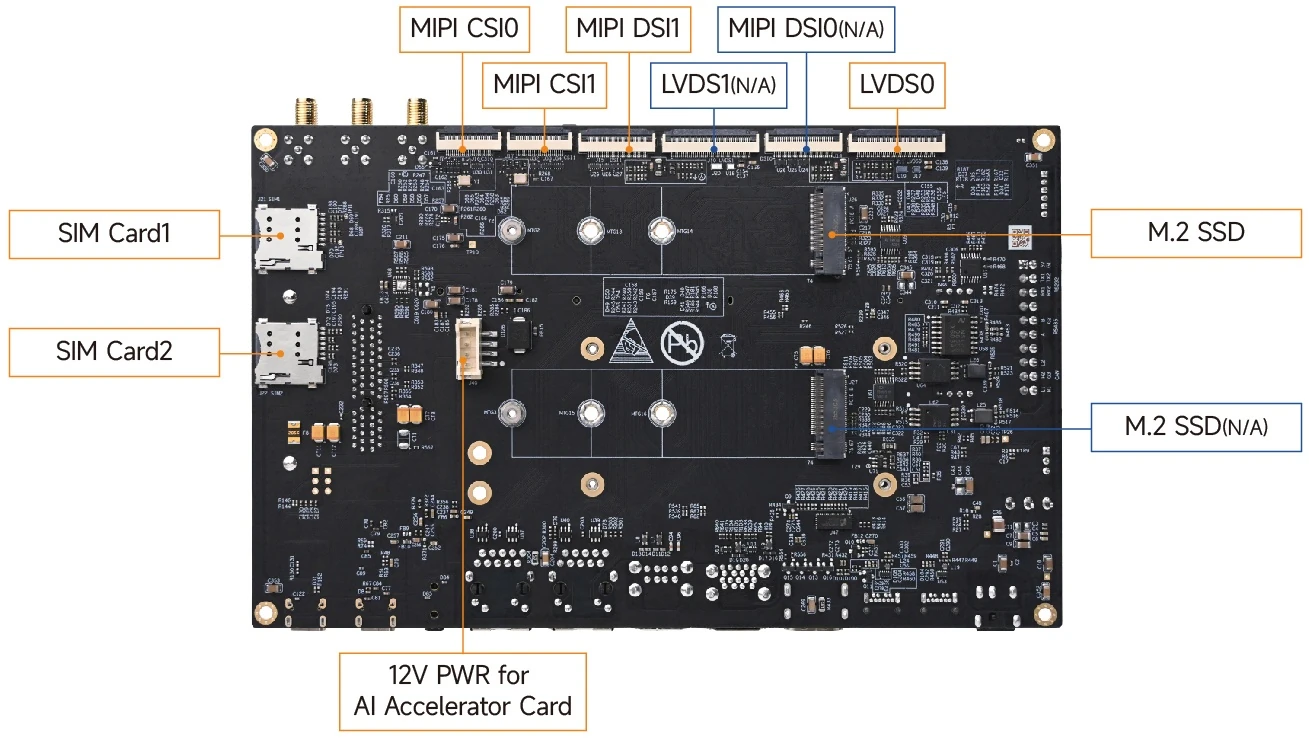

Отладочная плата MYD-JR3576

Компания также предоставляет отладочную платформу SMARC для модуля.

Характеристики отладочной платы MYD-JR3576:

• Накопители
  • Слот для карты MicroSD
  • Разъем M.2 (PCIe) для NVMe SSD
  • Разъем SATA SSD
• Видеовыход
  • Порт HDMI
  • Разъем DisplayPort
  • Интерфейс дисплея MIPI-DSI/LVDS
• Камера – 2x интерфейса камеры MIPI-CSI
• Аудио – 3,5-мм разъем аудиовхода/аудиовыхода
• Сеть
  • 2x порта Gigabit Ethernet RJ45
  • WiFi/Bluetooth на SoM
  • Разъем M.2 для сотового модуля 4G/5G LTE с интерфейсом USB + 2x слота для SIM-карт
  • 2x разъема для внешних антенн (один для WiFi и один для 4G/5G)
• USB
  • 2x порта USB 3.0
  • 2x порта USB 2.0
  • Порт USB 2.0 OTG
• Последовательные порты через отдельный разъем
  • Изолированный интерфейс RS232
  • Изолированный интерфейс RS485
  • 2x изолированных интерфейса CAN FD
• Отладка – порт отладки USB Type-C
• Разное
  • Переключатель питания
  • 3 кнопки: Сброс, Пользовательская, Вкл/Выкл
  • 3 светодиода: Питание, Состояние системы, Пользовательский
  • Разъем вентилятора
• Питание – +12V/2A через разъем питания
• Размеры – 206 x 126 мм (6-слойная PCB)
• Диапазон температур
  • Промышленное исполнение: -40~85°C
  • Коммерческое исполнение: 0~70°C
  • Примечание: модуль WiFi работает в диапазоне -20~70°C

Обратите внимание, что порт «N/A» на несущей плате не поддерживается системным модулем Rockchip RK3576 и доступен на отладочной плате SMARC для других совместимых модулей.

За последние два года вышло несколько материалов о системных модулях Rockchip RK3576, включая Geniatech SOM-3576 (с 314-контактным разъемом MXM 3.0, но не заявлен как совместимый с SMARC), а также модули Radxa CM4 и Geniatech XPI-3576-CM5 , созданные по мотивам Raspberry Pi CM5, Boardcon LGA3576 — системный модуль LGA , и другие. Однако MYiR MYC-JR3576 — первый системный модуль SMARC на Rockchip RK3576, рассмотренный здесь, а быстрый поиск в интернете показывает некоторые другие варианты, такие как Advantech AOM-5841 и Vantron VT-SBC-SMARC-3576 .

MYiR Tech — одна из немногих компаний, публично указывающих цены на аппаратное обеспечение промышленного класса:

• MYC-JR3576-64E8D-220-C (RK3576, 8GB/64GB, от 0 до +70°C) — $209 США
• MYC-JR3576J-32E4D-160-I (RK3576J, 4GB/32GB, от -40 до +85°C) — $192 США
• Отладочный комплект MYD-JR3576 — $293 или $279 в зависимости от выбранного выше модуля.

Модули и отладочные комплекты уже поставляются, а цены на образцы распространяются на первые две единицы. Более подробная информация, включая краткие описания продуктов, 3D-файлы STEP и ссылки для покупки, доступна на странице продукта .
