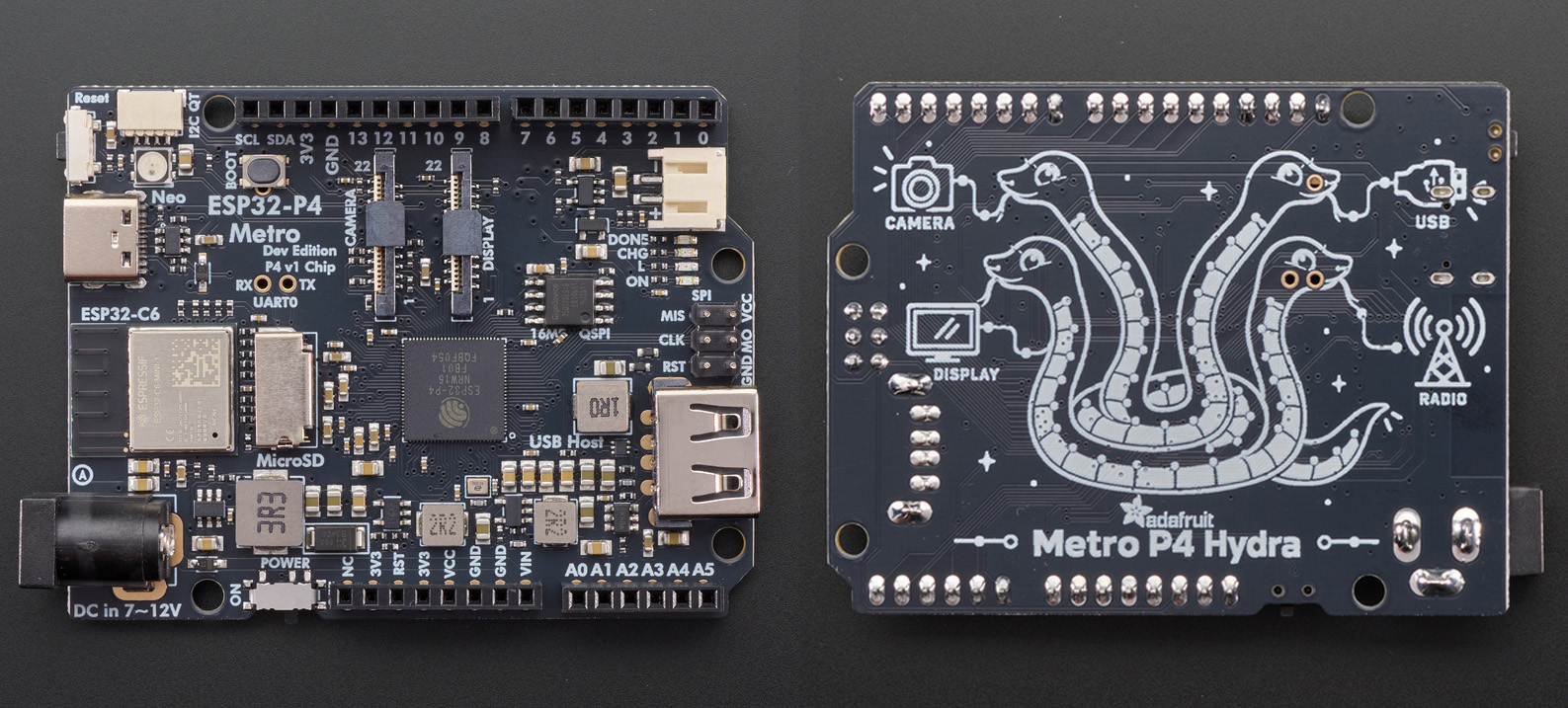

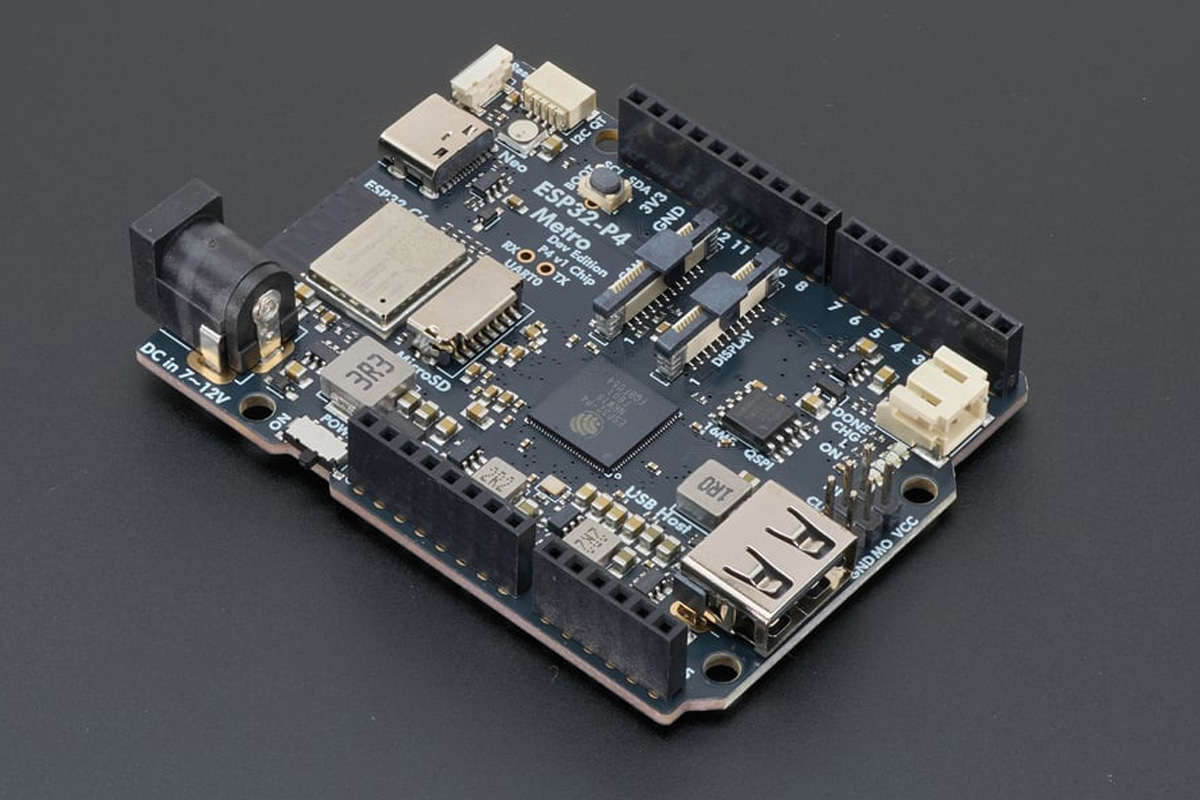

Adafruit выпустила Metro ESP32-P4 Hydra — отладочную плату в форм-факторе Arduino UNO с ESP32-P4, 16 МБ PSRAM и 16 МБ NOR flash, а также ESP32-C6 для подключения по WiFi 6, Bluetooth 5.3 LE, Thread и Zigbee.

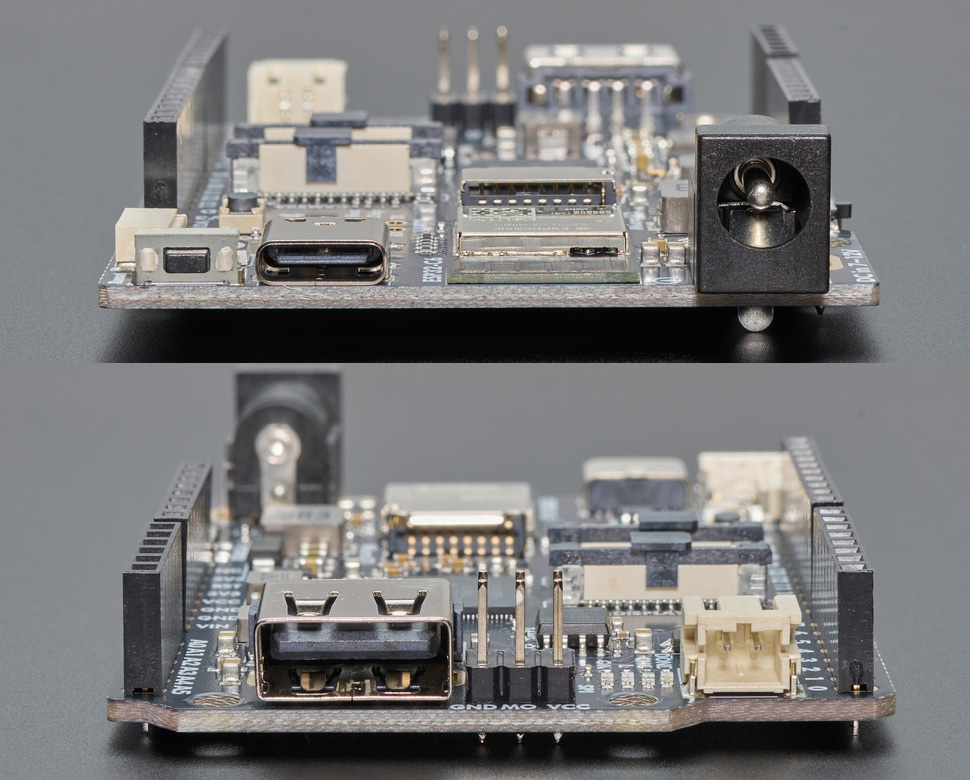

Другие особенности включают совместимые с Raspberry Pi интерфейсы MIPI DSI и CSI, хост-порт USB 2.0 High-Speed, слот для карт microSD и разъёмы расширения Arduino UNO. Плата также включает разъём STEMMA QT, зарядку LiPo-аккумулятора и несколько вариантов подачи питания, что делает её подходящей для HMI, камер и IoT-приложений.
Характеристики Adafruit Metro ESP32-P4 Hydra:
- Микроконтроллер – Espressif Systems ESP32-P4 (чипсет v1)
- CPU
- Двухъядерный 32-битный RISC-V HP (высокопроизводительный) CPU с частотой до 360 МГц, расширением AI-инструкций и FPU одинарной точности
- Одноядерное RISC-V LP (энергоэффективное) ядро MCU с частотой до 40 МГц и 8 КБ TCM RAM с нулевым временем ожидания
- Память
- 768 КБ HP L2MEM (для двухъядерного CPU), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
- 16 МБ PSRAM
- GPU – 2D-ускоритель обработки пикселей (PPA)
- VPU – поддержка кодеков H.264 и JPEG
- CPU
- Хранилище
- 16 МБ QSPI NOR flash
- Слот для карт microSD с 4-битным интерфейсом SDIO
- Дисплей/камера
- 2-полосный разъём MIPI DSI
- 2-полосный разъём MIPI CSI
- Оба представляют собой совместимые с Raspberry Pi 22-контактные разъёмы с шагом 0,5 мм
- Беспроводная связь – модуль ESP32-C6 SDIO
- WiFi 6 (802.11ax) 2,4 ГГц
- Bluetooth LE 5.3
- Радио IEEE 802.15.4 с поддержкой Thread и Zigbee (может потребоваться дополнительная интеграция прошивки)
- USB
- Порт USB Type-C для питания, отладки по последовательному интерфейсу, JTAG и обновления прошивки методом drag-and-drop через TinyUF2
- Хост-порт USB 2.0 Type-A High-Speed (480 Мбит/с) OTG с программным управлением питанием и отдельным повышающим преобразователем на 5 В
- Расширение
- Разъёмы Arduino UNO с цифровыми выводами D0–D13 и шестью аналоговыми входами
- Отдельный 6-контактный разъём SPI
- I2C/I3C, UART, SPI, PWM, ADC, TWAI/CAN и другие интерфейсы
- Разъем STEMMA QT для периферийных устройств I2C/I3C
- Отладка – выделенное аппаратное/ROM-подключение для отладки UART
- Разное
- RGB NeoPixel и пользовательский светодиод D13
- Кнопки сброса и загрузки
- Переключатель включения/выключения
- Выделенное подключение для отладки UART
- Индикаторы зарядки аккумулятора и состояния
- Питание
- 7–12 В постоянного тока через цилиндрический разъем
- USB Type-C для питания
- Разъем для одноэлементного LiPo-аккумулятора со встроенной зарядкой и контролем напряжения
- Размеры – 72,3 × 53,3 × 14,7 мм
Разъемы MIPI DSI и CSI используют 22-контактный формат Raspberry Pi, по две линии данных каждый. По словам Adafruit, плата поддерживает 5-дюймовый и 7-дюймовый Raspberry Pi Touch Display 2 , оба с разрешением 720 x 1280 и емкостным сенсорным управлением. Для камер поддерживаются модули в стиле Raspberry Pi Zero с сенсором OV5647, но не более новый Camera Module 3 на основе IMX708.
Плату можно программировать с помощью фреймворка ESP-IDF от Espressif; она поддерживает TinyUF2 для обновления прошивки перетаскиванием по USB. Поддержка Adafruit Metro ESP32-P4 также добавлена в CircuitPython 11.0.0-alpha.2, хотя порт ESP32-P4 все еще находится в альфа-версии. Компания также сообщила, что работает над поддержкой Arduino. Подробную документацию по плате найти не удалось, поэтому, очевидно, работа над ней еще ведется.
Ранее рассказывалось о Adafruit Metro ESP32-S3 , аналогичной плате разработки в стиле Arduino UNO, но построенной на ESP32-S3 в паре с 8 МБ PSRAM и 16 МБ флеш-памяти. Еще одна похожая плата — Adafruit Metro RP2350 , которая использует микроконтроллер RP2350 от Raspberry Pi и предлагает разъем HSTX для вывода видео DVI.
Adafruit Metro ESP32-P4 Hydra доступна за 34,95 доллара в магазине Adafruit . Обратите внимание, что в настоящее время плата поставляется с оригинальным чипсетом ESP32-P4 v1, а не с более новой ревизией ESP32-P4X v3 .
