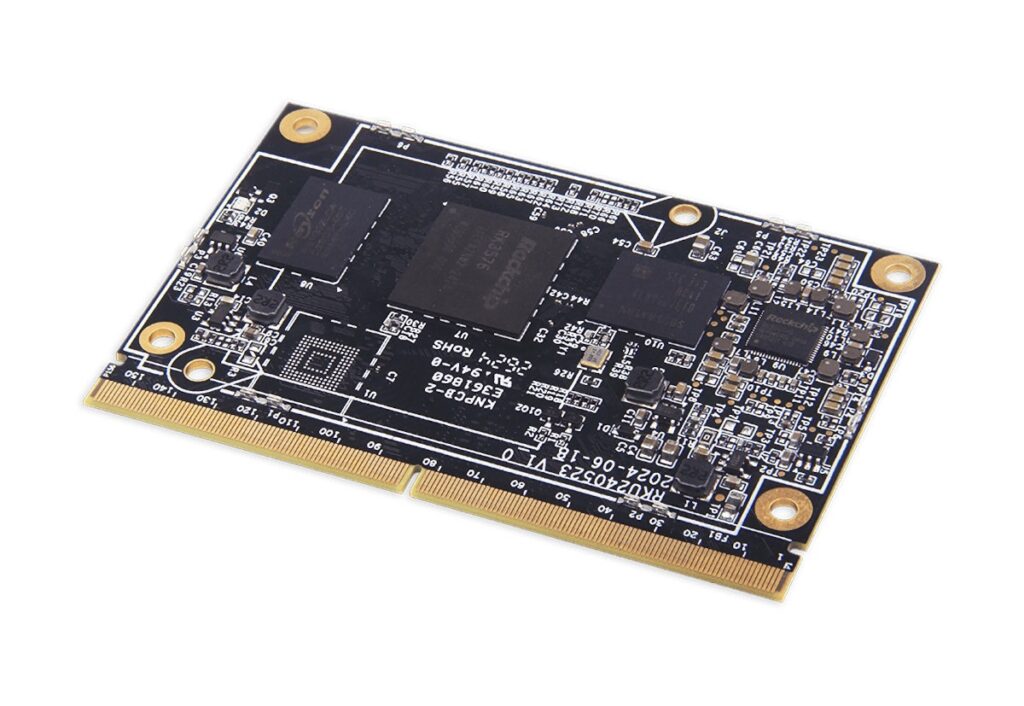

Geniatech SOM-3576 — это еще одна система-на-модуле (SoM), работающая на базе восьмиядерного процессора Rockchip RK3576 Cortex-A72/A53 AI SoC, но с 314-контактным краевым разъемом MXM 3.0 для вывода входов/выходов. Она следует за другими RK3576 SoM, такими как Boardcon CM3576 с зубчатыми краями и Forlinx FET3576-C с разъемами «плата-плата» .
Модуль SOM-3576 поддерживает до 16 ГБ ОЗУ и 256 ГБ флэш-памяти eMMC и поставляется с Rockchip PMIC. А также имеется возможность размещения UFS объемом 512 ГБ или 1 ТБ, как это сделала Firefly на одноплатном компьютере Firefly ROC-RK3576-PC.
Технические характеристики Geniatech SOM-3576:
- SoC – Rockchip RK3576
- Процессор
- 4х ядра Cortex-A72 с частотой 2,3 ГГц, 4х ядра Cortex-A53 с частотой 2,2 ГГц
- Микроконтроллер Arm Cortex-M0 на частоте 400 МГц
- Графический процессор – графический процессор ARM Mali-G52 MC3 с поддержкой OpenGL ES 1.1, 2.0 и 3.2, OpenCL до 2.0 и Vulkan 1.1
- NPU – 6 TOPS (INT8) Ускоритель ИИ с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32.
- VPU
- Видеодекодер – H.264, H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120
- Видеокодер – H.264 и H.265 до 4Kp60, (M)JPEG-кодер/декодер до 4Kp60
- Процессор
- Системная память – 4 ГБ ОЗУ по умолчанию (опция 8 ГБ или 16 ГБ)
- Хранилище
- 32 ГБ флэш-памяти eMMC по умолчанию (опция для 64 ГБ, 128 ГБ или 256 ГБ)
- Размер хранилища UFS (512 ГБ/1 ТБ)
- 314-контактный краевой разъем MXM 3.0 с
- Хранилище — 2x SATA, 2x SDMMC, SDIO
- Видео выход
- HDMI 2.1 до 8Kp60
- MIPI DSI до 2Kp60
- eDP до 4Kp60
- Также указано «LVDS до 4K @ 60 Гц», но это ошибка, поскольку LVDS не может работать с таким высоким разрешением. LVDS указано только на странице продукта, а не в техническом описании.
- Видеовход
- 2x 2-полосный MIPI CSI
- Вход HDMI до 4Kp60
- Аудио – 2x I2S, S/PDIF Rx
- Сетевое подключение – 2x Gigabit Ethernet
- USB – 1x USB 3.0, 2x USB Type-C
- Расширение – PCIe 3.0, 3x PCIe 2.0 x1
- Низкоскоростные входы/выходы – 5x UART, 4x I2C, PWM, до 137x GPIO, 3x SPI
- Аналоговый порт – 6х входов АЦП
- Отладка – 1x отладка (UART?)
- Входное напряжение – 5 В/3 А
- Размеры – 82 x 53 мм; отверстия для крепления радиатора
- Диапазон температур – коммерческий: от 0 до 60°C; промышленный: от -40 до 85°C
Geniatech обеспечивает поддержку Android 14 и Debian 12 BSP для модуля и упоминает «плату-носитель и обширную документацию». Документацию нигде не найти в сети, видимо она предназначена для платных клиентов, и после вопроса о плате-носителе компания подтверждает, что она та же самая, что используется с их модулем SOM-3588 на базе Rockchip RK3588 и изображена ниже.

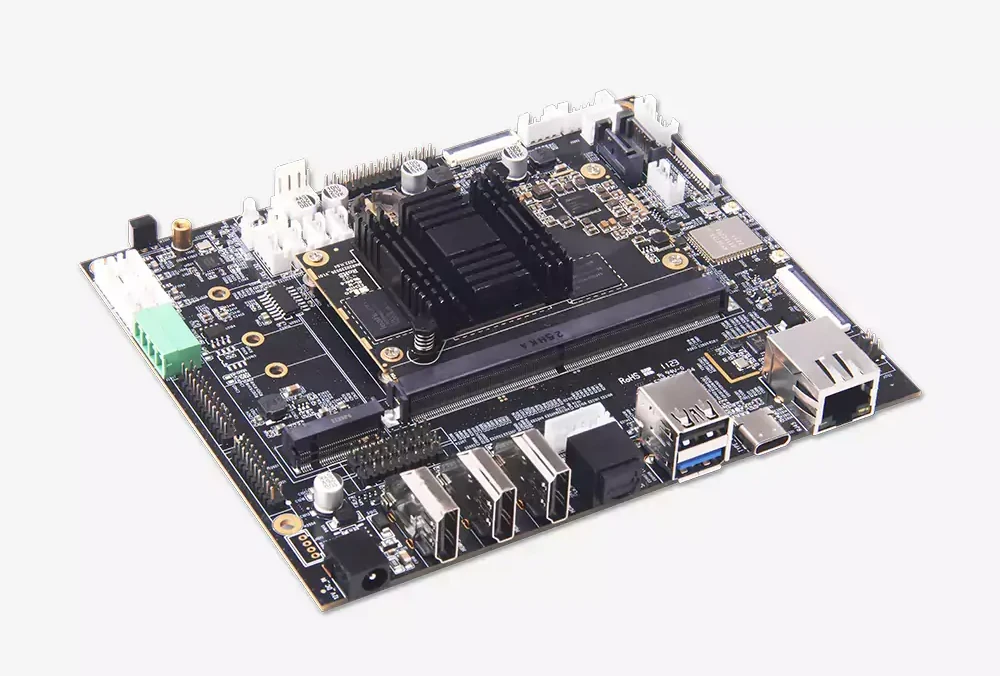

Модуль SOM-3588 RK3588 и несущая плата, совместимая с модулем SOM-3576
Geniatech рассчитывает, что система-на-модуле SOM-3576 будет интегрирована в интеллектуальные сетевые видеорегистраторы, облачные терминалы, шлюзы Интернета вещей, промышленное контрольно-измерительное оборудование, интеллектуальные решения для цифровых вывесок, розничные киоски и другие AIoT-приложения.
На странице продукта есть несколько дополнительных сведений, но обратите внимание, что в документации есть несколько ошибок. Цены не указаны, но для справки: более ранняя модель SOM-3588 продается по цене от 169 до 259 долларов в зависимости от конфигурации памяти и хранилища, а плата-носитель DB3588V2 добавляет 30 долларов к общей стоимости. Система-на-модуле Rockchip RK3576 должна быть относительно дешевле.
