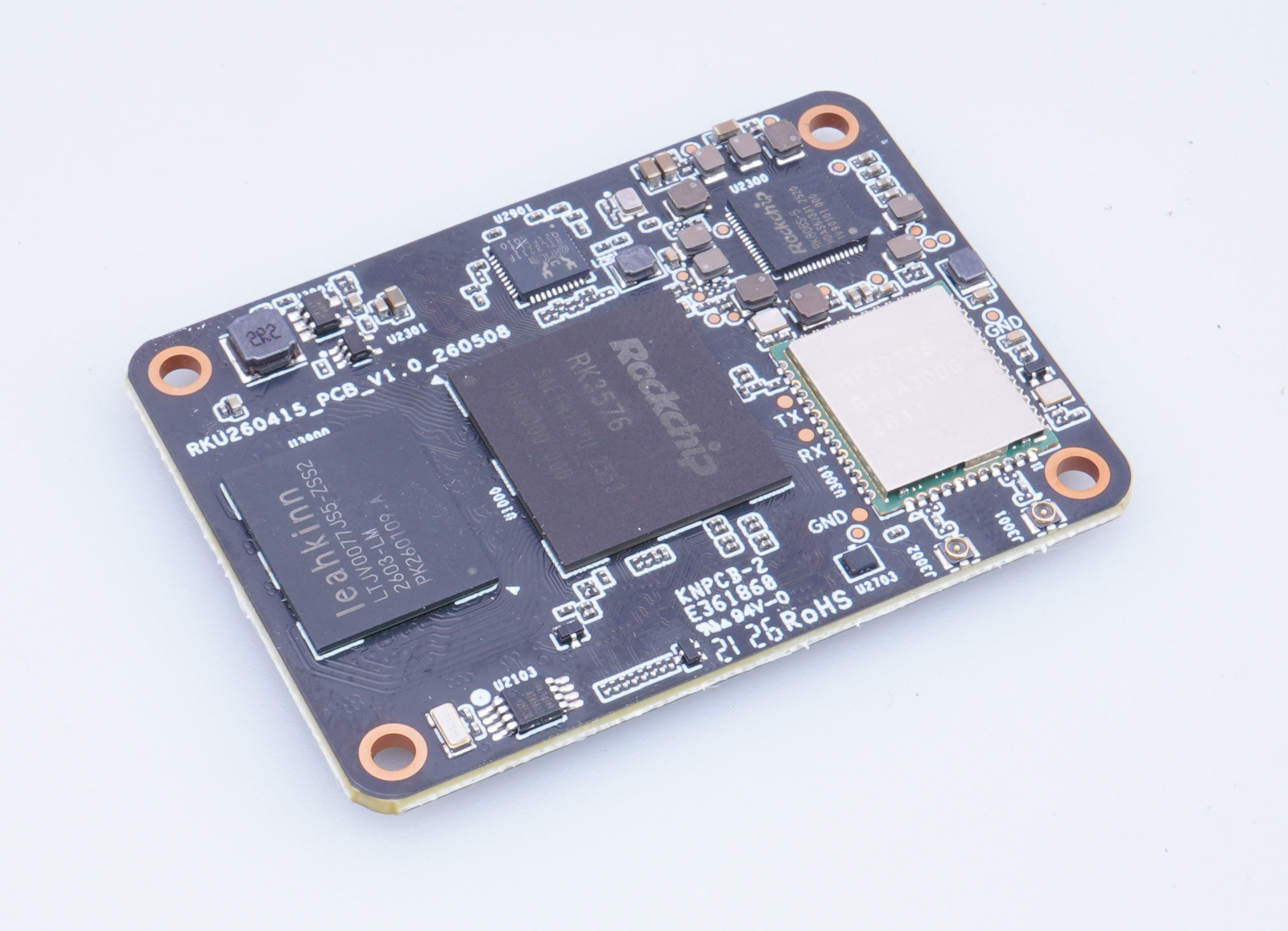

Geniatech XPI-3576-CM5 – совместимый с Raspberry Pi CM5 вычислительный модуль ИИ на Rockchip RK3576 с WiFi 6 и Bluetooth 5.3

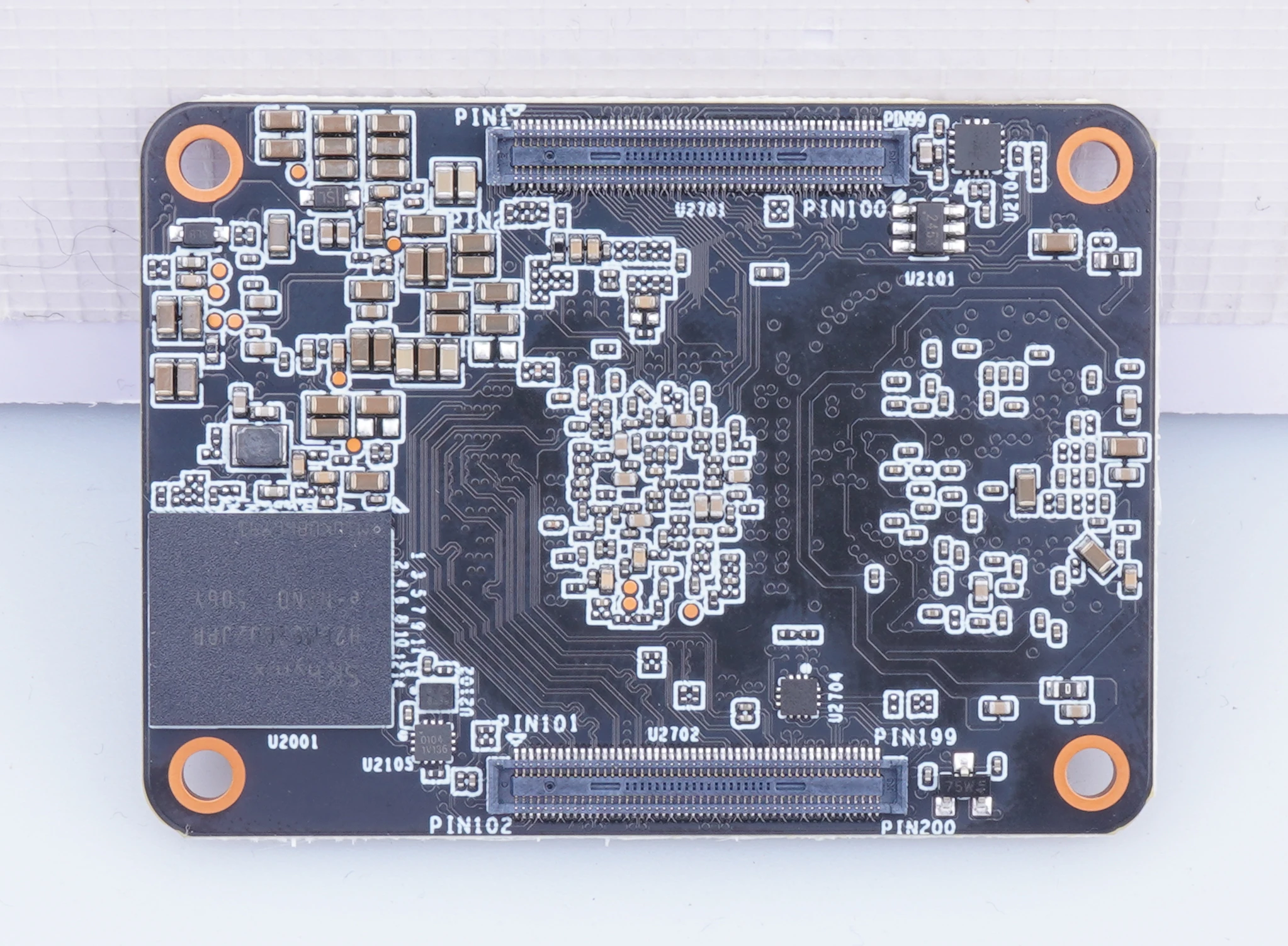

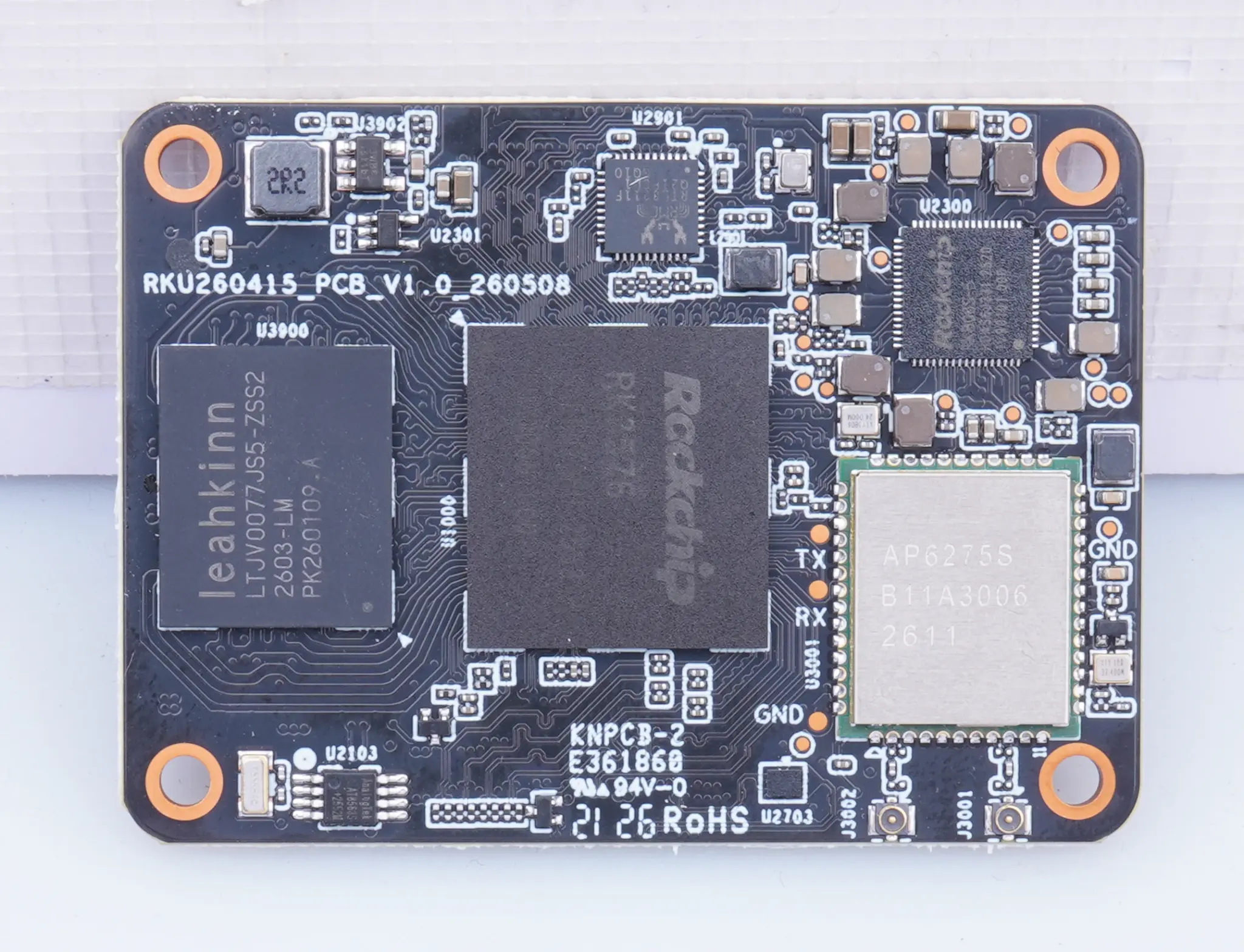

Модуль также оснащён Gigabit Ethernet-контроллером RealTek RTL8211F, беспроводным модулем Ampak AP6275S для двухдиапазонного WiFi 6 и Bluetooth 5.3, а также PMIC Rockchip RK806S-5 для управления питанием. Он имеет два 100-контактных разъёма B2B, что позволяет подключать его к базовым платам, разработанным для Raspberry Pi CM4/CM5, хотя и с некоторыми ограничениями, как будет показано ниже.

Технические характеристики Geniatech XPI-3576-CM5

• SoC –   Rockchip RK3576
  • Восьмиядерный CPU – 4 ядра Cortex-A72 на частоте 2,2 ГГц, 4 ядра Cortex-A53 на частоте 1,8 ГГц
  • GPU – Arm Mali-G52 MC3 на частоте 1 ГГц с поддержкой OpenGL ES 3.2, OpenCL 2.0 и Vulkan 1.1
  • NPU – ускоритель ИИ производительностью 6 TOPS (INT8) с поддержкой смешанных операций INT4/INT8/INT16/BF16/TF32.
  • VPU
    • Видеодекодер – H.264, H.265, VP9, AV1 и AVS2 до 8Kp30 или 4Kp120, декодирование MPJEG до 4Kp60
    • Видеокодер – H.264, H.265, (M)JPEG до 4Kp60
• Системная память – 4 ГБ (по умолчанию), 8 ГБ или 16 ГБ 32-битной LPDDR5
• Накопитель – опционально 32 ГБ (по умолчанию), 64 ГБ или 128 ГБ eMMC-флеш-памяти; версия Lite не имеет eMMC-флеш-памяти
• Сетевые подключения
  • Gigabit Ethernet PHY RealTek RTL8211F
  • Двухдиапазонный WiFi 6 и Bluetooth 5.3 через модуль Ampak AP6275S и два внешних антенных разъёма U.FL
• Интерфейс подключения – 2 высокоплотных 100-контактных разъёма с распиновкой, в основном совместимой с Raspberry Pi Compute Module 5:
  • Видеоинтерфейсы
    • 1x HDMI (примечание: на Raspberry Pi CM5 – 2x HDMI)
    • 1x 4-линейный MIPI DSI (примечание: на Raspberry Pi CM5 – 2x MIPI DSI/CSI)
  • Интерфейс камеры – 4-линейный MIPI CSI-2
  • USB – 1x USB 3.0 (5 Гбит/с), 1x USB 2.0 OTG
  • PCIe – PCIe Gen 2.0 x1 до 5 Гбит/с
  • Прочие порты ввода/вывода
    • До 28 GPIO с возможностью выбора 1,8 В / 3,3 В через GPIO_VREF
    • CAN Bus через мультиплексирование GPIO
    • 4-битный SDIO
• Отладка – 3 контактные площадки (Tx, Rx, GND) для отладки
• Питание
  • Напряжение питания
    • 4,5 В – 5,5 В DC
    • Вход VBAT для внешней батареи
  • PMIC Rockchip RK806S-5
• Габариты – 55 x 40 мм (8-слойная печатная плата)
• Диапазон рабочих температур
  • Стандартный – от 0°C до 70°C
  • Промышленный – от -40°C до +85°C

Geniatech предоставляет поддержку операционных систем Android 14 и Debian 12, а также «адаптированную версию» Raspberry Pi OS, которая, предположительно, использует корневую файловую систему Raspberry Pi OS, дополненную образами ядра Linux и u-boot для RK3576. Компания предоставляет клиентам руководство по проектированию аппаратного обеспечения, таблицу соответствия распиновки, BSP для Linux/Android, инструменты прошивки, руководство по отладке, а также официальный технический форум и поддержку по электронной почте (в открытом доступе ничего нет).

Это третий модуль на Rockchip RK3576 в форм-факторе Raspberry Pi CM4/CM5, о котором мы рассказываем на CNX Software; два предыдущих — это Banana Pi BPI-CM5 Pro/ArmSoM CM5 и Radxa CM4 с весьма схожими характеристиками. Основные преимущества модулей на Rockchip RK3576 перед Raspberry Pi CM5 на базе Broadcom BCM2712 – встроенный NPU производительностью 6 TOPS в SoC, память LPDDR5 и улучшенное беспроводное подключение благодаря WiFi 6 и Bluetooth 5.3. В условиях ограниченности поставок и роста цен вычислительные модули Rockchip RK3576 также могут использоваться как более доступная и легко приобретаемая альтернатива. Они в основном подходят для промышленного управления, периферийных ИИ-шлюзов, интеллектуальных дисплеев, медицинских устройств, автомобильных терминалов и робототехники.

Хотя Geniatech заявляет о «полной совместимости по распиновке» модуля XPI-RK3576-CM5 с Raspberry Pi Compute Module 5, на практике это не всегда так, поскольку он лишён таких функций, как два порта HDMI и два MIPI CSI, присутствующих в CM5. Тем не менее, на большинстве существующих базовых плат для CM5 его можно использовать в качестве замены или обновления без доработки аппаратной части. Однако потребуется доработка программного обеспечения.

Geniatech сообщила нам по электронной почте, что «недавно запустила в производство» вычислительный модуль ИИ XPI-3576-CM5, так что можно предположить, что он уже доступен. Однако компания не предоставила информацию о цене, поскольку в первую очередь ориентируется на корпоративных клиентов. Дополнительные сведения можно найти на странице продукта .
