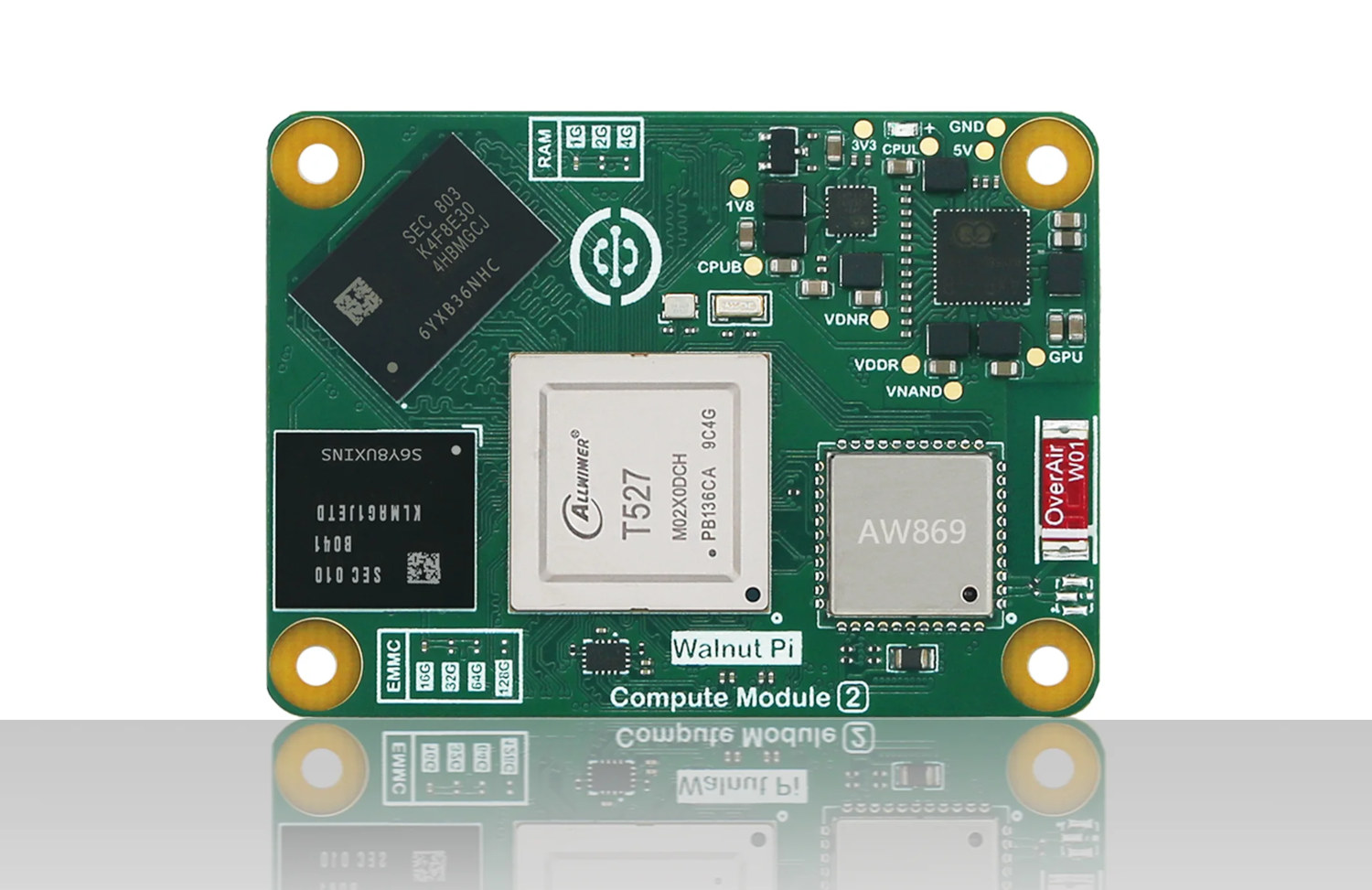

Walnut Pi CM2 – более дешёвая альтернатива Raspberry Pi CM5 на базе 8-ядерного SoC Allwinner T527

По сути, это одноплатный компьютер Walnut Pi 2B размером с кредитную карту в форм-факторе вычислительного модуля Raspberry Pi, с выводами I/O через два 100-контактных высокоплотных разъёма. Помимо цены, к преимуществам относятся модуль WiFi 6 и Bluetooth 5.0, PHY Gigabit Ethernet на модуле и встроенный NPU на 2 TOPS в SoC T527. К недостаткам относится то, что Allwinner T527 не настолько мощный, как Broadcom BCM2712 (4 ядра Cortex-A76) в CM5, и, как и у других подобных модулей «совместимых с Raspberry Pi CM5», он лишь частично электрически совместим.

Характеристики Walnut Pi CM2:

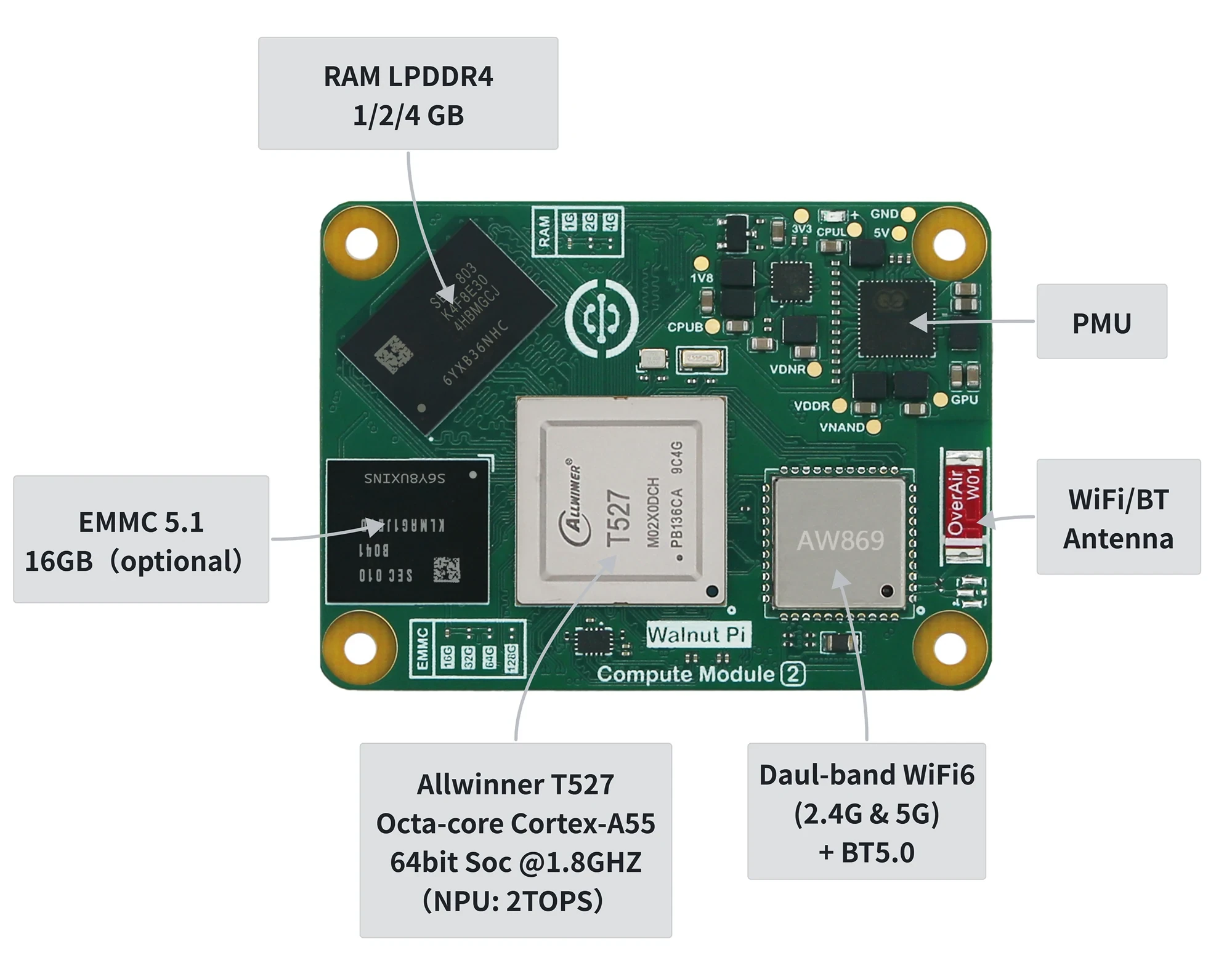

• SoC – Allwinner T527
  • CPU
    • 8-ядерный процессор Arm Cortex-A55 с четырьмя ядрами @ 1,80 ГГц и четырьмя ядрами @ 1,42 ГГц
    • Ядро E906 RISC-V до 200 МГц
  • DSP – 600 МГц HIFI4 Audio DSP
  • GPU – Arm Mali-G57 MC1 GPU с поддержкой OpenGL ES 3.2, OpenCL 2.2, Vulkan 1.3
  • AI-ускоритель – 2 TOPS NPU
• Системная память – 1 ГБ, 2 ГБ или 4 ГБ LPDDR4 RAM
• Хранение
  • Опциональная 16 ГБ eMMC flash; примечание: варианты на 32 ГБ, 64 ГБ и 128 ГБ определяются выбором резистора на шелкографии.
  • 8 МБ SPI flash
• Сеть
  • PHY Gigabit Ethernet на модуле
  • Двухдиапазонный 802.11ax WiFi 6 и Bluetooth 5.0 через модуль AW869 и керамическую антенну

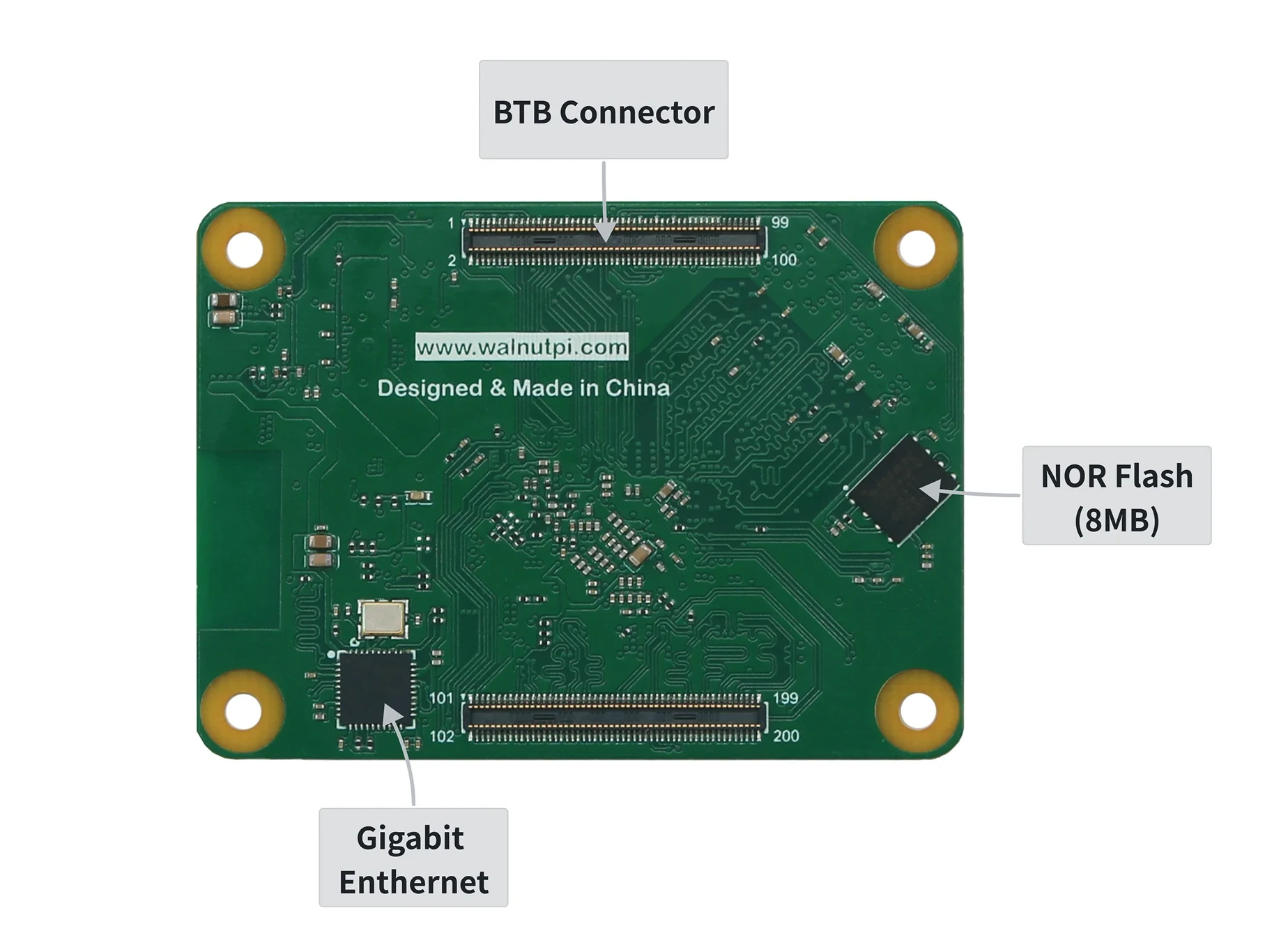

• 2x 100-контактных разъёма B2B
  • Видеовыход
    • HDMI до 4Kp60
    • 4-полосный MIPI DSI до 1080p60
  • Интерфейс камеры – 4-полосный MIPI CSI
  • Аудио
    • HPOUT (выход на динамик)
    • 2 интерфейса микрофона
  • Сеть – Gigabit Ethernet
  • USB – 1x USB 3.0, 3x USB 2.0
  • PCIe – PCIe Gen2 x1 (мультиплексируется с USB 3.0)
  • Другие I/O – GPIO, инфракрасный приёмник, пользовательская кнопка, BOOT…
  • Отладка – UART debug
• Питание – 5 В/2 А
• Габариты – 55 x 40 мм
• Масса – 9,6 грамма

Очевидно, установить Raspberry Pi OS на этот модуль не получится, а компания обеспечивает поддержку Walnut Pi OS на базе Debian 12, Ubuntu, Android и Home Assistant. Образ ОС и инструкции по началу работы можно найти на вики общая для SBC и вычислительного модуля на Allwinner T527.

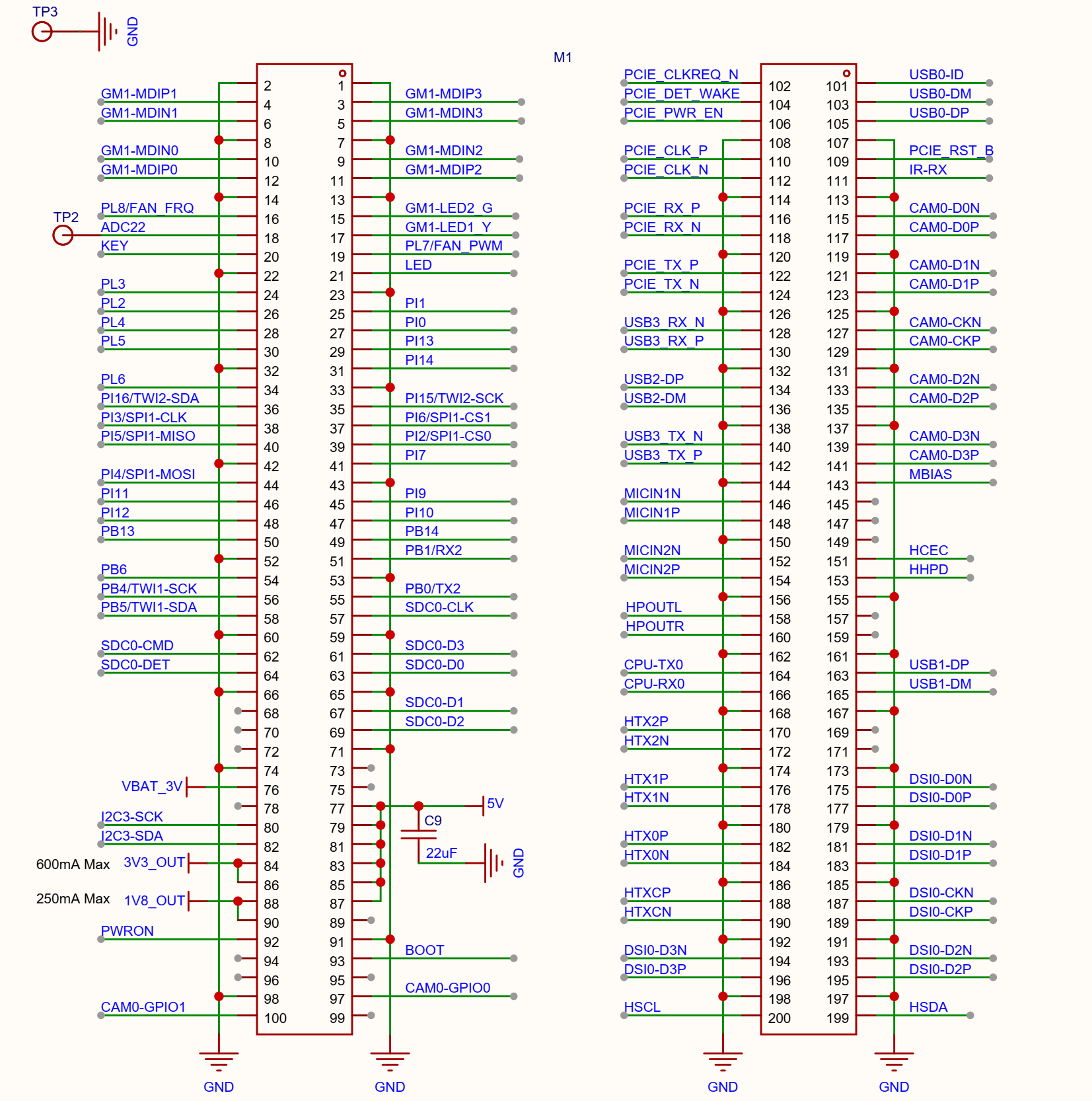

Как отмечено во введении, электрическая совместимость будет ограничена, поскольку поддерживается только один HDMI 2.0 (а не два), интерфейсы MIPI обычно не будут работать с камерами и дисплеями Raspberry Pi, а PCIe 2.1 мультиплексирован с USB 3.0. Поэтому необходимо внимательно проверить приведённую ниже схему распиновки, чтобы оценить, может ли оно потенциально подойти для вашей платы-носителя.

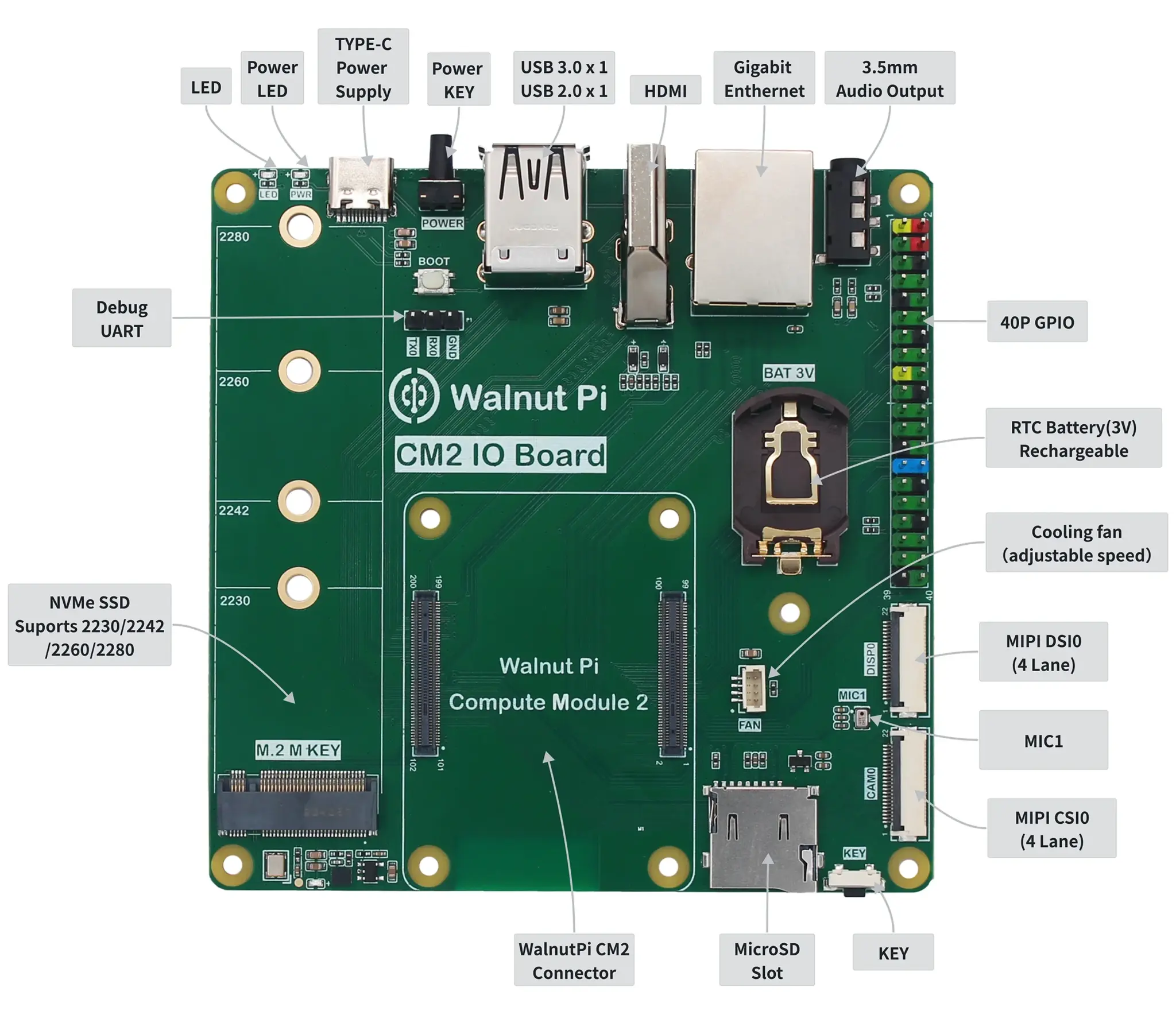

Наилучший способ полноценно оценить вычислительный модуль Allwinner T527 — подключить его к плате ввода-вывода Walnut Pi CM2 со следующими ключевыми характеристиками:

• Совместимый SoM — Walnut Pi CM2, описанный выше
• Накопитель — слот для карты MicroSD
• Интерфейс дисплея – разъемы HDMI, MIPI DSI
• Интерфейс камеры – разъем MIPI CSI
• Аудио
  • 3,5-мм аудиоразъем
  • 2 микрофона (уточняется, на фото ниже показан только один)
• Сеть – порт Gigabit Ethernet RJ45
• USB – порт USB 3.0 Type-A, порт USB 2.0 Type-A
• Расширение
  • 40-контактный разъем GPIO с цветовой маркировкой
  • Слот M.2 Key-M (PCIe Gen2.1 x1) для NVMe SSD типоразмеров 2230, 2242, 2260 или 2280 либо другого совместимого модуля
• Отладка – 3-контактный разъем Debug UART
• Разное
  • Кнопка питания, кнопка загрузки, пользовательская кнопка
  • Светодиод питания, пользовательский светодиод
  • Держатель элемента питания типа «таблетка» для RTC
  • 4-контактный разъем вентилятора PWM
• Питание – 5 В через порт USB-C
• Габариты – уточняются

Встречались несколько других системных модулей Allwinner T527 от MYiR Tech и Forlinx , но Walnut Pi CM2 — первый, повторяющий форм-фактор Raspberry Pi CM5. В остальном можно найти множество альтернатив CM4/CM5 на базе Rockchip, таких как Radxa CM5 , Geniatech XPI-3576-CM5 или Banana Pi BPI-CM5 Pro , среди прочих.

Walnut Pi продаёт Compute Module 2 (CM2) на AliExpress от $28 до $49 в зависимости от конфигурации. Для справки: вариант 2 ГБ/16 ГБ/беспроводная связь продаётся за $49, тогда как эквивалентный модуль Raspberry Pi CM5 (CM5102016) стоит $97.50. На странице AliExpress по ссылке выше также представлены комплекты CM2 + плата IO по цене от $37.80 до $58.80, а также доступен третий комплект с доплатой $7.70 за корпус.
