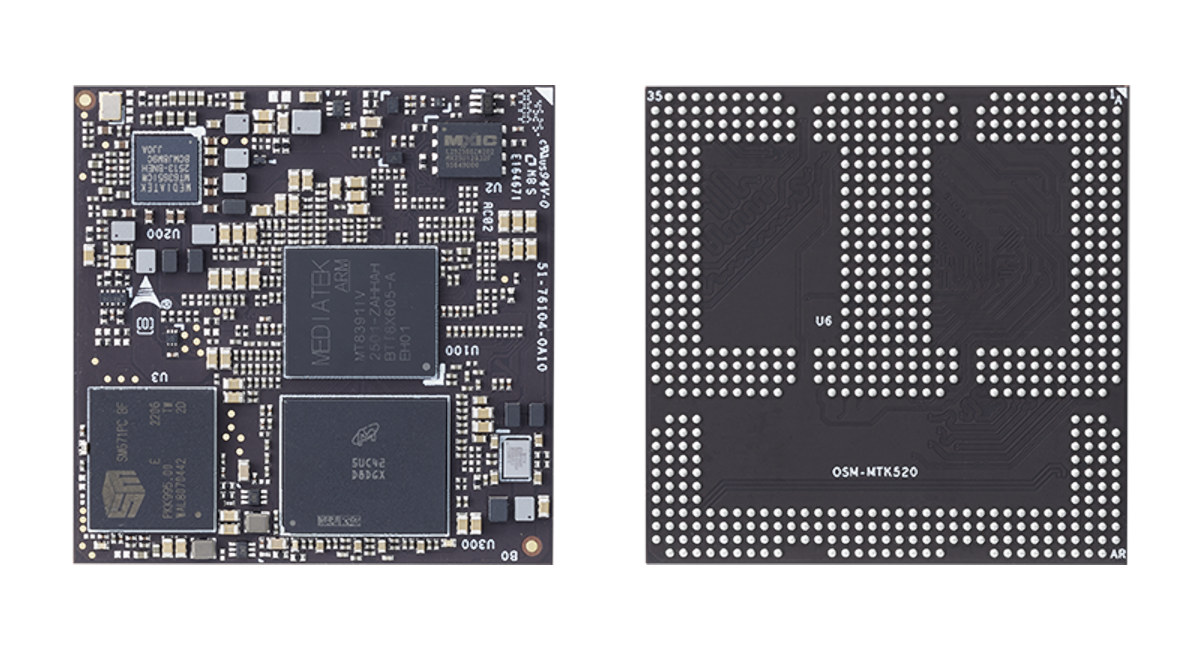

ADLINK OSM-MTK520 — это системный модуль (SoM) формата OSM Size-L размером 45 x 45 мм, работающий на базе процессора MediaTek Genio 520 для AIoT с NPU производительностью 10 TOPS для задач Edge AI.
По сути, это обновление модуля OSM-MTK510 OSM Size-L компании с переходом от шестиядерного SoC Genio 510 (NPU 3.2 TOPS), до 32 ГБ флеш-памяти eMMC и 8 ГБ LPDDR4 к восьмиядерному SoC Genio 520 (NPU 10 TOPS), до 256 ГБ или 512 ГБ накопителя UFS 3.1 и до 16 ГБ памяти LPDDR5. Также имеются небольшие изменения в составе интерфейсов ввода-вывода: добавлен дополнительный интерфейс USB OTG, DisplayPort вместо HDMI, дополнительный интерфейс камеры MIPI CSI, меньше интерфейсов I2C и больше линий GPIO.
Характеристики ADLINK OSM-MTK520:
- Система на кристалле – MediaTek Genio 520 (MT8371)
- ЦП – Восьмиядерный процессор: 2 ядра Cortex-A78 с частотой до 2,2 ГГц и 4 ядра Cortex-A55 с частотой до 2,0 ГГц
- ГП – Графический процессор Arm Mali-G57 MC2 с частотой до 880 МГц
- Видеопроцессор
- Кодирование H.265/HEVC или H.264 до 4Kp30
- Декодирование H.265/HEVC или H.264 до 4Kp60
- Акселератор ИИ – NPU производительностью 10 TOPS
- Системная память – 2 ГБ, 4 ГБ, 8 ГБ или 16 ГБ LPDDR5
- Накопитель
- Флеш-память UFS 3.1 объемом 64 ГБ, 128 ГБ, 256 ГБ или 512 ГБ
- Опциональная SPI NOR флеш-память
- 662 контакта с
- Накопитель – 2x SDIO (4-бит), совместим со стандартом SD/SDIO, до версии 3.0
- Интерфейсы отображения
- 4-линейный DisplayPort 1.4
- 4-линейный MIPI DSI (мультиплексируется с LVDS)
- 4-линейный eDP 1.4
- одноканальный LVDS (мультиплексируется с MIPI DSI)
- Камера – 2x 4-линейных MIPI CSI
- Совместим со спецификацией интерфейса MIPI Alliance версии 2.1
- До 4 линий данных с максимальной скоростью передачи данных 2,5 Гбит/с на линию
- Аудио
- 2 интерфейса I2S
- Аудиокодек I2S (расположен на несущей плате)
- Сетевые интерфейсы – Гигабитный Ethernet с TSN
- USB – 1x USB 3.1, 2x USB 2.0, 1x USB 2.0 OTG
- PCIe – PCIe Gen2
- Низкоскоростные интерфейсы ввода-вывода
- 4 интерфейса UART (UART A имеет Tx/Rx/CTS/RTS)
- 3 интерфейса SPI
- 2 интерфейса I2C
- 22 линии GPIO с поддержкой прерываний
- Безопасность (как часть SoC)
- Arm TrustZone
- Безопасная загрузка (RSA4096)
- Криптографический движок
- Генерация истинно случайных чисел (RNG)
- Напряжение питания – 5 В пост. тока ±5%
- Потребляемая мощность – менее 5 Вт
- Габариты – 45×45 мм ( форм-фактор SGET OSM Size-L )
- Диапазон рабочих температур
- Стандартный – от 0°C до +60°C
- Расширенный – от -40°C до +85°C (опционально)
- Влажность
- Эксплуатация: 5-90% отн. влажности, без конденсации
- Хранение: 5-95% отн. влажности (и эксплуатация с защитным покрытием)
- Ударные нагрузки и вибрация
- IEC 60068-2-64 и IEC-60068-2-27
- MIL-STD-202F, метод 213B, таблица 213-I, условие A и метод 214A, таблица 214-I, условие D
- HALT – термический стресс, вибрационный стресс, термический удар и комбинированные испытания
ADLINK предоставляет BSP на основе Yocto Linux для модуля (пока не обновлен для OSM-MTK520), а также может обеспечить поддержку Android и/или Ubuntu по запросу.
Не удалось найти информации о разработках для самого модуля MediaTek Genio 520 OSM, однако компания теперь предлагает комплект для разработки I-Pi OSM 510 , объединяющий более ранний модуль OSM-MTK510 с базовой платой OSM-EB4. Последнюю можно использовать с OSM-MTK520 как есть или с незначительными доработками.
Хотя это первый модуль OSM на базе SoC Genio 520, который мы видим, данный процессор ранее встречался в системном модуле AMobile SoM-SD520 формата SO-DIMM и одноплатном компьютере Radxa NIO 5A .
В настоящее время для модуля ADLINK представлено две SKU: OSM-MTK520-4G-64G-CT и OSM-MTK520-4G-64G-ER. Оба являются модулями OSM Size-L с восьмиядерным SoC Genio 520, 4 ГБ LPDDR5 и 64 ГБ UFS, но первая версия стандартная, а вторая — с расширенным диапазоном рабочих температур. Более подробная информация, включая техническое описание и руководство пользователя, доступна на странице продукта .
