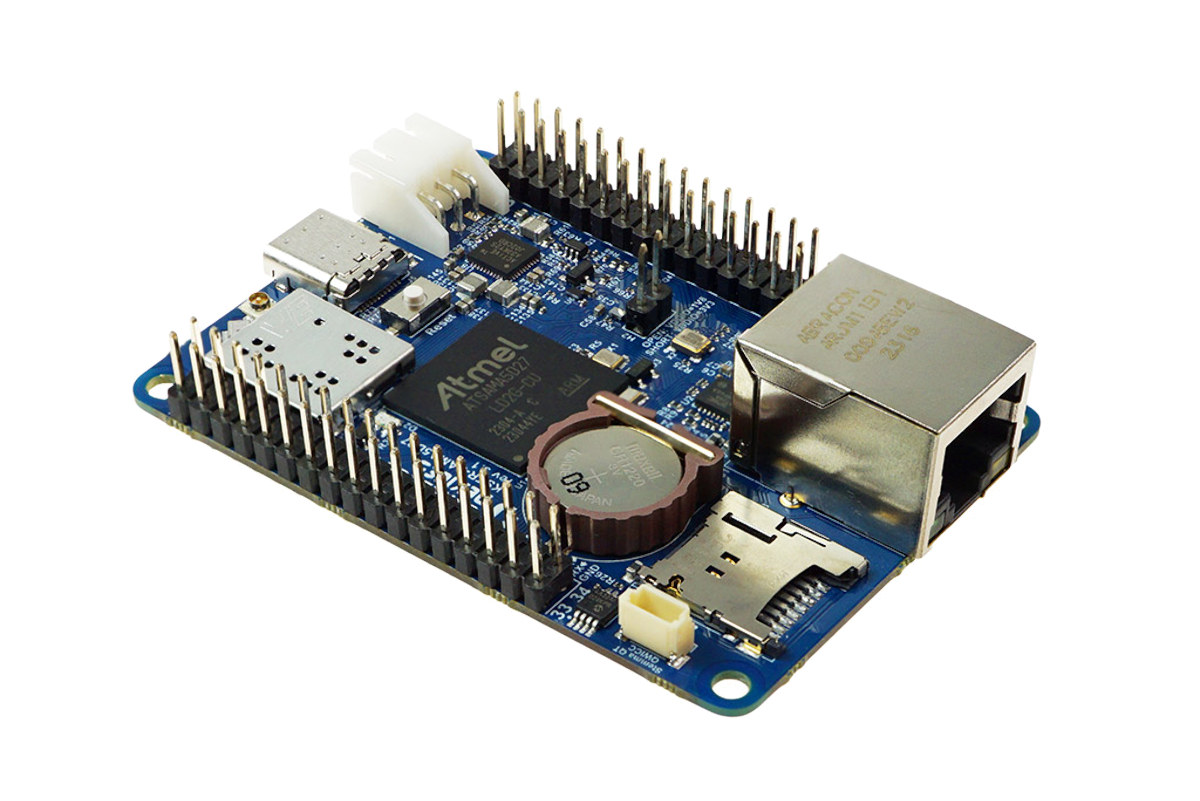

Conclusive Engineering KSTR-SAMA5D27 — это сверхкомпактный, энергоэффективный одноплатный компьютер на базе SiP Microchip SAMA5D27

Плата также оснащена слотом для карт microSD и EEPROM для хранения/конфигурации, Fast Ethernet, Wi-Fi 4 и Bluetooth 4.1, портом USB-C, двумя GPIO-разъемами и поддерживает питание от USB и аккумулятора. Она разработана для IoT-устройств, умных систем и приложений периферийных вычислений.

Характеристики Conclusive Engineering KSTR-SAMA5D7:

• SiP –   Microchip SAMA5D27
  • CPU – микропроцессор Arm Cortex-A5 @ 500 МГц
  • Системная память – 256 МБ LPDDR2
• Хранилище
  • Слот для карт microSD
  • EEPROM 4 КБ
• Сетевые интерфейсы
  • Разъем Ethernet RJ45 10/100 Мбит/с
  • WLAN 2.4 ГГц IEEE 802.11 b/g/n и Bluetooth 4.1
• USB
  • 1x USB 2.0 OTG Type-C
  • 1x USB 2.0 Host на разъеме расширения
• Расширение
  • 34-контактный и 30-контактный разъемы
    • 2x Flexcom (настраиваемые: I2C, SPI, UART)
    • I2C
    • 6-канальный ADC с Vref
    • 10-битный ISC (контроллер датчика изображения), поддержка 10-битных и 12-битных сенсоров
    • 4-канальный PWM
    • Timer I/O
    • CAN Bus
    • USB
    • Аудиовход PDMIC
    • Консольный UART
    • Контакты питания 3.3 В, 2.5 В, 1.8 В, 5.0 В и VBAT
  • Разъем Qwiic
• Отладка
  • Консольный отладочный UART на разъеме расширения
  • Разъем Conclusive Developer Cable
    • Системный UART
    • JTAG порт
    • Системная шина I2C (программирование EEPROM)
• Безопасность
  • Arm TrustZone
  • Secure Boot
  • Аппаратный шифратор
  • Монитор целостности памяти
• Разное
  • Кнопка сброса
  • 3 светодиода состояния – индикатор питания, системный индикатор активности, программируемый пользователем
  • Часы реального времени (RTC) на MPU
  • Резервное питание от батарейки (CR1220) для RTC и статической памяти
  • Выводы выбора напряжения VDDIO (3.3 В или 1.8 В)
• Управление питанием
  • 5В постоянного тока через порт USB Type-C
  • Внешний Li-Ion аккумулятор с поддержкой зарядки, контроля уровня заряда и температуры через 3-контактный разъём и контактные площадки для пайки.
  • Потребление (SoC)
    • Менее 200 мкА в энергоэффективном режиме с быстрым пробуждением
    • 5 мкА в резервном режиме
• Габариты – 70 x 50 мм

Conclusive Engineering обеспечивает поддержку Linux 6.1 & 6.5, U-Boot, Yocto Project, Buildroot и Ubuntu, а поддержка FreeBSD доступна по запросу. Документацию для начала работы, ссылки на образы ОС и исходный код можно найти на вики .

Семейство SAMA5D2 было впервые представлено в 2018 году, а большинство плат и модулей, которые мы освещали, были выпущены с 2019 по 2021 год, включая Jupiter Nano , компактный системный модуль HaneSOM , Arrow Shield96 и плату с ошибочным названием «Giant» в форм-факторе Adafruit Feather . Хотя сам чипу около 8 лет, плата KSTR-SAMA5D7, по всей видимости, относительно новая, и образцы были доступны в онлайн-магазине компании с прошлого года.

Образцы одноплатного компьютера Microchip SAMA5D27 можно приобрести за $119 (+ НДС) в магазине Conclusive . Дополнительную информацию можно найти на странице продукта .
