Компания emCraft , более известная своими системами-на-модулях на базе Linux и uCLinux , на днях выпустила систему-на-модуле SOM-NRF9151 на базе SiP (система-в-корпусе) Nordic Semi nRF9151 Arm Cortex-M33 с возможностью подключения LTE-M, NB-IoT и DECT NR+, а также функциональностью GNSS.
SoM также оснащен 16 МБ SPI флэш-памяти, nPMIC1300 для управления питанием, слотом для карты Nano SIM и местом для eSIM. Вводы-выводы и сигналы питания выводятся через два 50-контактных разъема «плата-плата», а компания предоставляет стартовый комплект с базовой платой для оценки.
Технические характеристики emCraft SOM-NRF9151:
- SiP – Nordic Semi nRF9151
- Процессор – Arm Cortex-M33 @ 64 МГц
- Память – 256 КБ SRAM
- Хранилище – 1 МБ флэш-памяти
- Беспроводная связь – модем LTE-M, NB-IoT и DECT NR+ с GNSS
- Диапазоны LTE 700–2200 МГц: B1–B5, B8, B12, B13, B17–B20, B25, B26, B28, B65, B66, B85
- Класс мощности 5 20 дБм
- Класс мощности 3 23 дБм
- Поддержка диапазона 1,9 ГГц NR+
- Сертифицировано для работы по всему миру
- Безопасность – Arm TrustZone + Arm CryptoCell
- Память – 16 МБ SPI NOR флэш-памяти
- Антенны – разъемы u.fl для внешних антенн LTE и GNSS с встроенным усилителем RF (GPS)
- Интерфейс хоста – 2x 50-контактных разъема B2B с шагом 0,4 мм
- GPIO
- I2C, UART
- Аналоговые входы (АЦП)
- Штифт сосуществования
- Сигналы для конфигурации программного обеспечения nPM1300
- Сигналы питания, такие как 5 В, VBAT, 3 В, GND
- Разное – держатель SIM-карты, RTC, опционально eSIM
- Управление питанием
- Напряжение питания – +5В
- Микросхема управления питанием Nordic nPM1300 для зарядки аккумулятора и работы в режиме пониженного энергопотребления
- Размеры – 55 x 30,5 мм.
Блок-схема
emCraft предоставляет Zephyr BSP на основе Nordic SDK, предварительно интегрированный с настроенным приложением Nordic Asset Tracker v2 и поддерживающий обновления FOTA (Firmware-Over-The-Air) и облачное подключение через облако Nordic. Более подробную информацию о прошивке и программном обеспечении вы найдете на веб-сайте документации, включая ссылки на исходный код на GitHub.

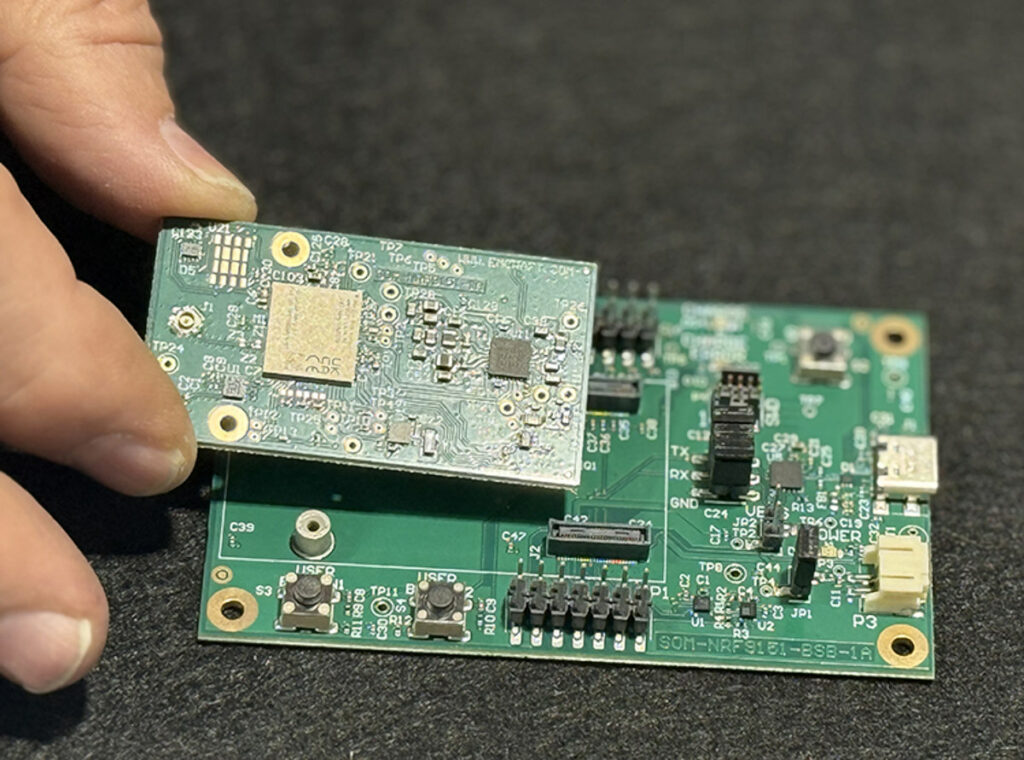

Компания также предлагает стартовый комплект SOM-NRF9151 с модулем nRF9151 и базовой платой разработки для оценки, создания прототипа и ранней разработки программного обеспечения. Несущая плата оснащена портом USB-C для питания и программирования, датчиком IMU, барометром и датчиком температуры, несколькими разъемами для ввода-вывода, питания и конфигурации, несколькими светодиодами и кнопками, а также разъемом для батареи.
Компания emCraft не предоставила информацию о ценах и наличии для комплекта nRF9151 system-on-module и starter kit, и вам придется связаться с ними, чтобы приобрести комплект. Дополнительную информацию можно найти на странице продукта .
