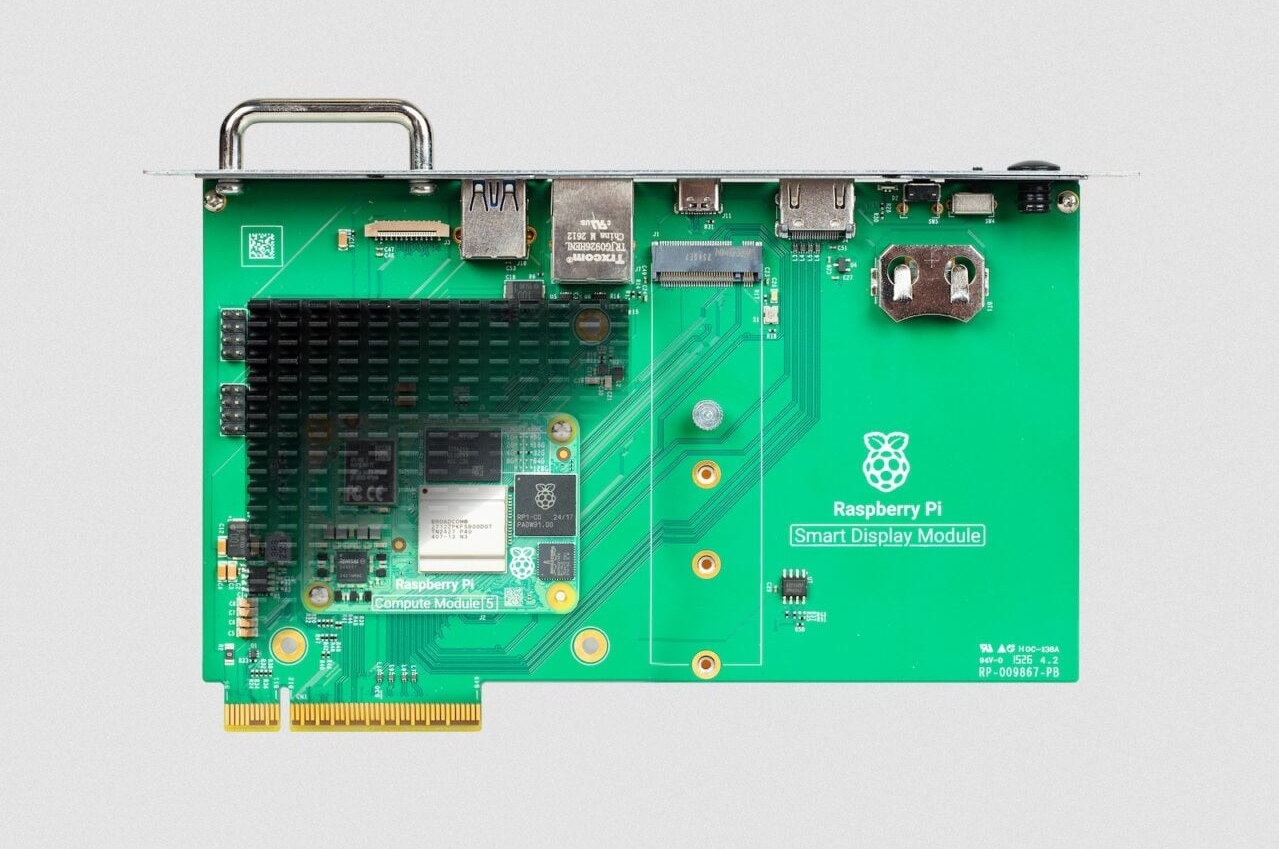

Raspberry Pi Smart Display Module — это несущая плата для CM5, совместимая со спецификацией Intel Smart Display Module (SDM), а точнее с форм-фактором SDM-L (в отличие от меньшего варианта SDM-S).

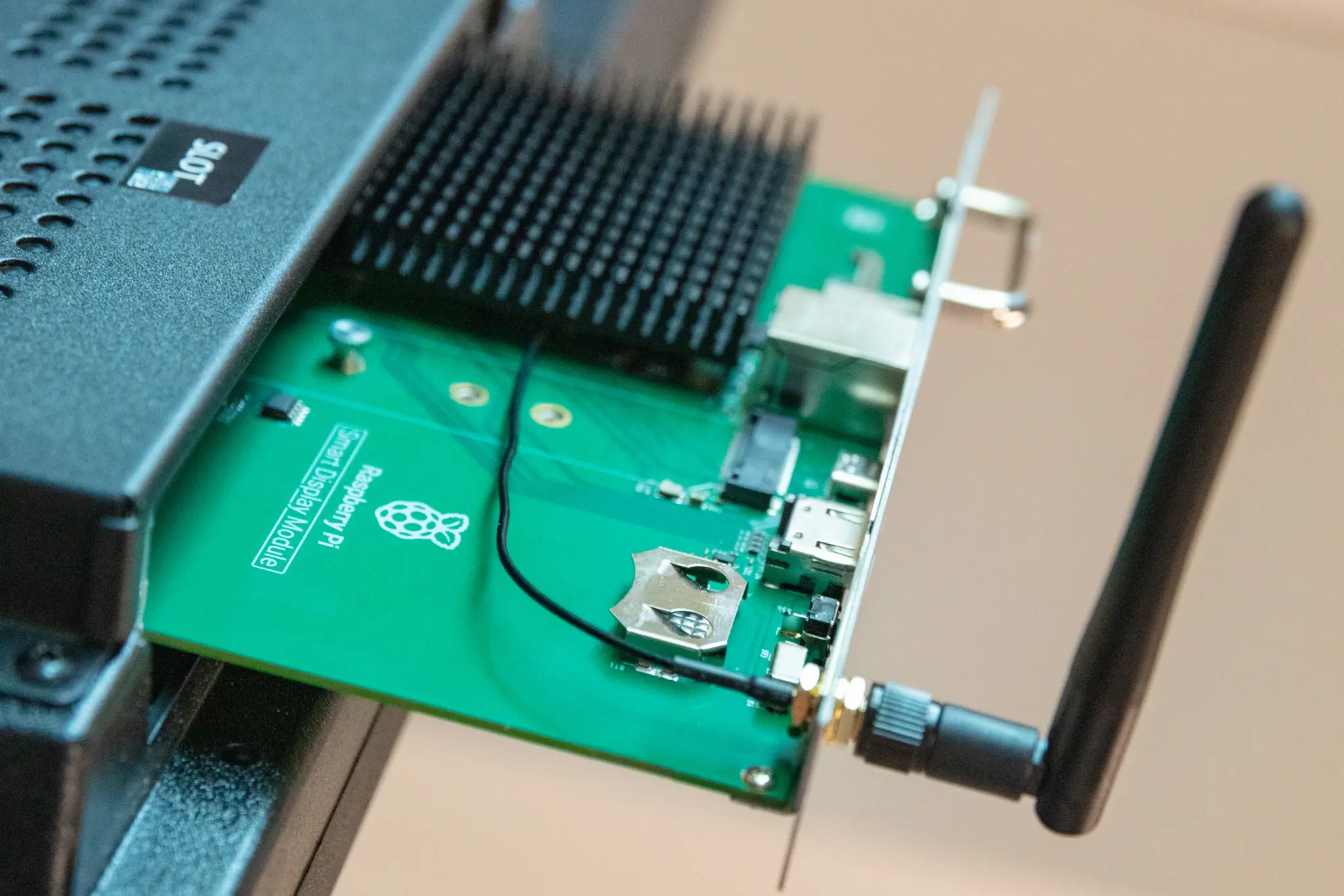

Стандарт Intel SDM существует уже много лет, и впервые о нем было написано в 2018 году, освещая Axiomtek SDM300s (SDM-S) module . Эти карты предназначены для подключения к совместимым цифровым вывескам, киоскам, POS-системам и так далее. Они оснащены стандартным 98-контактным краевым разъемом PCIe с сигналами USB 3.0, HDMI 1.4/2.0, I2C/UART/SPI, а также портами Ethernet, HDMI, USB и слотом расширения M.2.

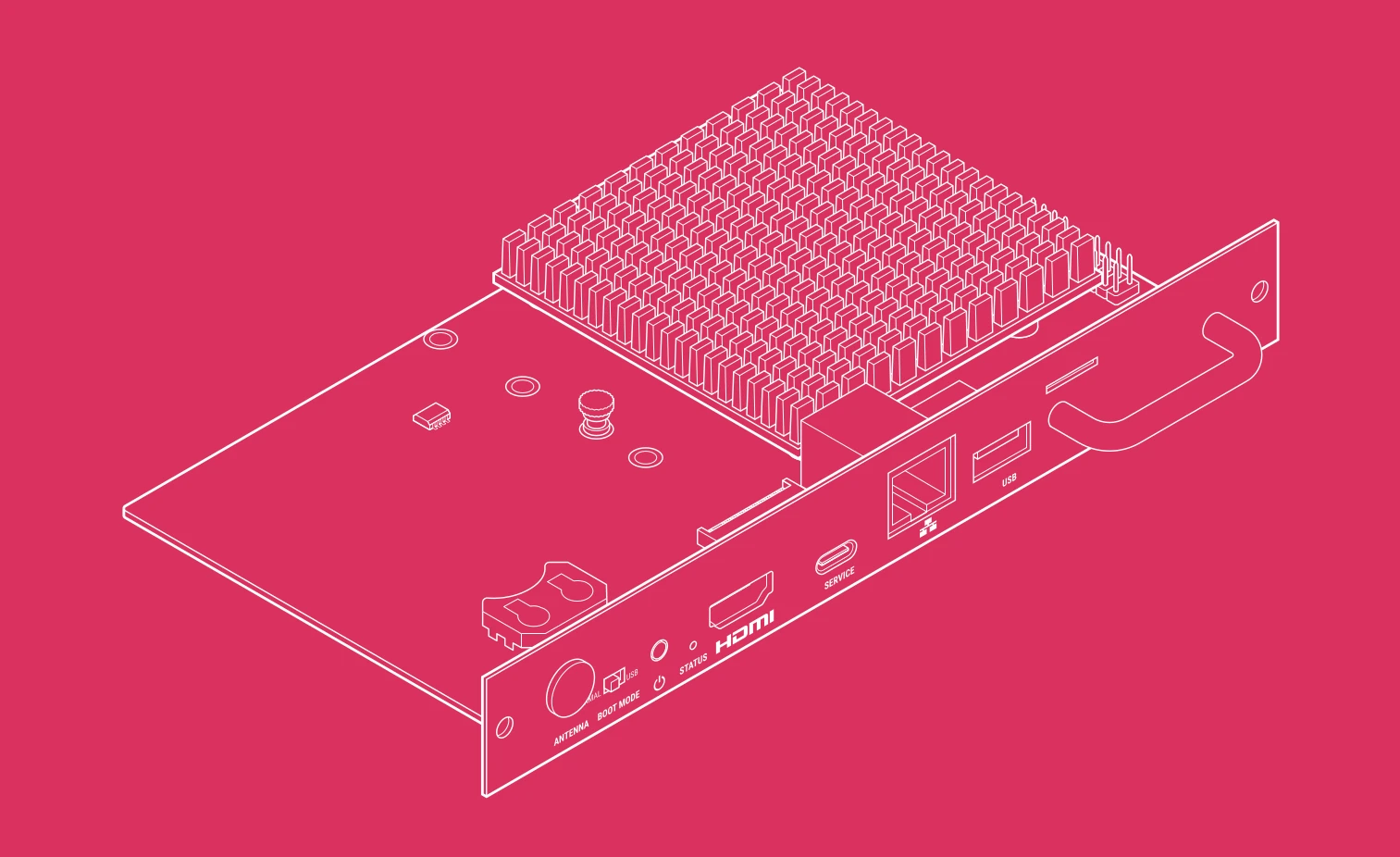

Характеристики Raspberry Pi Smart Display Module:
- Совместим с Raspberry Pi Compute Module 5
- Видеовыход — полноразмерный порт HDMI 2.0
- Камера — 22-контактный разъем MIPI DSI/CSI-2 (внутренний)
- Сеть
- Порт Gigabit Ethernet RJ45
- WiFi 5 и Bluetooth 5.2 (на CM5) с антенной U.FL
- USB
- Порт USB 3.0 Type-A
- Порт USB 2.0 Type-C только для программирования Compute Module 5
- Стандартный краевой разъем Intel SDM (96-контактный PCIe x8)
- HDMI 2.0
- USB 3.0
- 2× I2C
- SPI общего назначения
- UART
- Расширение – сокет M.2 M-key PCIe, совместимый с модулями 2230, 2242, 2260 и 2280 (обычно накопители или ускорители ИИ)
- Прочее
- Переключатель режима загрузки
- Внешняя кнопка питания
- LED-индикатор
- Разъем для батареи RTC (CR2032)
- Крепление для антенного комплекта Raspberry Pi
- Питание – +12 В и +3,3 В через разъём SDM (уточняется)
- Габариты – 193 × 115 × 25 мм
- Вес – 225 граммов в собранном виде; 146 граммов в качестве отдельного модуля
- Жизненный цикл – доступность как минимум до января 2036 года
Raspberry Pi Smart Display Module поставляется с пассивным алюминиевым радиатором, четырьмя винтами M3 для крепления радиатора, двумя винтами M2 для крепления Compute Module 5 и винтом крепления накопителя для фиксации карты M.2.
Нет специального программного обеспечения для платы-носителя CM5 SDM, поэтому большинство, вероятно, установит Raspberry Pi OS вместе с предпочитаемым CMS-решением для цифровых вывесок. Хотя Raspberry Pi не указывает рекомендуемые дисплеи, модуль разработан в сотрудничестве с Sharp Display Solutions Europe, поэтому можно ожидать, что их продукт тестировался с ним. Некоторые продукты включают крупноформатные дисплеи Sharp MESSAGE-line, M-series 2-го поколения и P-series 6-го поколения.
Модуль Raspberry Pi Smart Display продается по цене $30 плюс налоги и стоимость доставки у авторизованных дистрибьюторов. Более подробную информацию можно найти на странице продукта .
