NXP представила компактную плату разработчика FRDM-IMX95-PRO на основе прикладного процессора i.MX 95 в большем корпусе 19×19 мм. Она оснащена интерфейсом 10GbE, поддержкой трех радиоинтерфейсов: Wi-Fi 6, Bluetooth 5.4 и 802.15.4, а также двумя слотами M.2 Key-M для карт ускорения ИИ или SSD.
Плата также оснащена памятью LPDDR5-6400 объемом 16 ГБ, флеш-памятью eMMC объемом 32 ГБ и демонстрационным интерфейсом GoPoint от NXP для применений в робототехнике, промышленных сетях и обработке изображений.

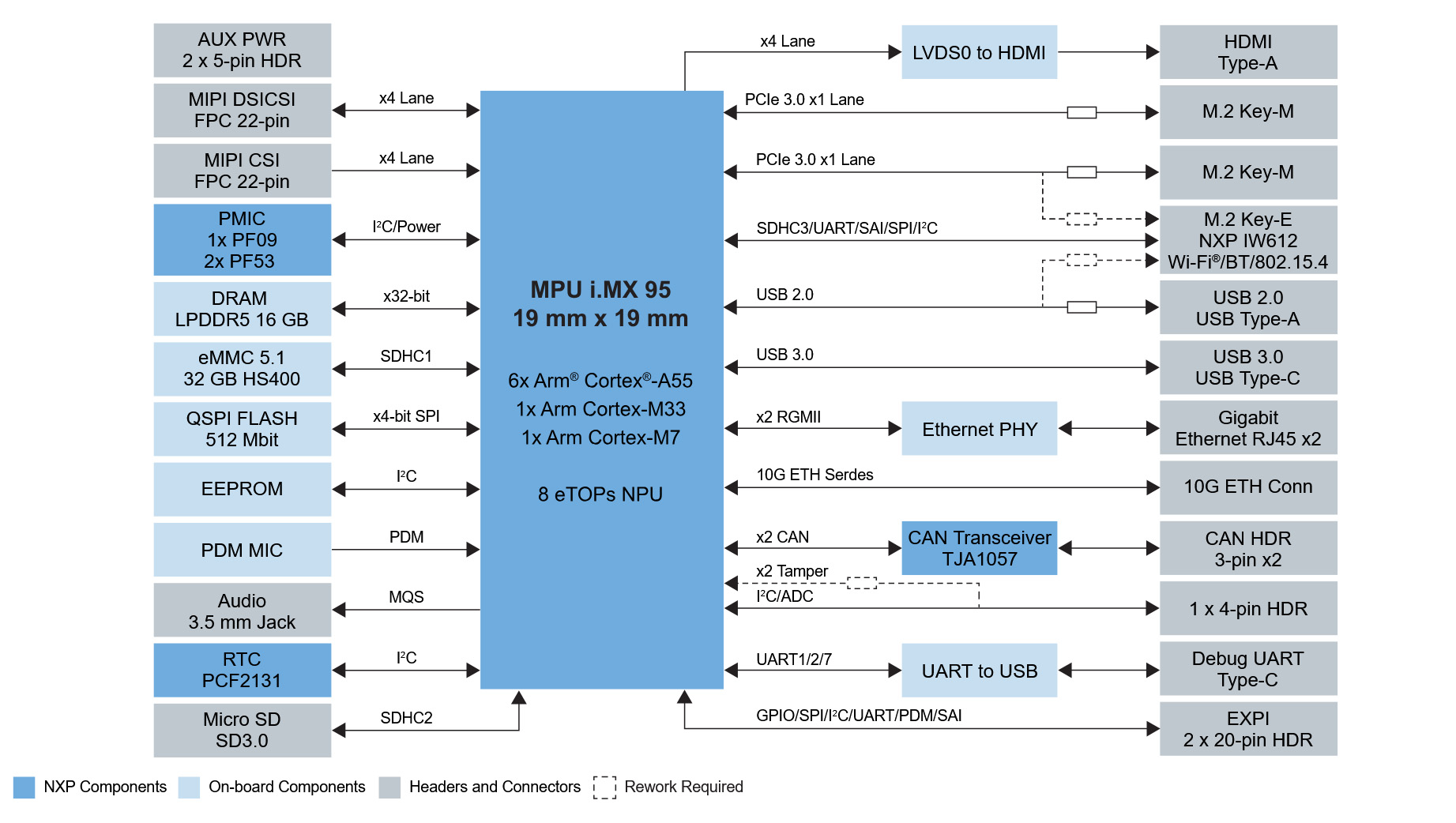

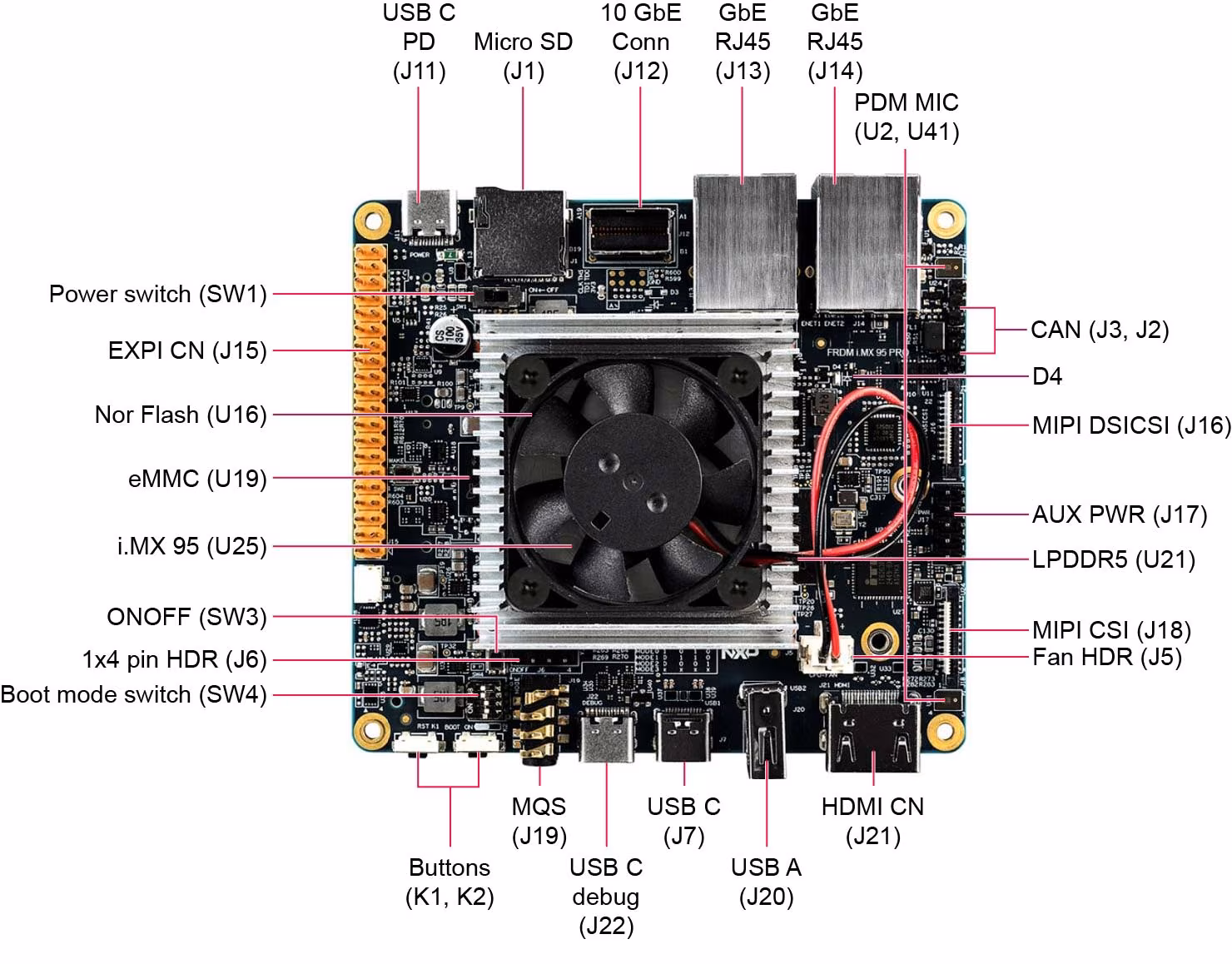

ехнические характеристики платы FRDM-IMX95-PRO:
- SoC – NXP i.MX 95
- Процессор
- До 6 прикладных ядер Arm Cortex-A55 с тактовой частотой 1.8/2.0 ГГц, 32 КБ кэша инструкций и кэша данных, 64 КБ кэша L2 и 512 КБ кэша L3
- 1x Arm Cortex-M7 ядро реального времени с тактовой частотой 800 МГц
- 1x Arm Cortex-M33 ядро безопасности с тактовой частотой 333 МГц
- GPU – Arm Mali-G310 V2 графический процессор для 2D/3D ускорения с поддержкой OpenGL ES 3.2, OpenCL 3.0
- VPU
- 1080p60/4Kp30 H.265 и H.264 кодирование и декодирование
- Кодер JPEG, декодер JPEG
- Декодирование – 4Kp30/1080p60 HEVC/H.265, VP9, VP8, AVC/H.264 (базовый / основной / высокий профиль)
- Кодирование – 4Kp30/1080p60 HEVC/H.265, AVC/H.264
- AI-ускоритель – NXP eIQ Neutron 8 eTOPS нейропроцессорный блок (NPU)
- Процессор
- Системная память – 16 ГБ 32-битная память LPDDR5 @ 6400MT/s
- Хранилище
- 32 ГБ встроенной памяти eMMC 5.1
- 512 Мбит QSPI FLASH
- Слот для карт MicroSD 3.0
- 2x слота M.2 Key-M для SSD и карт ИИ-ускорителей
- Интерфейс дисплея/камеры
- Разъем HDMI (через 4-канальный интерфейс LVDS-HDMI)
- Разъем MIPI-DSI (мультиплексирован с одним разъемом MIPI-CSI)
- 2x разъема MIPI-CSI
- Аудио
- Аудиоразъем 3,5 мм (поддержка MQS)
- 2x встроенных микрофона с импульсно-плотностной модуляцией (PDM)
- Сеть
- Разъем SlimSAS для Ethernet 10 Гбит/с (10GbE)
- 2x разъема RJ45 Gigabit Ethernet
- Опциональный модуль Wi-Fi 6, Bluetooth 5.4 и IEEE 802.15.4 через слот M.2 Key-E
- USB
- Разъем USB 3.0 Type-C
- Разъем USB 2.0 Type-A
- Порт USB 2.0 Type-C, предназначенный для последовательной отладки UART
- Порт USB Type-C, предназначенный только для входа Power Delivery (PD)
- Последовательный интерфейс
- 2x 3-контактные разъёмы CAN
- 4-контактный разъём для I2C и АЦП, а также контакт защиты от вскрытия
- Расширение
- 2x разъёма M.2 Key-M для карт ИИ (например, Ara240 DNPU) или SSD
- Слот M.2 Key-E (J8) для опционального беспроводного модуля IW612 (PN: LBES5PL2EL)
- 2x 20-контактные разъёмы расширения ввода/вывода
- Разное
- DIP-переключатель конфигурации загрузки (SW4)
- Кнопки сброса и загрузки (K1, K2)
- Выключатель питания (SW1)
- 3x разъема для вентиляторов (1x сверху; 2x на нижней стороне)
- RTC с поддержкой внешней батареи-таблетки
- 4x светодиода на обратной стороне
- Электропитание
- Порт USB Type-C PD (требуется совместимый адаптер 20 В / 5 А)
- Встроенные микросхемы управления питанием (PF09 и PF53)
- 2x 5-контактных HDR для AUX-PWR
- Размеры – 100 x 90 мм (10-слойная печатная плата HDI)
- Соответствие – FCC Part 15

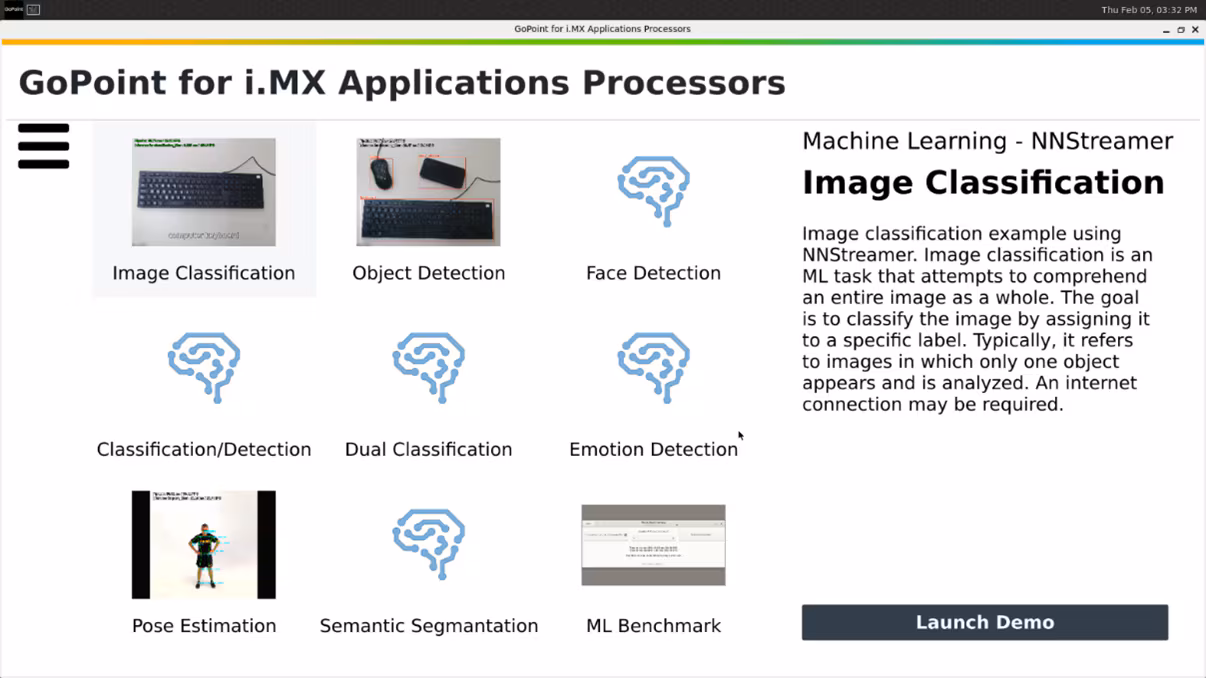

Что касается программной поддержки, плата использует i.MX Linux BSP, который включает файлы и исходный код, необходимые для загрузки Linux с eMMC или SD-карты. Также можно использовать готовые образы Linux от NXP или создать собственный BSP на основе Yocto. NXP также выпустила Application Code Hub (ACH) для примеров программного обеспечения и GoPoint GUI для запуска готовых демонстраций и изучения возможностей Edge AI SoC.
Ранее сообщалось о некоторых других SBC и SoM на базе процессора NXP i.MX 95, включая модуль ADLINK OSM-IMX95 OSM Size-L и Gateworks’ Catalina GW9200 Промышленная SBC с гибкими возможностями расширения mini PCIe и M.2. Однако такие платы, похоже, построены на базе SoC в корпусе 15×15 мм, тогда как новая FRDM-IMX95-PRO — первая рассмотренная отладочная плата, в которой используется более крупная версия i.MX 95 SoC в корпусе 19×19 мм, для более быстрой памяти (16 ГБ LPDDR5 до 6400 МТ/с), встроенной поддержки 10GbE и двойного расширения M.2 (2x PCIe Gen3) для дискретных NPU.
Отладочная плата FRDM-IMX95-PRO в настоящее время указана по цене $300.00 в магазине NXP , хотя она всё ещё помечена как «Ожидается поступление». Более подробную информацию, включая руководства пользователя, файлы проектирования и сведения о программном обеспечении, можно найти на странице продукта .
