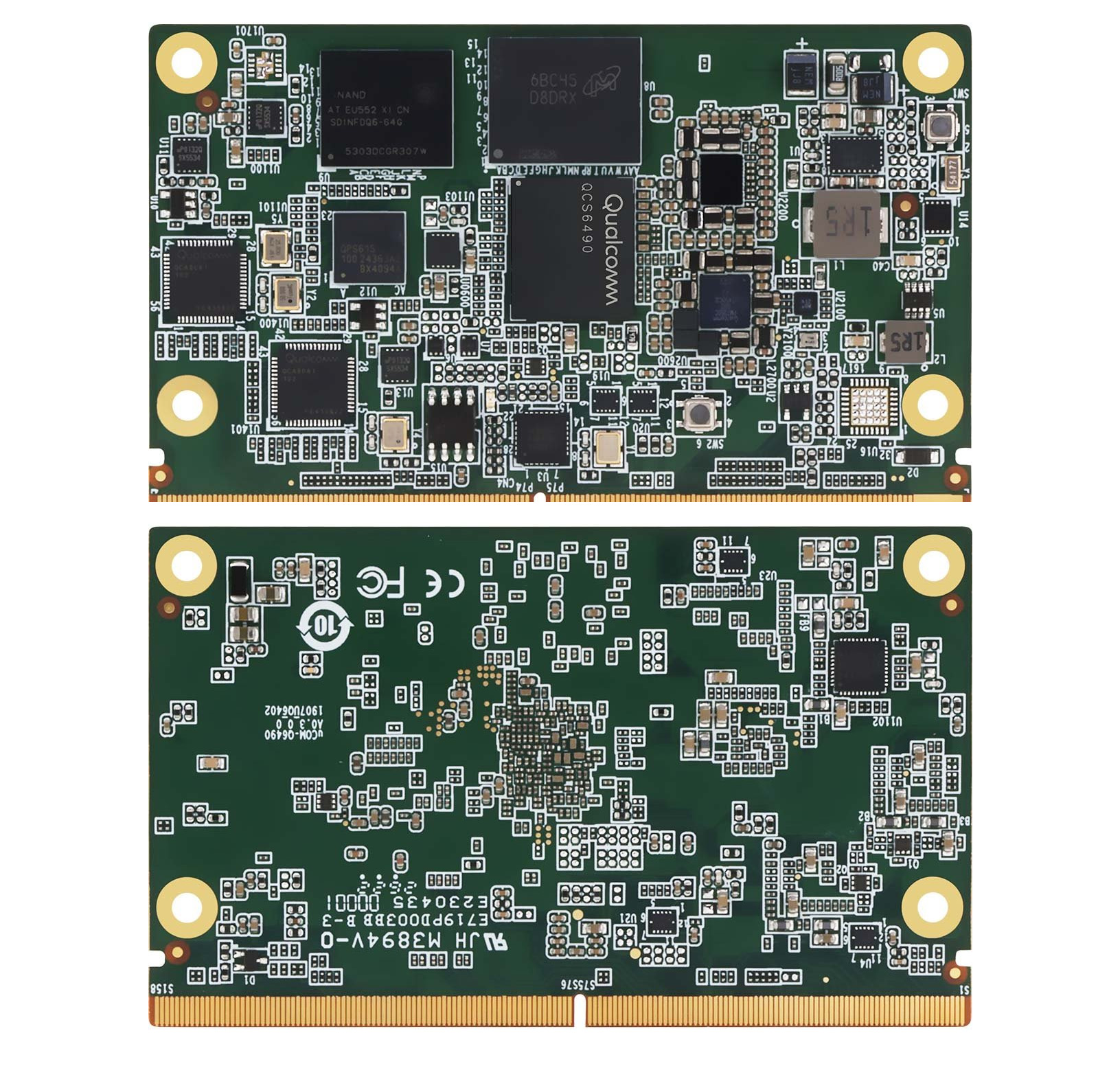

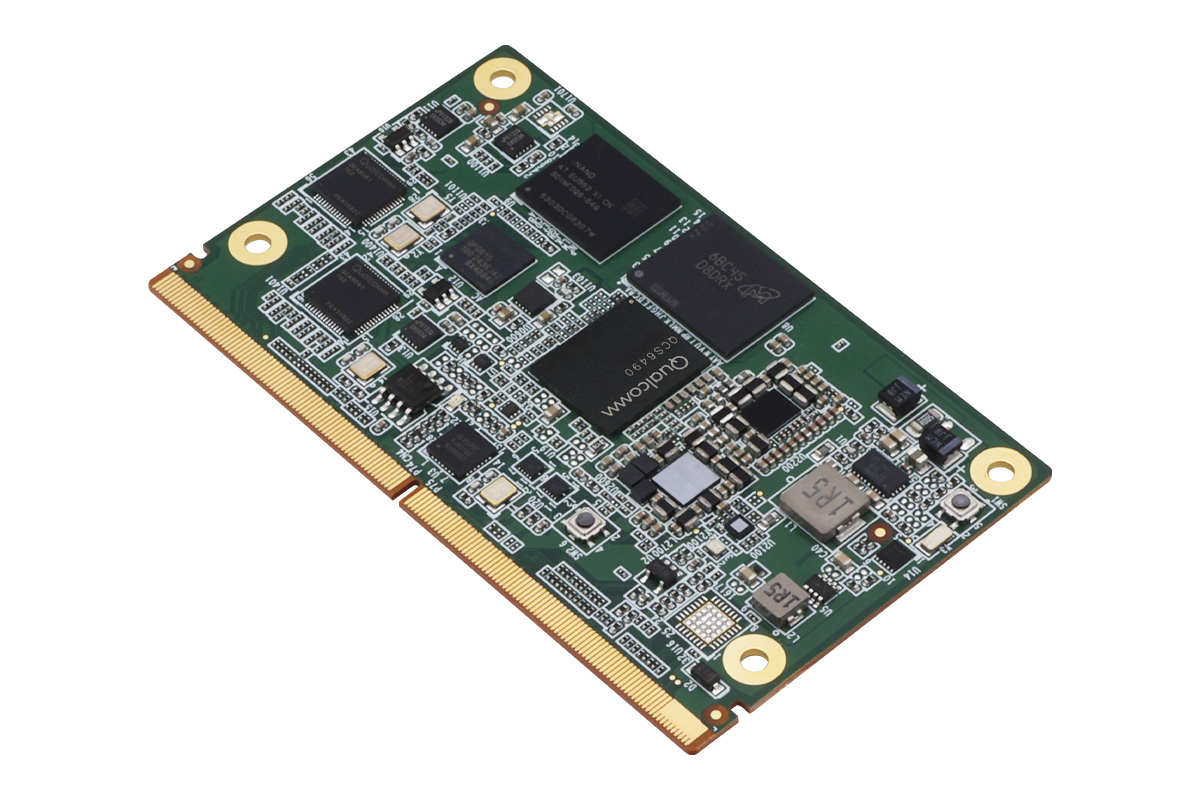

AAEON uCOM-Q6490 — это SoM (System-on-Module), соответствующий стандарту SMARC 2.1, построенный на базе восьмиядерного SoC Qualcomm Dragonwing QCS6490, предназначенный для робототехники, здравоохранения, промышленной автоматизации и цифровых вывесок.
Модуль размером 82 × 50 мм поставляется с объемом памяти LPDDR5 до 16 ГБ и встроенным хранилищем UFS до 64 ГБ, а его стандартный краевой разъем MXM 3.0 предоставляет интерфейсы SDIO 3.0, PCIe 3.0, два порта GbE, USB 3.1 и USB 2.0, а также UART, SPI, I2C, I2S, GPIO и выход DisplayPort 1.4 с поддержкой 2K при 60 Гц. Модуль предназначен для LiDAR-сенсоров, IMU, камер, роботизированных контроллеров, умных дисплеев и других промышленных периферийных устройств.
Технические характеристики AAEON uCOM-Q6490:
- SoC – Qualcomm Dragonwing QCS6490
- CPU – восьмиядерный Kryo 670 с 1 ядром Gold Plus (Cortex-A78) @ 2,7 ГГц, 3 ядрами Gold (Cortex-A78) @ 2,4 ГГц, 4 ядрами Silver (Cortex-A55) @ до 1,9 ГГц
- GPU – Adreno 643L @ 812 МГц с поддержкой Open GL ES 3.2, OpenCL 2.0, Vulkan 1.x, DX FL 12
- DSP – Hexagon DSP с двумя HVX и 4K HMX
- VPU – Adreno 633 VPU, декодирование до 4K60 для H.264/H.265/VP9, кодирование до 4K30 для H.264/H.265; поддержка воспроизведения HDR10 и HDR10+
- Spectra ISP – 64 Мп / 36 + 22 Мп / 3×22 Мп при 30 кадр/с ZSL; 192 Мп без ZSL
- AI – ИИ-движок Qualcomm 6-го поколения, который объединяет Compute Hexagon DSP с двумя Hexagon Vector eXtensions (HVX), сопроцессором Hexagon (Hexagon CP) 2.0 и тензорным ускорителем Hexagon для обеспечения производительности ИИ до 12 TOPS
- Системная память – до 16 ГБ встроенной LPDDR5
- Хранилище
- до 64 ГБ UFS
- Встроенное EEPROM

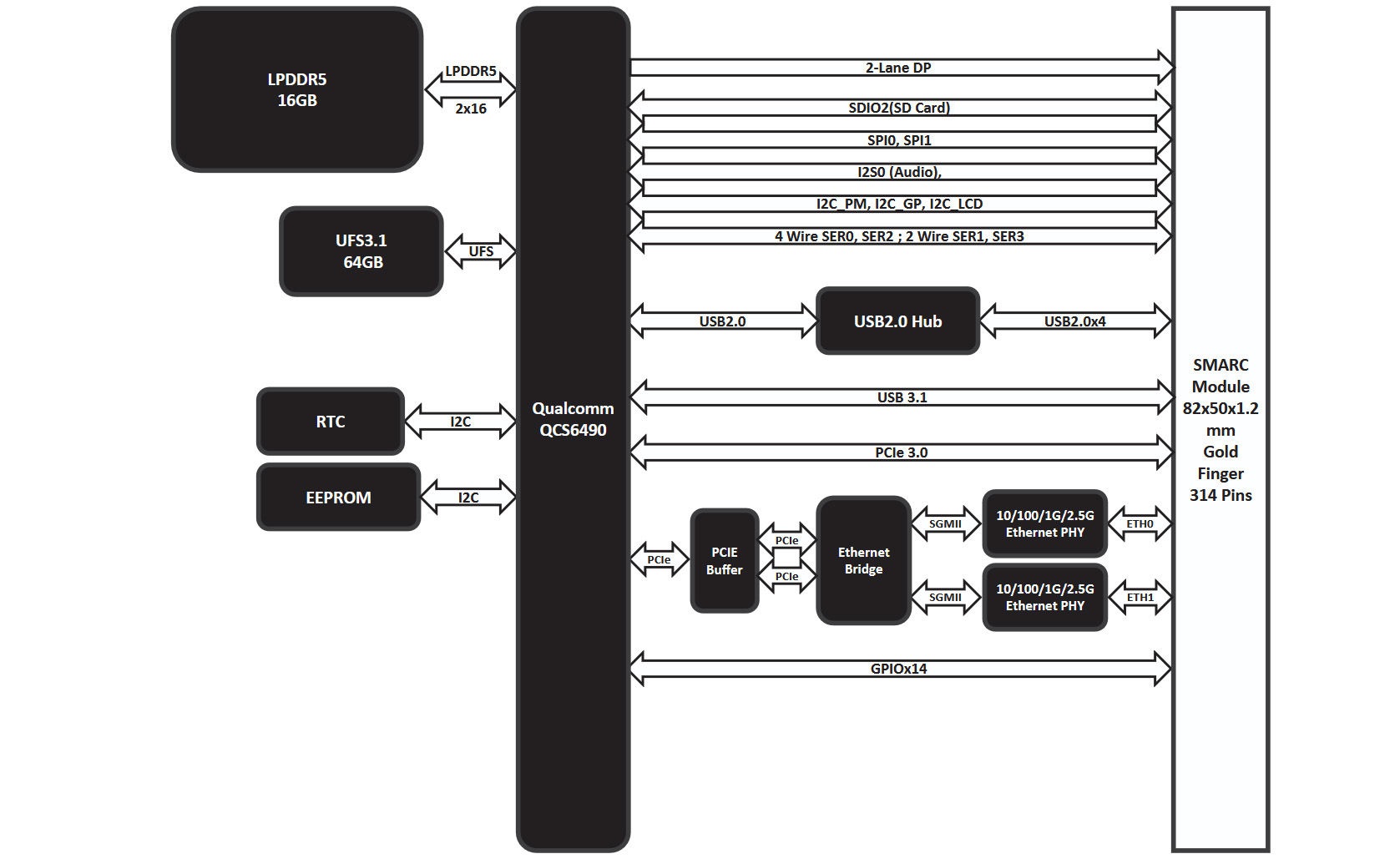

- Сеть – 2x 2.5Gbps Ethernet PHY (см. диаграмму ниже, но, по-видимому, ограничено скоростью GbE)
- Интерфейсы через 314-контактный разъем MXM 3.0
- Хранение данных – интерфейс SDIO 3.0, предназначенный для SD-карты
- Дисплей – DisplayPort (DP 1.4) с поддержкой разрешений до 2K @ 60 Гц
- Аудио – 1x I2S
- USB
- 1x USB 3.1
- 4x интерфейса USB 2.0 через хаб-контроллер на модуле SMARC
- Последовательный интерфейс – 2x UART (4-проводной, 1.8V) и 2x UART (2-проводной, 1.8V, один зарезервирован как отладочный порт)
- Расширение
- 14-битный GPIO (включая один, предназначенный для PWM), 2x SPI и 3x I2C
- 1x PCIe 3.0 x1
- Разное
- Часы реального времени (RTC)
- Выбор загрузки модуля UFS
- Питание
- Питание – DC 3 В до 5,25 В
- Потребляемая мощность – 33,12 Вт
- Размеры – 82 мм x 50 мм; соответствует SMARC 2.1 форм-фактору.
- Вес – 20 граммов
- Диапазон температур
- Рабочая – стандартная: 0°C до 60°C; расширенная: -40°C до 85°C (по запросу).
- Хранение – от -40°C до 85°C
- Рабочая влажность – от 0% до 95% относительной влажности, без конденсации
- Сертификаты – CE/FCC Class A
- MTBF – 3 050 991 часов
SoM поддерживает QC Linux с ядром 6.6.97, загружаясь с встроенного хранилища UFS. Помимо этого, AAEON предоставляет очень ограниченную информацию о поддержке программного обеспечения.

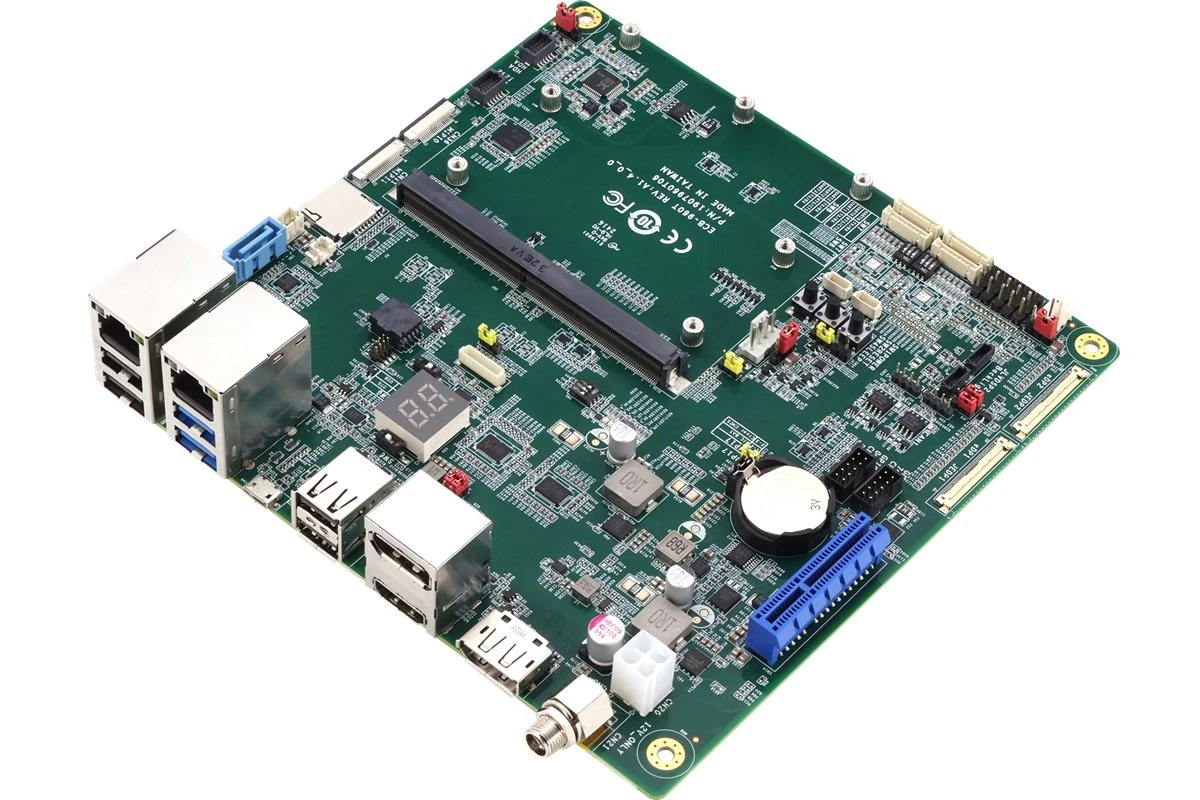

AAEON также указывает ECB-960T-A18-0002 в качестве платы-носителя для SoM uCOM-Q6490. Однако найти можно только более раннюю плату-носитель ECB-960T , которая была снята с производства в 2020 году. Также существует плата-носитель ECB-960T Pro SMARC, которая может быть похожа на новый вариант A18, о котором нет никакой информации.
По сравнению с другими SoM-модулями на базе Qualcomm QCS6490 SMARC 2.1 такими как Tria/MSC SM2S-QCS6490 и Sagire Edge AI 600, AAEON uCOM-Q6490 использует другой подход, поскольку в нем отсутствуют интерфейсы MIPI для камеры и дисплея Dragonwing SoC, поэтому инженерам придется полагаться на интерфейсы DisplayPort и USB для приложений, требующих дисплея и/или камер.
Дополнительная информация о SoM-модуле uCOM-Q6490 доступна на странице продукта и в пресс-релизе .
