M5Stack представила PaperColor ESP32-S3 devkit в прошлом мае, но если требуется более высокая скорость обновления, новый Paper Mono может стать лучшим выбором. Комплект основан на 3,97-дюймовом монохромном сенсорном e-Paper дисплее и также поддерживает дальнюю и ближнюю связь через LoRa и NFC.

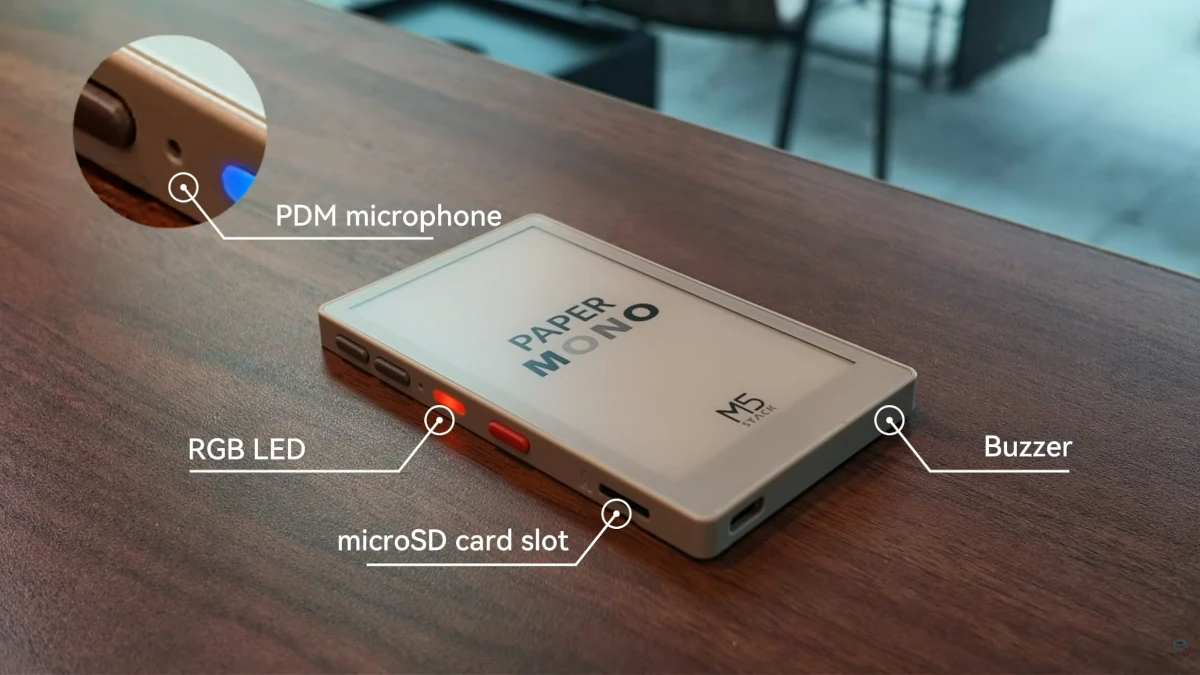

Devkit включает 8MB PSRAM, 16MB flash, слот для microSD-карты, PDM-микрофон и зуммер для аудиовзаимодействия, 6-осевой IMU, RTC, несколько кнопок и RGB-светодиод. Paper Mono не имеет порта расширения и питается от порта USB-C и аккумулятора емкостью 1150 мА·ч. Также предлагается версия Lite без LoRa и NFC.

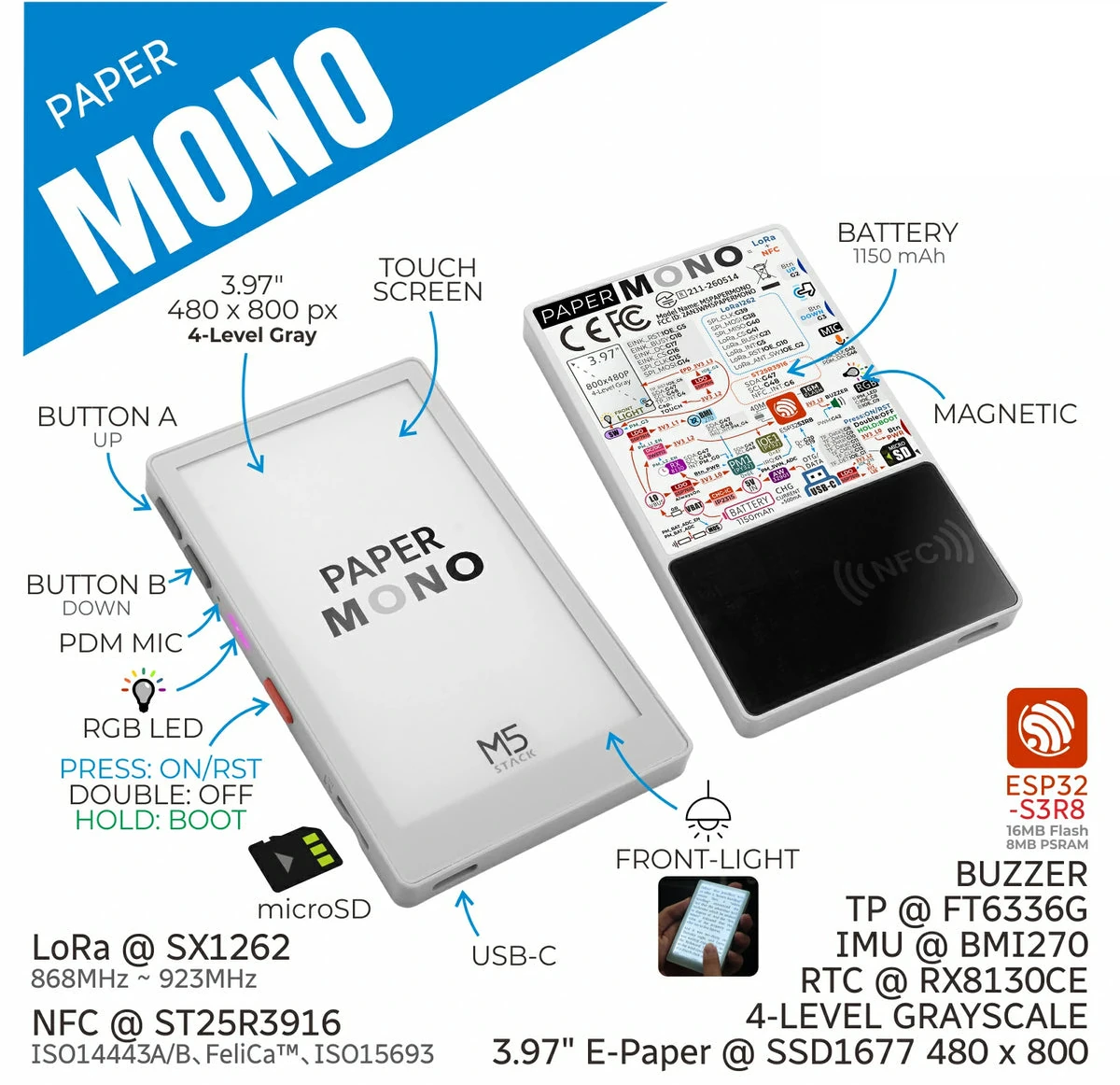

Технические характеристики M5Stack Paper Mono:
- SoC – Espressif ESP32-S3R8
- CPU – двухъядерный микроконтроллер Tensilica LX7 с тактовой частотой до 240 МГц и векторными инструкциями для ускорения ИИ
- Память – 8MB PSRAM
- Беспроводная связь – 2.4 ГГц WiFi 4 и Bluetooth 5.0 LE + Mesh-соединение
- Хранилище
- 16 МБ SPI flash
- Слот для MicroSD-карты
- Дисплей – 4-дюймовый монохромный сенсорный дисплей e-Paper
- Разрешение – 800×480
- драйвер SSD1677
- дисплей с 4-уровневой шкалой серого
- Режимы/скорость обновления
- epd_quality – 4.71 с
- epd_text – 0.45 с
- epd_fast – 0.34 с
- epd_fastest – 0.07 с; примечание: в демонстрационном режиме видно остаточное изображение
- емкостный сенсорный контроллер FT6336G
- Встроенная фронтальная подсветка
- Аудио
- PDM-микрофон (LMD4737T261-AC02)
- Встроенный зуммер
- Беспроводная связь
- WiFi 4 и Bluetooth LE через ESP32-S3

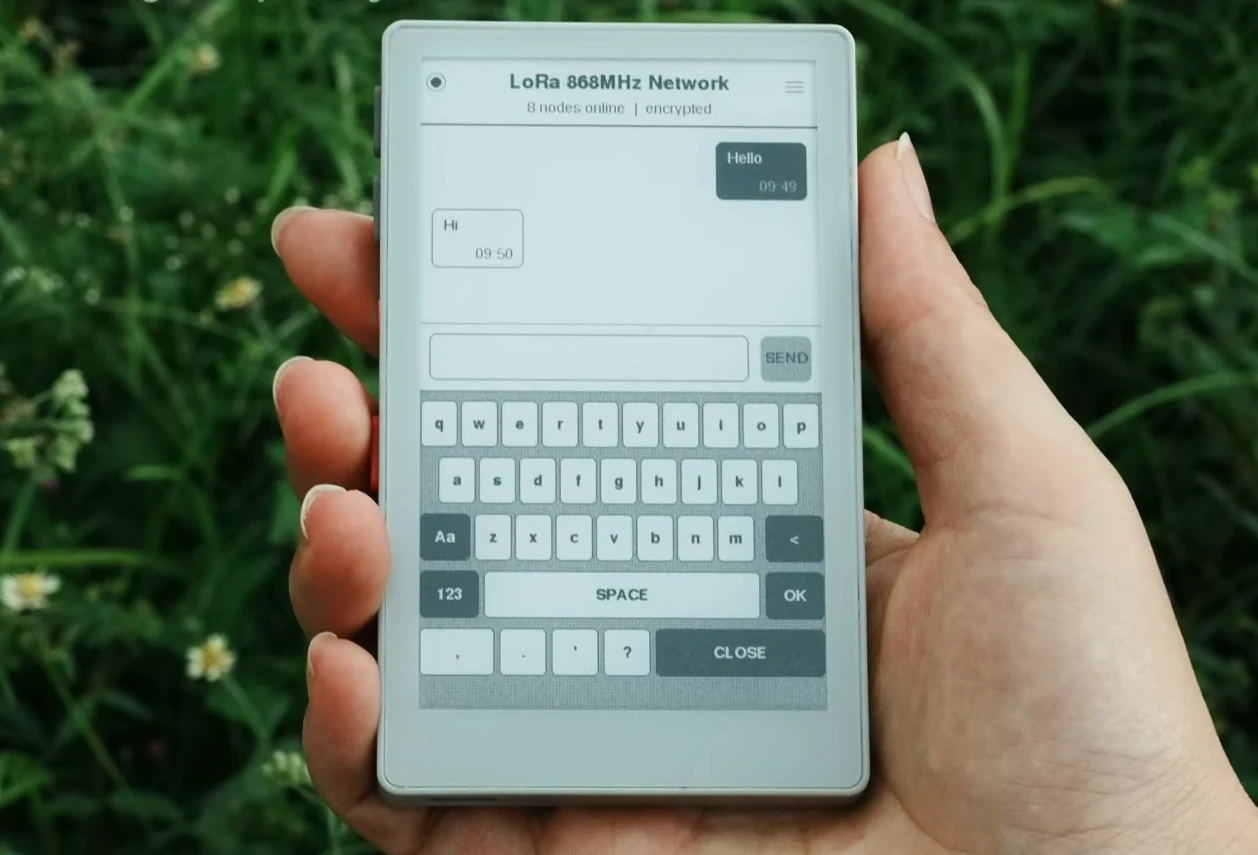

- LoRa – через модуль Stamp LoRa-1262 (Semtech SX1262); диапазон частот 868 МГц ~ 923 МГц; встроенная FPC-антенна
- NFC – через ST25R3916; поддерживает ISO14443A, ISO14443B, FeliCa, ISO15693
- USB – порт USB Type-C для питания и программирования
- Сенсор – 6-осевой BMI270 IMU
- Прочее
- Кнопка питания/загрузки/сброса, кнопки A/B (Вверх/Вниз)
- RGB-светодиод
- RX8130CE — часы реального времени (RTC)
- Электропитание
- 5 В через порт USB Type-C
- Встроенный аккумулятор 1150 мАч
- Потребление – TBD
- Размеры – 101 x 61 x 7.95 мм
- Вес – 74.7 грамма
M5Stack обеспечивает поддержку Arduino IDE, визуальной среды программирования UiFlow 2 и фреймворка ESP-IDF. Можно найти ресурсы для начала работы, схемы, демонстрацию различных режимов обновления и дополнительные технические ресурсы на сайте документации .
Также доступны два репозитория исходного кода на GitHub :
- M5PaperMono-UserDemo – заводская прошивка на основе ESP-IDF
- M5PaperMono-OTP-Demo – пример OTP от производителя электронной бумаги. Рекомендуется для достижения лучшего срока службы панели и стабильности обновления
Целевые применения включают электронные книги, вывески на электронной бумаге, терминалы контроля доступа, устройства аутентификации личности и интеллектуальные транспортные терминалы.
M5Stack продает Paper Mono и Paper Mono Lite (без NFC, без LoRa) за $65/$55 в магазине компании , или $55 за модель Paper Mono Lite без LoRa и NFC. Компания сообщает, что количество ограничено, и следующая партия появится в следующем году. Он больше не значится на AliExpress.
