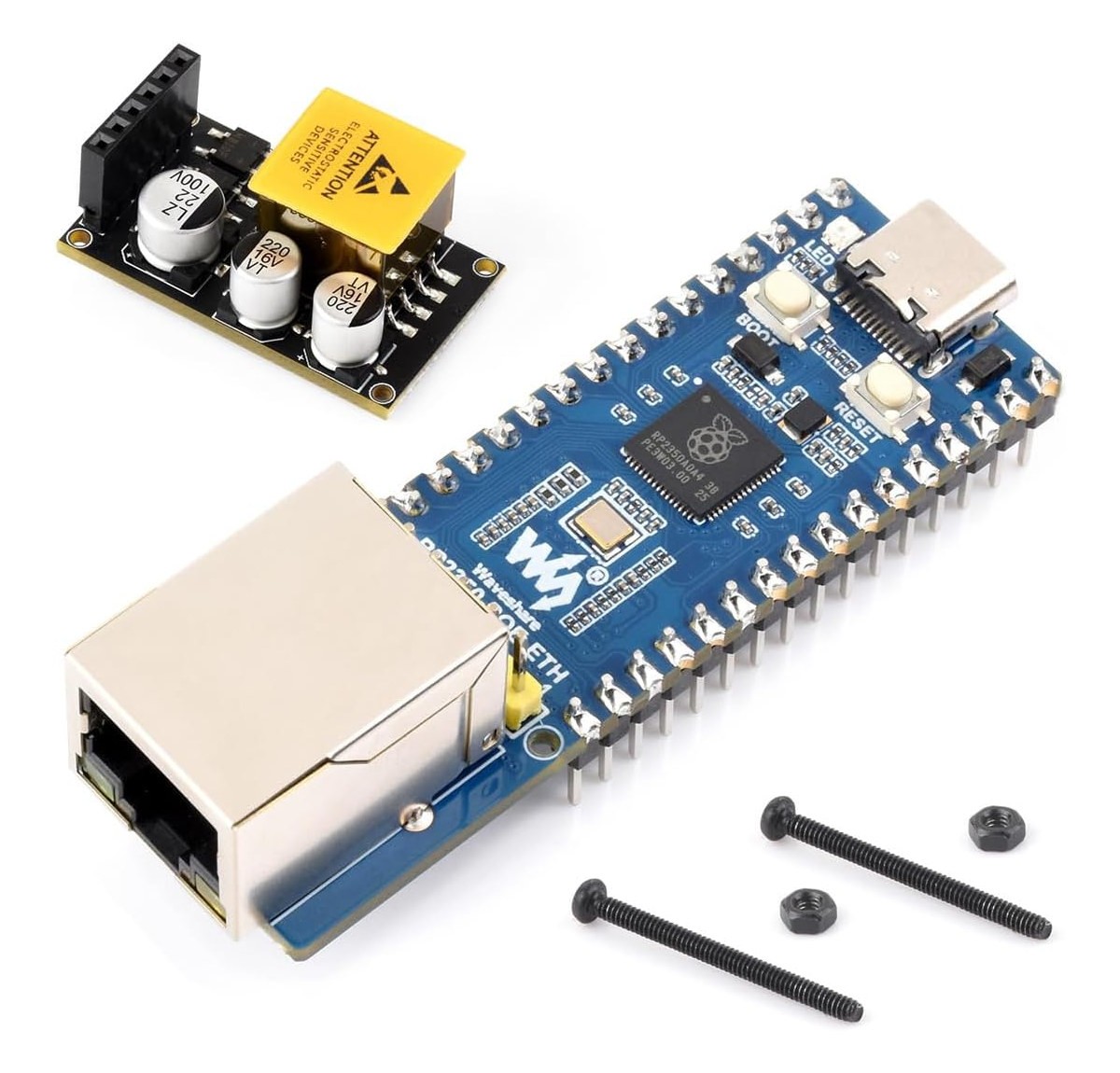

Waveshare RP2350-POE-ETH — это плата на Raspberry Pi RP2350 с Ethernet, реализованным через микросхему W6300, поддержкой опционального PoE (Power-over-Ethernet) и двумя разъемами GPIO.
Были рассмотрены несколько плат Raspberry Pi RP2350 с Ethernet от WIZNet, включая W5100S-EVB-Pico2, W5500-EVB-Pico2 и W6300-EVB-Pico2 , но ни одна не была заявлена с поддержкой PoE на тот момент. С тех пор 4-контактный модуль WizPOE-P1 изменяет это, и плата Waveshare RP2350-POE-ETH предлагает более доступный вариант.
Технические характеристики Waveshare RP2350-POE-ETH:
- Микроконтроллер – Raspberry Pi RP2350A
- Процессор
- Двухъядерный процессор Arm Cortex-M33 @ 150 МГц
- Двухъядерный 32-разрядный RISC-V Hazard3 @ 150 МГц
- До двух ядер могут использоваться одновременно: либо 2x Arm, либо 2x RISC-V, либо 1x Arm + 1x RISC-V
- Память – 520 КБ внутренней ОЗУ
- ПЗУ – 8 КБ OTP-памяти
- Процессор
- Память – 16 Мбит SPI NOR flash
- Ethernet
- Порт Ethernet RJ45 10/100 Мбит/с через чип WIZnet W6300 «iEthernet»
- 6-контактный разъем PoE для опционального модуля
- USB – порт USB 1.1 Type-C для питания, данных и программирования
- Расширение – 2x 16-контактный со сквозными и кастелированными отверстиями
-
- До 20 GPIO
- 2x UART, 2x SPI, 2x I2C
- 16x ШИМ
- 4x 12-битный 500 квыб/с аналого-цифровой преобразователь (АЦП)
- 3x блоки программируемого ввода-вывода (PIO) , всего 12 конечных автоматов
- Периферия HSTX
- 1x таймер с 4 будильниками
- 1x счетчик реального времени
-

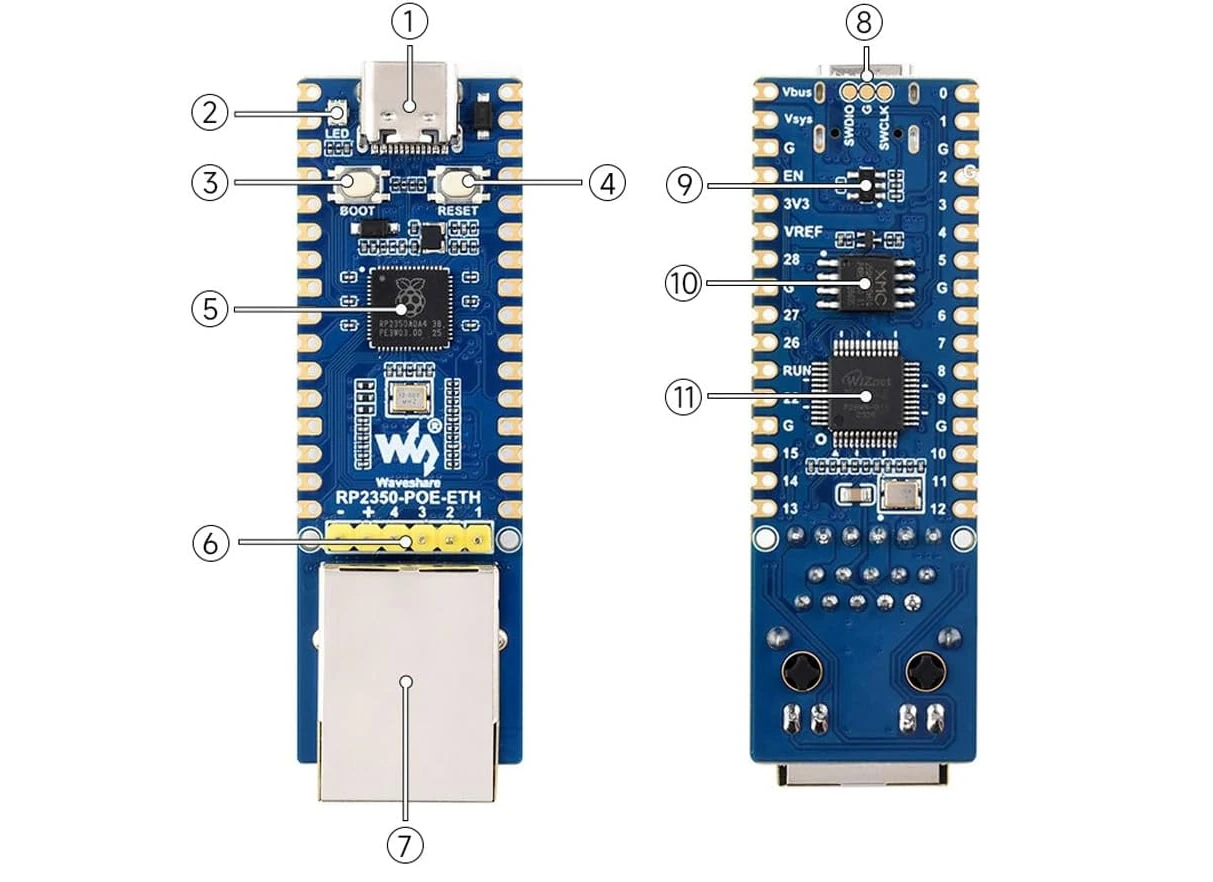

- Отладка – 3x контакта для SWD (8)
- Разное
- Кнопки Boot (3) и Reset (4)
- Светодиод WS2812 RGB (2)
- Питание
- 5V через порт USB-C
- Опционально PoE (802.3af)
- Линейный стабилизатор с малым падением напряжения (LDO); 3.3V при до 800mA
- Габариты – PCB: 63 x 21 мм; с разъемами USB и RJ45: 65.88 x 21 мм

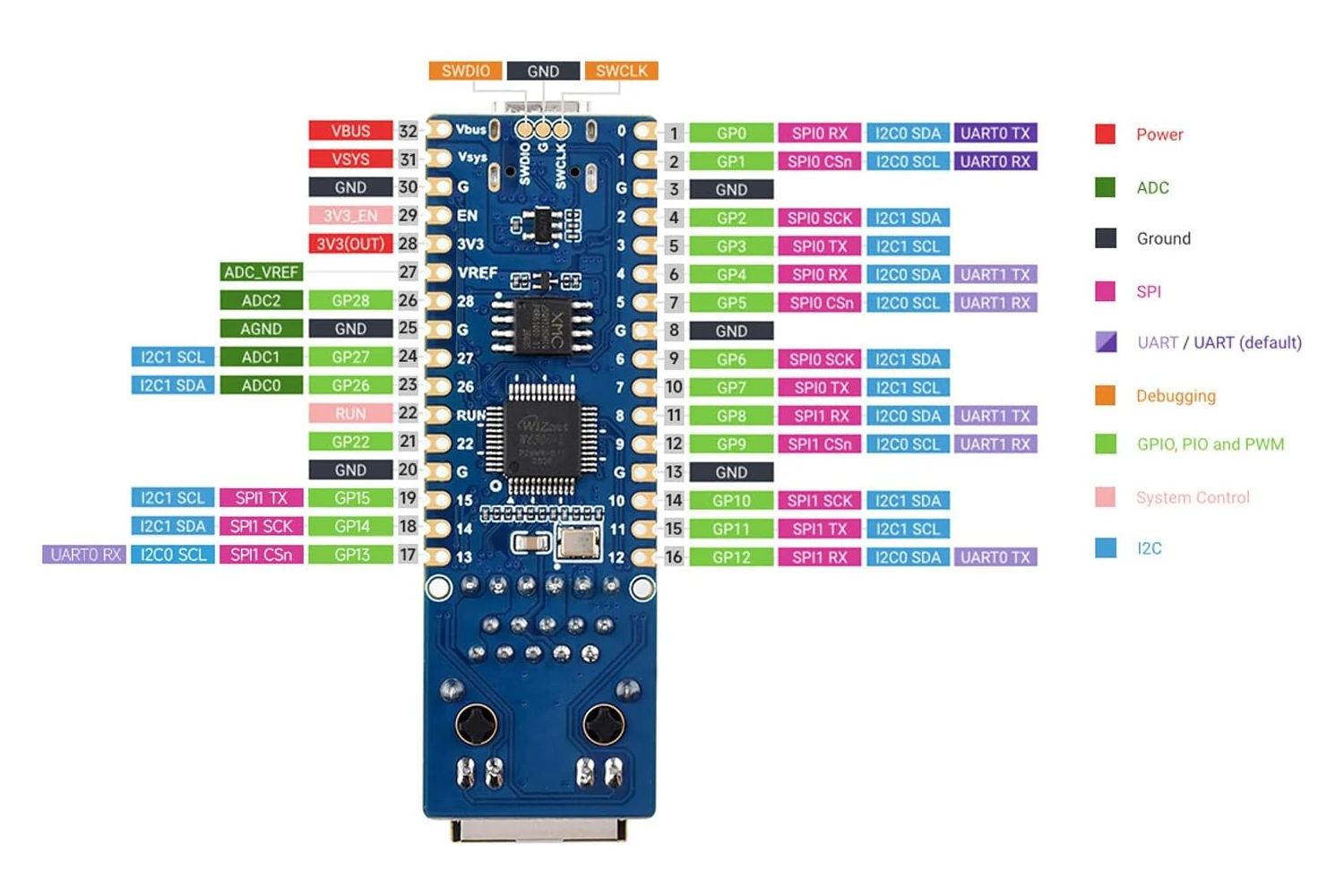

Waveshare предоставляет поддержку языков программирования MicroPython, C/C++ и Arduino. Дополнительные технические подробности (например, PDF-схемы, схему распиновки…) и инструкции по началу работы вы найдете на вики-странице и репозитории GitHub с прошивкой и примером кода MQTT через Ethernet, сообщающего информацию о батарее на всех трех языках.
Помимо плат RP2350 PoE от Waveshare и WIZNet, вы также найдете более широкий ассортимент плат PoE на базе ESP32 или таких продуктов, как M5Stack Unit PoE-P4 , MakerFabs MAUWB for Home Assistant , Waveshare ESP32-P4-ETH и других .

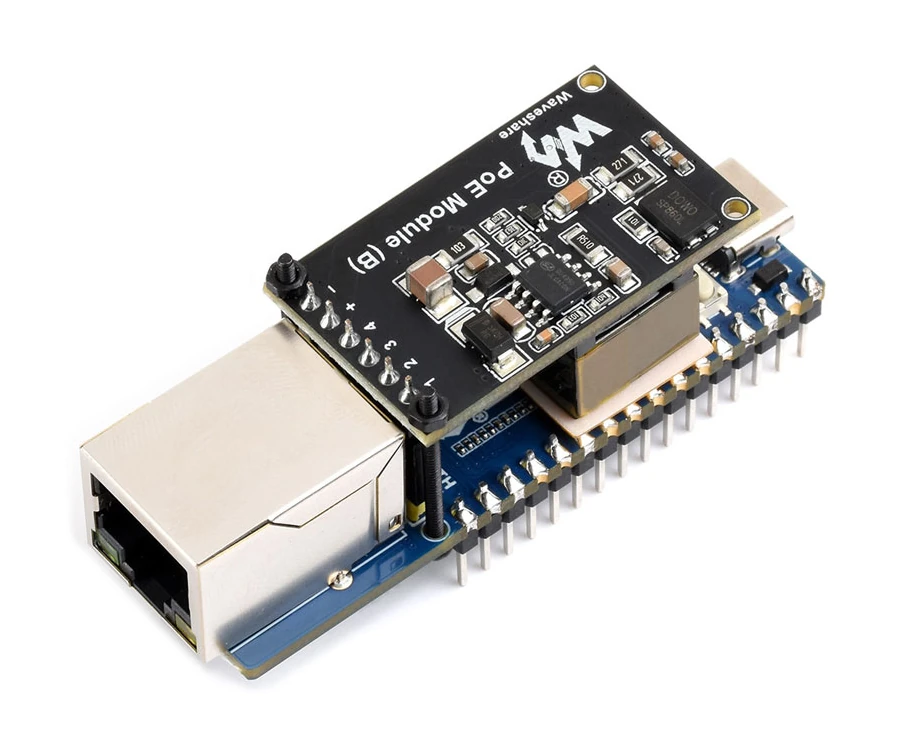

Модуль PoE (B) от Waveshare, установленный на плате RP2350-POE-ETH-MПлата RP2350-PoE-ETH доступна в четырех вариантах (без PoE, без PoE + припаянные гребенки, PoE, PoE + припаянные гребенки) по цене от $16.19 до $20.33 на AliExpress , от $21.11 до $27.99 на Amazon и от $13.99 до $18.99 в магазине Waveshare .
