WIZnet W6300-EVB-Pico2 — это плата разработки, которая объединяет микроконтроллер Raspberry Pi RP2350 с новым контроллером Ethernet W6300 QSPI, обеспечивающим скорость передачи данных более 80 Мбит/с.
За эти годы WIZNet выпустила несколько контроллеров Ethernet 10/100 Мбит/с, которые подключаются к микроконтроллерам через SPI, но скорость часто ограничена 15–70 Мбит/с из-за низкой тактовой частоты SPI и небольших буферов. Контроллер Ethernet WIZNet W6300 может обеспечить более высокую скорость благодаря системному тактовому генератору 150 МГц, интерфейсу QSPI с четырьмя линиями данных, 64 КБ SRAM и 4 КБ буфера TX/RX для каждого из 8 сокетов.
Контроллер Ethernet W6300 QSPI
Характеристики и спецификации W6300:
- Хост-интерфейс – высокоскоростной QSPI (MODE 0/3), системная шина с 2 адресными сигналами и 8-битными данными
- Внутренняя SRAM-память объемом 32 КБ для буферов Tx/Rx (всего 64 КБ)
- 8х независимых разъемов с памятью 64 КБ
- Интегрированный физический уровень Ethernet 10BaseT / 10BaseTe / 100BaseTX
- Автоматическое согласование (полный и полудуплекс, на базе 10 и 100)
- Auto-MDIX только в режиме автосогласования
- Фрагментация IP не поддерживается
- Аппаратные протоколы TCP/IP – TCP, UDP, IPv6, IPv4, ICMPv6, ICMPv4, IGMP, MLDv1, ARP, PPPoE
- Двойной стек IPv4/IPv6
- Поддержка команд без сокетов – ARP, PING, ICMPv6 (PING, ARP, DAD, NA, RS); команды для автоматической настройки IPv6 и мониторинга сети
- Режим пониженного энергопотребления Ethernet и переключение системных часов для экономии энергии
- Пробуждение по локальной сети через UDP
- Светодиодные индикаторы сети (полный/полудуплекс, соединение, скорость 10/100, активный)
- Напряжение питания – рабочее напряжение 3 В с допуском входного/выходного сигнала 5 В
- Корпус – 48-контактный LQFP и QFN бессвинцовый корпус
Помимо интерфейса SPI/QSPI, этот тип контроллера Ethernet подходит для микроконтроллеров, поскольку он оснащен TCP/IP Offload Engine (TOE), поэтому все сетевые операции выгружаются на контроллер. На веб-сайте документации есть больше технических подробностей, включая техническое описание, справочные схемы (PDF и Altium), файлы Gerber и информацию о плате W6300-EVB-Pico2 на веб-сайте компании.

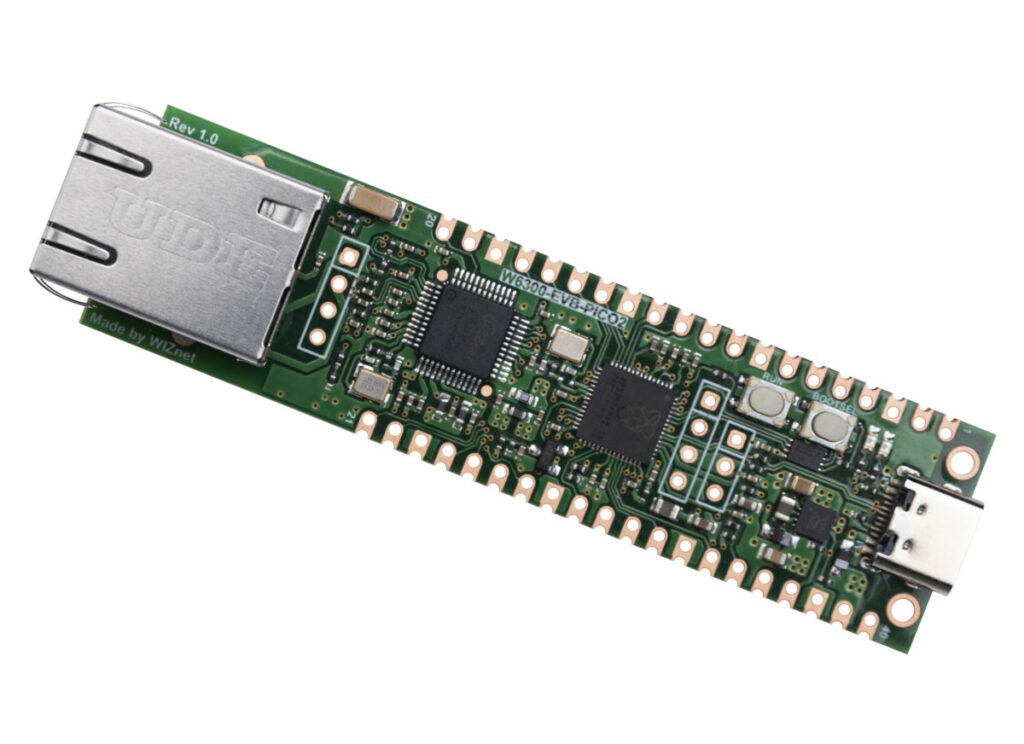

Плата W6300-EVB-Pico2 с микроконтроллером RP2350 и контроллером Ethernet W6300
Плата W6300-EVB-Pico2 похожа на платы W5100S-EVB-Pico2 и W5500-EVB-Pico2 с микроконтроллером Raspberry Pi RP2350 в сочетании с контроллером Ethernet W5100S и W5500, но новая плата на базе W6000 должна обеспечивать лучшую производительность Ethernet.
Технические характеристики W6000-EVB-Pico2:
- Микроконтроллер – Raspberry Pi RP2350A
- ЦП – двухъядерный процессор Arm Cortex-M33 с тактовой частотой 150 МГц (ядра RISC-V не упоминаются)
- Память – 520 КБ встроенной ОЗУ
- 8 КБ хранилища одноразовых паролей
- Хранилище – 16 Мбит SPI флэш-память
- Ethernet – порт Ethernet RJ45 10/100 Мбит/с через чип WIZnet W6300 «iEthernet», описанный выше
- USB – 1х порт USB C-Type для питания, передачи данных и программирования
- Расширение – 2x 20-контактный со сквозными и корончатыми отверстиями
- 2x UART, 2x SPI, 2x I2C
- 16x PWM
- 4x 12-битных 500kps аналого-цифровых преобразователя (АЦП)
- 3x программируемых блока ввода-вывода (PIO), всего 12 конечных автоматов
- Периферийное устройство HSTX
- 1x nаймер с 4 сигналами тревоги
- 1x счетчик реального времени
- Безопасность – OTP, безопасная загрузка, активация TrustZone
- Отладка – 3-контактный разъем SWD
- Источник питания
- Встроенный импульсный DC-DC-преобразователь
- VBUS – постоянный ток 5 В (+/- 10%)
- VSYS – от 4,3 В до 5,5 В
- Размеры – 80 х 20 мм.
- Диапазон температур – от -20°C до +85°C (рекомендуется до 70°C)
- Сертификации – CE/FCC
Схема распиновки W6100-EVB-Pico2
Документация для W6300-EVB-Pico2 находится в стадии разработки, поэтому vs включилb схему распиновки для W6100-EVB-Pico2 выше, поскольку она должна быть идентична или близка к схеме для будущего W6300-EVB-Pico2. Кода пока нет, но компания обычно предоставляет образцы C для своих чипов и плат, и в конечном итоге они портируются в библиотеки Arduino.
На днях компания WIZnet чип W6300 в посте на X, поэтому мы предполагаем, что он уже доступен или скоро будет доступен, и плата W6100-EVB-Pico2 должна последовать его примеру. Компания обычно продает свои чипы и оценочную плату через свой интернет-магазин, но, на данный момент, ни одно из устройств не указано. Дополнительную информацию можно найти на страницах продуктов для нового чипа iEthernet и платы разработки.
