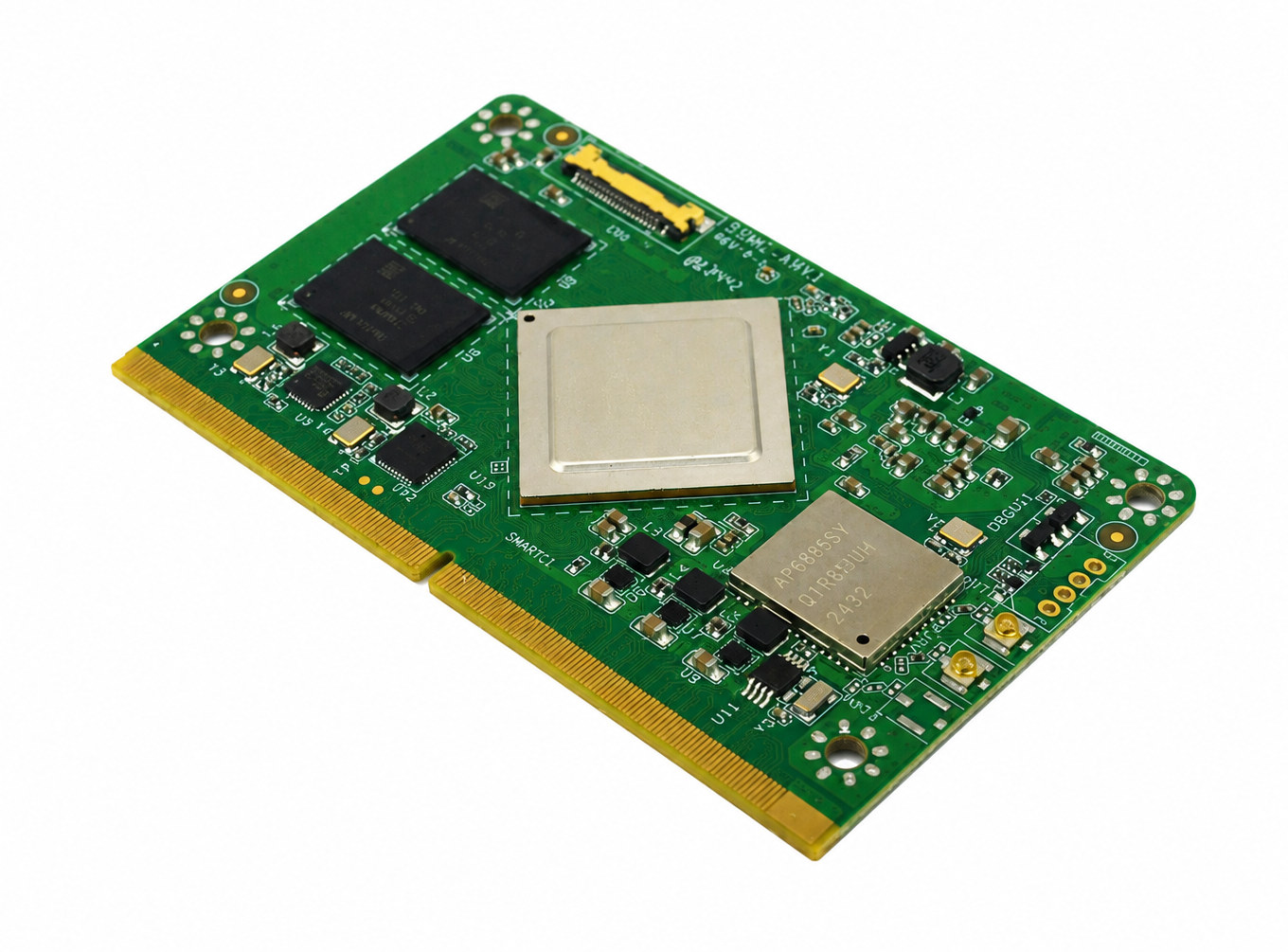

Компания Jetway представила SMC-ARK1, новый SMARC-модуль «система-на-модуле», построенный на базе восьмиядерного процессора Rockchip RK3588. Плата, предназначенная для встраиваемых вычислений и приложений периферийного ИИ, включает до 16 ГБ LPDDR4x и до 128 ГБ eMMC-флеш-памяти, два порта Gigabit Ethernet, а также модуль Ampak AP6398SV с поддержкой Wi-Fi 5 и Bluetooth 5.0 и выделенный вход HDMI через разъем I-PEX FPC.
Ранее мы уже писали о модуле Geniatech SOM-3568-SMARC на базе Rockchip RK3568, однако SMC-ARK1 от Jetway, по-видимому, является первым SMARC-модулем на базе Rockchip RK3588, который нам встретился. Модуль соответствует спецификации малого форм-фактора SMARC 2.1 (82 × 50 мм) и может использоваться с совместимыми SMARC-платами-носителями.
Технические характеристики Jetway SMC-ARK1:
- SoC – Rockchip RK3588 – восьмиядерный процессор с
- Системная память – 8 или 16 ГБ LPDDR4x с частотой 4266 МТ/с
- Накопитель – 64 или 128 ГБ eMMC-флеш-памяти
- Видеовход – вход HDMI через разъем I-PEX FPC
- Сетевые подключения
- Контроллеры Gigabit Ethernet Realtek RTL8111HS и RTL8111F

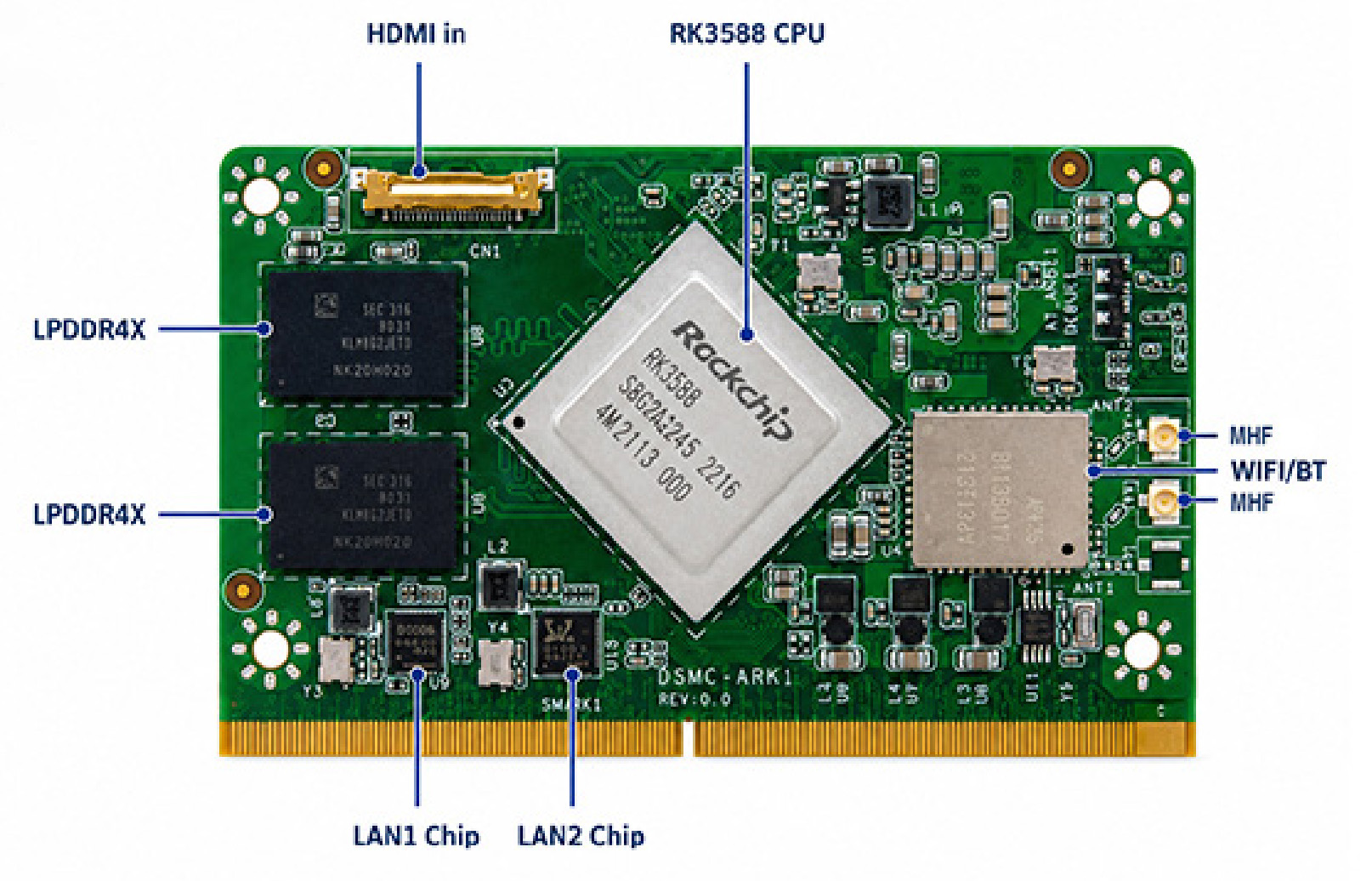

- Wi-Fi 5 и Bluetooth 5.0 через модуль Ampak AP6398SV и два разъема для антенн MHF (примечание: на фото выше показан неанонсированный модуль AP6885SY)

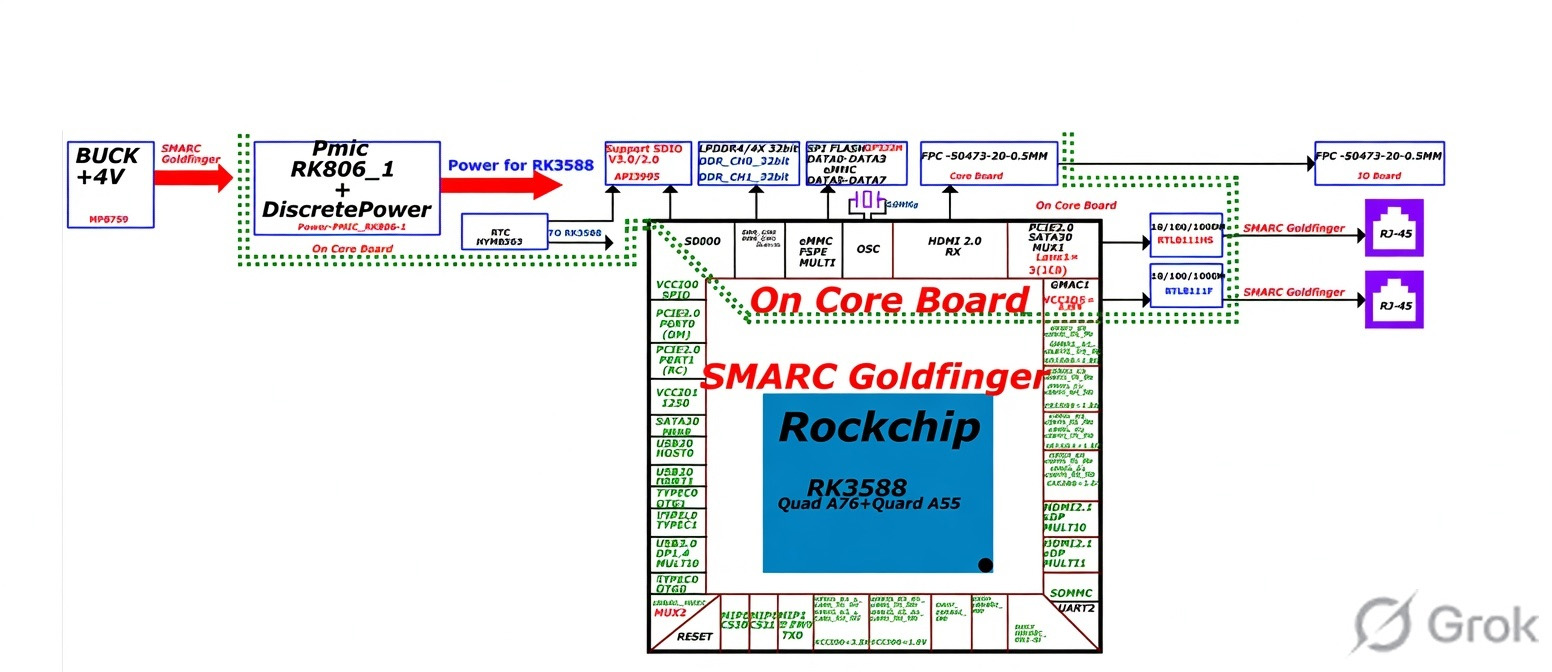

- Интерфейсы через 314-контактный краевой разъем MXM (некоторая информация восстановлена из размытой структурной схемы ниже)
- Накопители
- SATA (включая SATA0, мультиплексированный с PCIe на некоторых участках)
- SDIO0/SDMMC
- Сеть – 2x Gigabit Ethernet
- Дисплей
- HDMI 2.1 / eDP (MULTI0 и MULTI1)
- USB 3.0 / DP 1.4 Alt mode
- MIPI DSI
- Камера – несколько входов MIPI CSI для камер (маркировка CSI0/1/2/3)
- USB
- Несколько портов USB 2.0 Host (HOST0, HOST1)
- Порты Type-C (TYPEC0, TYPEC1) с поддержкой OTG (OTG0, OTG1)
- USB 3.0 / DP 1.4 (мультиплексировано)
- PCIe – Несколько портов PCIe 2.0 (PORT0, PORT1, с опциями мультиплексирования)
- Низкоскоростной ввод-вывод – GPIO, I2C, SPI, UART
- Накопители
- Прочее – Сторожевой таймер (255 уровней); поддержка пробуждения по LAN (WoL)
- Питание – вход +4В (понижающий преобразователь → SMARC Goldfinger → PMIC RK806 + дискретное питание)
- Габариты – 82×50 мм согласно спецификации SMARC 2.1
- Диапазон температур – Рабочий: от 0°C до 60°C; Хранения: от -20°C до 70°C.
Примечание: Стандартные спецификации SMARC 2.1 обычно требуют напряжения питания от 3.0В до 5.25В (часто стандартизировано значение 5В). Требование шины +4В находится в пределах диапазона, но необычно для стандартной SMARC-платы-носителя, что может указывать на опечатку или очень строгое ограничение внутренней схемы питания со стороны Jetway.
Модуль SMC-ARK1 поддерживает Android 12, Debian 11 с ядром Linux 5.10, Ubuntu 22.04 и HarmonyOS. На момент написания статьи базовый SMARC-модуль на RK3588 доступен в трех конфигурациях: 8 ГБ LPDDR4x + 64 ГБ eMMC (SMC-ARK1-358886A1), 8 ГБ LPDDR4x + 128 ГБ eMMC (SMC-ARK1-358888A1) и 16 ГБ LPDDR4x + 128 ГБ eMMC (SMC-ARK1-358898A1).
Хотя Jetway SMC-ARK1 является первым SMARC-модулем 2.1 малого размера (82 x 55 мм) на базе Rockchip RK3588, который нам встретился, полноразмерные (82 x 80 мм) SMARC 2.1 модули включают Giada IM1-707 , Advantech ROM-6881 и другие.
Как и в случае с другими продуктами Jetway, информация о цене и наличии официально не раскрыта. Дополнительные сведения, включая механические размеры и подробные структурные схемы, можно найти на странице продукта .
