На прошлой неделе мы писали о плате автоматизации Olimex PICO-EVB с четырьмя реле и четырьмя изолированными входами, предназначенной для плат, совместимых с Raspberry Pi Pico.
Компания Make Things Happy предлагает нечто подобное, но в модульном исполнении: семейство базовых плат IoTextra с четырьмя входами и четырьмя выходами для автоматизации, поддерживающее ряд плат MCU IoTsmart на базе Raspberry Pi RP2350, ESP32-S3 и т.д.
В настоящее время доступно или разрабатывается шесть плат IoTextra, все размером 56×47 мм и с гальванической изоляцией 3750 В среднеквадратичного напряжения на канал.
| Module | Configuration | Status |
|---|---|---|

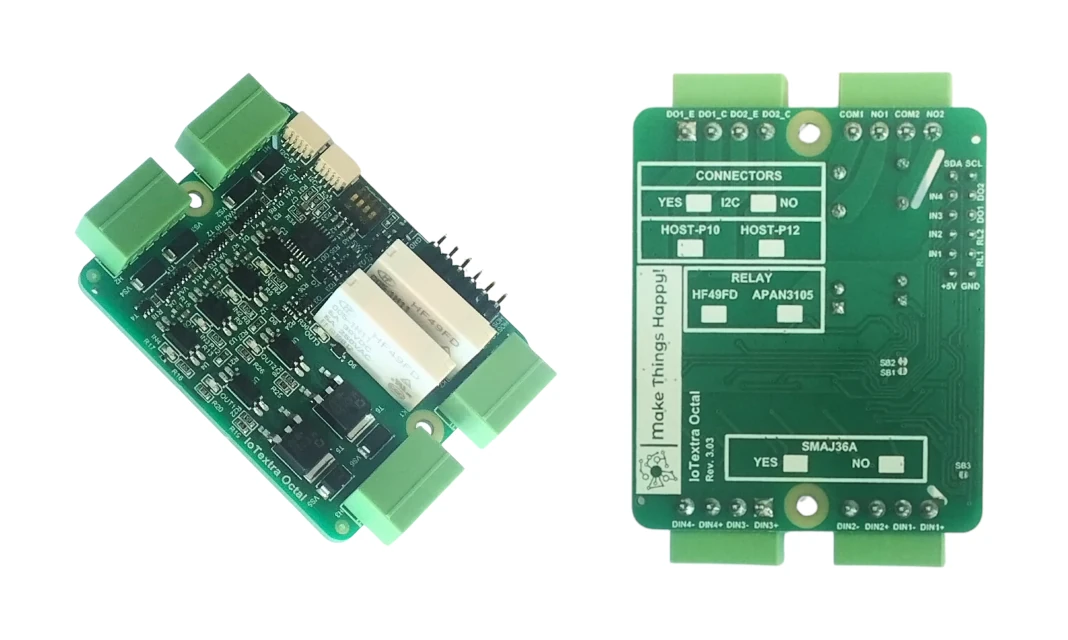

| IoTextra Octal | 4 inputs + 2 transistor outputs + 2 relays | Shipping |
| IoTextra Octal2 | 4 inputs + 4 transistor outputs (Darlington) | Shipping |
| IoTextra Octal3 | 4 inputs + 4 latching relays (DPDT, zero standby power) | Launching this week |
| IoTextra Octal4 | 4 inputs (ISO1211) + 4 SPST relays | Samples ready |
| IoTextra Combo2 | 4 analog inputs (18-bit Microchip ADC) + 2 relays + 2 isolated outputs | Samples ready |
| IoTextra Omni | 2 analog inputs + 2 digital inputs + 2 digital outputs + 2 relays | Prototyping stage |

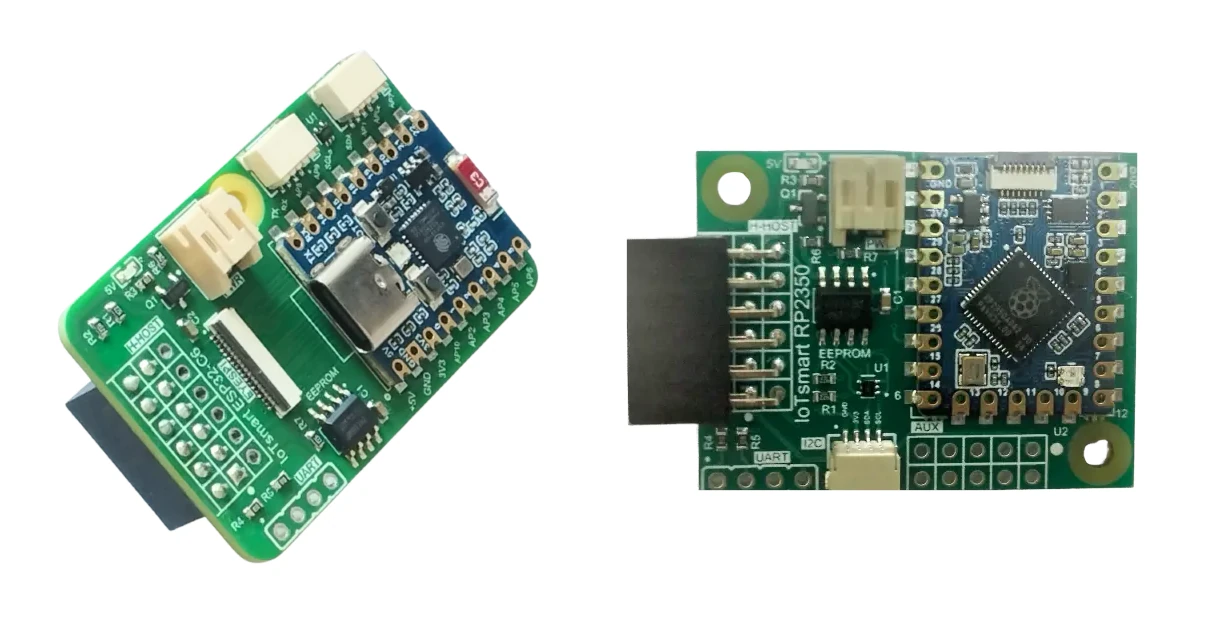

Все модули IoTextra поддерживают различные платформы MCU через горизонтально или вертикально установленные несущие платы IoTsmart SoM на базе модулей Waveshare RP2350 и ESP32-S3, плат Seeed Studio XIAO и других, подключаемые через разъём HOST.
Все 8-канальные модули IoTextra поддерживают несколько программных экосистем «из коробки»:
- IoTflow — фреймворк для программирования распределённых узлов MCU без написания кода через MQTT и Node-RED; используется для создания собственных узлов Node-RED и масштабирования автоматизации от одного узла до полноценной промышленной сети без прошивки каждого устройства.
- Интеграция MQTT с Blynk и Tasmota для надёжной телеметрии и удалённого управления на базе MQTT, включая полную интеграцию с Home Assistant.

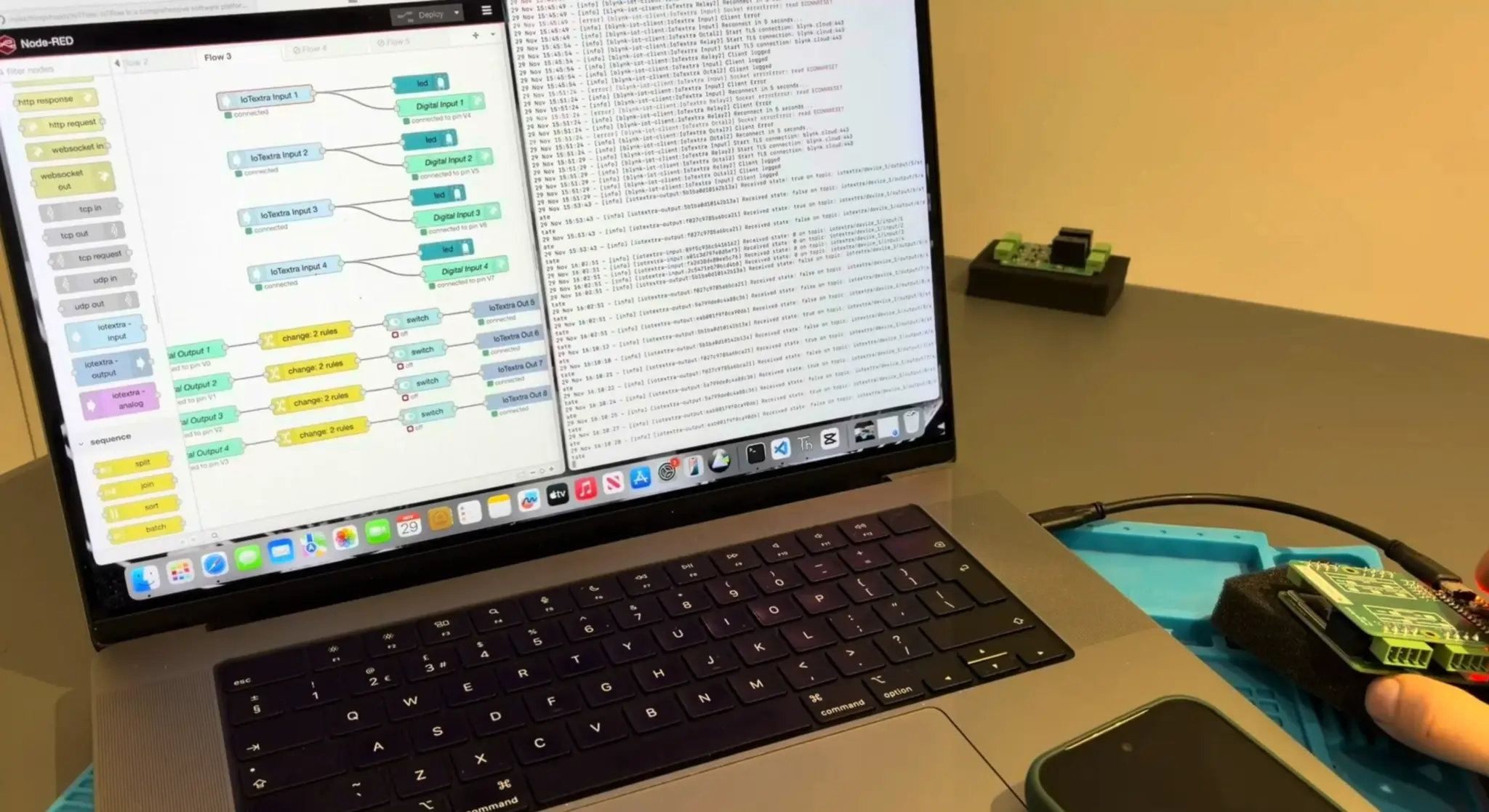

IoTFlow с NodeRED — см. видео с описанием рабочего процессаКаждая комбинация плат имеет разный уровень поддержки; матрицу совместимости, а также исходный код и ресурсы для начала работы можно найти на GitHub .
Примеры целевых применений экосистемы IoTextra/IoTsmart:
- Промышленная автоматизация – транзисторные выходы управляют сигналами пуска/реверса частотного привода конвейера, а реле коммутируют сигнальную колонну или электромагнитный тормоз
- Промышленный интернет вещей – цифровые входы отслеживают состояние автоматических выключателей, а реле с фиксацией сохраняют своё положение при нулевом энергопотреблении во время отключений питания
- Умное сельское хозяйство – входы контролируют уровень воды, реле активируют орошение коротким импульсом и удерживают клапан открытым без затрат энергии
- Умный дом – входы подключаются к датчикам положения ворот и кнопкам, реле управляют жалюзи или воротами, сохраняя последнее положение после отключения питания
Различные платы IoTextra с 4 входами/4 выходами и совместимые платы MCU IoTsmart можно найти на сайте Make Things Happy , а также другие платы. Навигация по сайту кажется мне запутанной, но, возможно, это только моё мнение. Цены на модули IoTsmart варьируются от $7 до $10, а платы IoTextra Octal — от $15,50 до $21 на данный момент. Мне сообщили, что ранее компания была представлена на CNX Software под названием Bokra с такими продуктами, как плата ввода-вывода IoThing Digital на 300 В и компактная плата SAMD21 Lite форматом с почтовую марку, совместимая с MikroBus .
