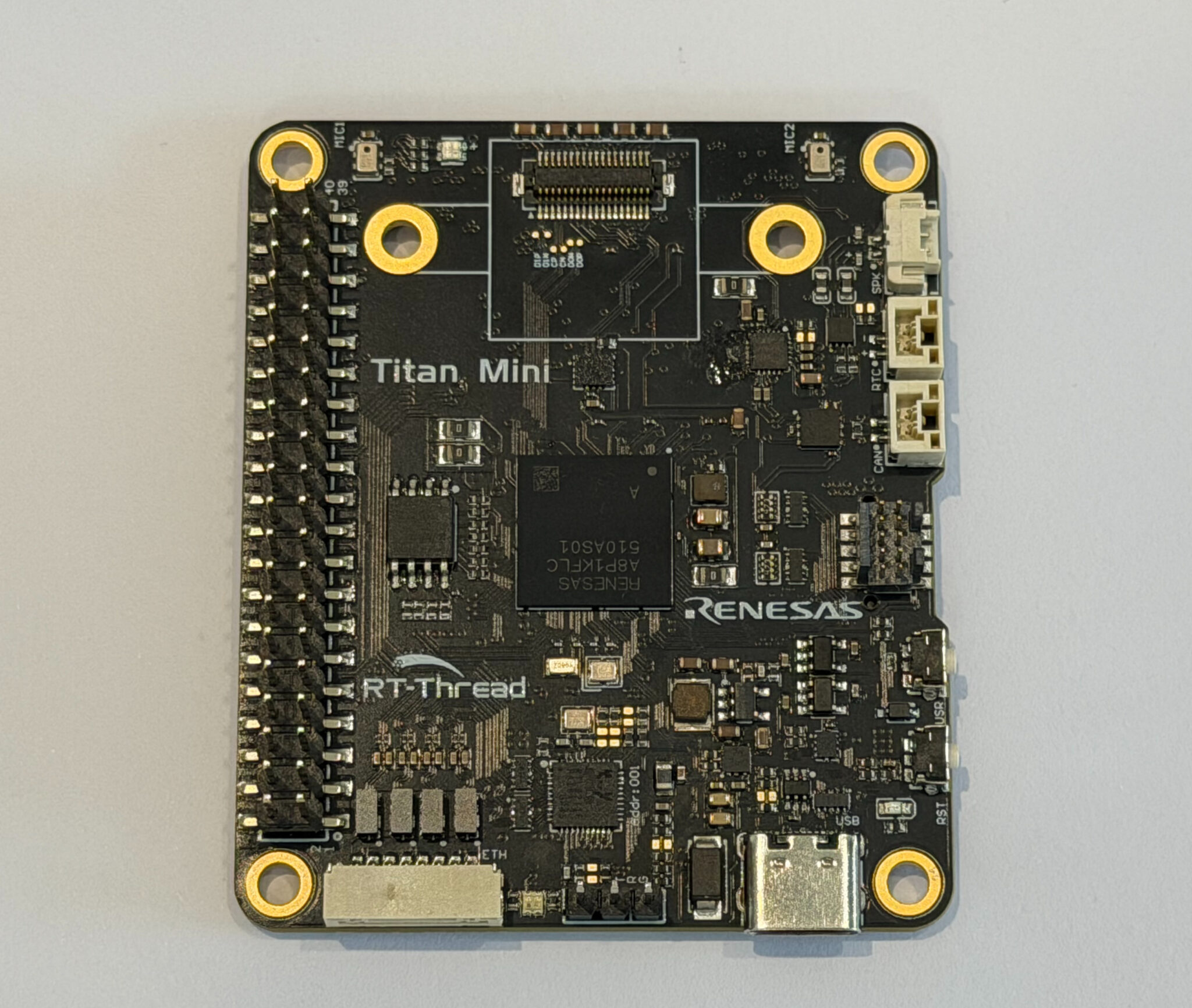

Titan Mini — это уменьшенная плата Edge AI на базе Renesas RA8P1 для разработки с RT-Thread RTOS

Она по-прежнему оснащена микроконтроллером Renesas R7KA8P1 Cortex-M85/M33 с NPU Arm Ethos-U55, но имеет микросхемы памяти и хранения меньшей ёмкости (32 МБ SDRAM и 8 МБ QSPI flash), вместо портов RJ45 Ethernet использует один FPC-разъём Ethernet, а также другие меры по снижению стоимости. Единственное преимущество, которое я вижу, помимо меньшего размера и немного более низкой цены, — это наличие микрофона и разъёма для динамика для аудиоприложений.

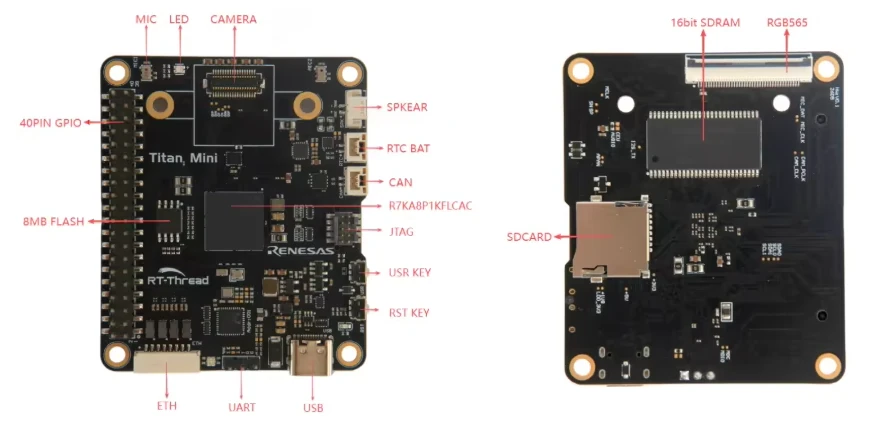

Технические характеристики Titan Mini:

• SoC – Renesas RA8P1 (R7KA8P1)
  • Ядра MCU
    • Arm Cortex-M85 с частотой 1 ГГц, с Helium MVE (M-Profile Vector Extension), с кэшами 32 КБ I/D; 7300+ CoreMarks
    • Arm Cortex-M33 с частотой 250 МГц, с кэшами 32 КБ I/D
  • GPU – 2D-движок отрисовки D/AVE
  • NPU – Arm Ethos-U55, обеспечивающий 256 GOPS при 500 МГц
  • Память – 2 МБ SRAM, 1 МБ MRAM
  • Техпроцесс – TSMC 22 нм Ultra-Low Leakage (ULL)
• Память – 32 МБ 64-бит SDRAM
• Хранение
  • 8 МБ QSPI flash
  • Слот для MicroSD-карт
• Интерфейс дисплея – 22-контактный FPC-разъём RGB565 для LCD
• Интерфейс камеры – 22-контактный разъём для камеры
• Аудио
  • Разъём для динамика
  • Встроенный микрофон
• Сеть – FPC-разъём Ethernet
• USB – порт USB 2.0 FS/HS Type-C
• Последовательные интерфейсы
  • Интерфейс CAN Bus
  • 3-контактный разъём UART
  • Разъём батарейки RTC
• Расширение – 40-контактный GPIO-разъём для Raspberry Pi HAT
• Отладка – 10-контактный разъём JTAG
• Прочее
  • Кнопки пользователя и сброса
  • 1 светодиод
• Питание – 5 В / 1 А через порт USB Type-C
• Размеры – 65 x 55 мм

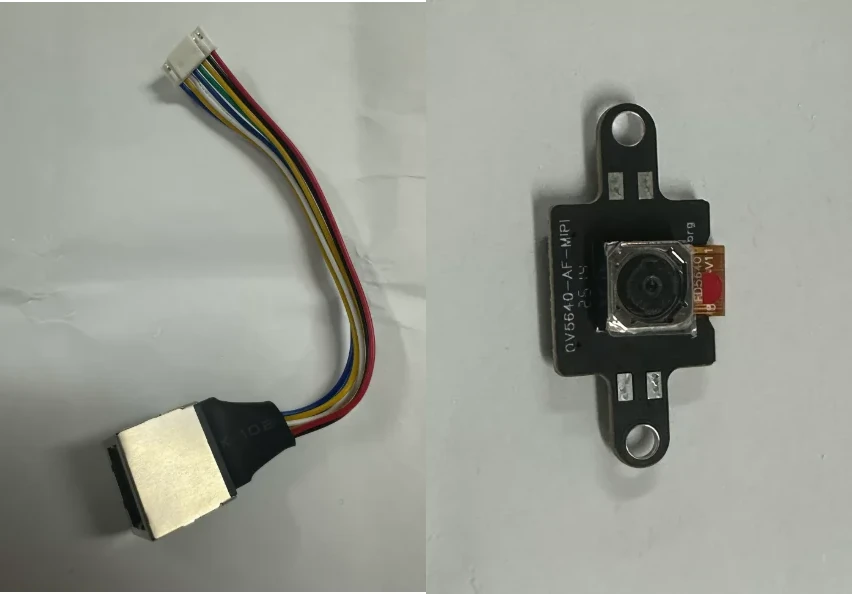

Если вы хотите использовать Ethernet, потребуется опциональный кабель FPC—RJ45; также опционально предлагается 5-мегапиксельный модуль камеры OV5640. Отладка возможна через опциональный «HSLink Debug Kit», подключаемый к разъёму JTAG.

RT-Thread предоставляет SDK/BSP для платы на GitHub с библиотеками и различными примерами кода, включая мигающий светодиод, демонстрацию дисплея и камеры, пример Ethernet, демонстрацию AI-распознавания лиц с ускорением NPU и аудиоплеер WAV. В каталоге docs содержится документация, в том числе ошибочно названные файлы «Titan_Mini_datasheet.pdf» и «Titan_Mini_user_manual.pdf», которые на самом деле являются общим даташитом и руководством пользователя для RA8P1. По крайней мере, PDF-схемы выглядят настоящими…

RT-Thread продаёт плату Titan Mini за $44.23 на AliExpress , но в эту цену не входит кабель Ethernet, который добавляет $7,66, так что общая цена составит $51,89, что больше $50, запрашиваемых за плату Titan на момент запуска в 2025 году, хотя сейчас она стоит $62.41 . Цены указаны без учёта доставки и возможных налогов. Кстати, компания сообщила нам, что не осуществляет доставку в Европейский Союз из-за «нормативных требований». Вероятно, это связано с отсутствием у платы некоторых сертификатов, и я спросил, каких именно, но компания не успела ответить к моменту публикации этой статьи.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
