SONOFF прислал нам образец панели управления умным домом NSPanel Pro Gen2 для обзора. Это стандартный контроллер форм-фактора 86, работающий на SoC Rockchip RK3326-S, оснащенный 2 ГБ ОЗУ и 32 ГБ eMMC флеш-памяти, 3.95-дюймовым сенсорным дисплеем и двухканальным реле с поддержкой до 10 А. Это Android-устройство поддерживает двухдиапазонный Wi-Fi, Bluetooth LE, Zigbee 3.0 и Matter, а также имеет встроенный динамик мощностью 1.5 Вт и микрофон для двусторонней аудиосвязи. Это обновление NSPanel Pro, рассмотренного в 2024 году .

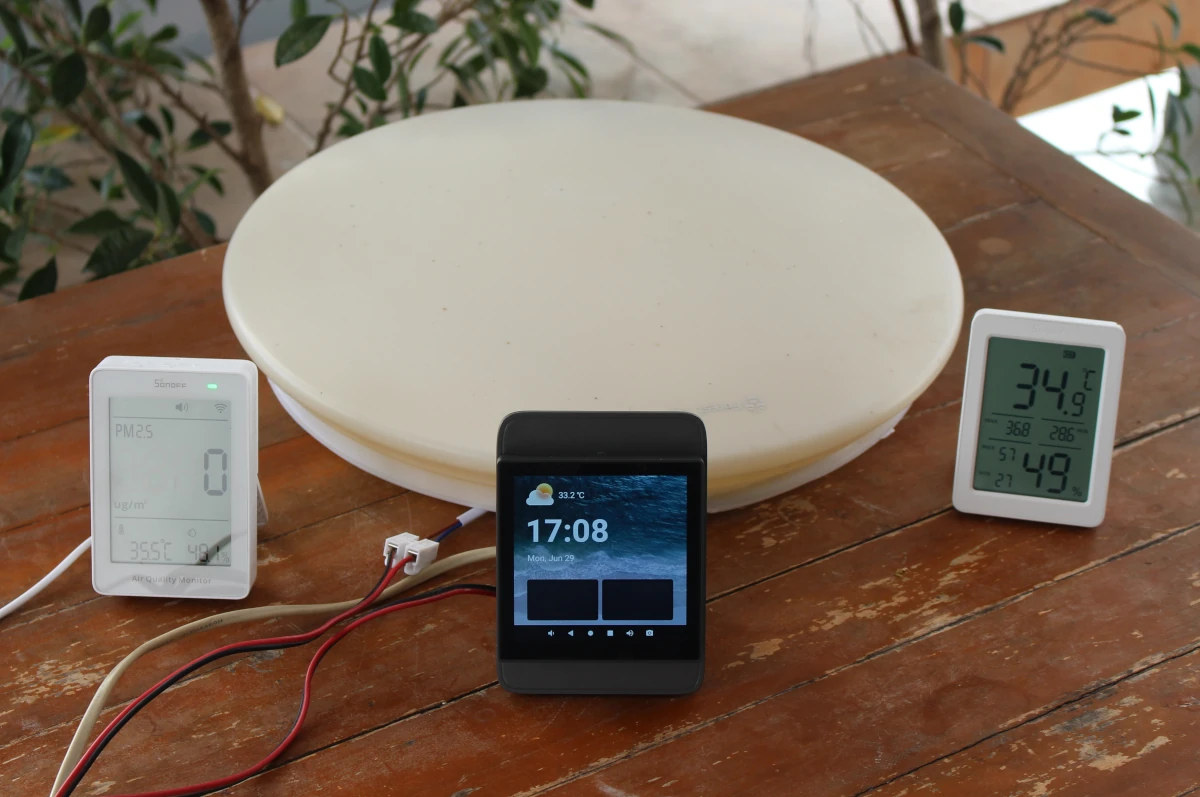

В этом обзоре мы начнем с распаковки и разборки, затем пройдем начальную настройку в автономном режиме и, наконец, используем панель с приложением eWelink и Home Assistant. Мы подключим одно из реле NSPanel Pro Gen2 к потолочному светодиодному светильнику, протестируем Zigbee через SONOFF AirGuard TH (SNZB-02DR2) датчик температуры и влажности, WiFi через SONOFF AirGuard PM2.5/PM10 датчик качества воздуха , подключим его к камере видеонаблюдения через RTSP-поток, используем функцию голосового вызова в приложении eWeLink для двусторонней голосовой связи со смартфоном и интегрируем с Home Assistant для управления SONOFF MINI DUO-L (MINI-ZB2GS-L) Zigbee 3.0 выключатель.
Распаковка SONOFF NSPanel Pro Gen2

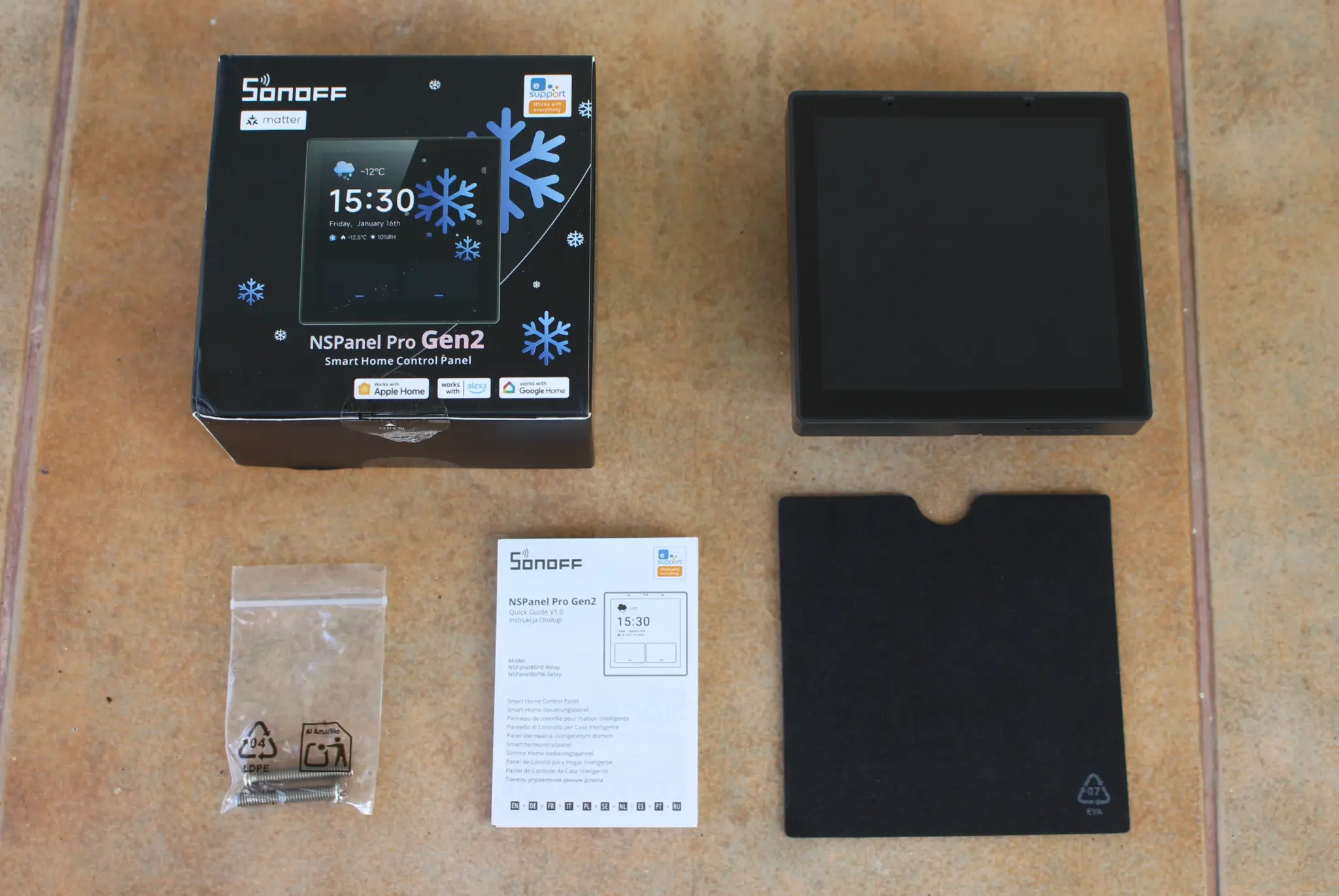

SONOFF NSPanel Pro Gen2 поставляется в розничной упаковке, четко указывающей, что это «Smart Home Control Panel», совместимый с Apple Home, Amazon Alexa, Google Home и Matter. В комплект входят основной блок, руководство пользователя, винты для монтажа и монтажная пластина.

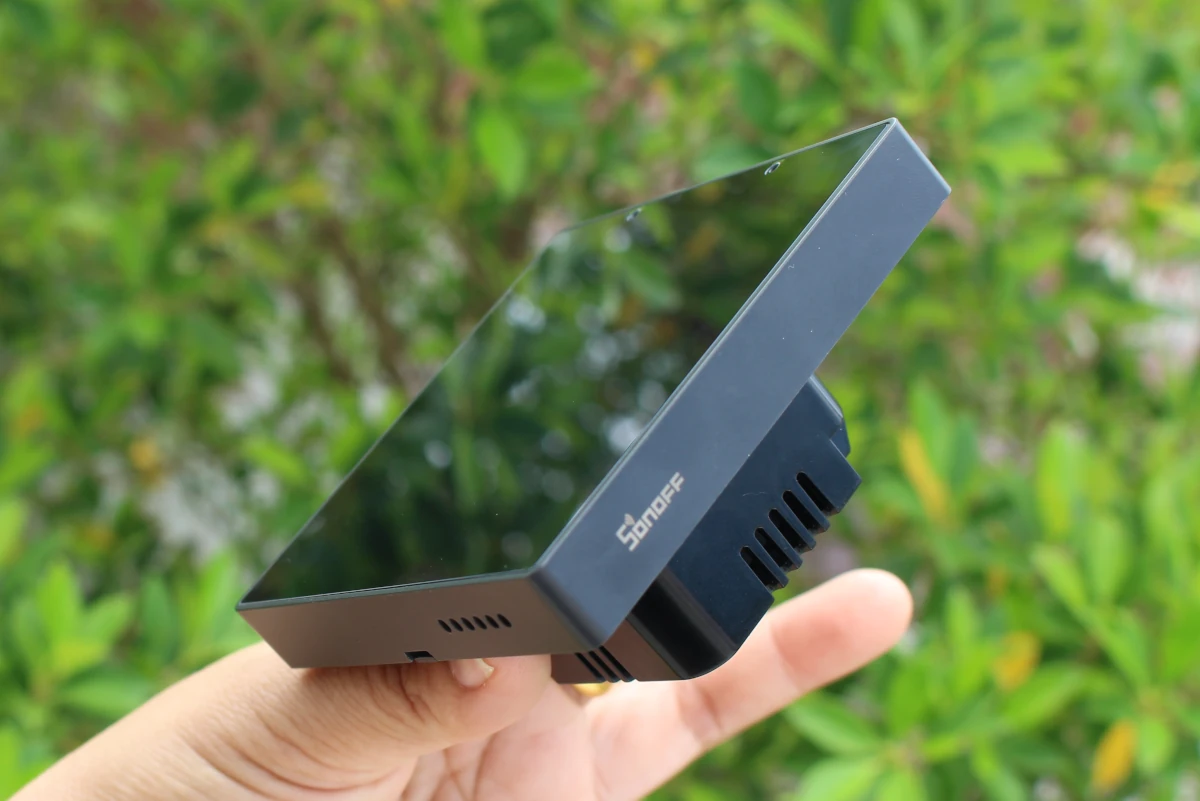

Устройство имеет элегантный тонкий сенсорный дисплей. Его размеры составляют 86 x 86 мм. В верхней части расположено отверстие для микрофона для поддержки голосовых команд, а динамик находится в нижней части устройства.

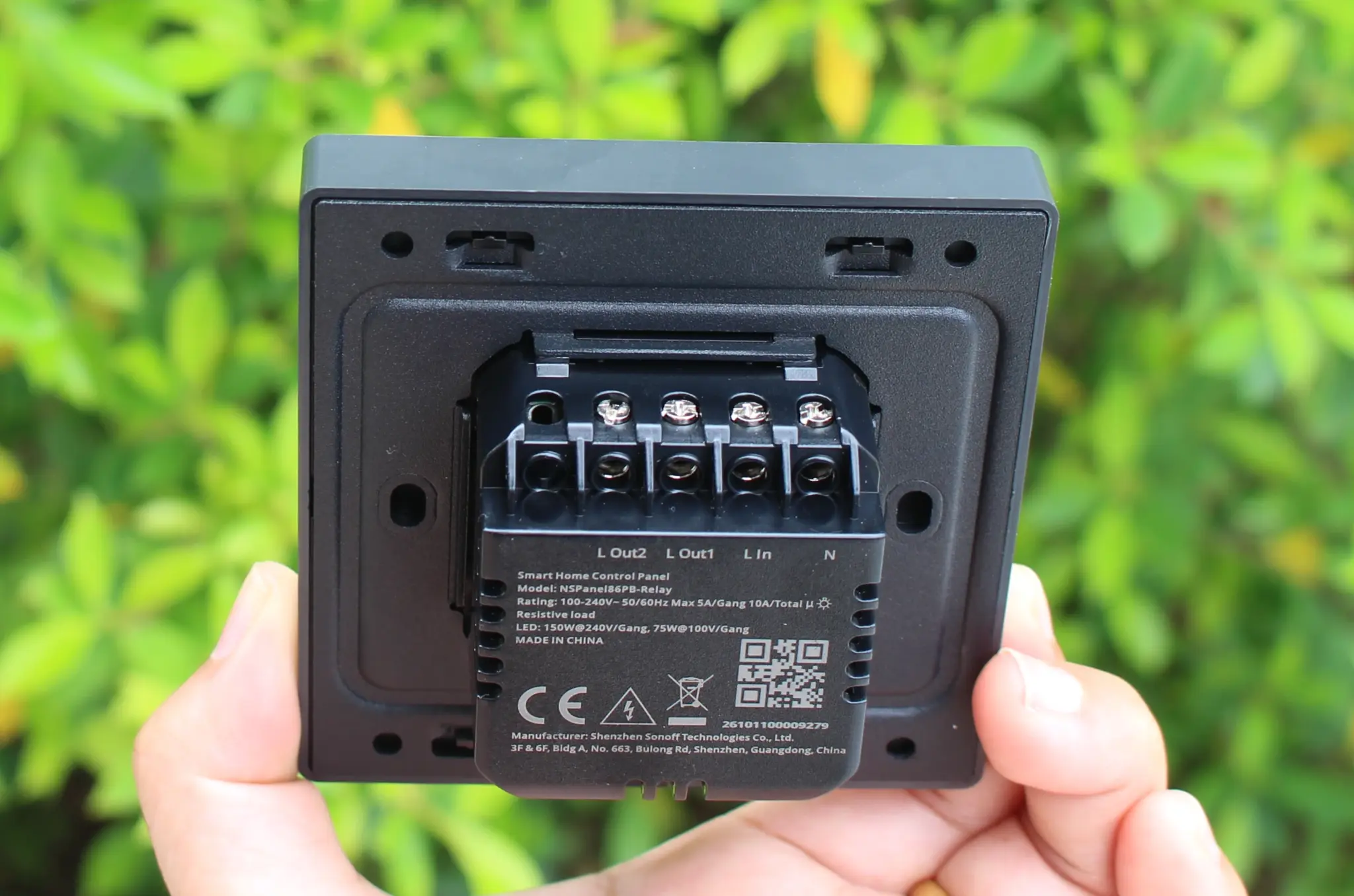

На задней панели есть винтовая клеммная колодка для подключения сети и двух нагрузок. Сигналы L Out2 и L Out1 предназначены для нагрузок, а L (фаза) и N (нейтраль) используются для подключения сети.
Также на задней панели указана полезная информация: модель (NSPanel86PB-Relay), номинальные параметры (вход 100–240 В AC 50/60 Гц), максимальная нагрузка на канал (5 А) и суммарно (10 А), максимальная нагрузка для светодиодов (150 Вт при 240 В/канал, 75 Вт при 100 В/канал). Неудивительно, что он произведен в Китае.
Разборка SONOFF NSPanel Pro Gen2

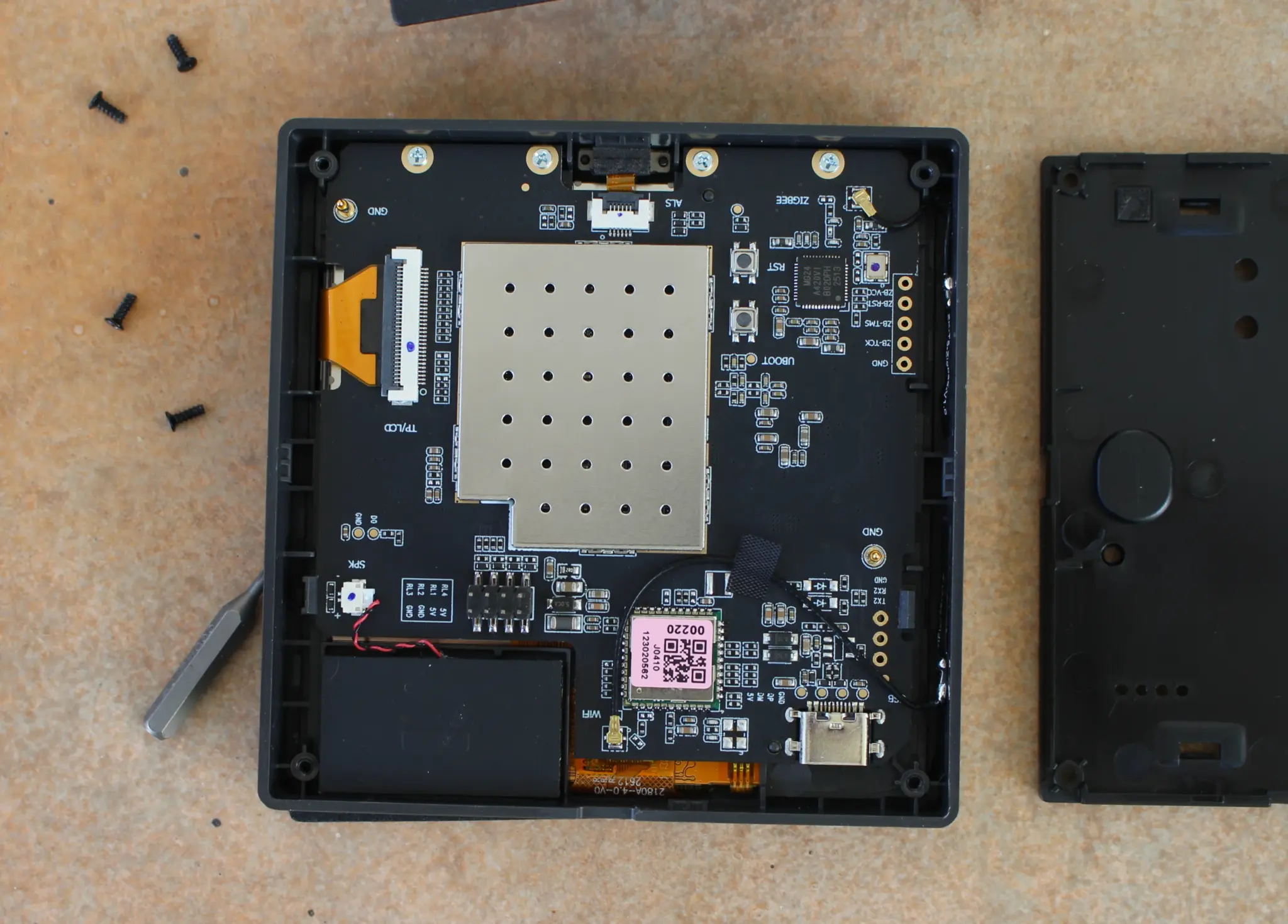

При частичной разборке NSPanel Pro Gen2 после снятия задней крышки видна печатная плата с металлическим экраном над процессором Rockchip, ОЗУ и памятью, кнопки Reset и Boot, чип Silicon Labs MG24 для Zigbee с одной антенной, Wi-Fi модуль с одной антенной, FPC/FFC кабель к сенсорному ЖК-дисплею, меньший FPC кабель для датчика освещенности (ALS – датчик внешнего освещения) и динамик внизу слева.
Установка, подключение и первоначальная настройка SONOFF NSPanel Pro Gen2

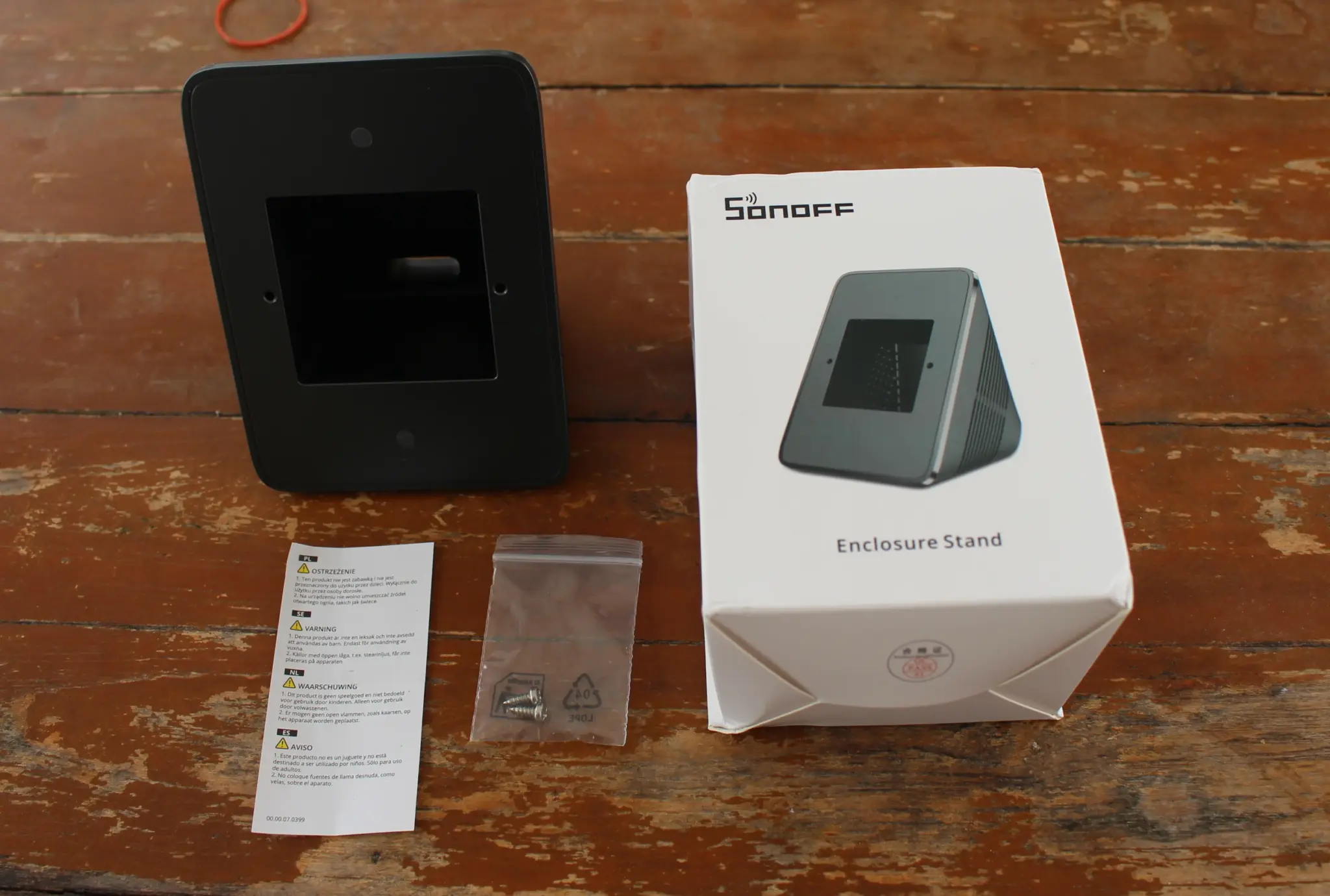

Хотя коробки типа 86 предназначены для встраивания в стену, в Таиланде используются более крупные коробки типа 120, основанные на американском стандарте. Поэтому у компании был запрошен подставочный корпус для SONOFF NSPanel Pro Gen2 для безопасного использования на столе.

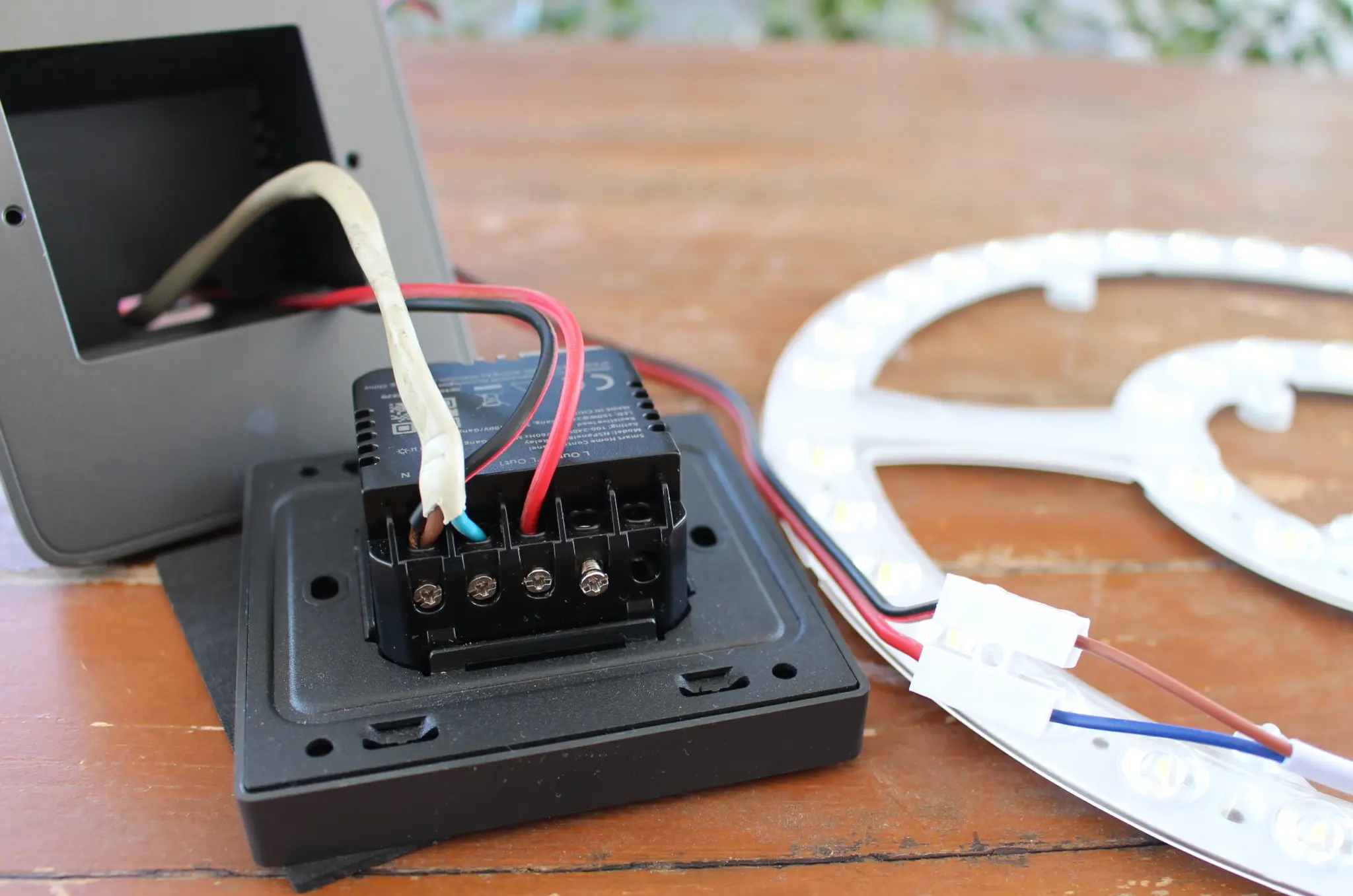

NSPanel Pro Gen2 был подключен напрямую к магнитному потолочному светодиодному светильнику для тестирования. Все провода были пропущены через отверстие в монтажном кронштейне, сетевой кабель подключен к клеммам L и N, а провода светодиодного светильника – к клеммам Neutral и L Out1 в соответствии с инструкциями в руководстве пользователя.

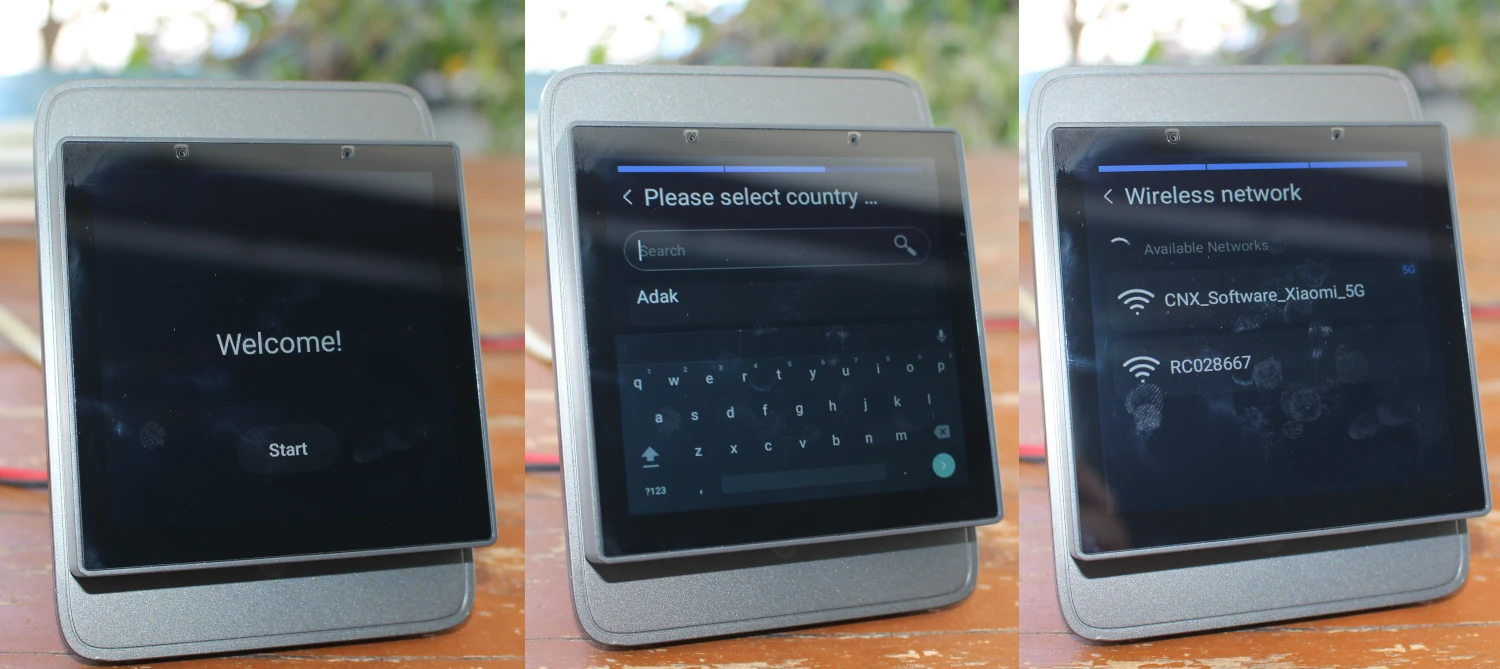

После завершения подключения дисплей был закреплён на подставке, а устройство подключено к электросети. Загрузка заняла около 30 секунд, после чего отобразился экран приветствия с кнопкой «Пуск». Затем были выбраны язык и регион и выполнена настройка WiFi. Также был представлен QR-код для настройки приложения eWelink, но на этом этапе его пропустили.

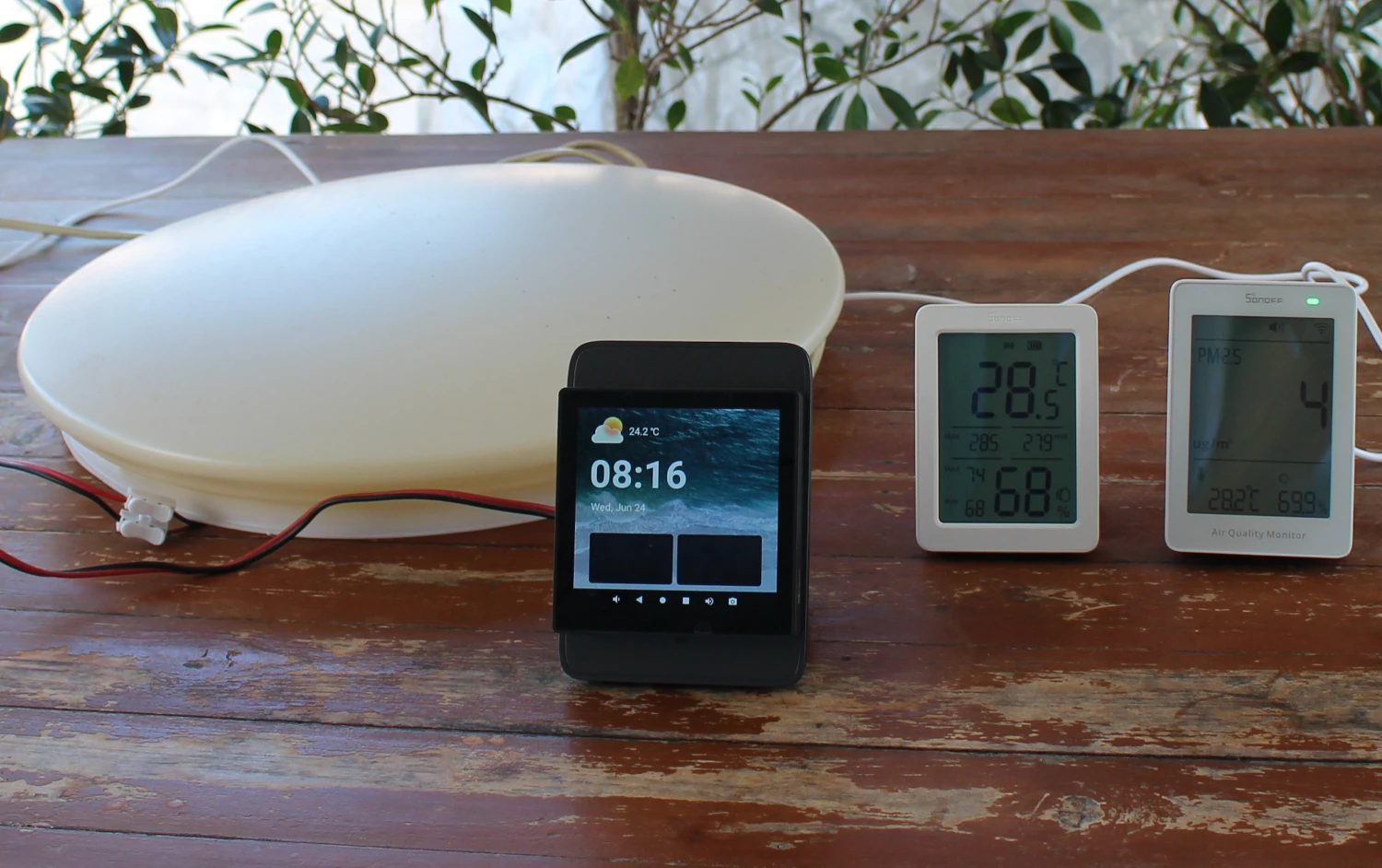

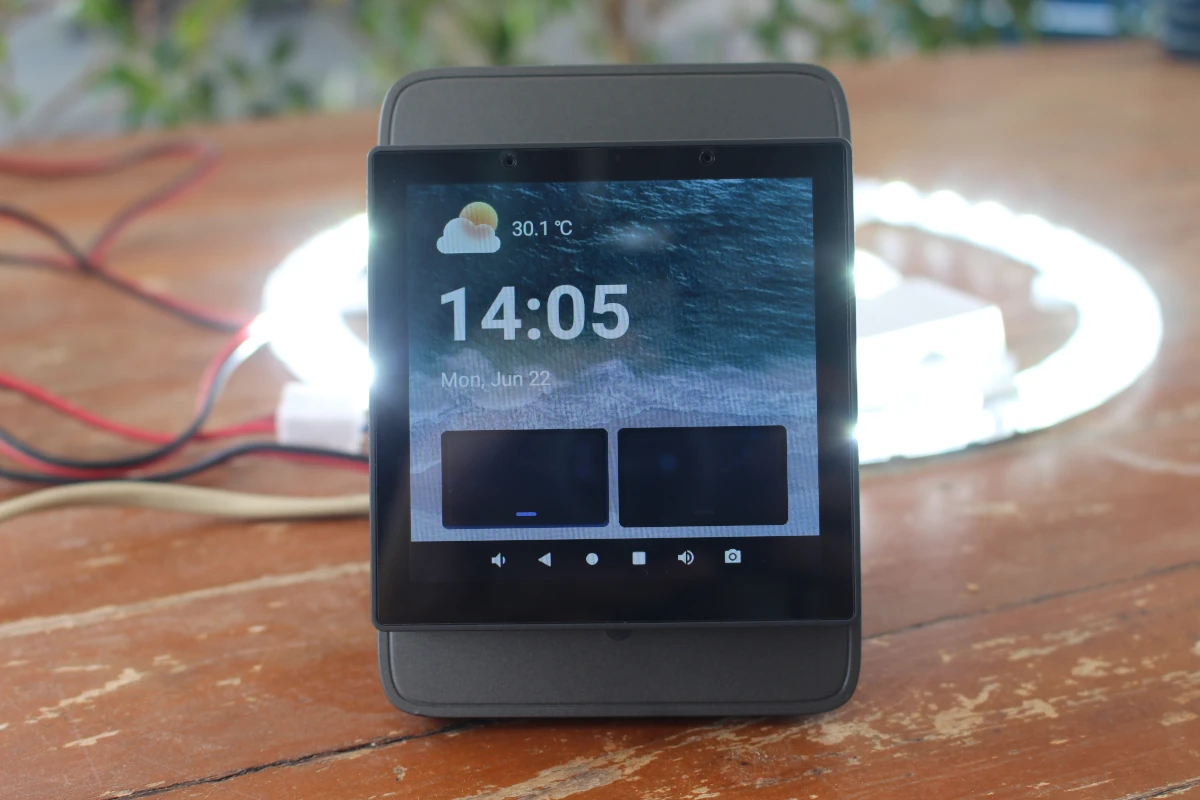

После этого отобразился домашний экран с датой, временем и данными о погоде, автоматически синхронизированными через Интернет. Также можно было включать/выключать светодиодную подсветку с помощью левого виртуального переключателя на сенсорном дисплее.

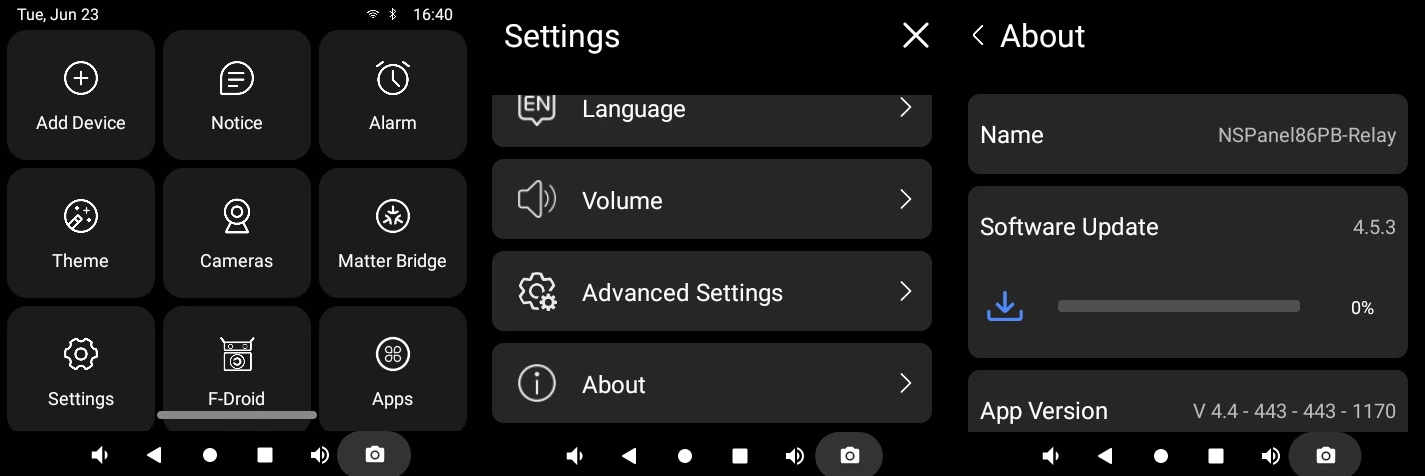

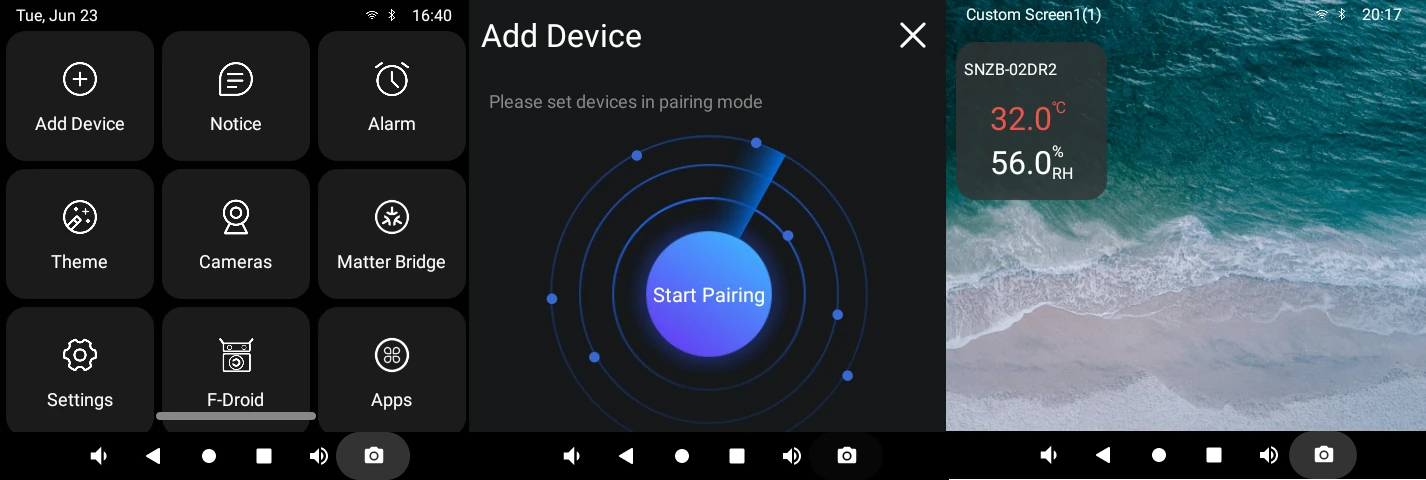

Свайп вниз на домашнем экране вызывает меню. Для начала обновите программное обеспечение, перейдя в Настройки → О системе → Обновление ПО.
Теперь нажмите «Добавить устройство», чтобы выполнить поиск устройств умного дома и добавить датчик температуры и влажности SNZB-02DR2 Zigbee.

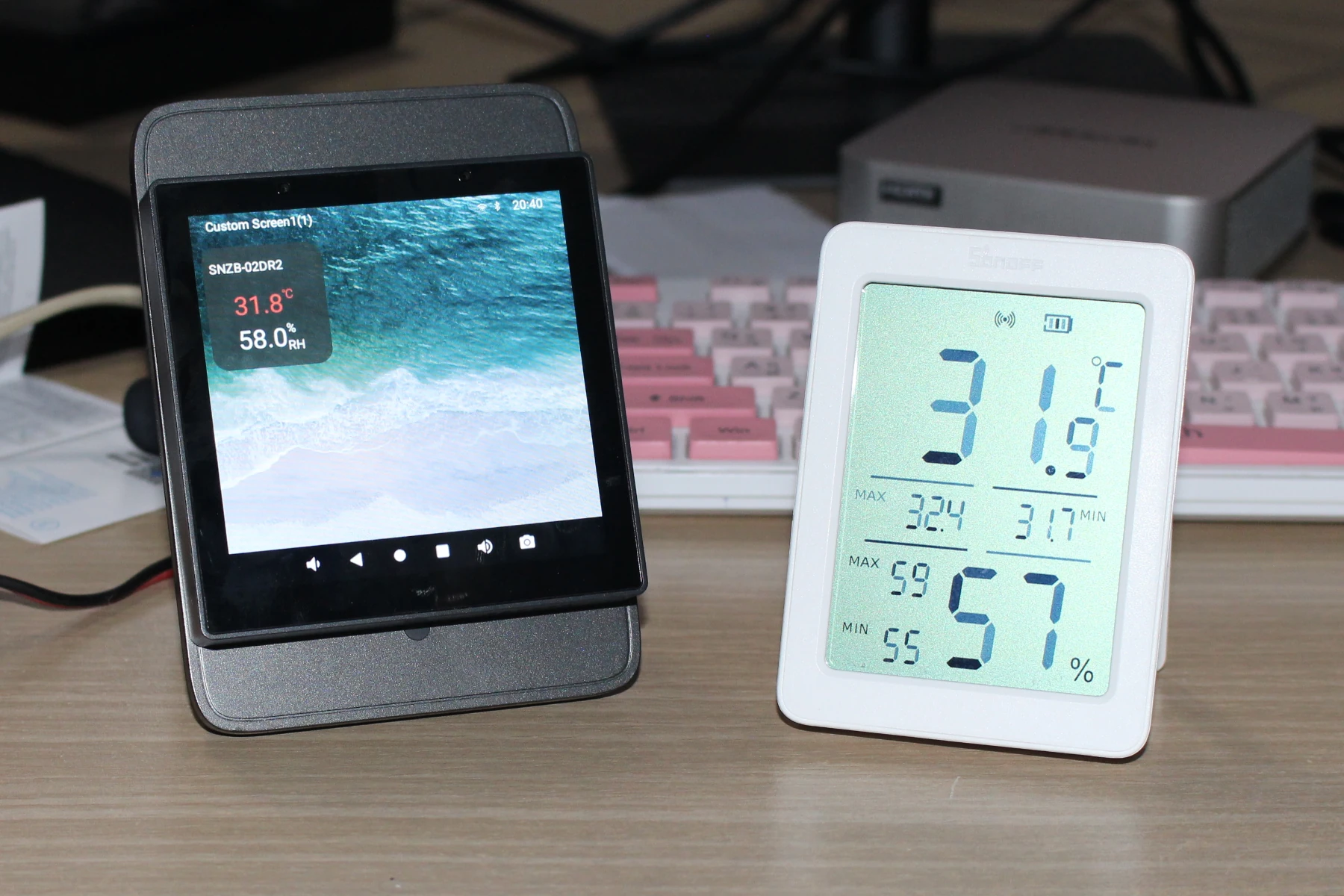

Данные о температуре и влажности от SONOFF AirGuard TH (SNZB-02DR2) синхронизируются на NSPanel Pro Gen2 с некоторыми задержками, что объясняет небольшие расхождения между значениями.

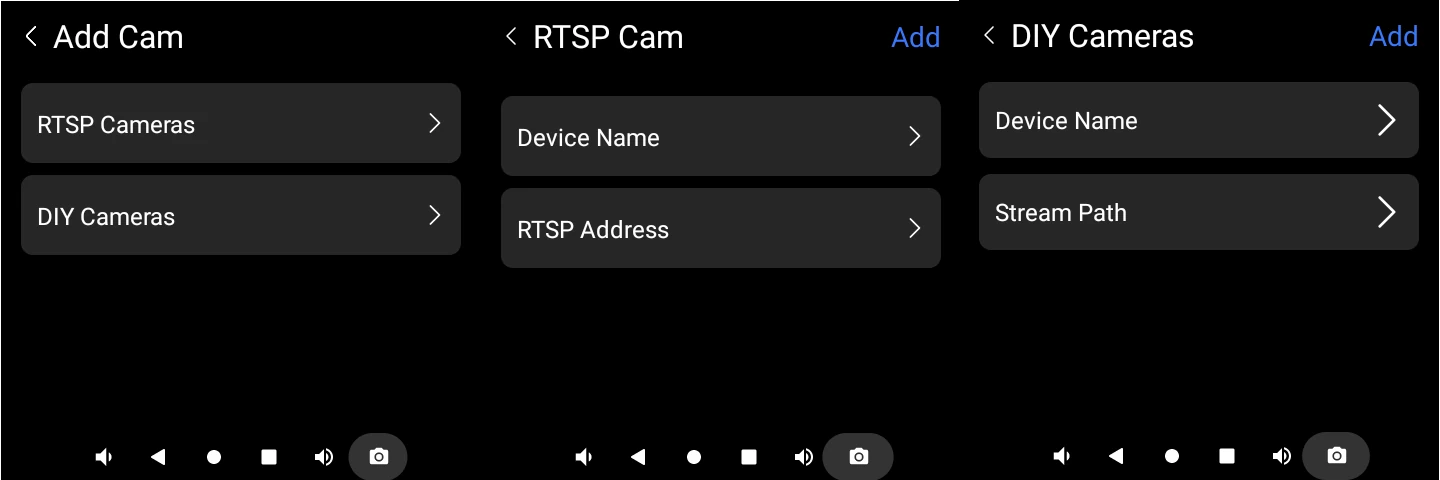

Теперь нажмите на иконку «Камеры». Появятся два варианта: RTSP-камеры и DIY-камеры. Последние относятся к камерам на смартфонах или планшетах, использующим приложение eWelink .

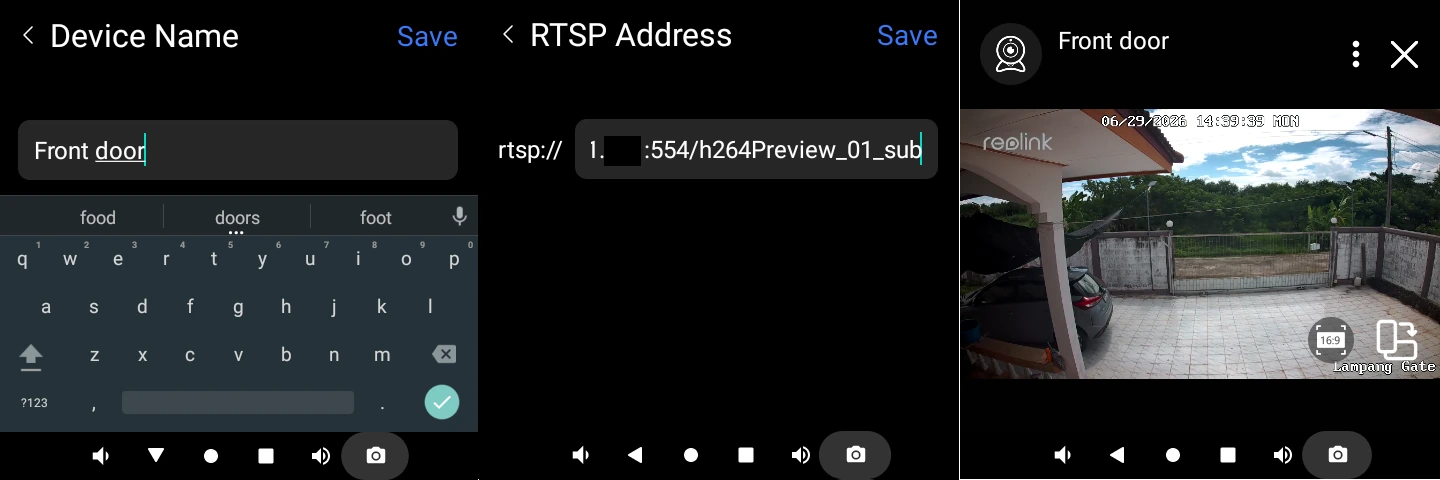

Но поскольку наша камера безопасности Reolink TrackMix PoE поддерживает RTSP, мы ввели RTSP-URL на панели управления SONOFF, и всё работало отлично, включая вывод звука. Камера также поддерживает ONVIF, но NSPanel Pro Gen2 — нет, по крайней мере пока.
Обзор SONOFF NSPanel Pro Gen2 с приложением eWeLink

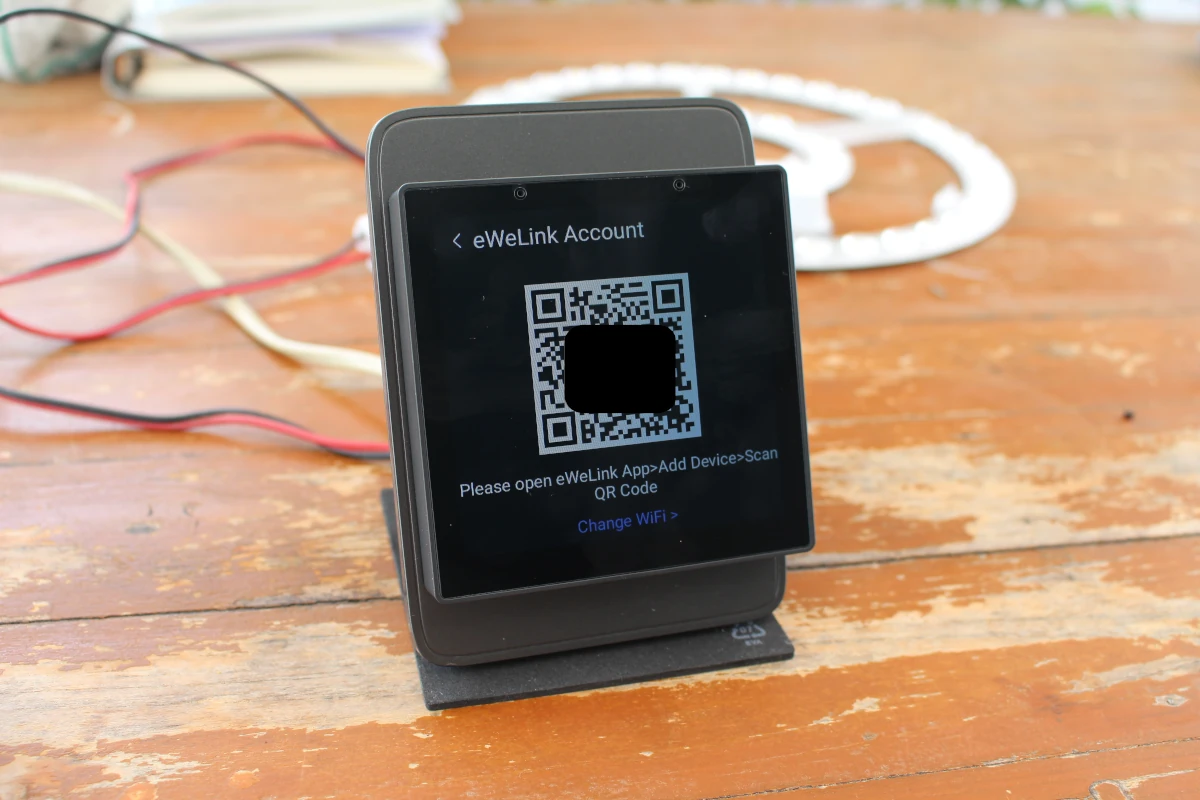

Теперь установим приложение eWeLink на смартфон и отсканируем QR-код eWelink из раздела «Настройки» на панели NSPanel Pro Gen2.

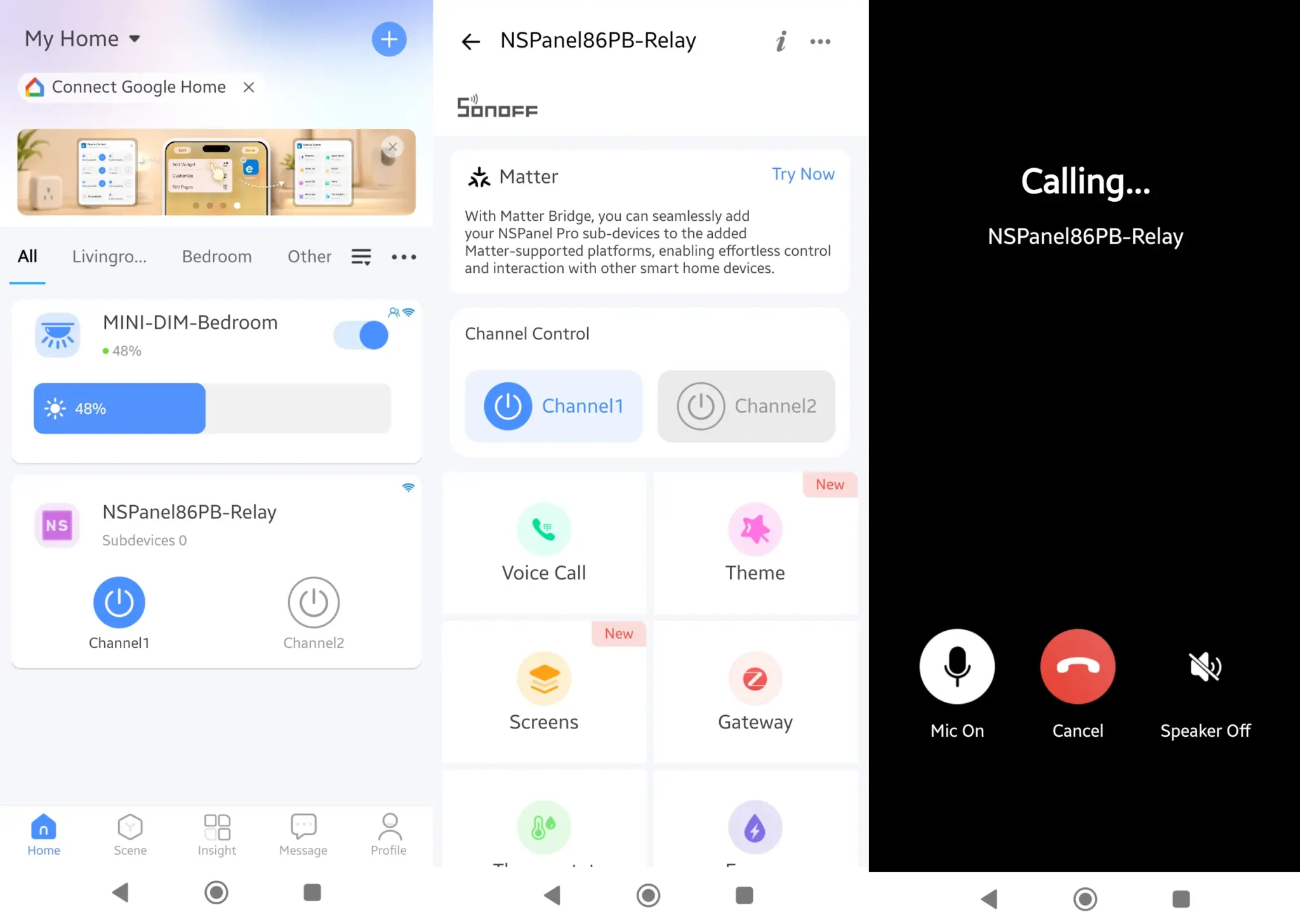

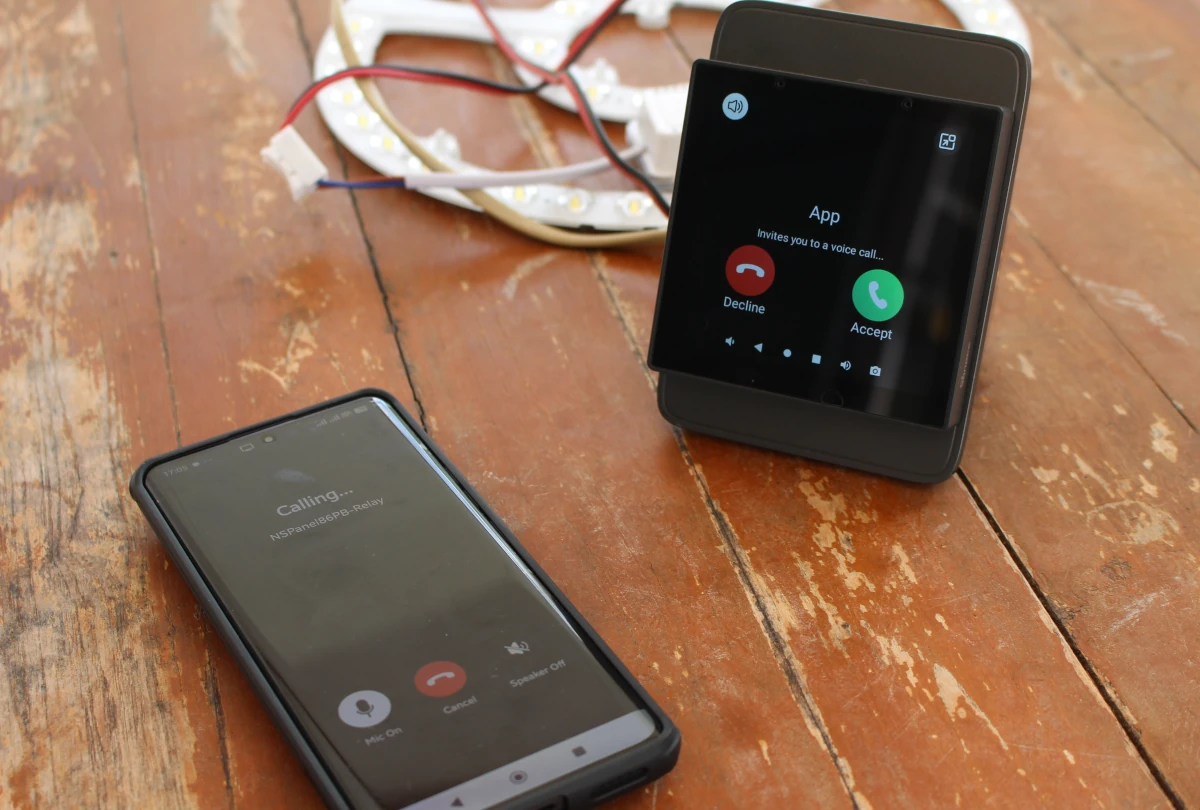

После добавления NSPanel Pro Gen2 в приложение eWeLink можно по-прежнему управлять каналами 1 и 2 для включения/выключения устройств, подключённых к реле, например светодиодного светильника. Также есть меню «Голосовой вызов», поддерживающее двустороннюю голосовую связь между смартфоном и панелью. Было желание использовать встроенный микрофон и динамик для голосового взаимодействия (функция «Умная колонка»), но она работает только со смартфоном после подключения приложения eWelink к такому приложению, как Google Home, или совместимому шлюзу умного дома. NSPanel Pro Gen2 нельзя напрямую использовать в качестве умной колонки с текущей прошивкой.

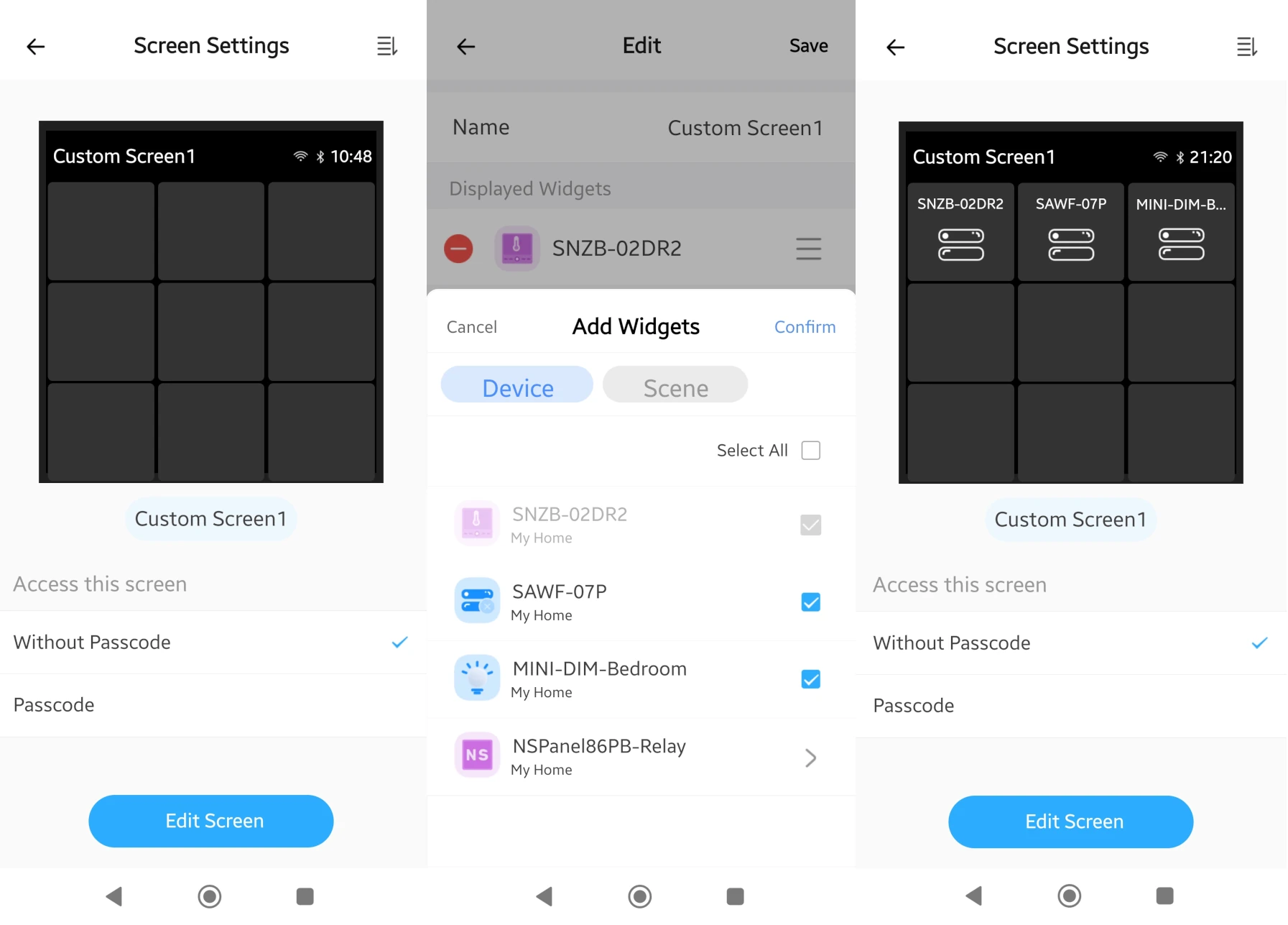

Если в приложении eWeLink уже есть другие устройства, например SONOFF MINI-DIM и SONOFF AirGuard PM2.5/PM10 (SAWF-07P), их можно добавить на панель управления, перейдя в «Настройки экрана» → «Редактировать экран» → «Добавить виджеты».

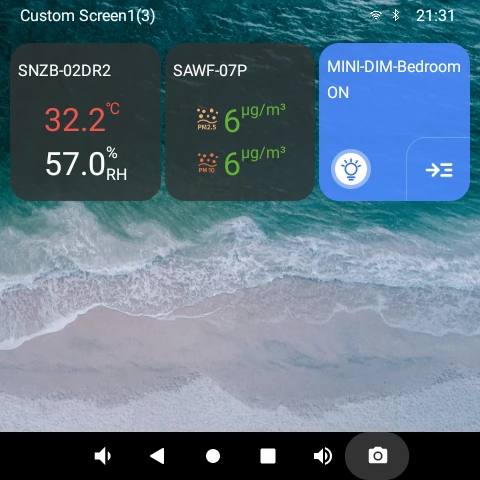

После добавления двух устройств отображаются значения PM2.5 и PM10 с датчика, а также можно управлять светом в спальне через выключатель MINI DIM.
Интеграция SONOFF NSPanel Pro Gen2 с Home Assistant

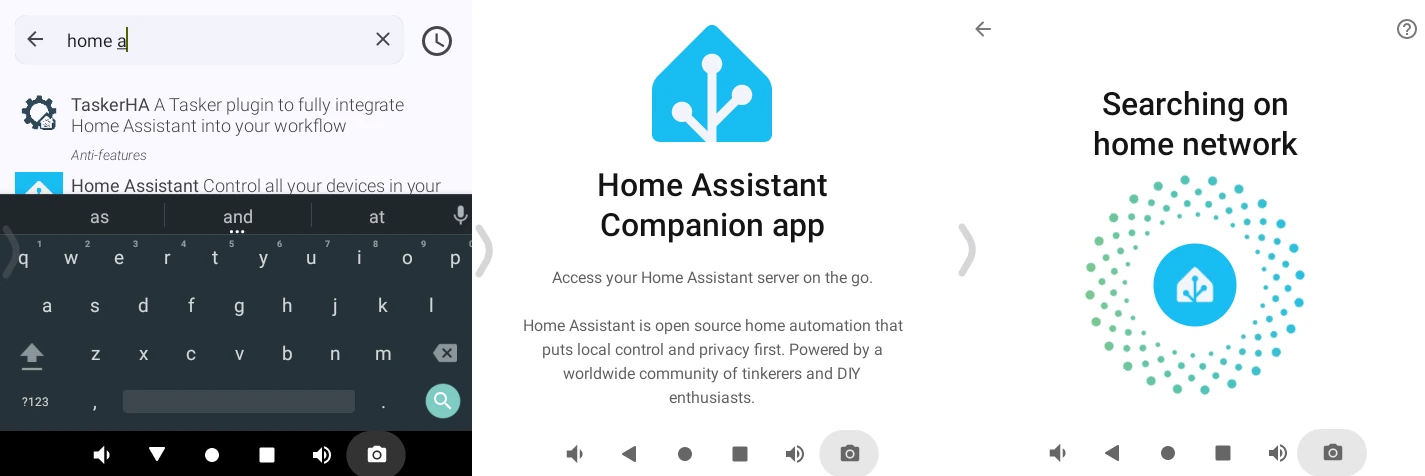

NSPanel Pro Gen2 — это Android-устройство с магазином приложений F-Droid, из которого можно установить приложение Home Assistant Companion.

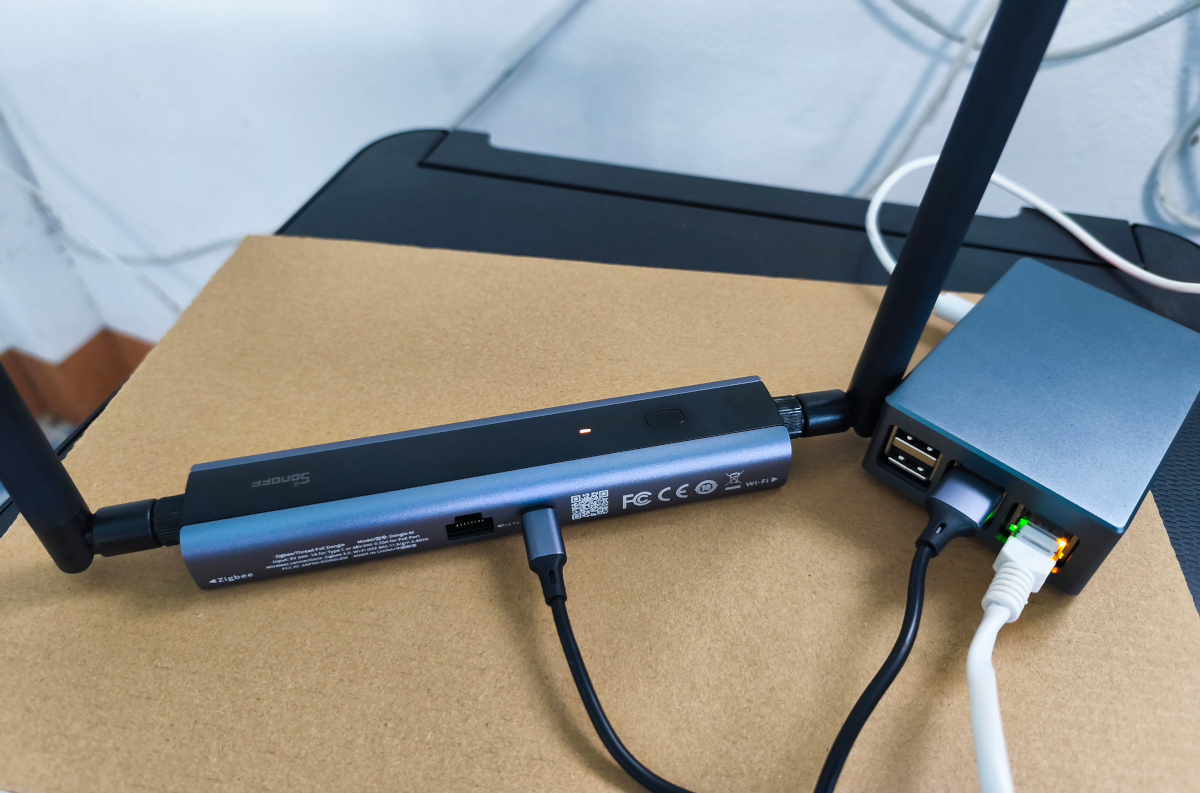

Уже настроен Home Assistant на Raspberry Pi 4, подключённом к SONOFF Dongle Max (Dongle-M) для поддержки Zigbee.

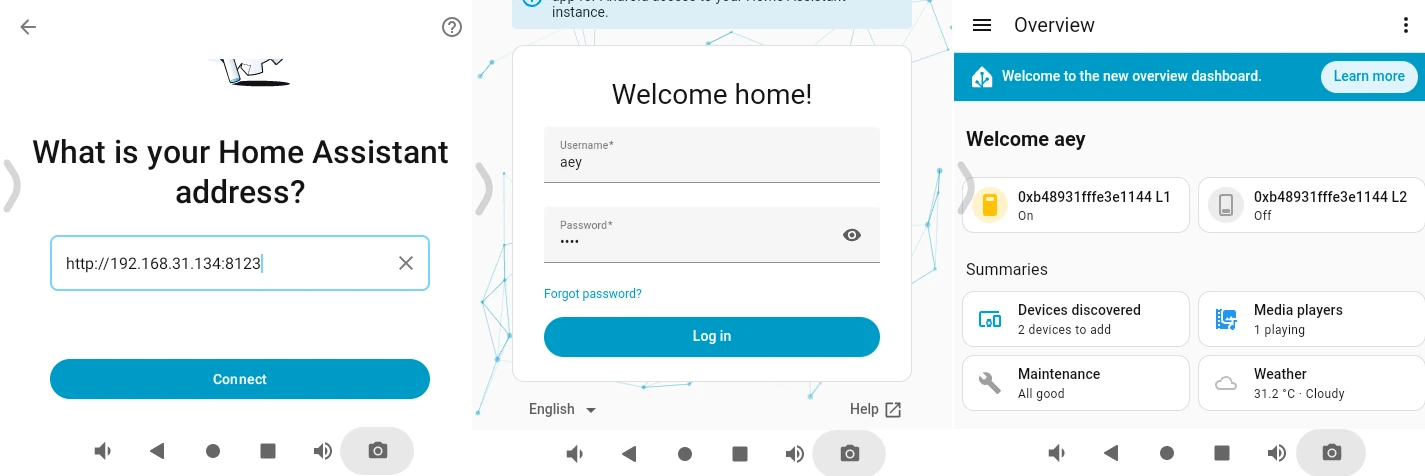

Можно ввести URL сервера Home Assistant, а затем учётные данные (имя пользователя/пароль) для доступа к панели управления Home Assistant Overview.
Оттуда можно управлять устройствами умного дома, проверять их состояние, включать/выключать через сенсорный экран NSPanel Pro Gen2 — так же, как при доступе к Home Assistant со смартфона или в веб-браузере на компьютере.

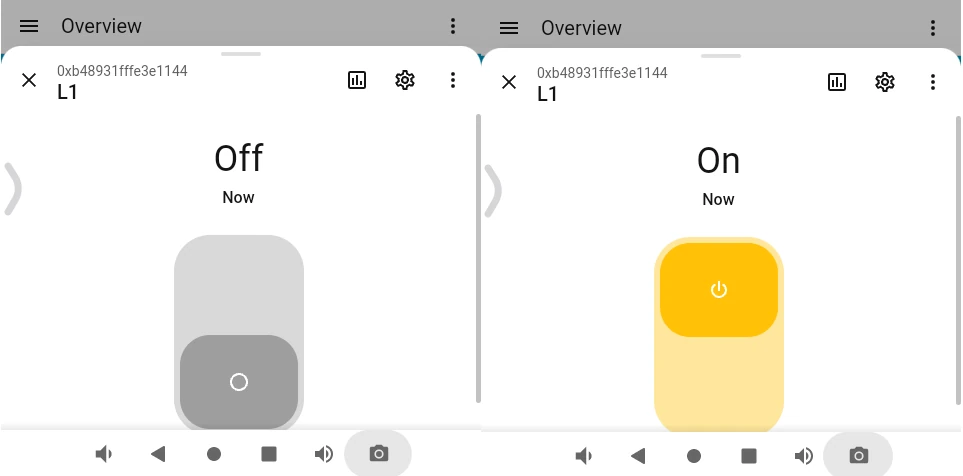

Управление Zigbee-выключателем SONOFF MINI DUO-L через Home Assistant на NSPanel Pro Gen2
Заключение
Было обнаружено, что NSPanel Pro Gen2 легко устанавливается и довольно просто настраивается и используется. Установка была произведена в настольный корпус, но, являясь панелью типа 86, её можно встроить в стену, если в стране используется такой размер подрозетника. Управление реле через сенсорный экран оказалось быстрым и отзывчивым, а приложение eWeLink позволяет пользователю добавлять виджеты для других устройств умного дома на WiFi, Zigbee или Matter, таких как выключатели, датчики или камеры безопасности. Также есть функция «Голосовой вызов» для двусторонних аудиозвонков между панелью управления и смартфонами с приложением eWelink. Если уже есть сервер Home Assistant, установка Android-приложения через F-Droid очень проста и превращает NSPanel Pro Gen2 в панель управления Home Assistant.
В целом SONOFF NSPanel Pro Gen2 — отличный выбор для тех, кто ищет настольную или настенную панель управления умным домом с сенсорным экраном. Из коробки поддерживаются eWelink, Home Assistant и Matter (не тестировалось, так как устройств Matter не было). Ожидалась функция умной колонки с использованием встроенного микрофона и динамика, но она пока не реализована, и пользователям приходится полагаться на сторонние умные колонки.
Хочется поблагодарить SONOFF за предоставление панели управления NSPanel Pro Gen2 для обзора. Она продаётся за $134,90 в белом или тускло-сером цветах, и можно рассмотреть возможность приобретения опциональной настольной подставки за дополнительные $9,90. Купон на скидку CNXSOFT снижает цену заказов на сайте SONOFF на 10% (за исключением предзаказов и специальных акций).
