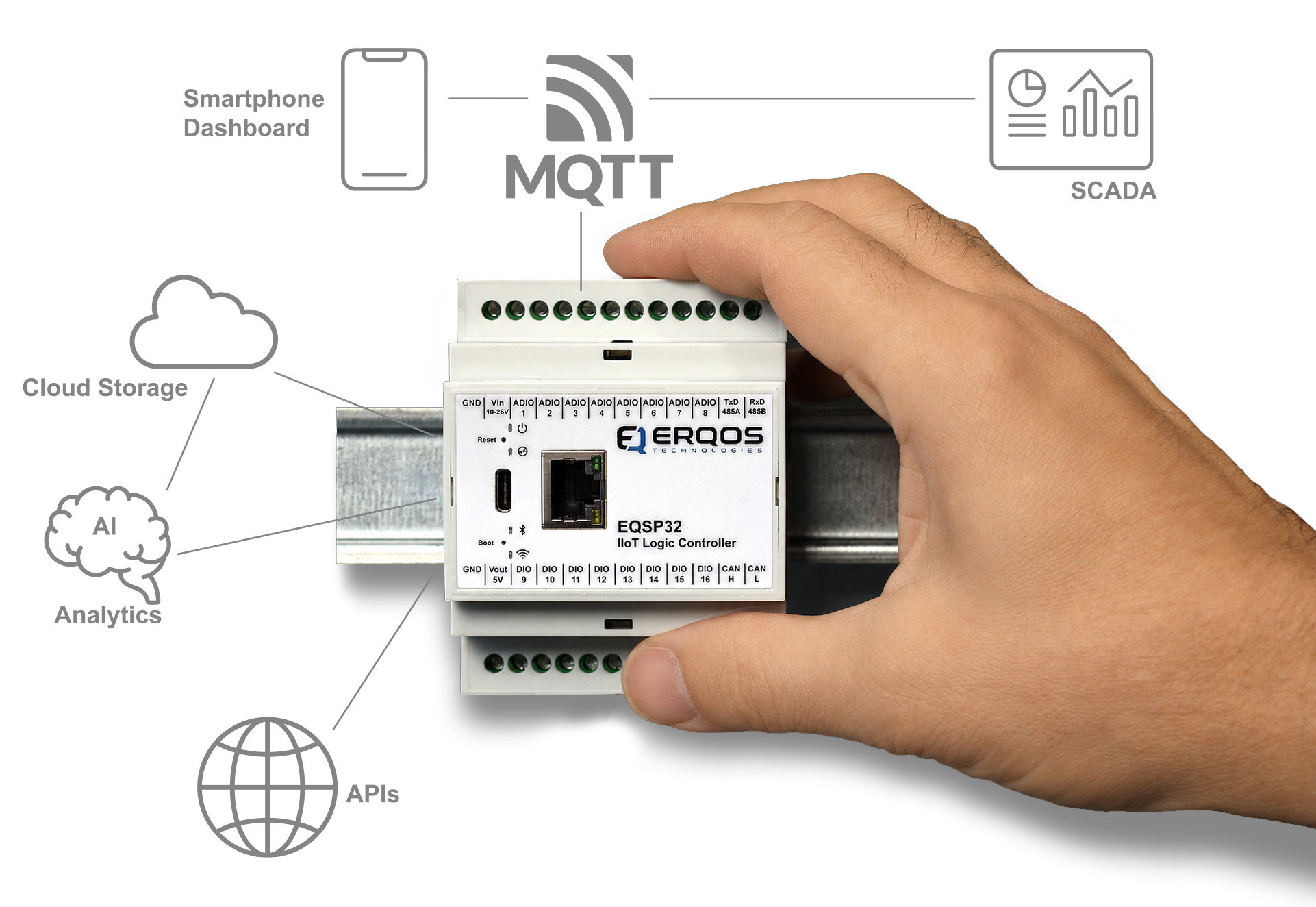

Erqos EQSP32CE — это промышленный IoT ПЛК для монтажа на DIN-рейку на базе SoC ESP32-S3 с Wi-Fi и Bluetooth, предлагающий интерфейсы промышленной связи Ethernet, RS-485, RS-232 и CAN Bus.
Логический контроллер IIoT также оснащён несколькими защищёнными цифровыми (16x) и аналоговыми (8x) входами, восемью токовыми входами, восемью аналоговыми входами «специального режима» и шестнадцатью цифровыми выходами с поддержкой ШИМ. Порт USB-C используется для прошивки и мониторинга, а ПЛК принимает широкий диапазон входного напряжения 7–26 В DC и выдаёт 5 В/1 А для модулей расширения ввода/вывода.
Технические характеристики Erqos EQSP32CE:
- SoC – Espressif ESP32-S3 двухъядерный процессор LX7 @ 240 МГц с 8 МБ Flash, 512 кБ ОЗУ, беспроводное подключение (вероятно, ESP32-S3FN8)
- Интерфейсы связи
- Порт Ethernet 10/100 Мбит/с RJ45
- Wi-Fi + Bluetooth Low Energy (на ESP32-S3) с внутренней антенной
- RS232 (защищённый) и RS485 полудуплексный (защищённый) с поддержкой Modbus RTU, DMX512 и пользовательских последовательных протоколов
- CAN Bus (защищённый)
- USB – 1x USB-C для программирования и мониторинга
- Интерфейсы ввода/вывода (программно определяемые)
- Цифровые входы – до 16x защищённых, настраиваемых цифровых входов, совместимых с напряжением 24 В (поддерживаются все клеммы)
- Аналоговые входы – до 8x защищённых, настраиваемых аналоговых входов (0–10 В) на клеммах 1–8
- Токовые входы – до 8x программно выбираемых входов 4–20 мА на клеммах 1–8
- Специальные аналоговые режимы – режимы относительного (RAIN) и температурного (TIN) аналогового входа на клеммах 1–8
- Выходы – до 16x защищённых, настраиваемых твердотельных ключей с подтяжкой к минусу (с поддержкой ШИМ)
- Прочее
- Светодиоды питания, статуса, Wi-Fi, Bluetooth и Ethernet
- Зуммер для системных оповещений
- Напряжение питания
- Вход – 7–26 В DC
- Выход – 5 В DC @ 1 А (стабилизированный вспомогательный выход)
- Габариты – 90 x 71 x 57 мм
- Вес – 175 грамм
- Диапазон температур – от -20°C до +55°C
- Степень защиты – IP20
- Сертификация и соответствие (CE согласно Директиве 2014/53/EU (RED)):
- Безопасность (электрическая) – EN IEC 62368-1:2020 + A11:2020
- Безопасность на открытом воздухе – EN 62368-1 Приложение Y
- Воздействие ВЧ / здоровье – EN IEC 62311:2020, EN 50566:2017, EN 62479:2010, EN 50663:2017, EN 50665
- ЭМС (общее/ИТ) – EN 55032, EN 55024 (или EN 55035)
- ЭМС (беспроводная) – ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4
- Промышленная ЭМС – ETSI EN 303 446-1 V1.2.1 (ссылки на EN 61000-6-2, EN 61000-6-4 и стандарты ЭМС для ИТ)
- Радио (WiFi/BLE) – ETSI EN 300 328 V2.2.2 (полные + только паразитные), ETSI EN 300 440 V2.2.1 (полные + только паразитные), ETSI EN 301 893 V2.1.1 (только паразитные)
- Экология – Директива 2011/65/EU (RoHS)
ПЛК EQSP32CE можно подключать к ряду модулей расширения от Erqos, включая цифровые вводы/выводы, аналоговые входы, аналоговые выходы, термопары, PT100 /RTD, pH, реле и
сотовые модули GSM/GPRS. Более подробные технические сведения можно найти на веб-сайте документации для семейства ПЛК ESQP32
Как и другие представители семейства EQSP32, EQSP32CE предлагает программно определяемую архитектуру ввода/вывода: все 16 клемм могут работать как цифровые входы или твердотельные выходы, а первые восемь также поддерживают аналоговые режимы. Устройство предназначено для программирования на C/C++ через Arduino IDE или VS Code с использованием библиотеки EQSP32 Arduino, а продвинутые пользователи могут также полагаться на фреймворк ESP-IDF. Компания также представила систему генеративной разработки ИИ EQ-AI на базе ChatGPT, позволяющую инженерам описывать поведение на естественном языке или простой пошаговой логике для автоматической генерации кода C++ для EQSP32CE, обрабатывая темы MQTT, полезные нагрузки JSON, настройку сети, логику переподключения, диагностику и конечные точки REST.
Хотя мы впервые освещаем ПЛК на ESP32-S3 от Erqos, подобные IIoT-контроллеры на базе ESP32 существуют уже много лет от таких компаний, как TECHBASE , NORVI/Iconic Devices и Industrial Shields . EQSP32CE просто добавляет ещё один вариант.
Промышленный IoT ПЛК EQSP32CE на ESP32-S3 доступен сейчас за $185/155 евро в интернет-магазине Erqos в единичных количествах; для OEM-клиентов доступно оптовое ценообразование. Компания базируется в Греции, но также имеет склады в США и Гонконге.
