$13 EVK Qualcomm QCC74xM предлагает Wi-Fi 6, Bluetooth 5.4 и 802.15.4 (внутри Bouffalo Lab BL618)

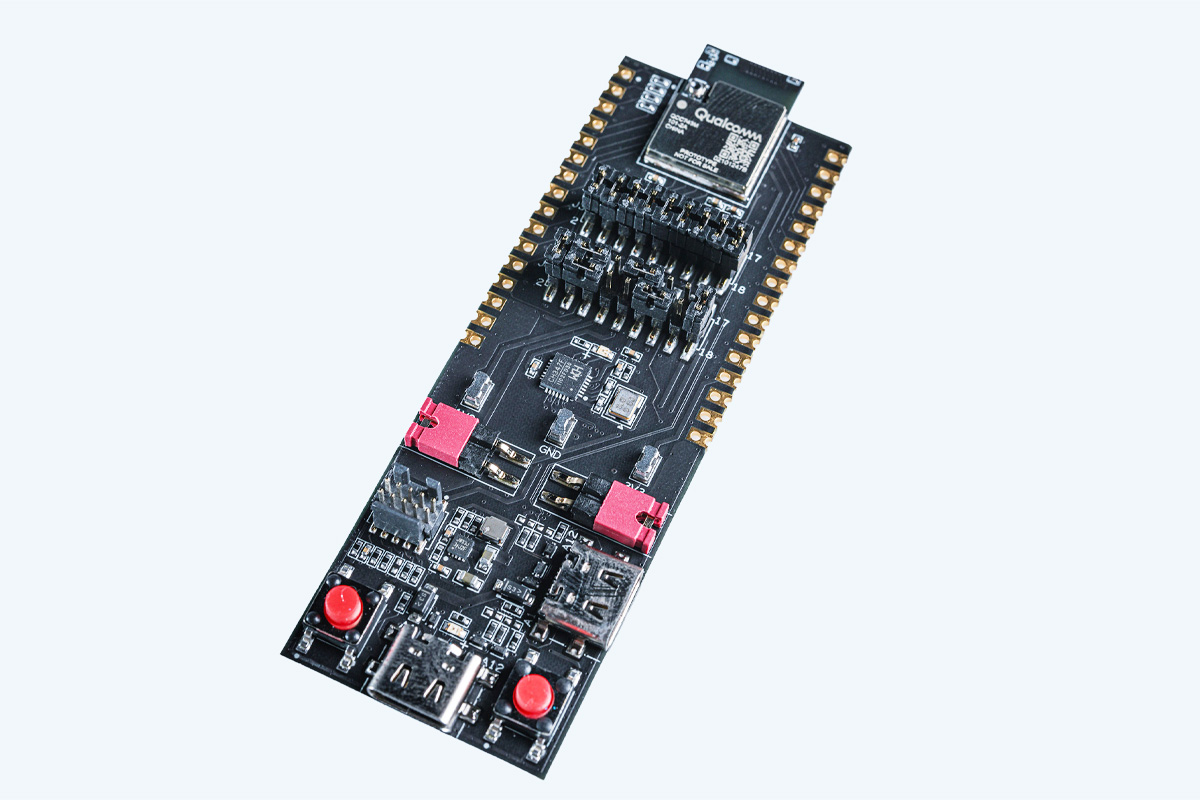

EVK Qualcomm QCC74xM представляет собой оценочную плату с тремя радиомодулями: Wi-Fi 6, Bluetooth 5.4 и IEEE 802.15.4 (Thread/Zigbee) по цене чуть более $13. Но что интересно: хотя она носит бренд Qualcomm, документация проекта Zephyr ясно показывает, что серия QCC74x на самом деле основана на серии Bouffalo Lab BL61x и в основном эквивалентна ей, в частности BL618 .

Технические характеристики Qualcomm QCC74xM EVK:

• Беспроводной модуль – модуль Qualcomm QCC74xM LGA (QCC743M, QCC744M или QCC748M в зависимости от варианта платы)
  • CPU – 32-битный процессор RISC-V (RV32IMAFCP) @ до 325 МГц с FPU и DSP
  • Память и хранилище
    • 484 КБ SRAM (с 48 КБ кэша) и 128 КБ ПЗУ на кристалле
    • 8 МБ встроенной pSRAM (только QCC748M)
    • 16 МБ встроенной NOR flash
  • VPU – кодирование видео Motion JPEG (MJPEG) до 720p (только QCC748M)
• Дисплей – DBI через GPIO (только QCC748M)
• Камера – DVP через GPIO (только QCC748M)
• Аудио
  • Интерфейс I2S (Master/Slave)
  • 1x ЦАП для вывода на динамик и 1x АЦП для входа с микрофона через GPIO (только QCC748M)
• Сеть и беспроводная связь
  • Ethernet 10/100 Мбит/с через GPIO (только QCC744M и QCC748M)
  • 2,4 ГГц 802.11 b/g/n/ax Wi-Fi 6 1×1 SISO
  • Bluetooth Low Energy 5.4 с кодированным PHY
  • 802.15.4 Thread и Zigbee
  • Поддержка Matter поверх Wi-Fi и Thread
  • Опции: антенна на PCB или RF-разъем
• USB
  • Порт USB Type-C (J1) для UART/последовательной консоли и программирования
  • Порт USB Type-C (J9) для прямого USB/питания (только QCC748M)
• Прочие ввод/вывод
  • Двухрядные штыревые разъемы для GPIO (до 32 GPIO на QCC748M; до 19 на QCC743M)
  • 2x UART, 2x I2C, SPI (Master/Slave), XIP QSPI
  • 1x шина CAN ISO 11898 (автомобильная/промышленная)
  • 12/14/16-битный АЦП общего назначения и 12-битный ЦАП
  • 1x ШИМ (4 канала), ИК-контроллер (приемник), таймеры (RTC, 2x 32-бит, 1x 16-бит) и JTAG (через GPIO)
• Безопасность
  • Встроенное криптографическое ускорение с ускорением операций с открытыми ключами, TRNG и дешифрование AES на лету через QSPI (XIP)
  • PSA Certified Level One с безопасной загрузкой и безопасной отладкой
• Разное

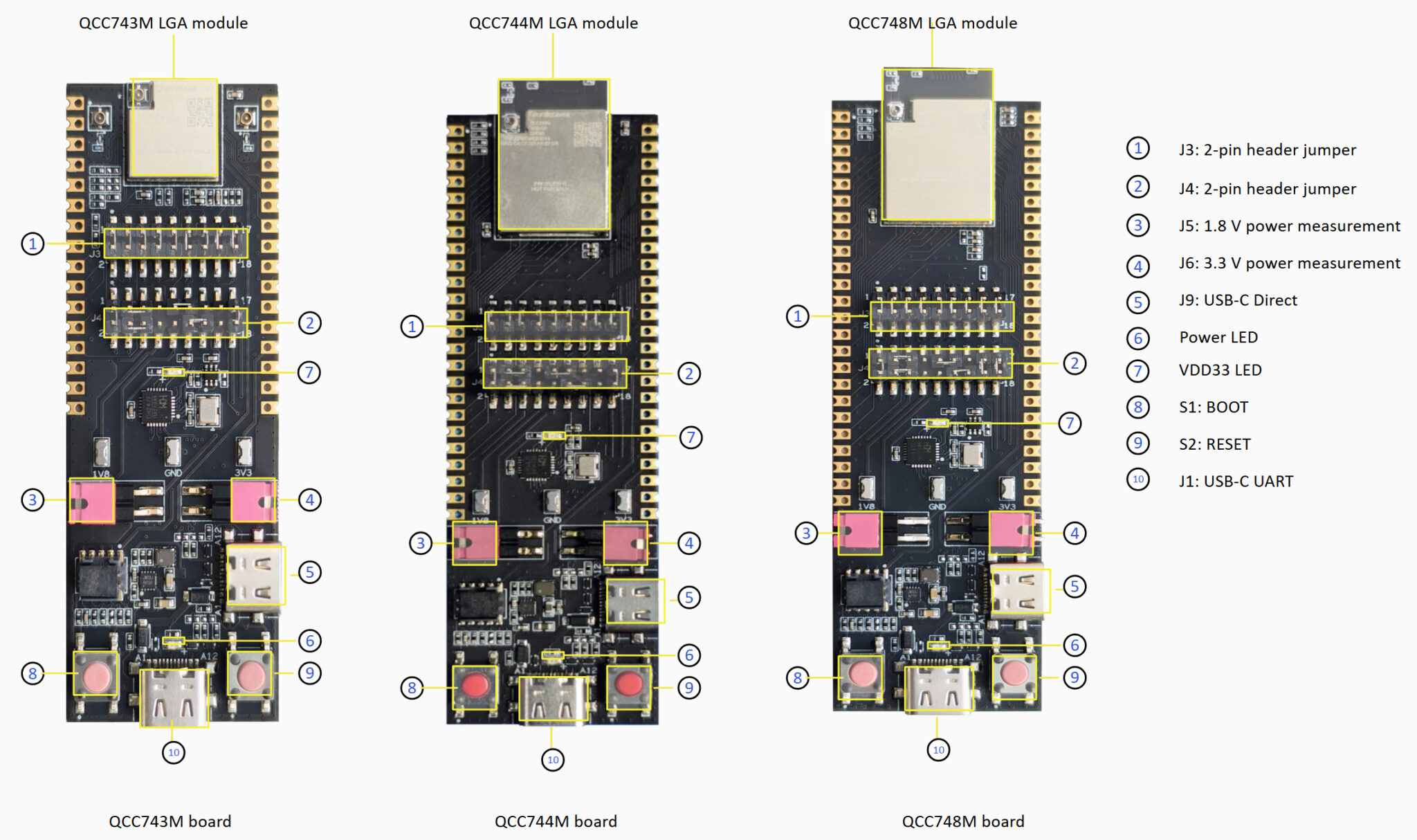

  • Кнопка BOOT (S1)
  • Кнопка RESET (S2)
  • Светодиод питания и светодиод VDD33
  • 2 перемычки на 2-контактных разъемах (J3, J4)
•   Питание
  • Входное питание EVK – USB или 5 В
  • Входное напряжение модуля – 2,97–3,63 В
  • Напряжение ввода-вывода – 1,8 В / 3,3 В
  • Контакт измерения питания 1,8 В (J5)
  • Контакт измерения питания 3,3 В (J6)
• Размер – уточняется
• Рабочая температура – от –40 до +85 °C

После ознакомления со спецификациями становится ясно, что он разработан для прямой конкуренции с модулями Espressif, такими как ESP32-S3 или ESP32-C6, и оснащен ядром RISC-V частотой 325 МГц с FPU и DSP, а также стандартами беспроводной связи ближнего радиуса действия. Конкретный EVK, доступный сейчас (QCC748M), представляет собой верхний сегмент стека с интегрированными PSRAM объемом до 8 МБ и Flash объемом 16 МБ.

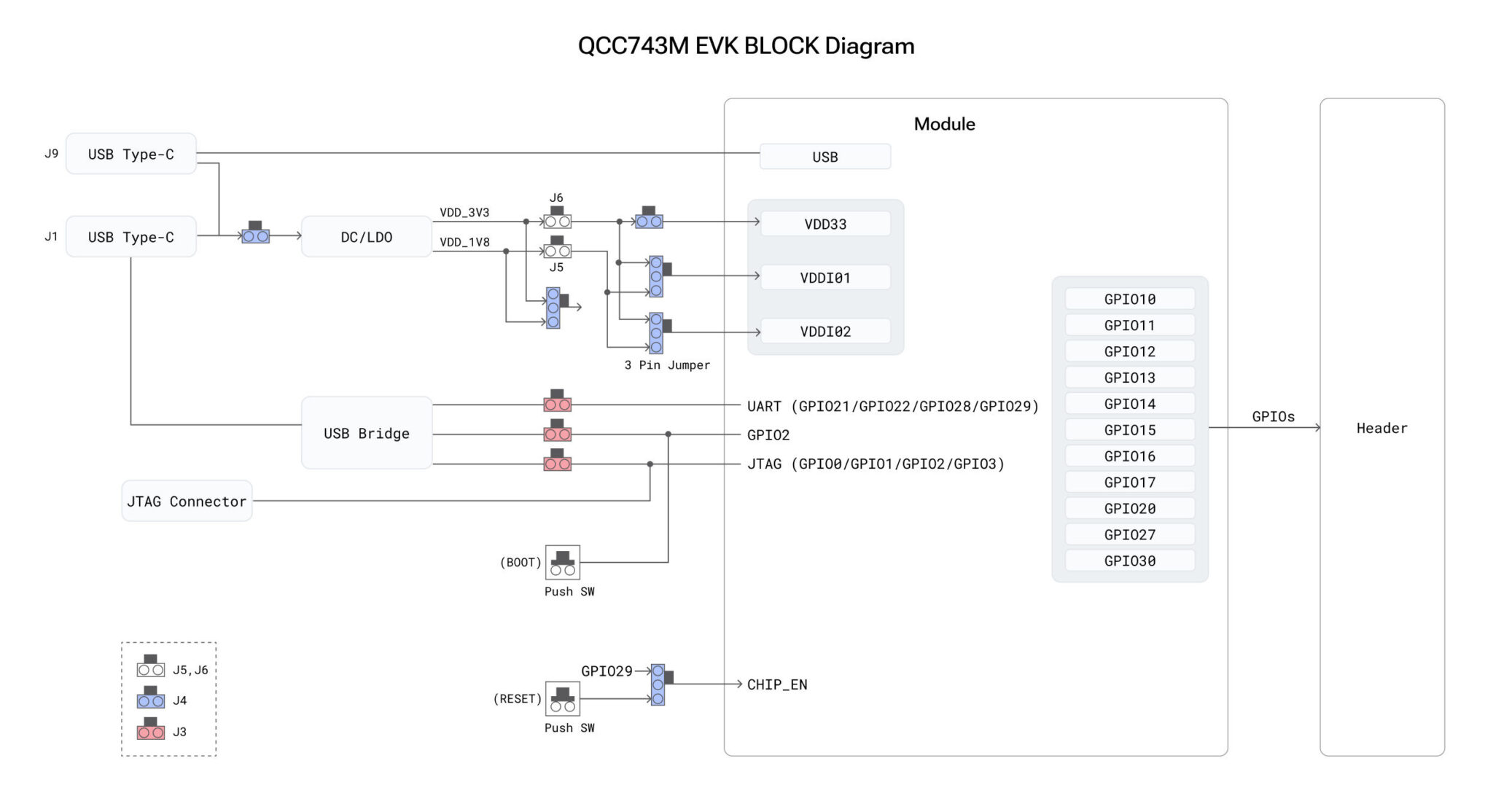

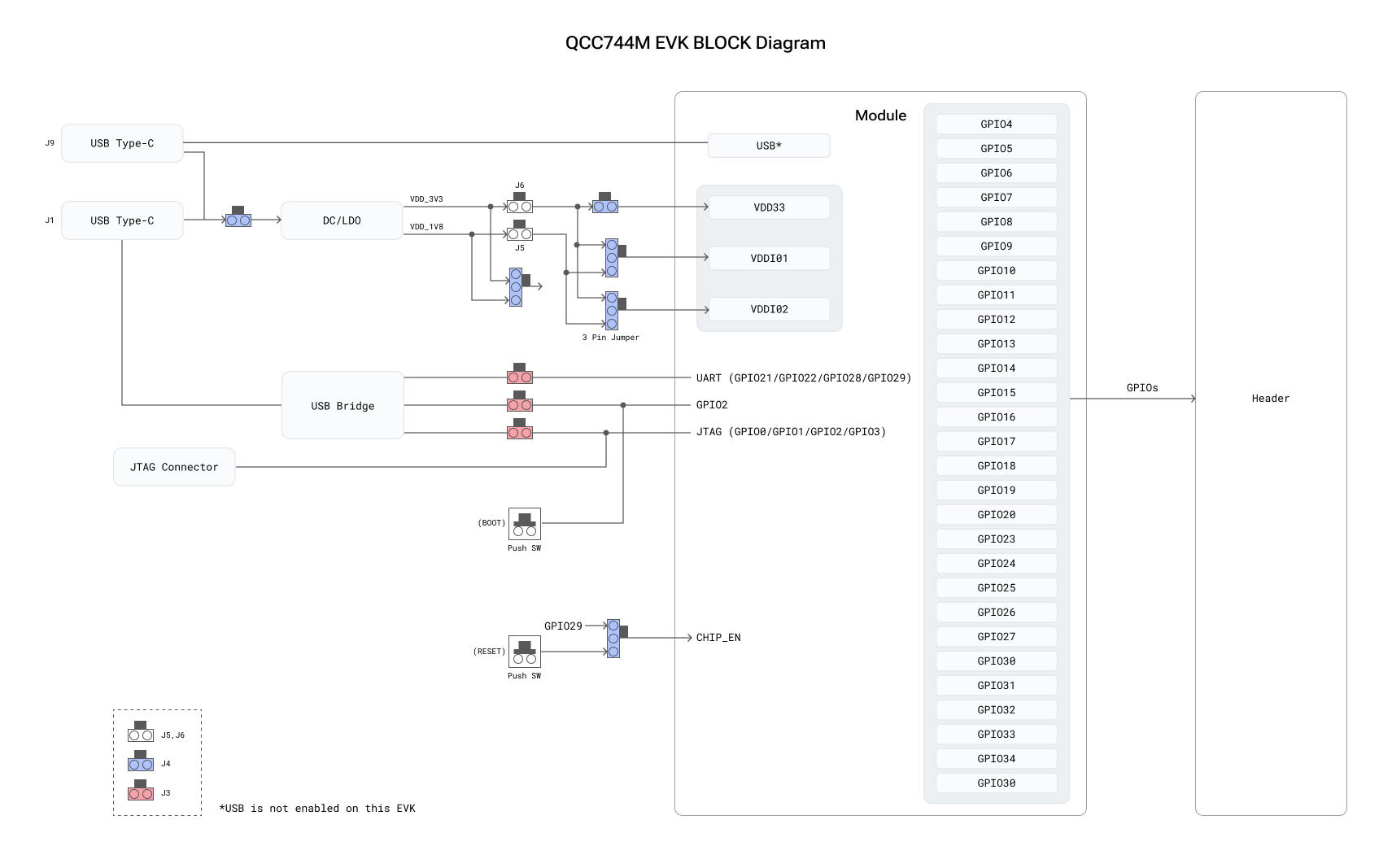

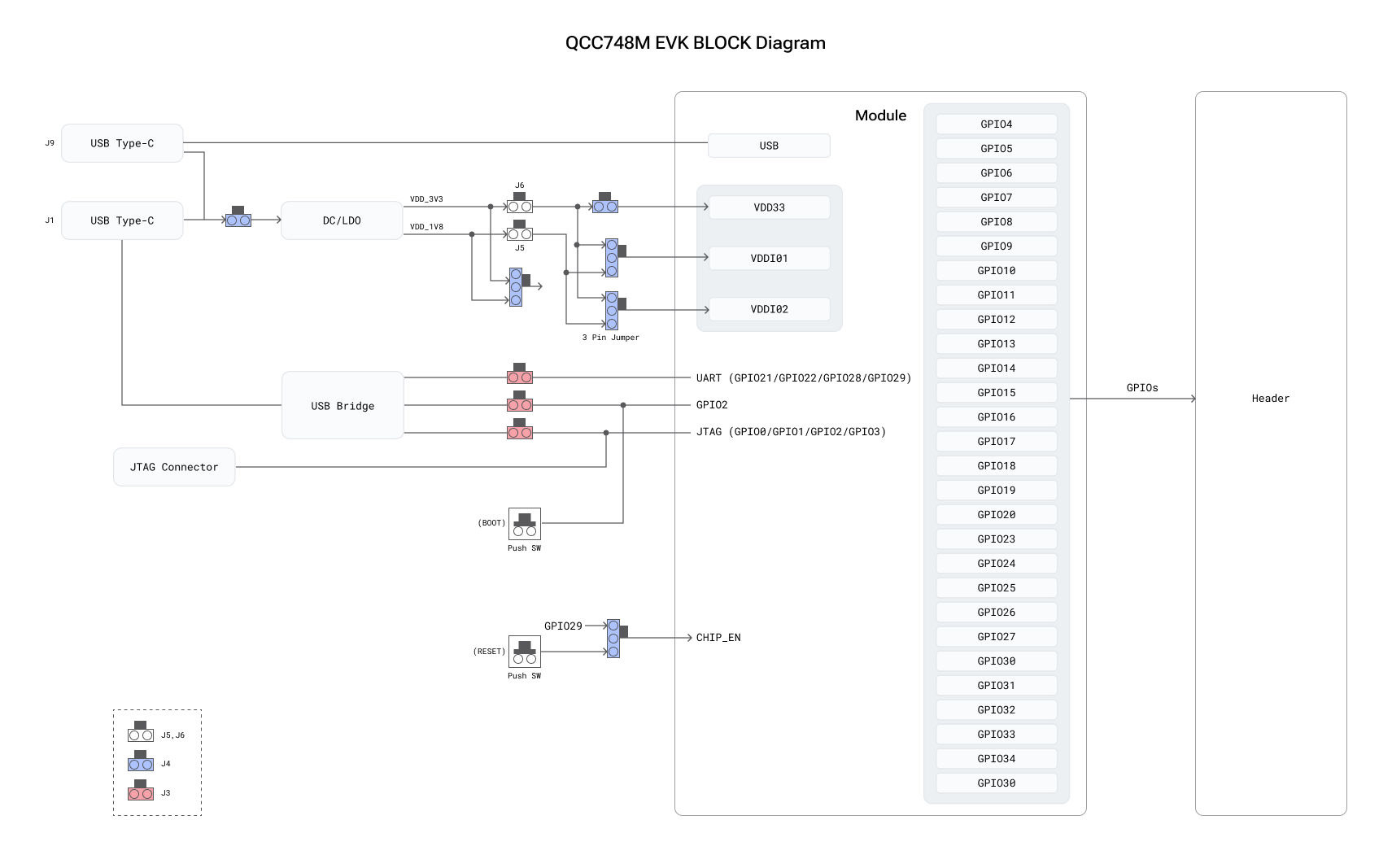

Также из блок-схемы видно, что единственное четкое различие между тремя платами заключается в GPIO и порте USB.

С программной стороны серия QCC74x предназначена для работы в безхостовом режиме, выполняя как стек протоколов, так и IoT-приложения без внешнего микроконтроллера. Официальный SDK (размещенный на CodeLinaro) построен на FreeRTOS и имеет открытый исходный код на CodeLinaro, а также расширение для Microsoft Visual Studio Code (VS Code) для разработки. Благодаря своим корням Bouffalo Lab, оборудование также уже поддерживается экосистемой Zephyr RTOS . Дополнительная информация доступна в руководстве по быстрому старту от Qualcomm .

EVK Qualcomm QCC74xM доступны на DigiKey за $13.12 . Сюда входят платы разработки QCC748M, QCC744M и QCC743M. EVK QCC748M выпускается в двух вариантах – EVK-QCC748M-2-01-0-AA со встроенной печатной антенной (PCB trace) и EVK-QCC748M-2-01-0-AB с разъемом для внешней антенны. EVK QCC744M и QCC743M также доступны в тех же двух конфигурациях антенн (PCB trace и варианты с RF-разъемом). Сами модули от $3 до $4.75 .
