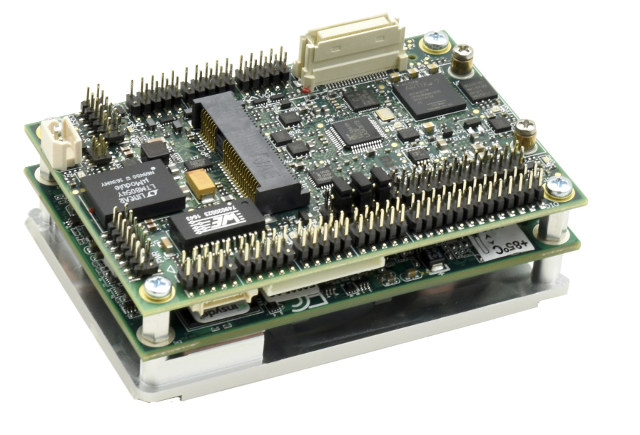

Diamond Systems – компания из Силиконовой Долины, предоставляющая встроенные вычислительные решения для транспортных, энергетических, аэрокосмических, оборонных, производственных, медицинских и исследовательских рынков, недавно представила одноплатный компьютер Zeta, состоящий из основной платы, в форм-факторе COM Express Mini тип 10 на базе процессора, на выбор, Intel Bay Trail или Apollo Lake, а также радиатора для охлаждения.
Компания объясняет, что небольшой размер и большая вариативность функциональных решений, делает его особенно подходящим для мобильных приложений. SBC также поддерживает входное напряжение 6-36 В постоянного тока широкого диапазона и работает в диапазоне температур от -40 до + 85 ° C.
Спецификации семейства одноплатных компьютеров Zeta:
- Процессор COM и системная память
- Двухъядерный процессор Intel Atom Bay Trail E3825 с частотой 1,33 ГГц с 2 Гб оперативной памяти
- Четырехъядерный процессорIntel Atom Apollo Lake E3940 с частотой 1,6 ГГц с 4 Гб оперативной памяти
- Четырехъядерный процессорIntel Pentium Apollo Lake N4200 с частотой 1,1 ГГц (с возможностью расширения до 2,5 ГГц) с 8 Гб оперативной памяти
- Хранилище – 1x разъем mSATA, 1x разъем микро SD для карт памяти
- Видеовыход – разъем VGA, разъем LVDS, разъем подсветки
- Возможности подключения – 2x разъема Gigabit Ethernet (через Intel i210)
- USB – 4x хост-порта USB 2.0 , 1x USB 3.0 через разъемы
- Serial – 4x последовательных порта RS-232/422/485 (COM1-COM4) через разъемы
- Расширение
- Разъем расширения с 2x PCIe x1, SATA, HD аудио, 22C, 1x USB 2.0
- Разъем mPCIe (совместно с mSATA)
- Только для модели A – аналоговый ввод-вывод с 16-канальный АЦП 16-бит, 4-канальный ЦАП 16-бит, 27 линий GPIO, PWM, счетчики (все проходят через FPGA)
- Только для модели D – расширение ввода-вывода с 16-канальным GPIO
- Источник питания – вход 6-36 В постоянного тока через разъем
- Размеры – 84 x 55 см (примерно такие же, как у Raspberr Pi, лишь немного меньше)

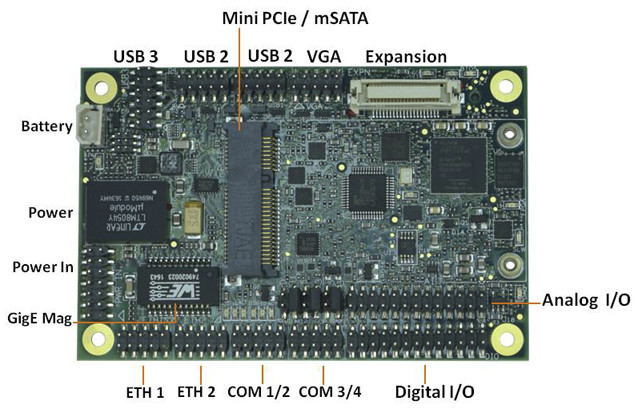

Модель A основная плата (вид сверху)

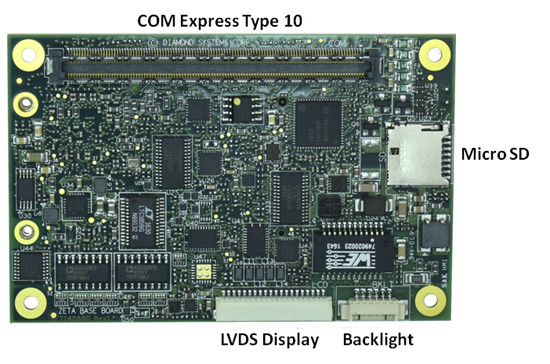

Модель A основная плата (вид снизу)
Модель А включает в себя схему сбора данных, включающую FPGA, в то время как модель D имеет цифровую схему ввода/вывода. Дочерняя плата может быть подключена через разъем расширения, и добавит полный/полуразмерный мини-разъем карты, разъем M.2 M Key для SSD и разъемы HD-аудио (линейный вход/выход + микрофон) и 16 дополнительных линий ввода-вывода GPIO. Bay Trail COM поддерживает Ubuntu 16.04 LTS 32-бит и Windows 7 Embedded 32-бит, а модули Apollo Lake могут запускать 64-битную версию Ubuntu 16.04 LTS или Windows 10 IoT Enterprise LTSB 64-бит.

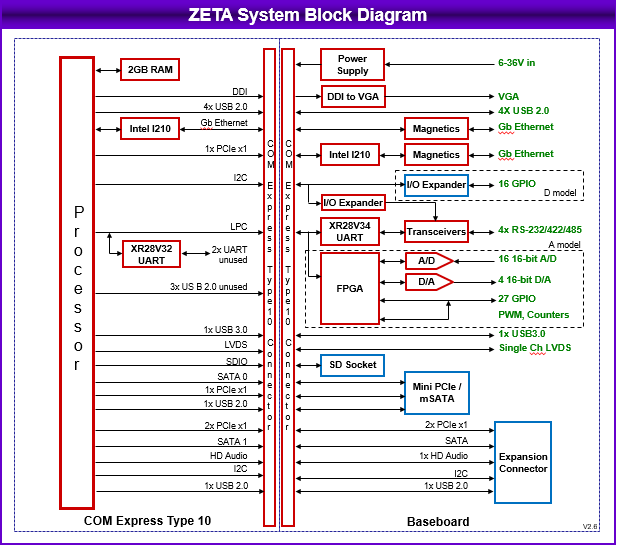

Блок-схема
ZETA SBC, а также полный комплект разработчика, добавляющий кабели ввода/вывода и выбранный SDK, уже доступны. Вы можете посетить страницу продукта для получения более подробной информации и/или оставить запрос. Плата и другие новые продукты от компании были также представлены на конференции Embedded World 2018, и на мероприятии блогер Charbax взял интервью у основателя компании Джонатана Миллера (Jonathan Miller).
