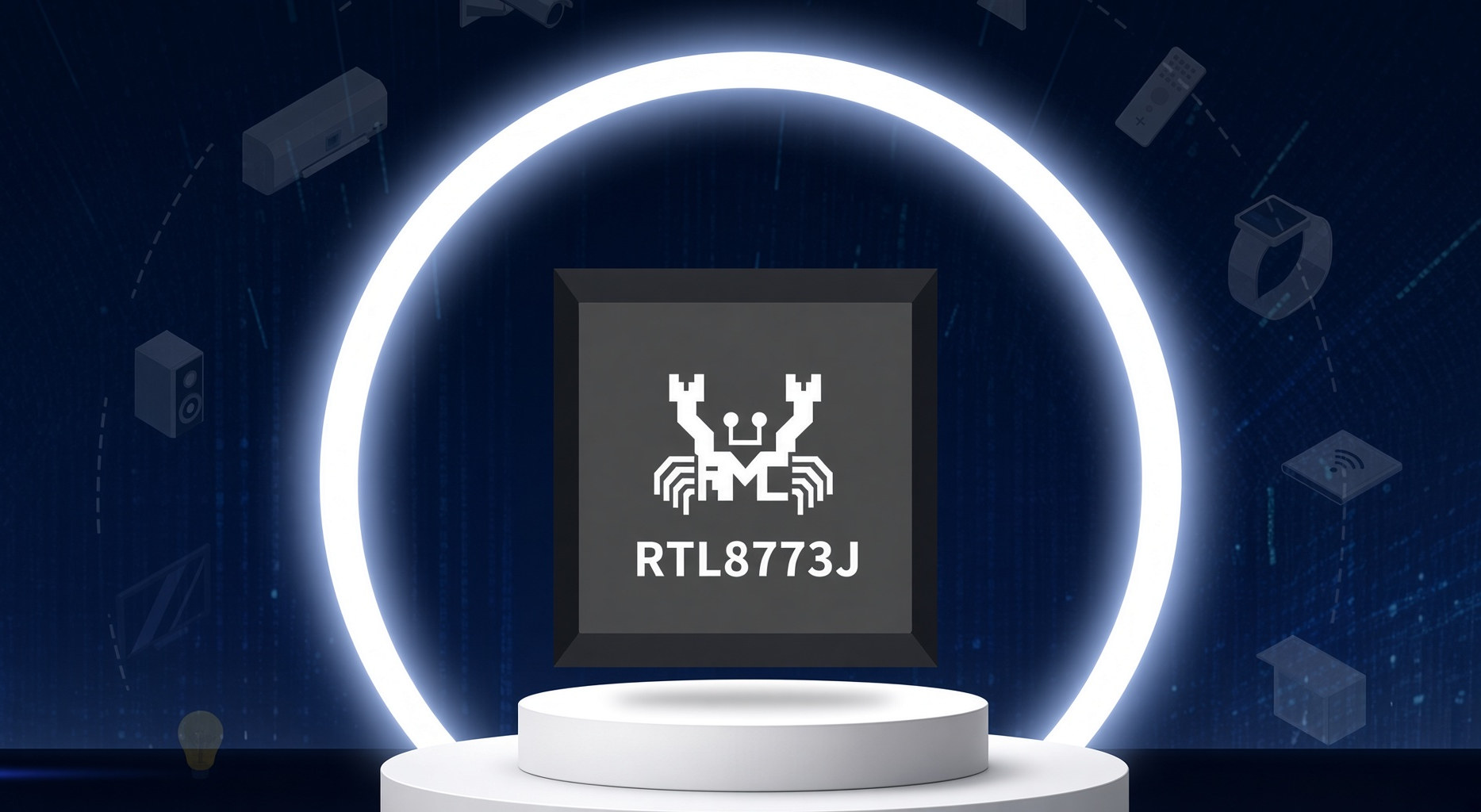

Серия Realtek RTL8773J – первое известное на данный момент семейство микроконтроллеров, готовых к Bluetooth 7. В ней реализована двухъядерная архитектура с прикладным ядром Cortex-M55 на 200 МГц и ядром Cortex-M33 для сенсоров и сети, а также DSP-блоками для обработки высококачественных кодеков и ускорителем для ANC, Talk Clear и распознавания ключевых слов.
Другие особенности включают до 2 МБ SRAM, 8 МБ PSRAM, 16 МБ встроенной флеш-памяти, Bluetooth 6.2/7 и проприетарный протокол 2,4 ГГц, аудиофункции и набор интерфейсов ввода-вывода. Основной особенностью предстоящего релиза Bluetooth 7 станет Высокая пропускная способность данных (HDT) , обеспечивая канал передачи данных по Bluetooth со скоростью до 7,5 Мбит/с. Realtek разработала собственную версию (Realtek HDT+) с заявленной скоростью передачи данных до 15 Мбит/с .
Характеристики Realtek RTL8773J:
- Ядра MCU
- Прикладное ядро Arm Cortex-M55 с MVE до 200 МГц
- Ядро сенсоров и сети Arm Cortex-M33
- DSP
- Двухъядерный DSP HiFi 1s до 400 МГц
- Аппаратный FFT-движок
- Память
- До 2 МБ SRAM суммарно (включая выделенную под ядро RAM + 1024 КБ общей конфигурируемой SRAM)
- 8 МБ встроенной PSRAM (зависит от артикула)
- Хранилище
- 4 МБ, 8 МБ или 16 МБ встроенной флеш-памяти
- Интерфейс SPIC (QSPI) для SPI-флеш-памяти
- Аудио
- Выход на динамик
- Аналоговые (линейный вход, канал L/R) и цифровые (PDM) микрофонные входы
- Интерфейс I2S
- Кодеки
- Кодеки SBC и mSBC
- Опциональный кодек LC3, LC3Plus и/или OPUS (зависит от артикула)
- Беспроводная связь
- Bluetooth
- Спецификация ядра Bluetooth 6.2
- Функции Bluetooth 7 (до ратификации)
- BR/EDR/LE-1M/LE-2M/LE Coded (Long Range)
- AoA/AoD
- LE audio
- HDT/Realtek-HDT+
- Channel Sounding
- Короткий интервал соединения 1,25 мс (SCI)
- Frame Space Update поддерживает согласуемый межкадровый интервал короче или длиннее 150 мкс
- Проприетарный протокол 2,4 ГГц
- RF-характеристики
- Мощность передачи
- До 15 дБм при BLE
- До 12 dBm при EDR 2Mbps
- Чувствительность Rx
- -101 dBm (1M BLE)
- -97 dBm (1M BR)
- -97 dBm (2M EDR)
- RS-FEC – технология прямой коррекции ошибок
- Быстрое управление AGC для улучшения динамического диапазона приёма
- Мощность передачи
- Поддержка обновления прошивки по воздуху (OTA)
- Bluetooth
- Периферия
- USB 2.0 (опционально)
- I2C, UART, SPI, PWM
- От 13 до 30 выводов GPIO в зависимости от SKU
- SDIO (опционально)
- 12-разрядный АЦП с числом каналов до 8
- Криптографический движок – AES 128/256, SHA256/384, PKE (RSA-4096/ECC P-384)
- Управление питанием
- Встроенный LDO для I/O и флеш-памяти
- Встроенное зарядное устройство для литий-ионного аккумулятора с током до 500 мА
- Корпус – QFN52, 6.4 x 4.1 мм или BGA108, 5.9 x 4.2 мм
В серии RTL8773J доступны четыре SKU, все с ядрами Cortex-M55 и Cortex-M33, поддержкой BLE-аудио и т.д., но с некоторыми заметными различиями, приведенными в таблице ниже.
| Part Number | RTL8763JKU | RTL8773JKE | RTL8773JBM | RTL8773JBS |
|---|---|---|---|---|
| HDT/R-HDT+ | Y | N | Y | Y |
| 2.4G Proprietary | Y | N | Y | Y |
| Channel Sounding | O | N | O | O |
| AI Talk Clear | N | N | N | Y |
| MCM Flash | 4MB | 4MB | 8MB | 16MB |
| MCM PSRAM | N | N | N | 8MB |
| A-MIC Number | ×3 | ×3 | ×3 | ×3 |
| D-MIC | ×6 | ×6 | ×10 | ×10 |
| ANC | N | Adaptive ANC | Adaptive ANC | Adaptive ANC |
| GPIO (max) | 13 | 16 | 30 | 30 |
| SDIO | N | N | Y | Y |
| USB | Y | N | Y | Y |
| Package (mm) | QFN52, 4.1×6.4mm | QFN52, 4.1×6.4mm | BGA108, 4.2×5.9mm | BGA108, 4.2×5.9mm |
| Applications | Dongle | TWS & OWS earbuds | Earbuds, speakers, soundbars, gaming headsets | Earbuds, speakers, soundbars, gaming headsets, acoustic device |
По сути, для добавления Bluetooth 7 HDT+ к ноутбуку, компьютеру или SBC используется донгл на базе RTL8763JKU; RTL8773JKE — для обычных OWS- или TWS-наушников с Bluetooth 6.2; RTL8773JBM — для колонок и игровых гарнитур; RTL8773JBS — для более продвинутых версий этих устройств, а также «акустических устройств», по сути, слуховых аппаратов с поддержкой ИИ.
Новое семейство микроконтроллеров RTL8773J Series с Bluetooth 7-read было впервые представлено на Computex 2026, но с минимальными подробностями. Теперь доступны довольно подробные спецификации, но по-прежнему нет общедоступной документации для разработчиков, прошивки или отладочной платы. Еще несколько подробностей можно найти на странице продукта на сайте RealMCU (сайте, посвященном MCU, от Realtek)
