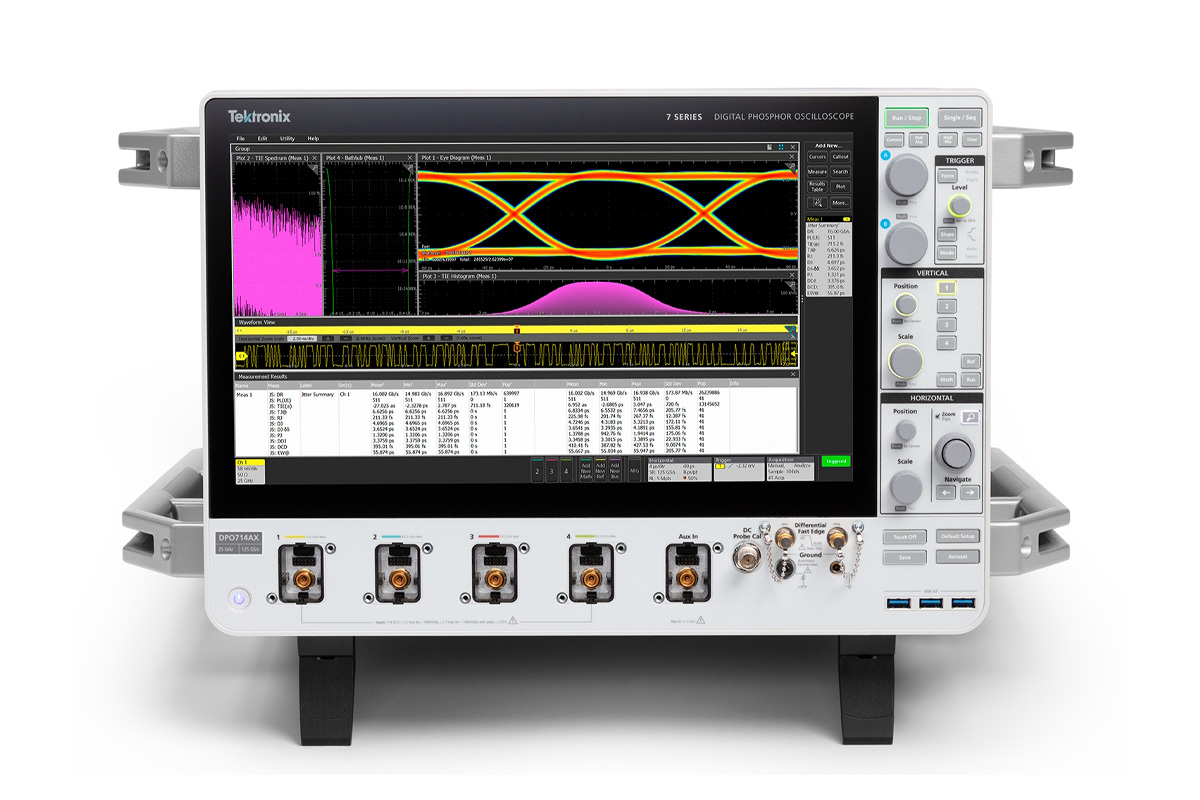

Высококлассный 8-канальный осциллограф оснащён 12-ядерным процессором AMD EPYC, 96 ГБ ОЗУ, 15,6-дюймовым дисплеем и многим другим

Работающий на базе 12-ядерного процессора AMD EPYC Embedded 3351 в паре с 96 ГБ ОЗУ, накопителем на 1,6 ТБ, GPU NVIDIA T1000 и 15,6-дюймовым сенсорным дисплеем, осциллограф выглядит как высококлассный ПК под управлением Linux (или Windows 10 LTSC). Он также включает порт SFP+ на 10 Гбит/с с технологией TekHSI для передачи больших наборов данных осциллограмм на внешний ПК; Tektronix заявляет о до 11 раз более высокой пропускной способности.

Ключевые характеристики Tektronix 7 Series DPO:

• SoC – 12-ядерный AMD EPYC Embedded 3351 12-ядерный процессор @ 3 ГГц
• GPU – NVIDIA T1000 GPU с 896 ядрами NVIDIA CUDA
• Системная память – 96 ГБ ОЗУ
• Накопитель
  • > 1,6 ТБ съёмный NVMe SSD (SSD с закрытой ОС Linux)
  • Опционально доступен второй SSD с Windows 10 LTSC 2021
• Дисплей – 15,6-дюймовый (396 мм) цветной ёмкостный мультисенсорный TFT-экран с разрешением 1920 x 1080
• Видеовыход
  • DisplayPort до 2560 x 1440 при 60 Гц в Windows
  • HDMI до 1920 x 1200 при 60 Гц в Windows

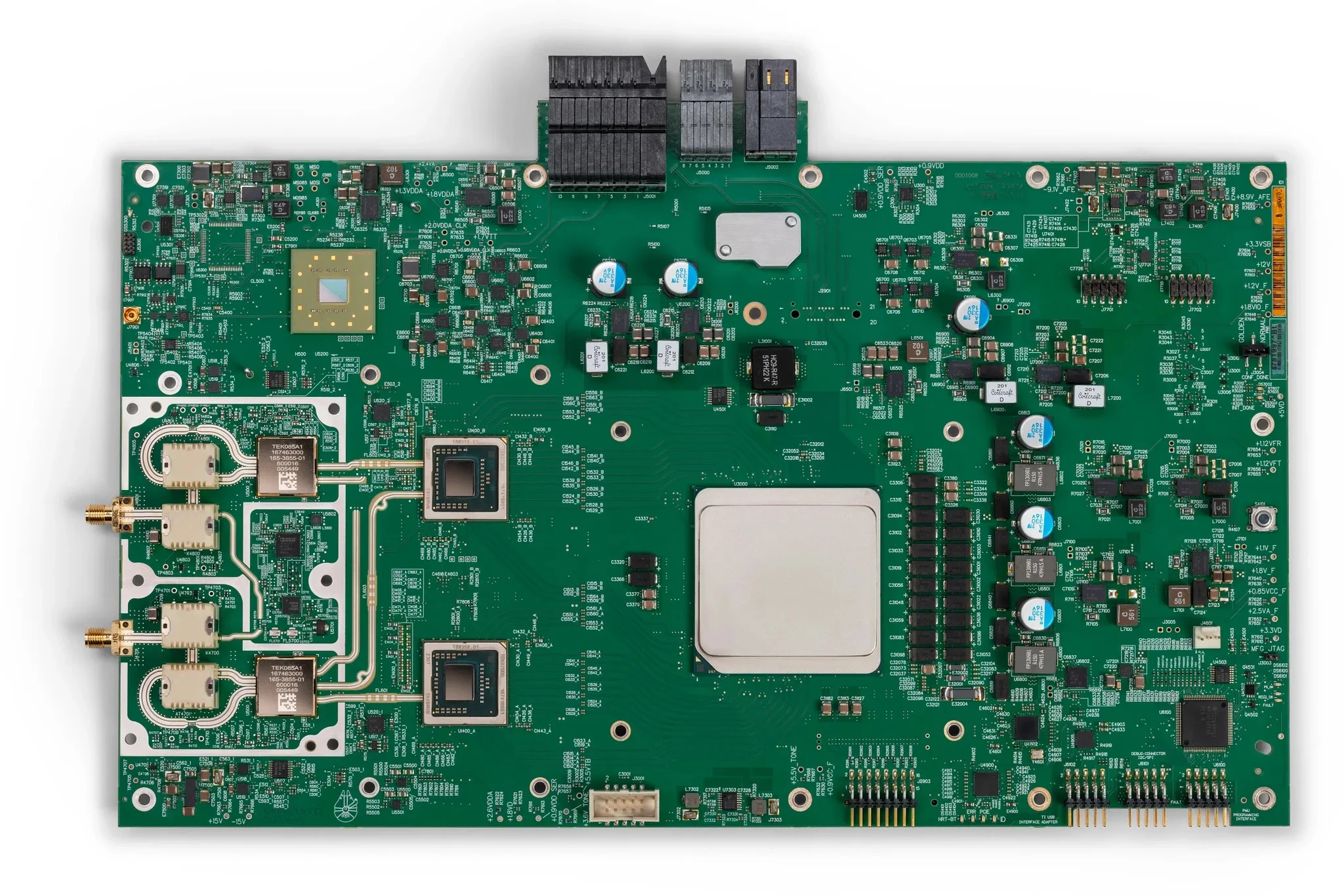

• Характеристики осциллографа

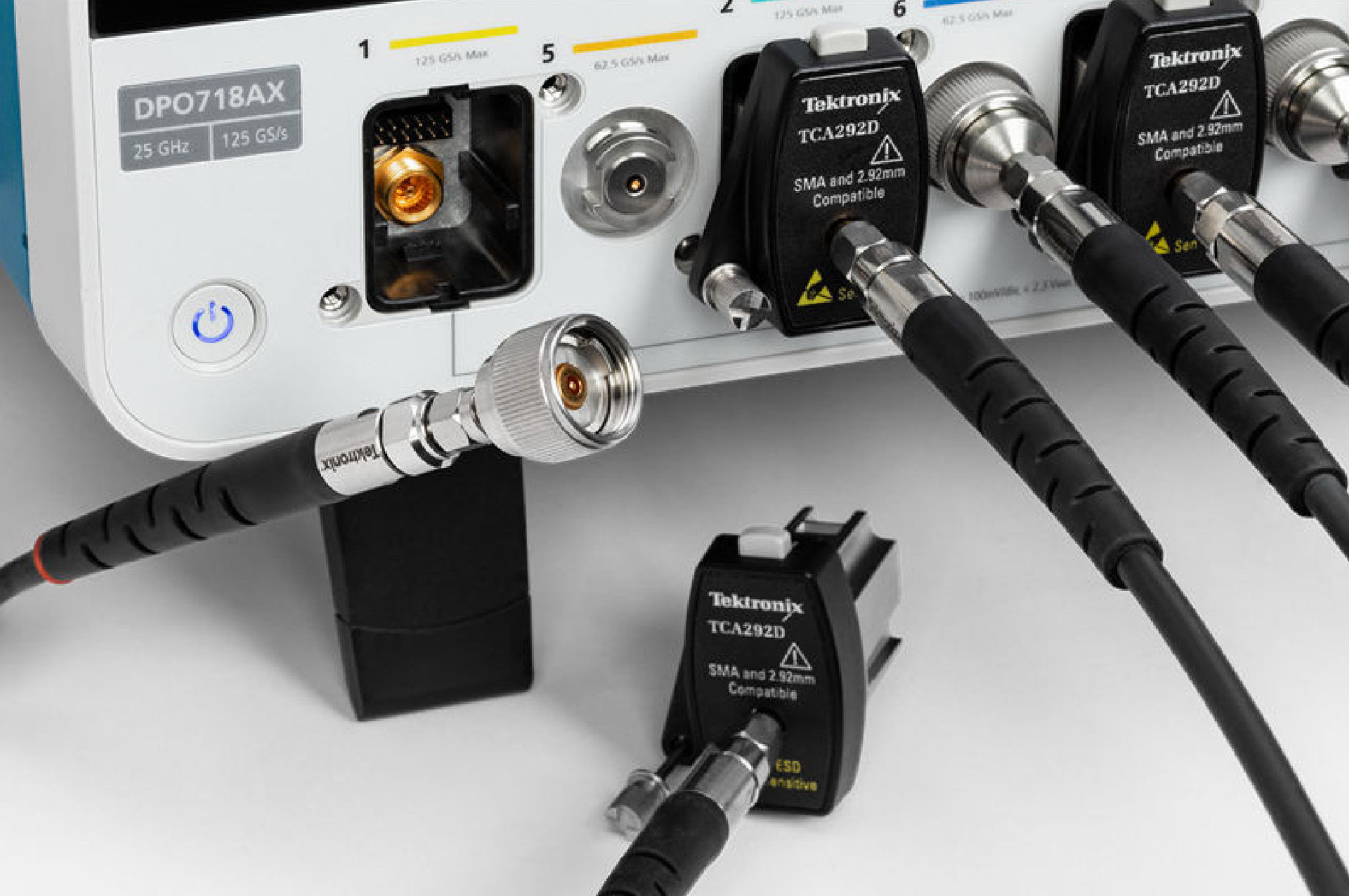

  • Каналы
    • DPO714AX – 4x TekConnect с входными адаптерами 50 Ом 2,92 мм
    • DPO718AX – 8 каналов с использованием 4x TekConnect и 4x входов Planar Crown 50 Ом 2,92 мм
    • Вспомогательный вход – 1x Aux In (TekConnect)
  • Полоса пропускания – 8, 10, 13, 16, 20 или 25 ГГц (с возможностью обновления)
  • Частота дискретизации (в реальном времени) – 125 Гвыб/с на 4 каналах или 62,5 Гвыб/с на 8 каналах
  • Вертикальное разрешение – 12-битный АЦП с высоким эффективным числом битов (ENOB).
  • Длина записи – 500 млн точек стандартно, 1 или 2 млрд точек опционально
  • Скорость захвата осциллограмм – до 150 000 осц./с с помощью FastAcq; >30 000 000 осц./с максимальная частота запусков с помощью FastFrame
  • Анализ данных – включает встроенный детектор битовых ошибок 26,6 Гбит/с для потоков данных NRZ (требуются опции 7-ERRDET и 7-ST1).
  • Генератор сигналов – опциональный 100 МГц генератор произвольных функций (AFG) с 13 предустановленными типами сигналов
  • Частотомер – бесплатный 11-разрядный частотомер запуска входит в комплект после регистрации продукта
  • Снижение шума – технология QuietChannel с активной линейной эквализацией непрерывного времени (CTLE) с 7 настройками усиления

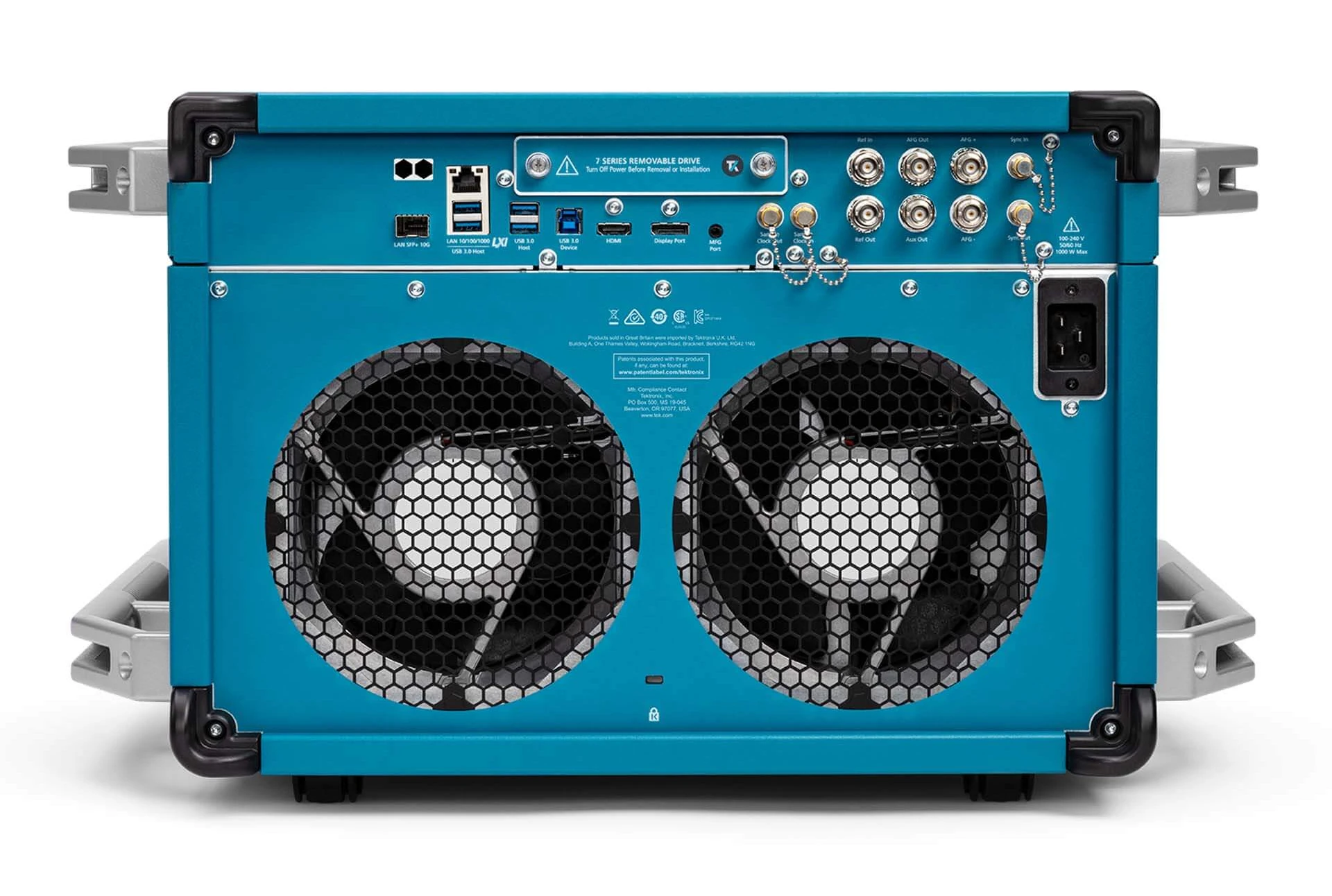

• Сетевые интерфейсы
  • Порт 10GbE SFP+ (поддерживает высокоскоростную потоковую передачу данных TekHSI)
  • Порт Gigabit Ethernet RJ45
• USB
  • 7 портов USB 3.0 SuperSpeed в режиме хоста (3 спереди, 4 сзади)
  • 1 порт USB 3.0 в режиме устройства (сзади)
• Прочие I/O – вход/выход тактового сигнала дискретизации (SMA), внешний опорный вход (BNC), выход опорного тактового сигнала (BNC), вход/выход синхронизации, вспомогательный выход (BNC), вспомогательный вход (TekConnect)
• Электропитание – 100–240 В переменного тока при 50–60 Гц; максимальная потребляемая мощность 1600 Вт
• Габариты – 327 x 560 x 620 мм (с ручками)
• Масса – 38,1 кг (84 фунта)

Осциллографы Tektronix серии 7 DPO работают под управлением стандартной закрытой встраиваемой ОС на базе Linux, при этом дополнительно доступна установка Windows 10 LTSC 2021 на второй съемный SSD. Для удаленной работы и передачи данных в них используется фреймворк TekHSI на основе gRPC для выгрузки данных на внешний ПК, что обеспечивает до 20 раз более быструю передачу по сравнению с подключениями VXI-11 Ethernet (VISA).

Удаленное управление доступно через e*Scope с помощью стандартного веб-браузера, а библиотека TekVISA I/O и драйверы приборов IVI-COM обеспечивают связь по LAN или USBTMC. Осциллограф также поддерживает TekDrive для облачного обмена файлами и SignalVu-PC для векторного анализа сигналов.

Также имеется возможность добавить программное обеспечение расширенного анализа, включая опцию 7-DJA для расширенного анализа джиттера и глазковых диаграмм и опцию 7-SIM или 7-SIMA для моделирования целостности сигнала. Транслятор программного интерфейса (PI) обеспечивает обратную совместимость с командами автоматизации из устаревшей серии DPO70000C/DX/SX.

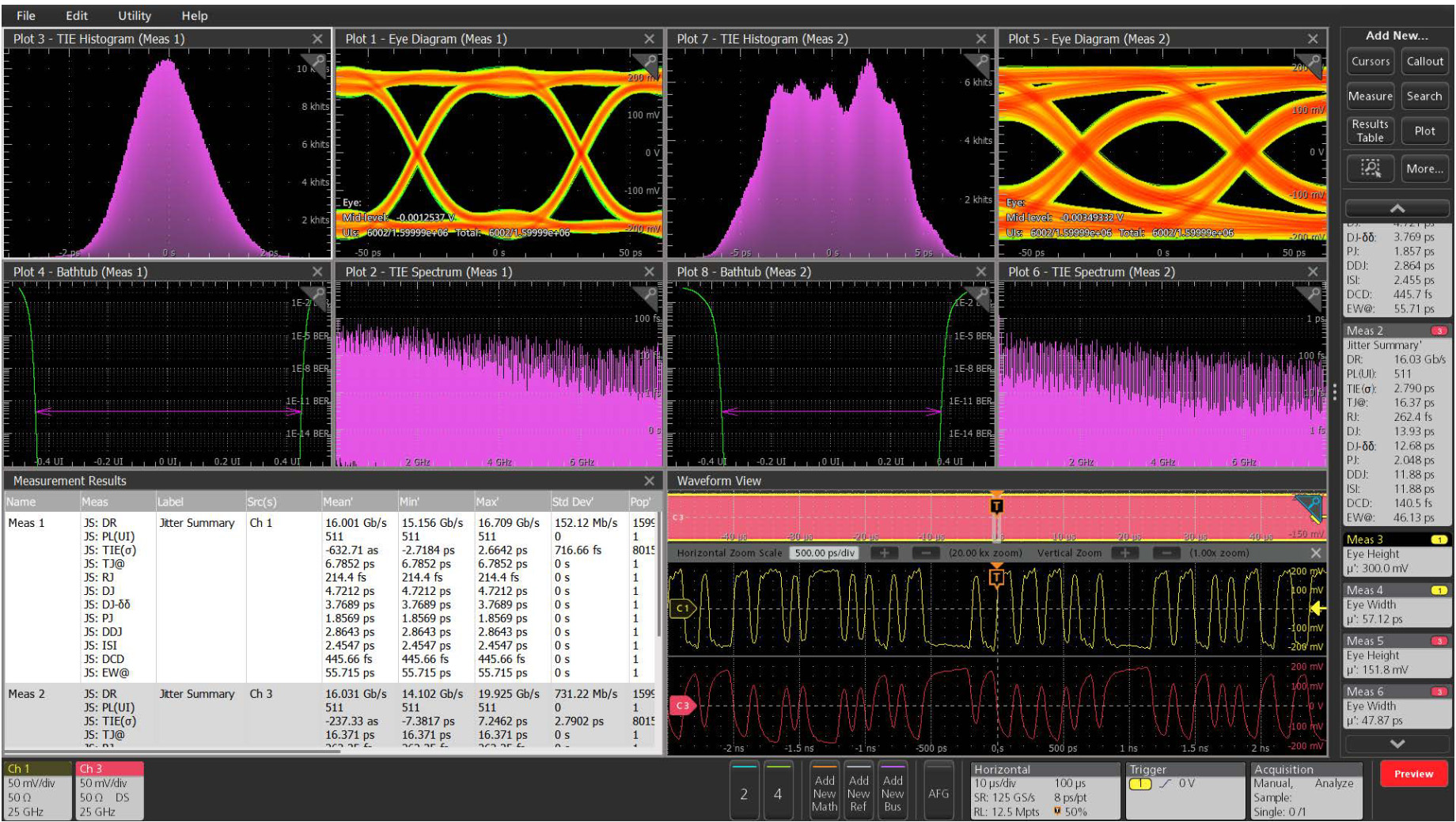

Осциллограф серии 7 DPO поддерживает мультитач-анализ осциллограмм, измерения джиттера, глазковые диаграммы и другие результаты измеренийDPO Tektronix серии 7 в настоящее время доступны для настройки и заказа по внушительной базовой цене $178 000 за 4-канальный DPO714AX, тогда как 8-канальный DPO718AX начинается от $308 000. Это только аппаратные затраты; опциональные лицензии на программное обеспечение для тестирования на соответствие, SignalVu-PC и расширенных функций анализа оплачиваются отдельно. Дополнительная информация о DPO доступна на странице продукта и в пресс-релиз .
