Наборы M5Stack PaperDIY сочетают микроконтроллер ESP32-S3 с 4,7-дюймовым дисплеем e-Paper

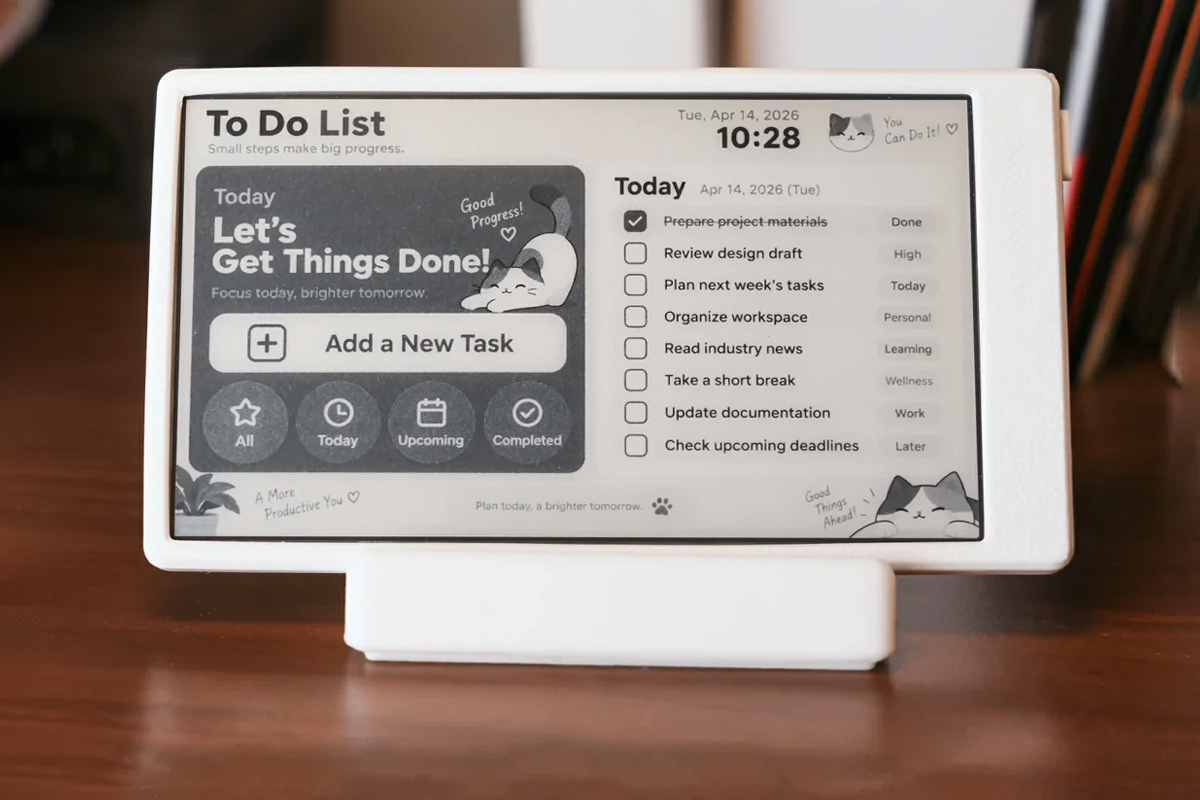

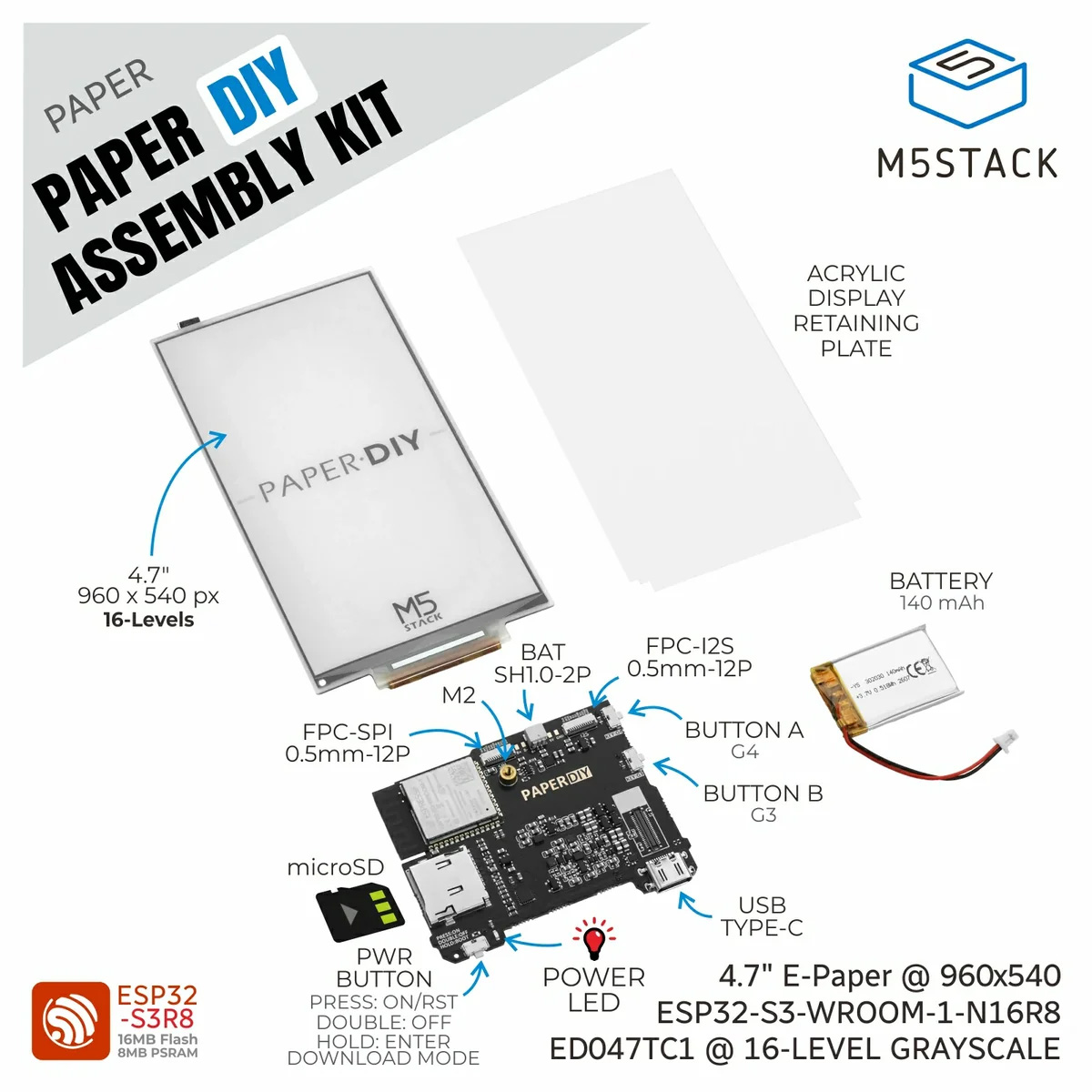

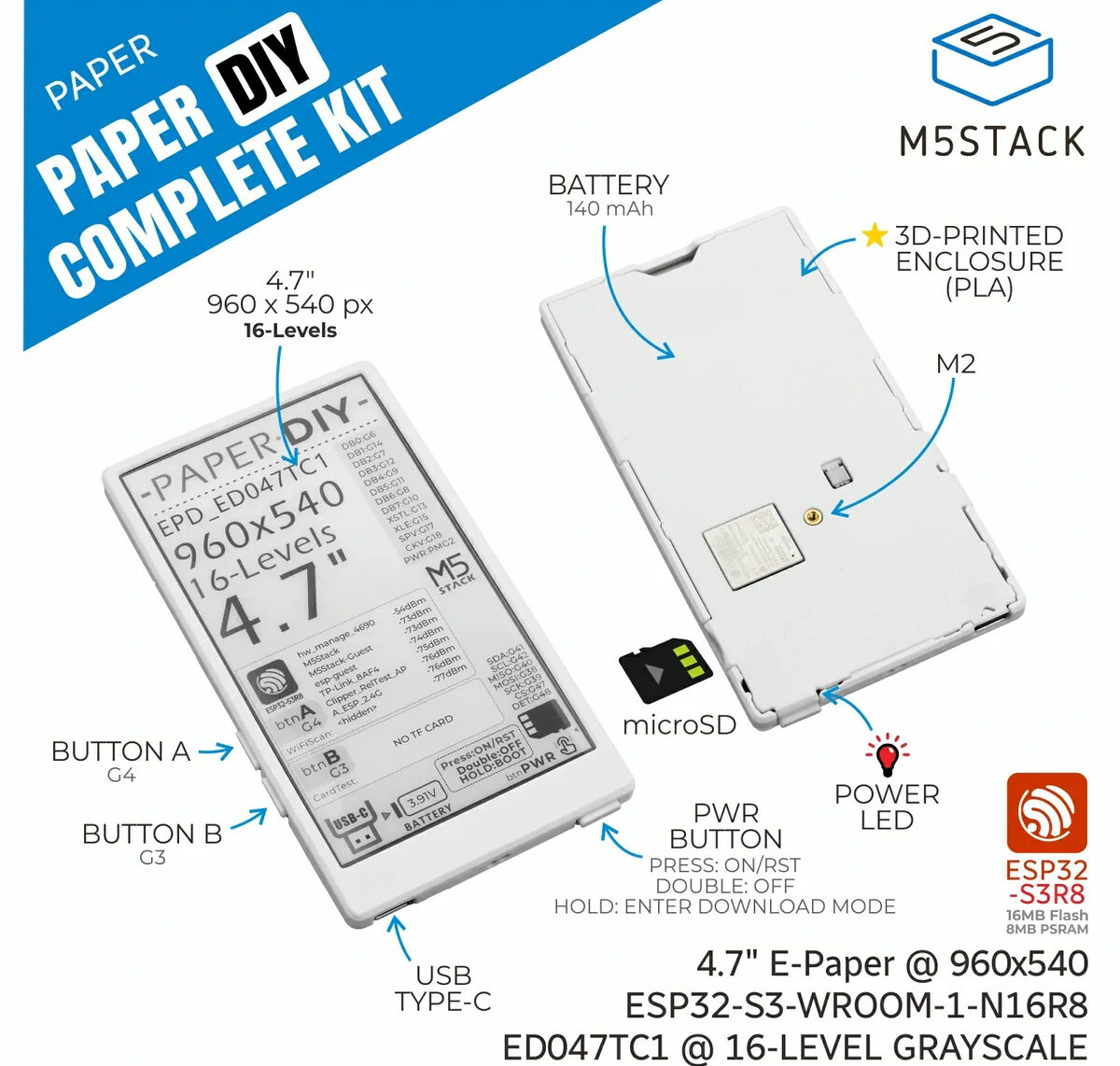

Поставляется в двух версиях: набор PaperDIY Complete Kit, который поставляется в собранном на заводе виде в корпусе, напечатанном на 3D-принтере, и набор PaperDIY Assembly Kit, предназначенный для интеграции в пользовательские проекты. Обе платы также включают слот для карты microSD для расширения хранилища, встроенный аккумулятор ёмкостью 140 мА·ч и фирменную микросхему управления питанием M5PM1 с низким энергопотреблением.

Характеристики M5Stack PaperDIY:

• Основной модуль – Espressif Systems ESP32-S3-WROOM-1-N16R8
  • SoC –   ESP32-S3
    • CPU – двухъядерный процессор LX7 с частотой до 240 МГц
    • Память – 512 КБ SRAM, 8 МБ Octal PSRAM
    • Хранилище – 384 КБ ROM
    • Беспроводная связь – WiFi 4 802.11b/g/n и Bluetooth 5.0 LE
  • Хранилище – 16 МБ flash
  • PCB-антенна
• Хранилище – слот MicroSD
• Дисплей – 4,7-дюймовый (960 × 540) дисплей ED047TC1 на электронной бумаге с 16 уровнями серого и 8-битным параллельным интерфейсом для прямого управления дисплеем, защищённый акриловой прижимной пластиной экрана
• USB – порт USB Type-C для питания и программирования
• Расширение – 2 интерфейса FPC 0,5 мм с 12 контактами (с выводом сигналов I2S и SPI)
• Прочее
  • 1 кнопка питания
    • Одинарное нажатие (включение / сброс
    • Двойное нажатие (выключение)
    • Долгое нажатие (вход в режим загрузки)
  • 2 пользовательские кнопки
• Питание
  • 5 В через порт USB Type-C
  • Контакты питания 5 В
  • Встроенный литиевый аккумулятор 140 мА·ч, 3,7 В с разъемом SH1.0-2P
  • Микросхема управления питанием M5PM1 (контролирует аккумулятор и напряжение USB, управляет повышающей схемой e-paper)
  • Потребление – 40,95 мА при 4,2 В, с пиками до 161 мА
• Размеры и вес
  • Комплект для сборки – 115,3 × 62,5 × 5,5 мм; 26,4 грамма
  • Полный комплект – 120 × 68,2 × 6,3 мм; 43,1 грамма; корпус, напечатанный на 3D-принтере (PLA)
• Температура – от 0 °C до 40 °C

Что касается программного обеспечения, M5Stack поддерживает Arduino IDE и предоставляет библиотеки M5Unified и M5GFX для управления аппаратным обеспечением и дисплеем, а также отдельную библиотеку M5PM1 для управления питанием. Компания также предоставляет исходный код заводской прошивки на основе ESP-IDF, который также включает примеры мониторинга батареи, сканирования Wi-Fi, доступа к карте microSD и работы с кнопками. M5Stack отмечает, что в настоящее время поддерживает загрузку прошивки через WebBurner от M5Stack, но пока не упоминает поддержку графического программирования UiFlow. Дополнительные ресурсы, включая схемы, распиновку, технические описания и файлы проектирования корпуса, доступны в документации .

Как упоминалось ранее, оригинальный M5Paper был выпущен еще в 2020 году с аналогичным 4,7-дюймовым дисплеем на электронной бумаге с оттенками серого, поддержкой сенсорного экрана, сенсорами и более емкой батареей, но был построен на базе обычного ESP32. Новый PaperDIY отказывается от сенсорного экрана и сенсоров, но переходит на ESP32-S3. Также был замечен аналогичный продукт от LILYGO, а именно T5 4.7-inch E-Paper S3 Pro , в котором используется тот же дисплей ED047TC1 и тот же ESP32-S3, но предусмотрены другие варианты расширения, включая опциональный держатель батареи 18650.

Важное предупреждение о винтах: в документации приведено «Примечание к спецификации винтов» для монтажных отверстий M2 полного комплекта: длина резьбы винтов должна быть менее 3 мм. Использование более длинных винтов приведет к давлению на дисплей электронной бумаги и его необратимому повреждению.

Набор для сборки M5Stack PaperDIY доступен на AliExpress и в официальном магазине компании за 25 долларов. Полный комплект стоит 29,90 доллара в официальном магазине, но в настоящее время отсутствует в наличии.
