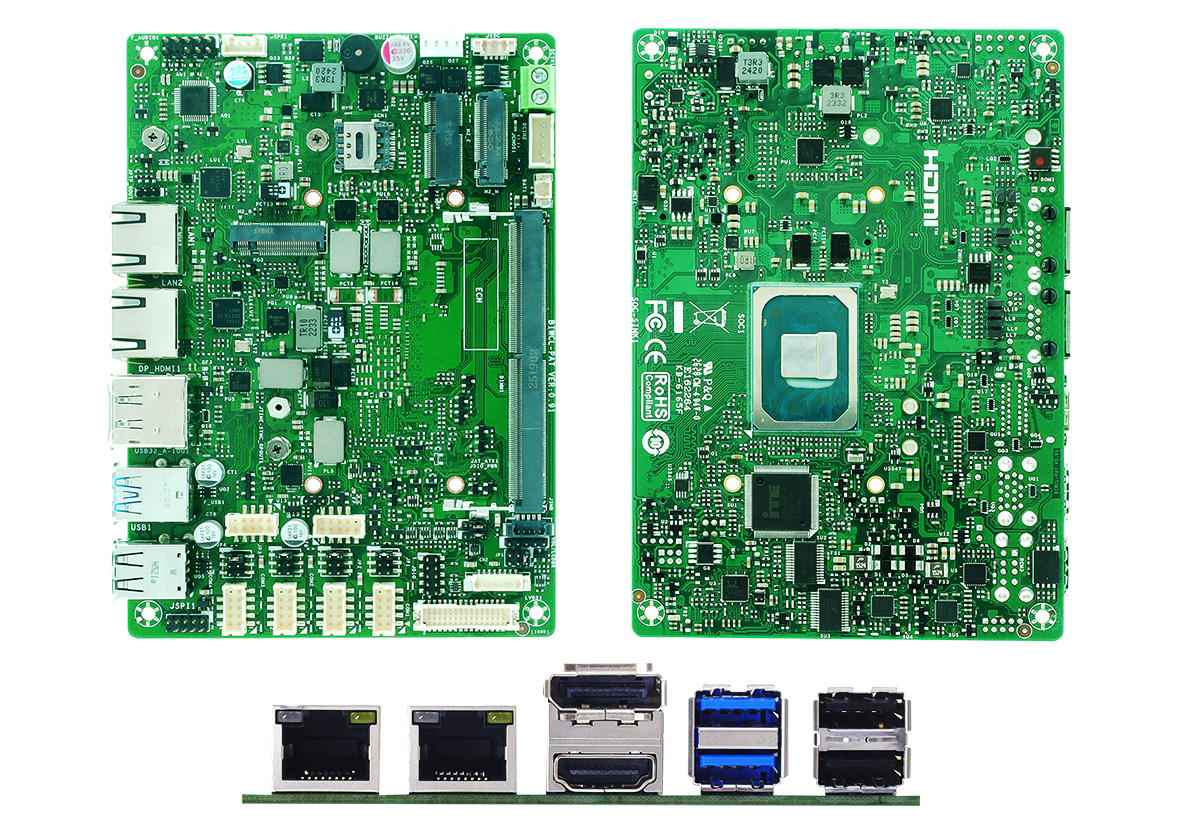

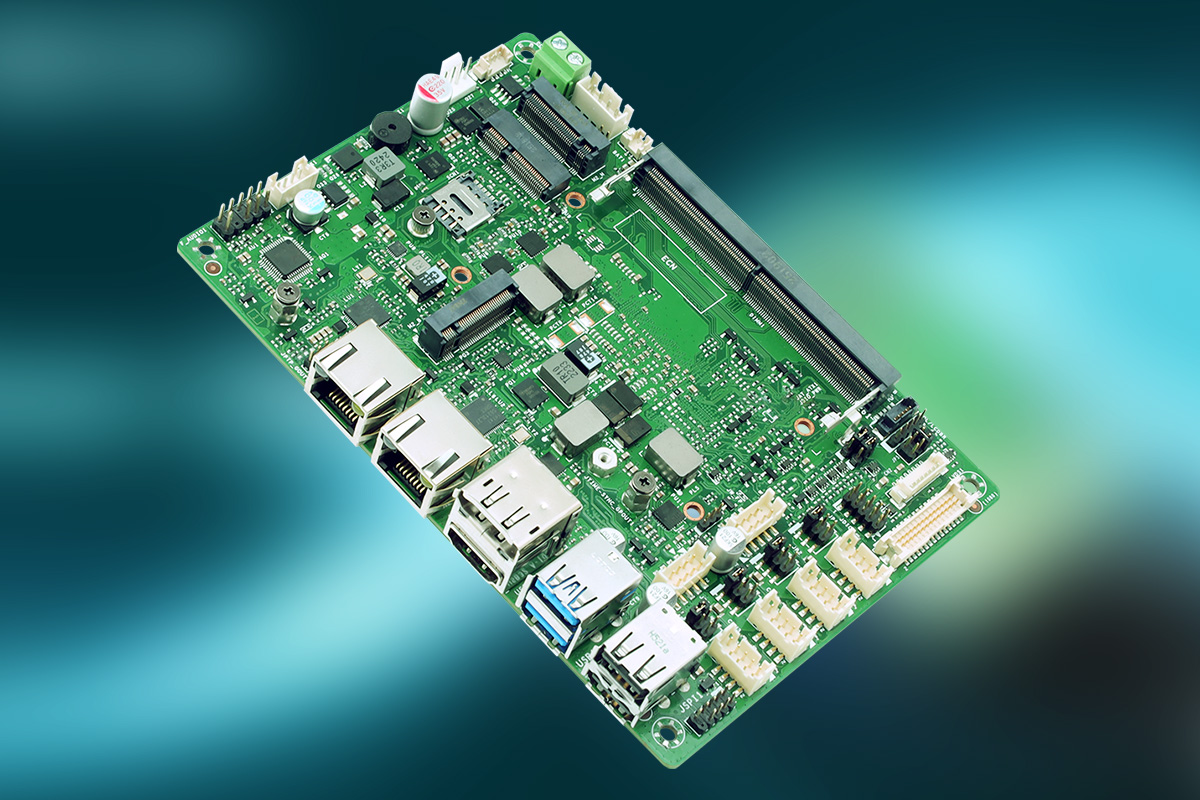

BIOSTAR BIWCL-PAT – промышленная плата SBC формата 3,5 дюйма на базе Wildcat Lake с двумя портами 2.5GbE и поддержкой трёх дисплеев

Плата поддерживает до 64 ГБ памяти DDR5-6400, три независимых дисплея и два сетевых порта 2.5GbE. Также на ней есть три слота M.2 для накопителей NVMe, Wi-Fi/Bluetooth и сотовой связи 4G/5G, а также порты USB 3.2, четыре последовательных интерфейса и 8-битный разъем цифрового ввода-вывода. Компактный форм-фактор 148 x 102 мм делает её подходящей для промышленной автоматизации, периферийных вычислений, AIoT, человеко-машинных интерфейсов (HMI) и приложений для POS-терминалов и киосков.

Характеристики BIOSTAR BIWCL-PAT:

• SoC Wildcat Lake (один или другой)
  • Intel Core 3 304 — пятиядерный процессор с 1 ядром P на частоте 1,5 ГГц / 4,3 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 1 ядром на частоте 2,3 ГГц; TDP: 15 Вт
  • Intel Core 3 305 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,3 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 1 ядром на частоте 2,3 ГГц; TDP: 15 Вт
  • Intel Core 5 315 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,4 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 2 ядрами на частоте 2,3 ГГц; TDP: 15 Вт
  • Intel Core 5 320 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,6 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 2 ядрами на частоте 2,5 ГГц; TDP: 15 Вт
  • Intel Core 5 330 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,6 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 2 ядрами на частоте 2,5 ГГц; TDP: 15 Вт
  • Intel Core 7 350 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,8 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 2 ядрами на частоте 2,6 ГГц; TDP: 15 Вт
  • Intel Core 7 360 — шестиядерный процессор с 2 ядрами P на частоте 1,5 ГГц / 4,8 ГГц (Turbo) и 4 ядрами LPE, графика Intel Xe3 с 2 ядрами на частоте 2,6 ГГц; TDP: 15 Вт
  • NPU – 15–17 TOPS, кроме Core 3 305, где NPU отсутствует
• Память — слот DDR5-6400 SO-DIMM с поддержкой до 64 ГБ ОЗУ
• Накопитель — сокет M.2 M-key 2242/2280 с PCIe 4.0 x2 для NVMe SSD
• Дисплей
  • HDMI 2.1 до 3840×2160
  • DisplayPort 1.4 до 4096×2160
  • LVDS через внутренний разъем до 1920×1200 (с выбором 3,3 В / 5 В / 12 В и разъемом инвертора LVDS)
  • Поддержка трех независимых дисплеев
• Аудио
  • Аудиокодек Realtek ALC897 с ALC105
  • Поддержка усилителя 2 Вт на 4 Ом
  • Внутренние разъемы для микрофонного входа, линейного выхода, линейного входа и выхода на динамики
  • Встроенный зуммер
• Сетевое подключение
  • Два порта 2.5GbE RJ45 на контроллерах Intel i226-LM и Intel i226-V
  • Опциональные WiFi и Bluetooth через модуль M.2 E-Key
  • Опциональные 4G LTE/5G через модуль M.2 B-Key и слот для карты Nano SIM
• USB
  • 2 порта USB 3.2 Gen 2 Type-A (сзади)
  • 2 порта USB 2.0 Type-A (сзади)
  • 2 интерфейса USB 2.0 через внутренний разъем
• Последовательные порты
  • 2 порта RS232 через внутренние разъемы
  • 2 порта RS232/422/485 через внутренние разъемы (с выбором напряжения RI/5 В/12 В)
• Расширение
  • Разъем M.2 B-Key 3042/3052 (PCIe 4.0 x1 + USB 3.2) со слотом SIM
  • Разъем M.2 M-Key 2242/2280 (PCIe 4.0 x2)
  • Разъем M.2 E-Key 2230 (PCIe 4.0 x1 + USB 2.0)
  • 8-битный разъем DIO (с выбором 3.3V/5V)
• Безопасность – встроенный TPM 2.0
• Прочее
  • Встроенный светодиод питания для индикации состояния питания APCI
  • Разъем батареи RTC
  • Контроллер Super I/O IT8786E-I
  • Разъем управления яркостью и громкостью LCD
  • Разъем вентилятора PWM CPU
  • Разъемы сброса CMOS и передней панели
  • Разъемы I2C и SMBus
  • 5-контактный разъем для увеличения/уменьшения громкости и яркости LCD
  • Разъем передней панели
• Питание
  • Вход 9–24 В DC через 2-контактный клеммный блок Phoenix или 4-контактный разъем box header
  • Разъем выбора питания AT/ATX
• Габариты – 148 x 102 x 1,6 мм (форм-фактор SBC 3,5 дюйма)
• Температура – рабочая: от 0°C до 60°C; влажность: 5% ~ 90%

Плата совместима с Windows 11 IoT Enterprise 24H2 или более поздней версией и с Ubuntu 24.04. BIOSTAR предоставляет руководство пользователя и драйверы для Windows 11 x64 на странице продукта, в том числе драйверы чипсета, Intel Management Engine, графики, LAN, аудио, Serial IO и NPU. Дополнительно доступны для загрузки драйверы Intel Dynamic Tuning Technology, Innovation Platform Framework (IPF), Smart Sound Technology (SST) и Platform Monitoring Technology (PMT).

Ранее рассказывалось о Advantech MIO-5356 , ещё одном SBC формата 3.5 дюйма на Wildcat Lake с памятью DDR5 объёмом до 64 ГБ, поддержкой трёх дисплеев и расширением через M.2. Также рассматривалась ASRock Industrial серии NUC 300 , предлагающая аналогичные процессоры, два порта 2.5GbE и память DDR5-6400 в более компактном форм-факторе, и AAEON недавно представила еще более компактный, размером с кредитную карту промышленный SBC UP-WCL . BIOSTAR BIWCL-PAT отличается наличием четырех последовательных интерфейсов, поддержкой дисплеев LVDS и тремя выделенными слотами M.2 для накопителей и беспроводного подключения.

BIOSTAR не объявила подробности о цене и доступности 3,5-дюймового SBC BIWCL-PAT Wildcat Lake. Дополнительная информация доступна на странице продукта (примечание: при переходе по этой ссылке автоматически загружается PDF…) и в пресс-релизе .
