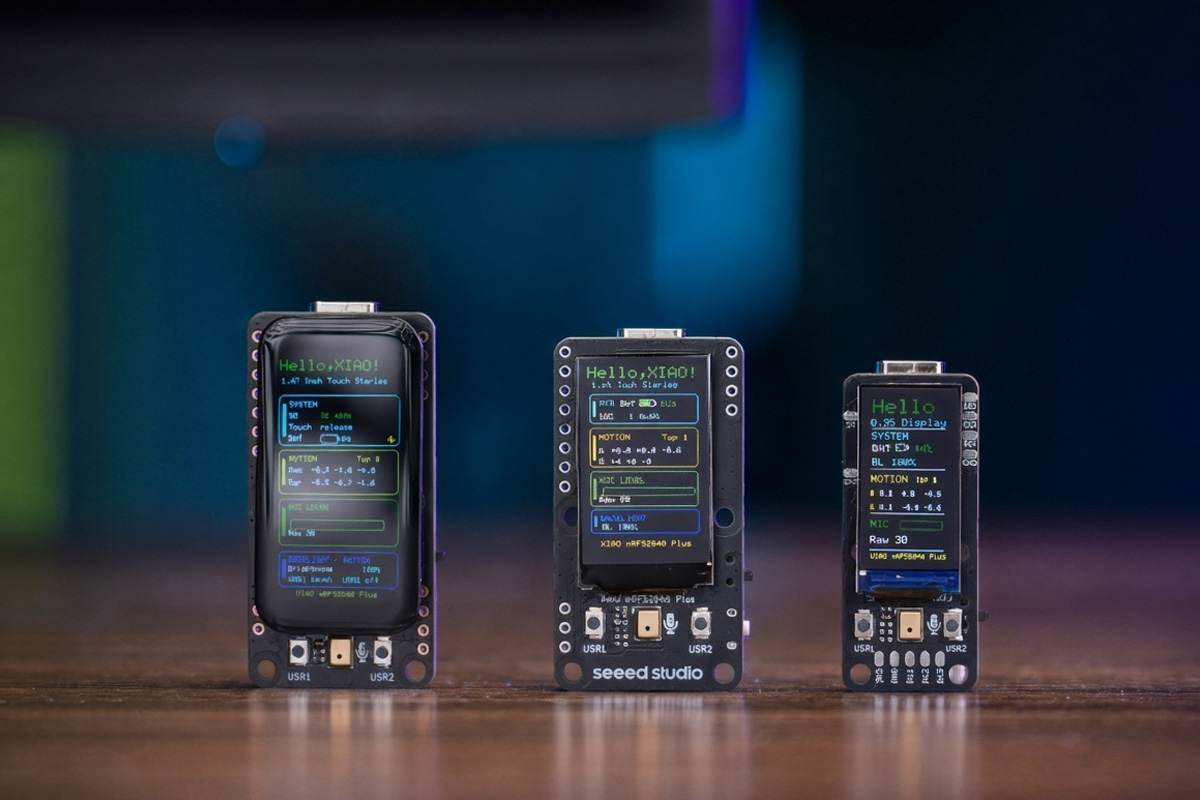

Серия IPS-дисплеев Seeed Studio XIAO оснащена SoC ESP32-S3 или nRF52840 и предлагает варианты LCD-дисплеев диагональю от 0,96 до 1,47 дюйма

Все шесть плат включают 6-осевой IMU, цифровой микрофон PDM, пользовательские кнопки и поддержку аккумуляторов LiPo. Версия с большим дисплеем 1,47 дюйма добавляет емкостное сенсорное управление и слот для карты microSD, тогда как модель 1,14 дюйма включает разъем Grove I2C для подключения внешних сенсоров. Версии ESP32-S3 поддерживают подключение Wi-Fi и Bluetooth LE, а модели nRF52840 ориентированы на энергоэффективные приложения Bluetooth LE. Платы предназначены для портативных панелей управления, контроллеров умного дома, носимых устройств, мониторинга сенсоров и других небольших проектов IoT.

Характеристики серии IPS-дисплеев XIAO:

• Беспроводная плата (один из вариантов)
  • XIAO nRF52840 Plus
    • Беспроводной микроконтроллер –  Nordic    nRF52840    микроконтроллер Arm Cortex-M4F с тактовой частотой до 64 МГц, 1 МБ флеш-памяти, 256 КБ SRAM, Bluetooth 5.0, NFC и подключением 802.15.4
    • Память – 2 МБ встроенной флеш-памяти
    • Беспроводная связь – Bluetooth 5.4 (BLE), 802.15.4 и NFC
    • Антенна – керамическая антенна
    • USB – USB 2.0 Type-C для питания и консоли
  • XIAO ESP32S3 Plus
    • SoC – Espressif    ESP32-S3R8
      • CPU – двухъядерный микроконтроллер Tensilica LX7 с тактовой частотой до 240 МГц и векторными инструкциями для ускорения ИИ
      • Память – 8 МБ PSRAM
      • Беспроводная связь – WiFi 4 и Bluetooth 5.0 LE + Mesh
    • Память – 16 МБ SPI Flash, слот для карты MicroSD
    • Антенны – IPEX1-антенна для Wi-Fi и Bluetooth
    • USB – USB 2.0 Type-C для питания и консоли
• Хранилище – слот для карт MicroSD (только для модели 1,47 дюйма)
• Дисплей

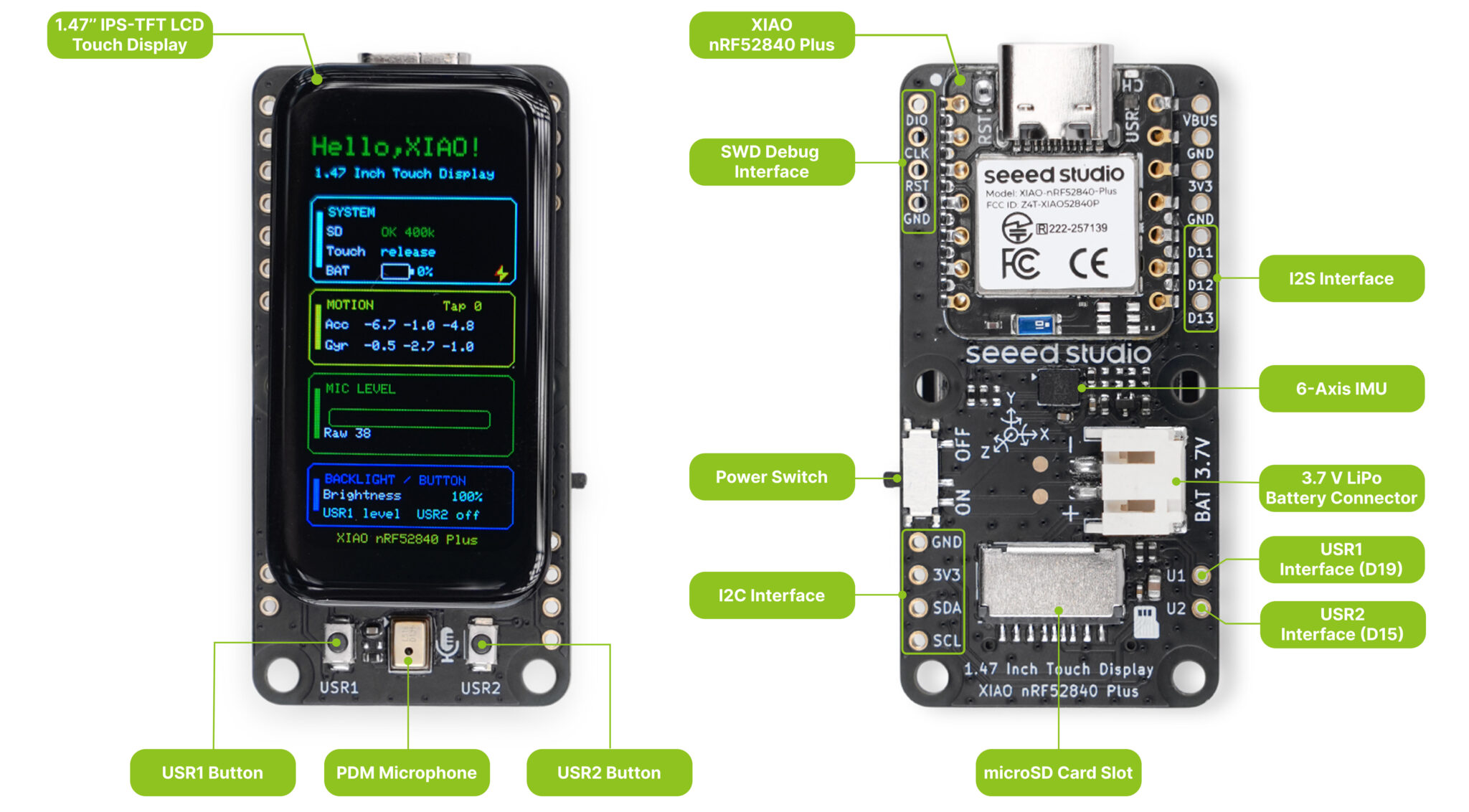

  • 1,47 дюйма – разрешение 172 × 320 (драйвер JD9853A) и поддержка емкостного сенсорного управления

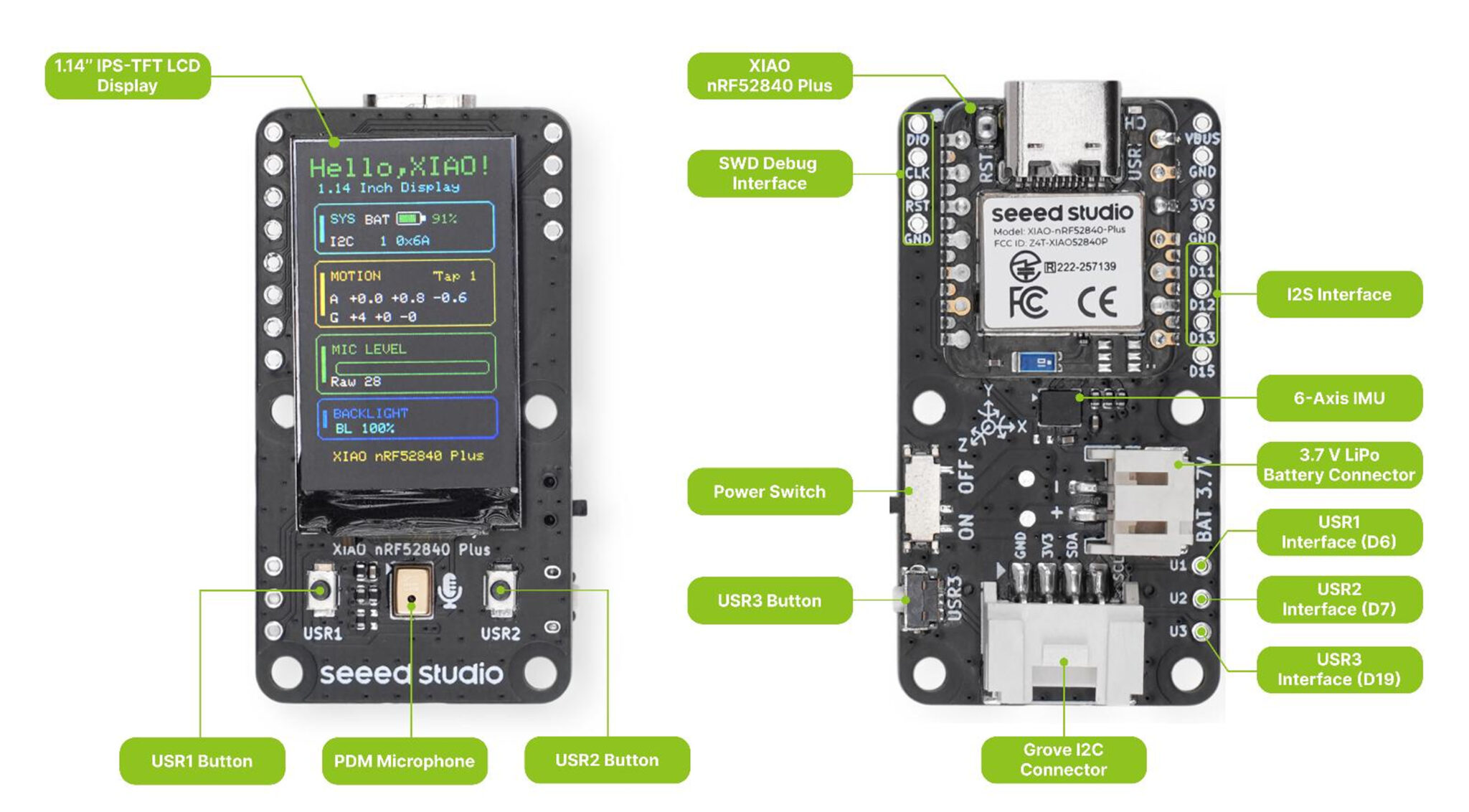

  • 1,14 дюйма – разрешение 135 × 240 (драйвер ST7789); без сенсорного управления

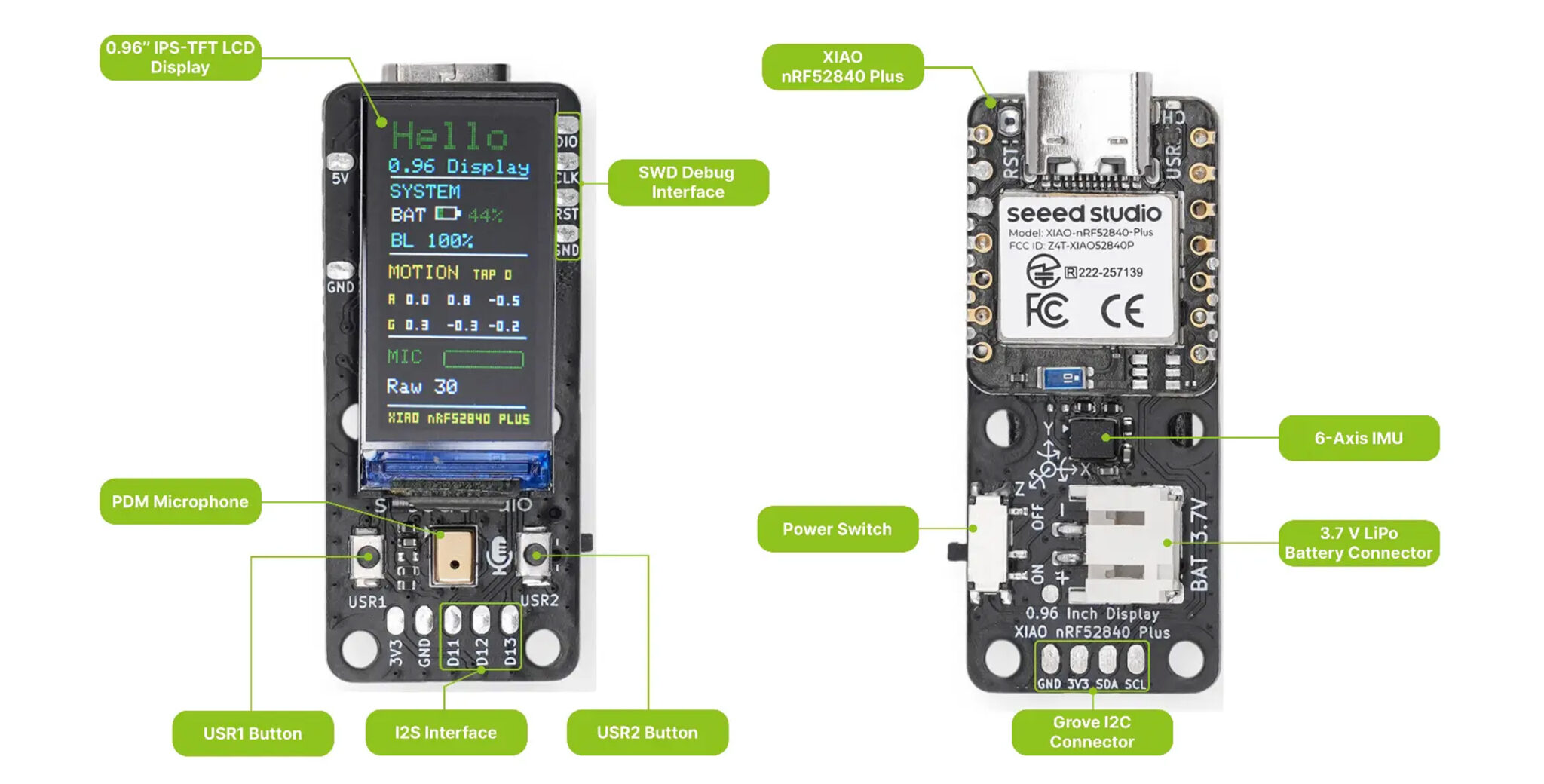

  • 0,96 дюйма – разрешение 80 × 160 (драйвер ST7789); без сенсорного управления
  • Интерфейс – SPI
• Аудио – встроенный цифровой микрофон PDM
• Сенсоры – встроенный 6-осевой IMU (LSM6DS3) для определения движения, ориентации и пробуждения по движению
• Расширение
  • Интерфейсы I2C и I2S через контактные площадки расширения (только для модели 1,14 дюйма)
  • Дополнительный доступ к GPIO через контактные площадки расширения
• Отладочный интерфейс – JTAG (ESP32-S3) или SWD (nRF52840)
• Разное
  • Физический ползунковый переключатель питания (ВКЛ/ВЫКЛ)
  • 2 кнопки (только для вариантов 1,47 дюйма и 0,96 дюйма)
  • 3 кнопки (только для варианта 1,14 дюйма)
  • Выведенные контактные площадки пользовательских кнопок (только для вариантов 1,47 дюйма и 1,14 дюйма)
  • Поддержка прерывания касания и обнаружения движения
• Питание
  • 5 В через порт USB-C
  • Аккумулятор LiPo 3,7 В через 2-контактный разъем JST
  • Контроль напряжения аккумулятора в обоих вариантах контроллера
  • Определение состояния аккумулятора в моделях nRF52840
• Энергопотребление (активный режим, не глубокий сон)
  • 0,96 дюйма – ESP32-S3: 159,76 мА; nRF52840: 28,69 мА
  • 1,14 дюйма – ESP32-S3: 160,05 мА; nRF52840: 39,07 мА
  • 1,47 дюйма – ESP32-S3: 130,53 мА; nRF52840: 83,32 мА

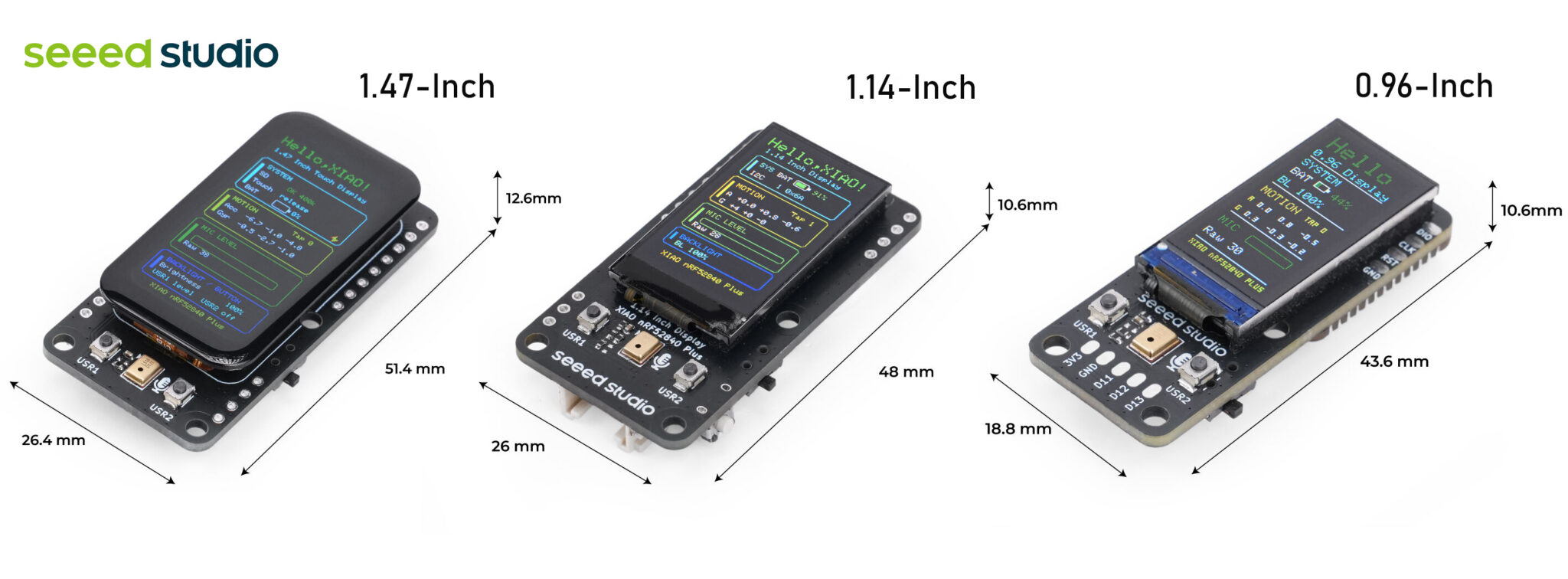

• Размеры
  • 1,47 дюйма – 26,4 × 51,4 × 12,6 мм
  • 1,14 дюйма – 26 × 48 × 10,6 мм
  • 0,96 дюйма – 18,8 × 43,6 × 10,6 мм

Таким образом, основное различие между двумя вариантами заключается в беспроводном подключении и энергопотреблении. Вариант ESP32-S3 Plus имеет подключение Wi-Fi, что делает его подходящим для подключенных панелей мониторинга, контроллеров умного дома и IoT-приложений. Вариант nRF52840 Plus поддерживает подключение BLE и более низкое энергопотребление, что делает его более подходящим для носимых устройств с батарейным питанием и портативных устройств.

Что касается программного обеспечения, платы можно программировать с помощью Arduino IDE. Seeed Studio предоставляет руководства по началу работы, примеры работы с дисплеем и демонстрации для микрофона, IMU, кнопок, контроля состояния батареи и хранилища MicroSD. В версии ESP32-S3 используется графическая библиотека Seeed_GFX2 , с примерами рисования графики, сенсорного ввода, отображения изображений BMP с карты microSD, записи звука и взаимодействий на основе движения. Дополнительная документация, включая схемы, файлы проектирования KiCad, 3D-модели и заводскую прошивку, также доступна через Wiki . Наконец, Бесплатный корпус для 3D-печати, разработанный участником сообщества Gokul, также доступен.

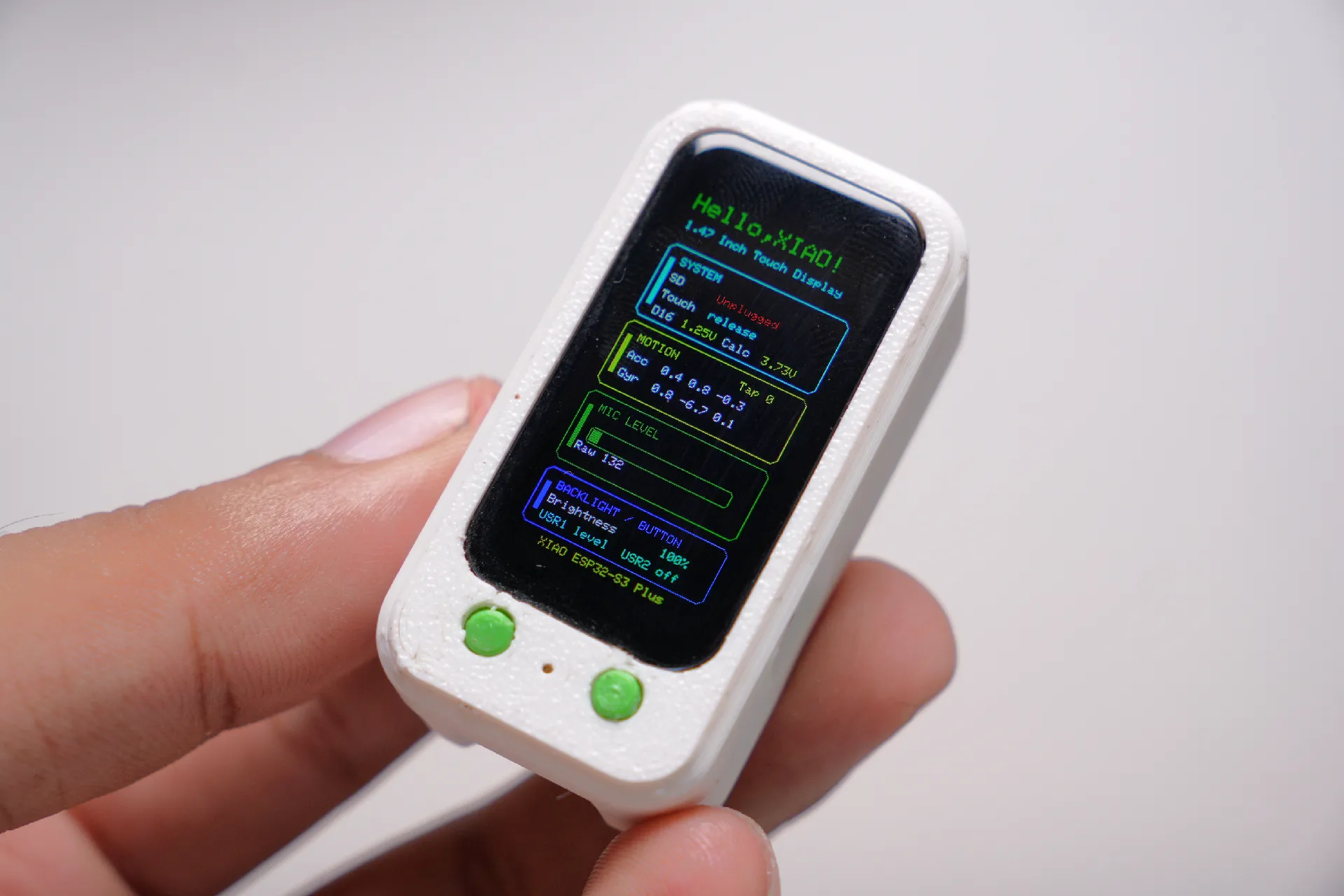

Корпус для XIAO ESP32 или nRF52840 с 1,47-дюймовым IPS-сенсорным дисплеемРанее уже рассказывалось о множестве небольших плат разработки с дисплеем, включая собственную Round Display для XIAO , XIAO ePaper DIY Kit на базе того же nRF52840 Plus, но управляет панелями e-ink; также есть платы Waveshare ESP32-S3-LCD-1.28 и ESP32-S3-Touch-LCD-1.47 , плата Makerfabs ESP32-S3 Round SPI TFT 1.28-inch , а также аналогичные LCD-наборы RP2350/ESP32-C6 размером 1.28–1.47 дюйма. По сравнению со всем этим серия XIAO IPS Display немного отличается: она объединяет предварительно распаянный XIAO nRF52840 Plus с прямоугольным IPS-дисплеем размером 0.96, 1.14 и 1.47 дюйма, а также встроенный IMU и поддержку аккумулятора.

Серия IPS-дисплеев Seeed Studio XIAO доступна по цене от $11.99 до $20.33 на AliExpress , а также в   магазине Seeed Studio по цене от $15.90 до $19.90 .
