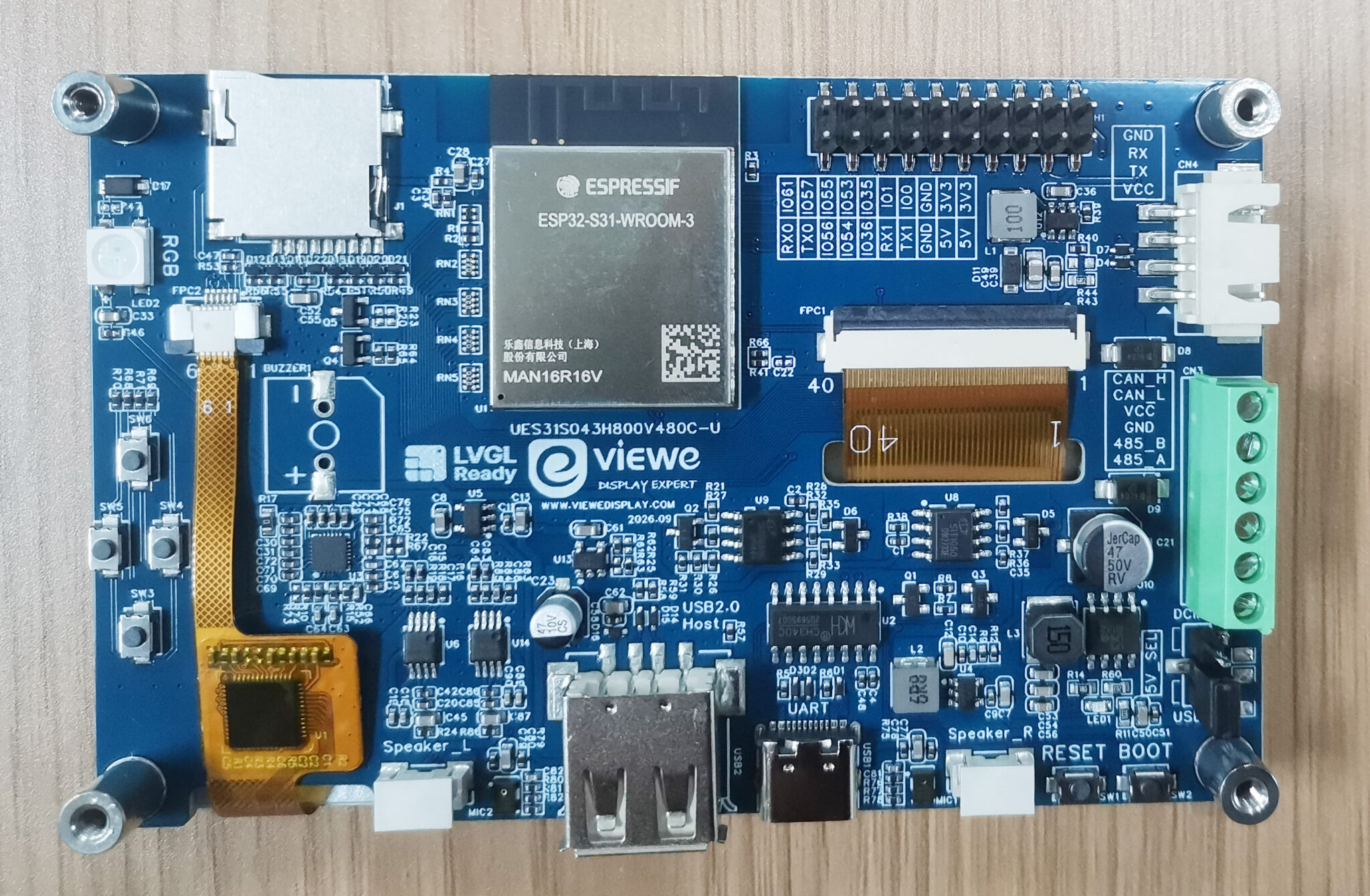

VIEWE выпускает 4,3-дюймовую плату разработки с дисплеем на ESP32-S31

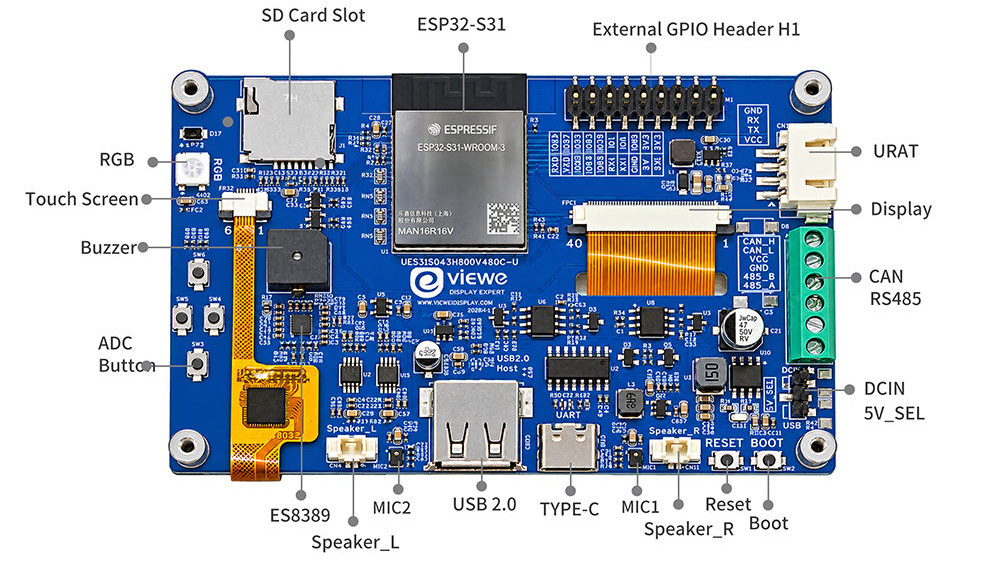

Плата включает 4,3-дюймовый дисплей с Wi-Fi 6 в диапазоне 2,4 ГГц, Bluetooth 5.4 LE и Classic, а также IEEE 802.15.4 для Zigbee и Thread. Также предусмотрены порты USB-C и USB-A, слот для карты microSD, интерфейсы RS485 и CAN и 20-контактный разъём расширения GPIO с UART и I2C. На плате также размещены аудиокодек ES8389, два усилителя NS4150B, два встроенных микрофона, четыре кнопки, подключённые к АЦП, светодиод WS2812B RGB и кнопки BOOT/RESET. Питание осуществляется от источника 5 В, поддерживается рабочий диапазон температур от -20 °C до +70 °C.

Характеристики VIEWE PLCM-UES31S043H800V480C-U:

• Беспроводной модуль – ESP32-S31-WROOM-3-N16R16V
  • SoC – ESP32-S31NRV16
    • CPU
      • RISC-V HP (высокопроизводительный) RV32IMAFCP CPU на частоте 320 МГц с FPU, SIMD и т. д.
      • Ядро MCU RISC-V LP (энергоэффективное)
    • Память – 512 КБ SRAM, 32 КБ энергоэффективной SRAM, 16 МБ PSRAM
    • Беспроводная связь –
      • Wi-Fi 6 в диапазоне 2,4 ГГц (802.11ax)
      • Bluetooth 5.4 с поддержкой LE Audio , определения направления , Bluetooth Mesh 1.1 и Classic (BR/EDR)
      • Радио 802.15.4 для Zigbee, Thread и Matter
  • Хранилище – 16 МБ flash
  • Антенна – PCB-антенна
  • Габариты – 30 x 22 x 3,5 мм
• Хранилище – слот для карт MicroSD с поддержкой 4-битного SDMMC / SDIO 3.0
• Дисплей
  • 4,3-дюймовый IPS TFT LCD с разрешением 800 × 480
  • Расположение пикселей RGB Vertical Stripe, 16,2 млн цветов, яркость 400 кд/м²
  • Подключен по 40-контактному 24-битному интерфейсу RGB через микросхему драйвера ST7262E43-G4.
  • Емкостная сенсорная панель (CTP) с микросхемой GT911
  • Активная область дисплея 95,04 мм × 53,86 мм
• Аудио
  • Стереокодек Everest ES8389
  • 2× усилителя динамиков класса D NS4150B
  • 2× встроенных аналоговых микрофона (MIC1, MIC2)
  • Разъемы динамиков L/R (2-контактные 1,25 мм)
• USB
  • Порт USB Type-C для питания 5 В, программирования и последовательной отладки через CH340C (UART0)
  • Порт USB 2.0 Type-A High-Speed, подключенный к OTG PHY
• Расширение
  • 6-контактная клеммная колодка 5,0 мм с RS485 и CAN
  • 2×10-контактный внешний разъем GPIO, 2,54 мм, для UART0/1, I2C, выводов GPIO RS485/CAN, 3,3 В/5 В/GND
  • 4-контактный вспомогательный разъем UART, 2,5 мм
• Разное
  • 4 кнопки ADC (SW3–SW6), а также отдельные кнопки RESET и BOOT
  • RGB-светодиод WS2812B
  • Зуммер 3 кГц
• Питание – типично 5.0 В через USB Type-C или выводы DCIN
• Энергопотребление – 320 мА типично / 500 мА максимум (максимальная подсветка); 100 мА типично (подсветка выключена).
• Размеры – 105 × 67 мм
• Температура – Рабочая: −20 ~ 70°C (ограничение LCD); Хранение: −30 ~ 80°C

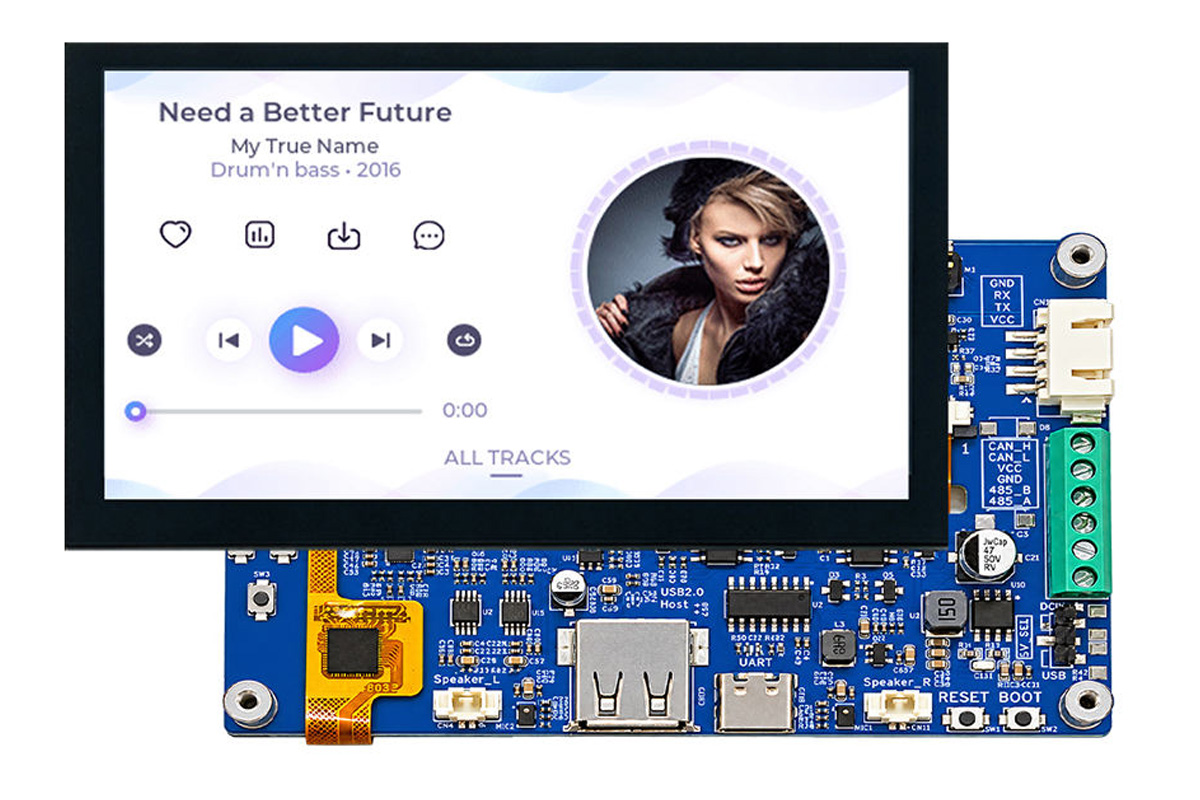

Поскольку ESP32-S31 всё ещё является preview-устройством, программировать его можно только с помощью фреймворка ESP-IDF. Также необходимо использовать master-ветку ESP-IDF с флагом –preview. Компания предоставляет примеры, включая LCD, сенсорную панель, воспроизведение аудио на ES8389, доступ к SD-карте, интерфейсы RS485/CAN и полный заводской интерфейс LVGL на GitHub чтобы помочь пользователям начать работу. Дополнительные сведения об аппаратном обеспечении и информация о таймингах дисплея доступны в Вики . Поддержка Linux со временем может появиться, поскольку Espressif выпустила предварительную версию ESP32-S31 Linux BSP в августе прошлого года.

Плата разработки с 4,3-дюймовым дисплеем VIEWE на ESP32-S31 продаётся за   $38.99 в магазине VIEWE , и, как сообщается, должно стать доступным в магазине компании на AliExpress в ближайшие несколько дней.
