Microchip Technology представила MTCH3380P и MTCH3240P — два новых емкостных сенсорных контроллера, которые выполняют обнаружение касаний внутренними средствами, что упрощает создание HMI-устройств без дисплея с сенсорными кнопками, ползунками и колесиками.
Основное различие между этими двумя контроллерами — количество поддерживаемых сенсоров касания. MTCH3380P поддерживает до 38 кнопок собственной емкости или до 64 кнопок взаимной емкости, а меньший MTCH3240P поддерживает до 24 кнопок собственной емкости или до 32 кнопок взаимной емкости. Оба контроллера используют параллельное считывание с 12 встроенными ADC для улучшения времени отклика на касание и помехоустойчивости. Они также поддерживают обнаружение касаний через толстые защитные материалы и когда пользователи носят перчатки, что делает их пригодными для бытовой техники, промышленных панелей управления, зарядных устройств для электромобилей и уличных киосков. Оба также поддерживают требования функциональной безопасности IEC/UL 60730 Class B.
Технические характеристики Microchip MTCH3380P и MTCH3240P:
- Ядро контроллера — запатентованное Microchip ядро сбора с переносом заряда с конвейерным аналоговым считыванием и цифровой обработкой.
- Сенсорное считывание
- Взаимная емкость — до 32 кнопок (MTCH3240P) или до 64 кнопок (MTCH3380P)
- Собственная емкость — до 24 кнопок (MTCH3240P) или до 38 кнопок (MTCH3380P)
- Ползунки/колесики — до 6 групп (MTCH3240P) или до 8 групп (MTCH3380P)
- Схемы считывания — несимметричная взаимная, P2P взаимная, несимметричная собственная и P2P собственная емкость
- Материалы панели — стекло до 6 мм, пластик до 3 мм
- Помехоустойчивость
- До 240 VPP в диапазоне от 1 Гц до 1 кГц (без касаний)
- Подавление электрических помех и помех от сети питания
- Устойчивость к кондуктивным помехам по IEC 61000-4-6 Class A при 10 Vrms
- Безопасность и защита
- Функциональная безопасность – готовность к UL/IEC 60730 класса B с самодиагностикой при включении питания и периодической самодиагностикой.
- Шифрование – AES 128 для параметров конфигурации и сообщений объектного протокола.
- Аутентификация – механизм аутентификации прошивки для обнаружения вмешательства.
- Интерфейс хоста
- Клиентский интерфейс I2C с поддержкой Standard (100 кГц), Fast (400 кГц) и Fast-mode Plus (1 МГц)
- Выделенная линия прерывания CHG
- Прочее
- Технология подавления соседних клавиш (AKS)
- 64-байтовое хранилище пользовательских данных без контрольной суммы
- Выход PWM для подсветки дисплея, звукового зуммера или тактильной обратной связи (MTCH3380P)
- Питание
- Цифровое питание (VDD) – номинал 3,3 В
- Напряжение ввода-вывода (VDDIO) – номинал от 1,8 до 3,3 В
- Дополнительное аналоговое питание 3,3 В и внутренний удвоитель напряжения для возбуждения сенсора напряжением 6,6 В (только для MTCH3380P)
- Настраиваемые режимы активной работы/ожидания с автоматическим пробуждением при обнаружении касания

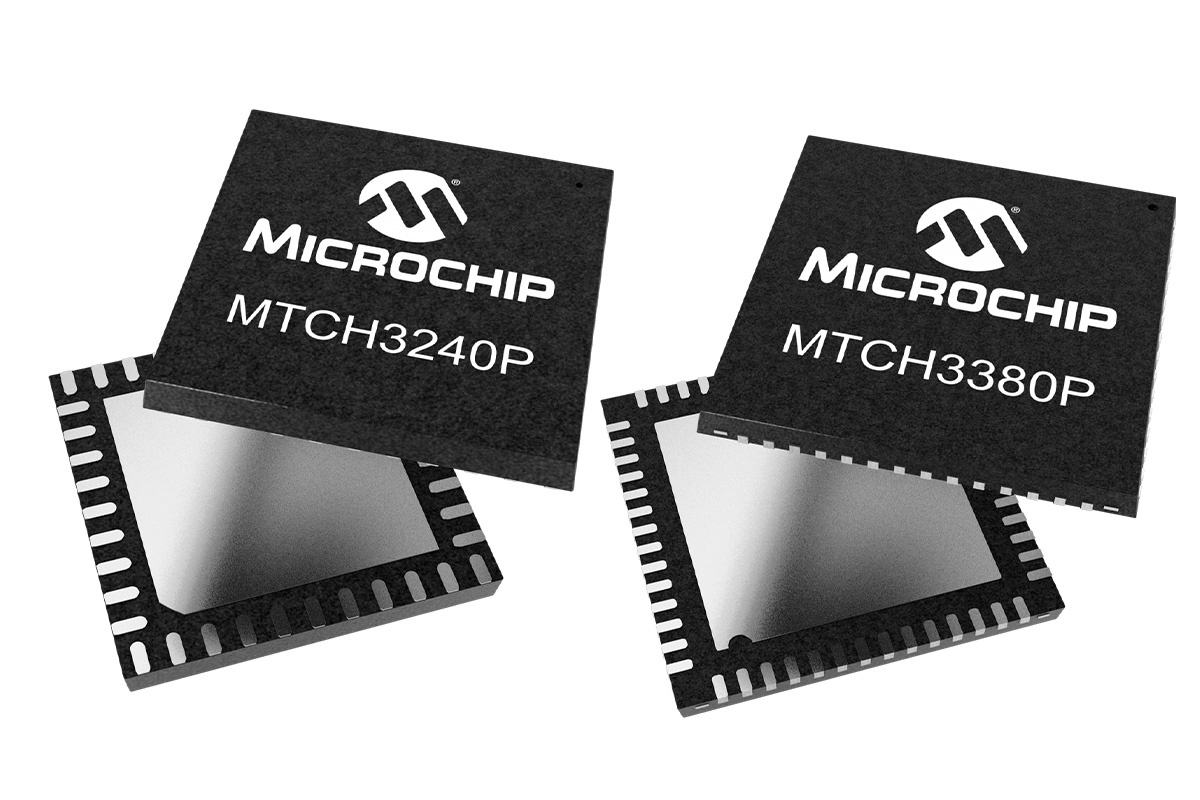

- Корпус
- MTCH3380P – 56-выводной XQFN (6 × 6 × 0,4 мм)
- MTCH3240P – 38-выводной XQFN (4 × 4 × 0,35 мм)
- Оба имеют шаг выводов 0,35 мм
- Рабочая температура – от -40°C до +105°C
Сенсорные контроллеры можно конфигурировать, настраивать и тестировать с помощью утилиты mTouch Studio, а Microchip также предоставляет хостовые драйверы для Linux и Zephyr. Помимо этого, информация о программном обеспечении ограничена, что может быть неудивительно, поскольку это не микроконтроллеры…

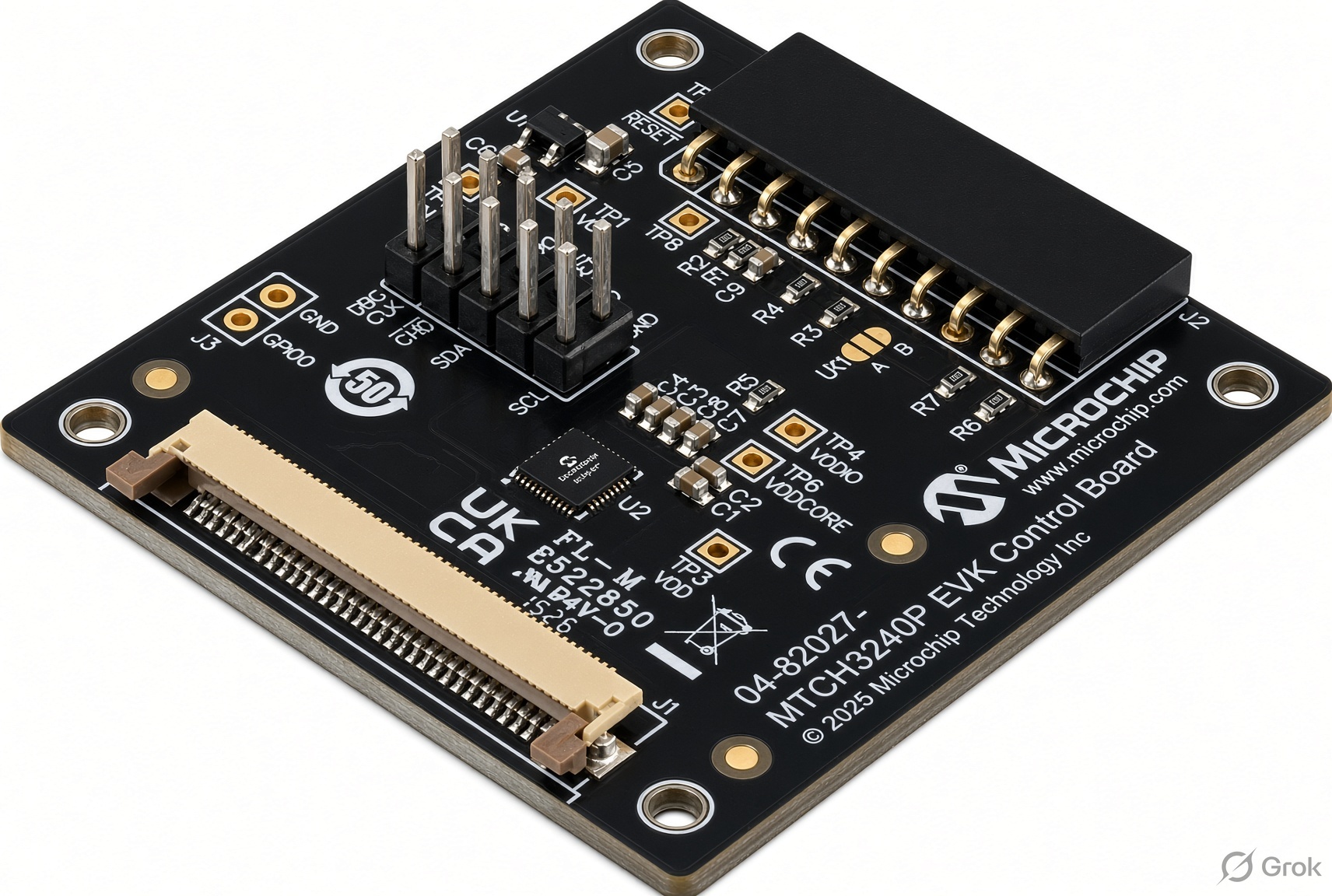

Компания также представила EV-MTCH3380P-DEV-PCB и EV-MTCH3240P-DEV-PCB платы управления оценочного набора. Обе платы поддерживают взаимно-емкостное или самоемкостное сенсорное измерение.
Ранее публиковалась информация об автомобильных сенсорных контроллерах maXTouch M1 от Microchip , предназначенных для изогнутых дисплеев и технологии физических поворотных ручек на дисплее. Также встречались более гибкие энергоэффективные емкостные сенсорные решения, такие как семейство микроконтроллеров Renesas RA4L1 Cortex-M33 со сверхнизким энергопотреблением .
Как MTCH3380P, так и MTCH3240P «доступны» через Microchip Direct по цене $1,1 и $0,84 при заказе 5000 штук в лотковой упаковке и упаковке «лента-катушка». Для версий в лотках (MTCH3380P-MAU001 и MTCH3240P-MAU001) минимальный объем заказа составляет 245 штук, а версии в упаковке «лента-катушка» (MTCH3380P-MAUR001 и MTCH3240P-MAUR001) необходимо заказывать кратно 1 000 и 6 000 штук соответственно. Дополнительная информация доступна на соответствующих страницах продуктов и в пресс-релиз .
