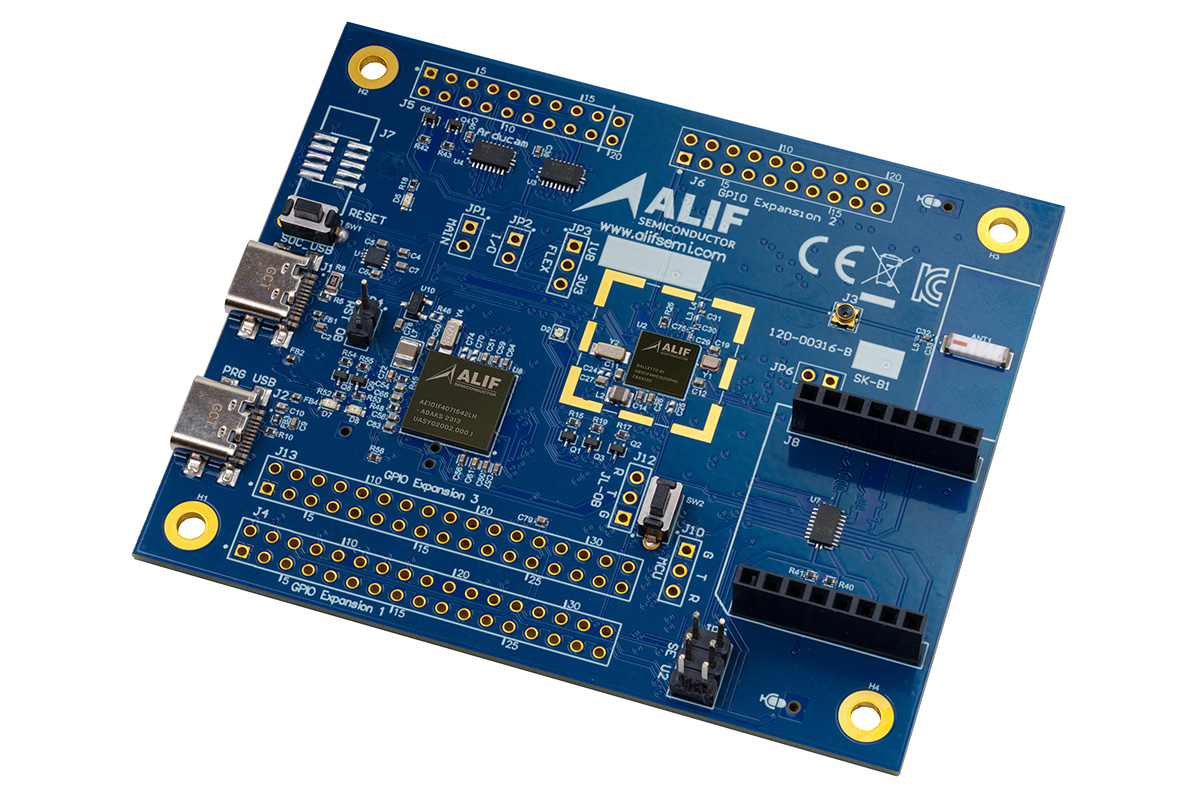

Стартовые наборы Ensemble E1C (SK-E1C) и Balletto B1 (SK-B1) от Alif Semiconductor — это недорогие отладочные платы, построенные на микроконтроллерах Cortex-M55 + Ethos-U55 компании. Balletto B1 добавляет беспроводную связь BLE 5.3 и 802.15.4, тогда как Ensemble E1C не имеет встроенной беспроводной связи.
Оба стартовых набора оснащены микроконтроллером с CPU Cortex-M55 на 160 МГц, NPU Ethos-U55, 2 МБ SRAM и 1,8/1,9 МБ NVM. Они также включают разъем для камеры Arducam, слот расширения mikroBUS Click Board и два микрофона PDM для проектов на основе камеры, аудио и сенсоров. Balletto B1 дополнительно обеспечивает полный радиочастотный тракт к чиповой антенне для своей беспроводной подсистемы, тогда как обе платы имеют встроенный отладчик Segger J-Link для разработки и тестирования.
Характеристики стартовых наборов Alif Semiconductor (SK-B1 и SK-E1C):
- Микроконтроллер

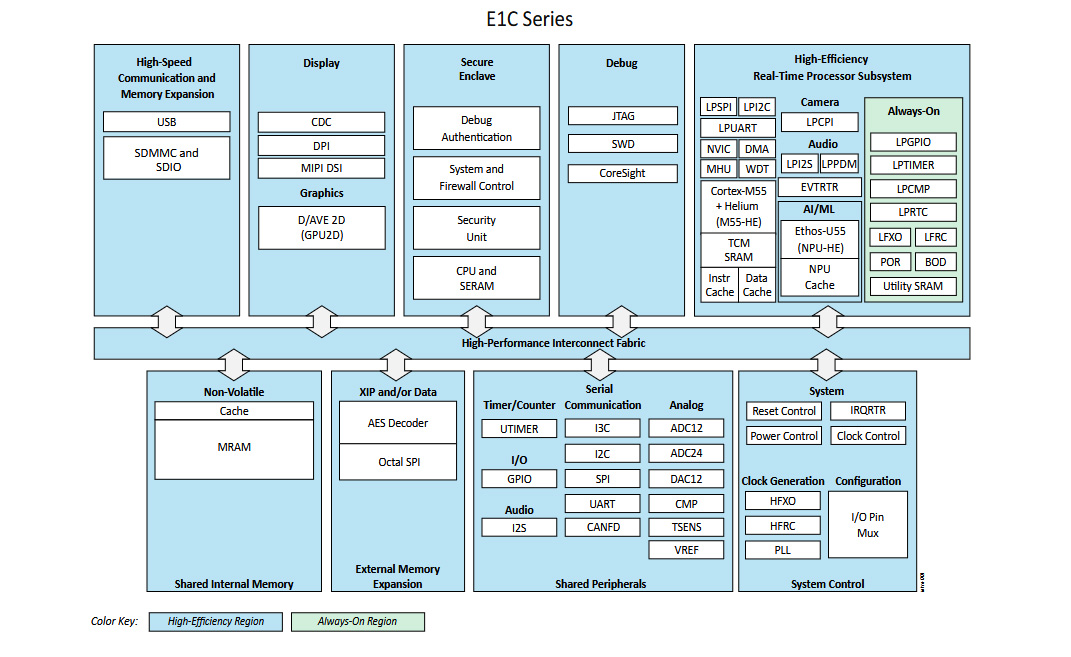

- SK-E1C – Alif Semiconductor Ensemble E1C

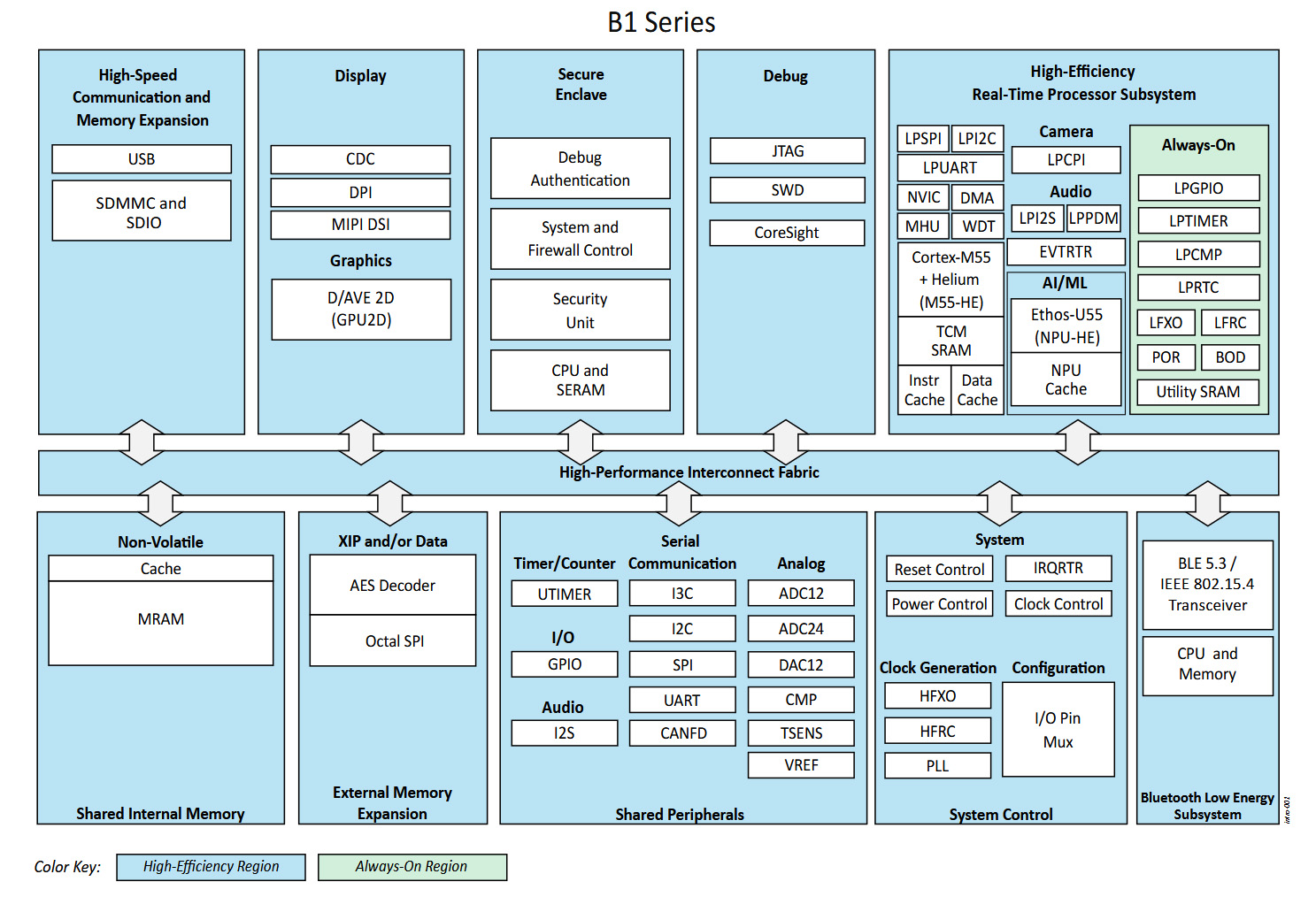

- SK-B1 – Alif Semiconductor Balletto B1
- CPU – ядро Arm Cortex-M55 с векторным расширением Helium-M, работающее на частоте до 160 МГц
- NPU – ядро нейросетевого процессора Arm Ethos-U55 (128 MAC за такт)
- Память и хранилище: 2 МБ SRAM и 1,8 МБ NVM (1,9 МБ MRAM в E1C)
- Интерфейс камеры – 20-контактный разъем Arducam
- Аудио – 2x PDM-микрофона
- Беспроводная связь – радиоподсистема BLE 5.3 и 802.15.4 с чип-антенной (только для Balletto B1 StartKit)
- USB
- 1x порт USB Type-C, подключенный к SoC
- 1x порт USB Type-C для программирования и отладки
- Отладка
- Встроенный отладчик Segger J-Link ((JL-OB E1) с микроконтроллером Alif E-Series BGA194
- Выбираемая маршрутизация UART к отладчику J-Link с помощью перемычек JP5 (SEUART или UART2).
- Расширение
- Разъем расширения mikroBUS Click Board
- Разъемы расширения GPIO для SPI, I2C, UART, PWM и стандартного ввода-вывода
- Разное
- Пользовательская кнопка и отдельная аппаратная кнопка сброса
- Зеленый светодиод питания и зеленый пользовательский светодиод
- Питание
- Вход 5 В постоянного тока через порты USB Type-C
- Встроенный LDO-регулятор TLV75201 на 3,3 В
- Перемычка выбора напряжения Flex I/O (JP3) для настройки логических уровней либо 1,8 В, либо 3,3 В
- Перемычки измерения тока для контроля энергопотребления на VDD_MAIN и VDDIO_1V8.
- Габариты – 86,37 мм x 71,09 мм

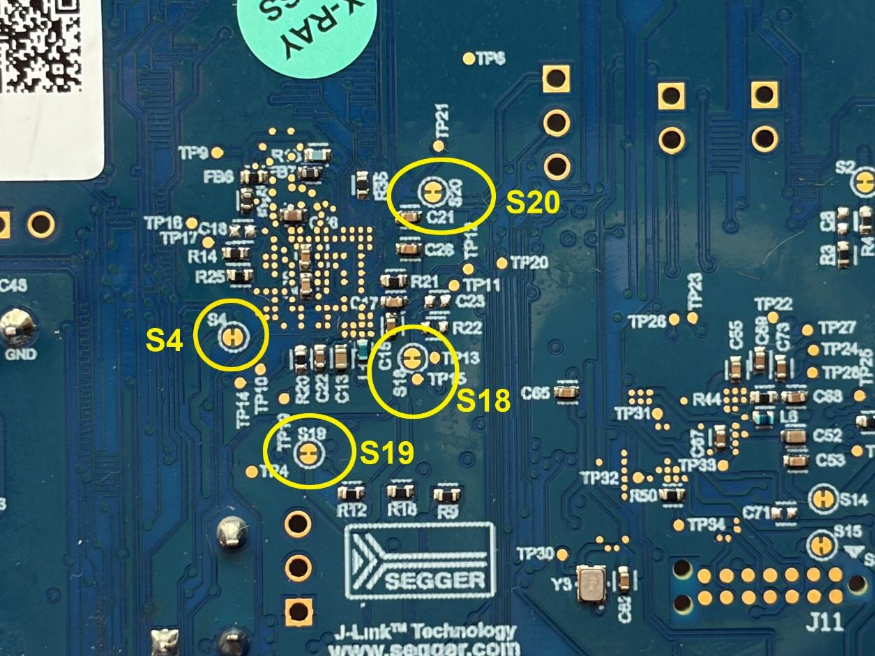

Обе платы поддерживают тестирование энергопотребления. Согласно схемам, можно физически перерезать шунты дорожек (например, S18 или S19) на печатной плате, чтобы подключить амперметры для измерения тока в различных доменах питания, что помогает оценить энергопотребление при нагрузках ИИ и ввода-вывода.
Компания упоминает, что перед началом разработки программного обеспечения необходимо подключить плату к компьютеру через USB-порт PRG и использовать Alif Security Toolkit (SETOOLS) версии v1.112.00 или более поздней. SETOOLS взаимодействует с Secure Enclave через SEUART, программирует внутрикристальную MRAM и настраивает правильное целевое устройство. Поскольку начиная с версии 1.107.00 инструменты по умолчанию настроены на Ensemble E8, пользователям SK-E1C или SK-B1 необходимо выбрать E1C или B1 в качестве целевого устройства.
Для Ensemble E1C StartKit (SK-E1C), компания рекомендует Visual Studio Code с Ensemble CMSIS Device Family Pack . Компания также предоставляет шаблон VS Code в своём репозитории GitHub, который плавно интегрируется с J-Link GDB Server от Segger.

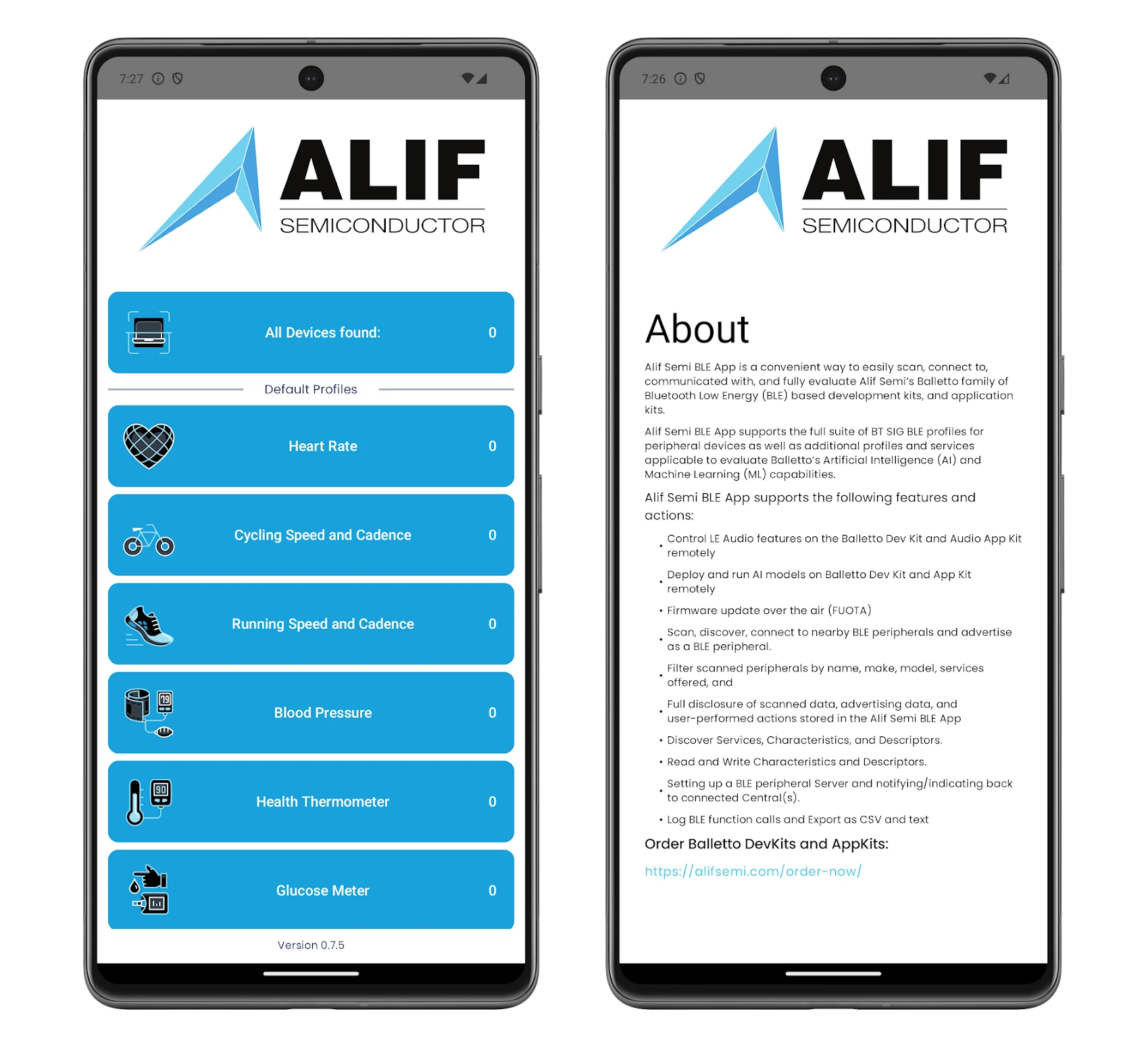

Для Balletto B1 StartKit (SK-B1) разработчики, работающие с BLE, могут использовать Zephyr RTOS и Alif Zephyr SDK. Приложение Balletto от Alif для iOS и Android подключается к заводскому демонстрационному примеру BLE Blinky и другим примерам профилей. Поскольку B1 использует ту же архитектуру цифрового MCU, что и E1C, разработчики также могут использовать тот же процесс разработки с CMSIS, VS Code и bare-metal для приложений, не требующих беспроводных функций.
Ранее уже рассказывалось о более высококлассных продуктах Alif Semi SoC Ensemble E4, E6 и E8 , которые оснащены NPU Ethos-U85 для малых языковых моделей (SLM), а также двухъядерный MCU Ensemble E3 с двумя NPU, используемый в платах AI-камер OpenMV . Чипы E1C и B1 предлагают меньшие и более доступные варианты с корпусами размером всего 3,9 x 3,9 мм и выделенными нейропроцессорами для приложений периферийного AI.
Оба стартовых набора Balletto B1 (SK-B1) и Ensemble E1C (SK-E1C) стоят около $50, при этом Mouser указывает цену $49.99 за каждый, а DigiKey предлагает SK-B1 за $51.28. В настоящее время товара нет в наличии у крупных дистрибьюторов, но Mouser ожидает поступление следующей партии 22 октября 2026 года. Дополнительная информация, включая характеристики стартового набора, ссылки для покупки, руководства пользователя, программные инструменты, демонстрацию BLE, схемы, рекомендации по компоновке PCB, файлы Altium, BOM и техническое описание, доступна на их соответствующих страницах продуктов .
