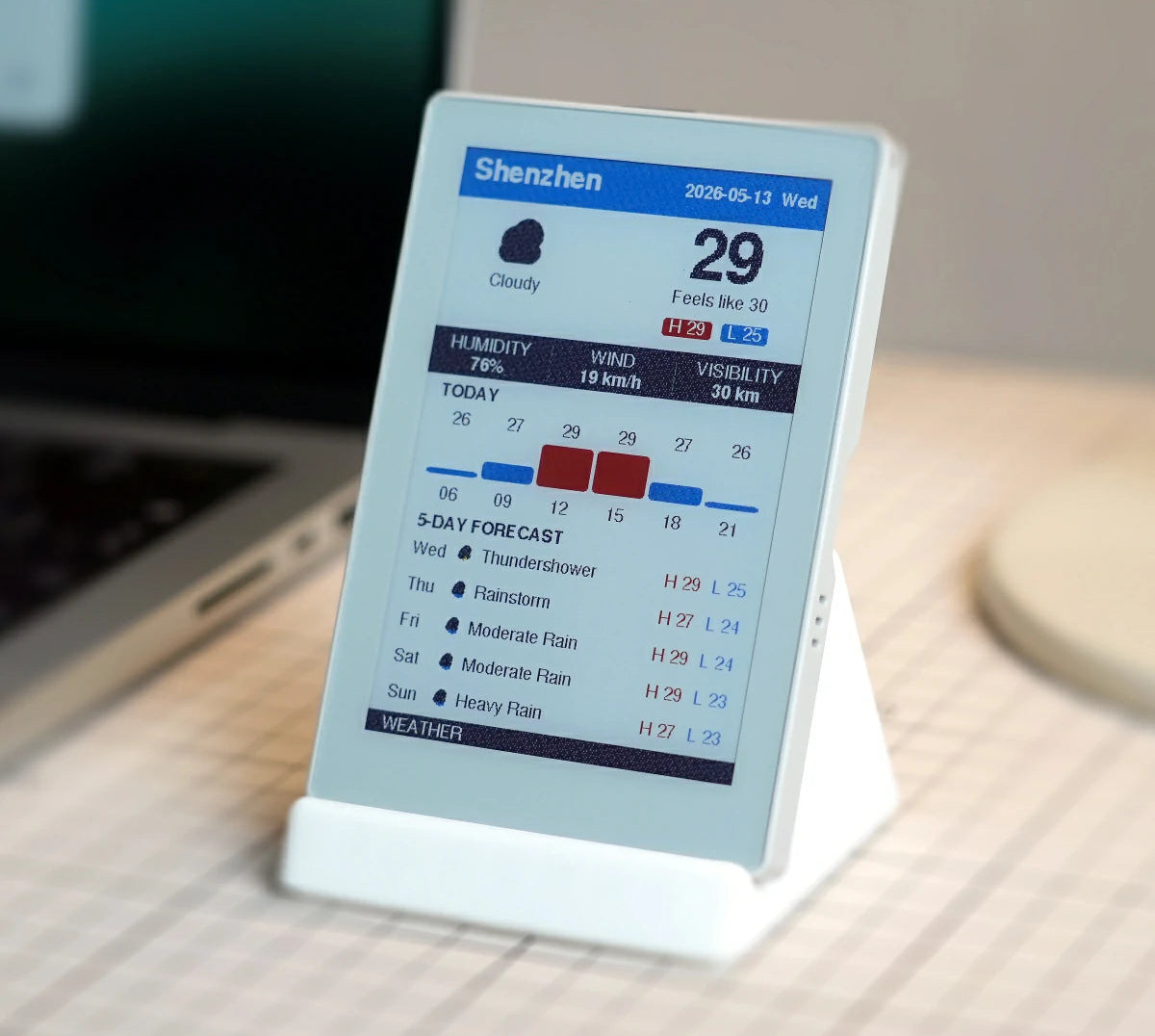

M5Stack PaperColor, или M5Paper Color, представляет собой комплект разработчика на ESP32-S3 с 4-дюймовым полноцветным дисплеем E Ink Spectra 6 с разрешением 600×400, разработанным для обеспечения низкого энергопотребления и высокой видимости при ярком освещении.
Хотя цветной дисплей на электронных чернилах является главной особенностью, комплект разработчика также оснащен слотом для microSD-карт для хранения данных, микрофоном с эхоподавлением, динамиком мощностью 1 Вт, датчиком температуры и влажности, несколькими кнопками, двумя RGB-светодиодами, ИК-передатчиком и разъемом Grove для расширения. Что касается питания, в комплект входит аккумулятор емкостью 1250 мАч, заряжаемый через порт USB Type-C устройства.
Технические характеристики M5Paper Color ESP32-S3 Dev Kit:
- SoC – Espressif ESP32-S3R8
- CPU – двухъядерный микроконтроллер Tensilica LX7 с частотой до 240 МГц с векторными инструкциями для ускорения ИИ
- Память – 8 МБ PSRAM
- Беспроводная связь – 2,4 ГГц WiFi 4 и Bluetooth 5.0 LE + Mesh
- Хранилище
- 16 МБ SPI flash
- Слот для microSD-карты
- Дисплей – 4-дюймовый полноцветный дисплей на электронных чернилах E Ink Spectra 6 (ED2208-DOA)
- Разрешение – 600×400
- Частота обновления – около 15–19 секунд (уточняется, предположение с моей стороны на основе нашего опыта работы с другими цветными дисплеями E Ink )
- Аудио
- Аудиокодек ES8311
- Аудио АЦП ES7210
- Динамик 1 Вт @ 8 Ом 2520 с аудиоусилителем AW8737A
- MEMS-микрофон со встроенной схемой AEC
- USB – 1x порт USB Type-C для питания и программирования
- Сенсор – датчик температуры и влажности SHT40
- Расширение – 4-контактный разъем Grove
- Прочее
- 3 пользовательские кнопки, 1 кнопка питания
- Инфракрасный излучатель
- 2 RGB-светодиода
- Часы реального времени RX8130CE (RTC)
- Электропитание
- 5 В через порт USB Type-C
- Встроенный аккумулятор 1250 мАч
- Энергопотребление
- В режиме ожидания: 92,53 мкА
- Полная нагрузка: 211,97 мА
- Размеры – 103,9 x 70,8 x 8,5 мм
- Вес – 73,3 г
M5Stack предоставляет инструкции по программированию PaperColor devkit с помощью Arduino IDE с использованием библиотек M5Unified, M5GFX и M5PM1, а также примеры кода и дополнительную техническую информацию на сайте документации . Как ни странно, нет упоминания о фреймворке ESP-IDF или визуальной среде программирования UIFlow2, совместимой с большинством устройств M5Stack. Целевые приложения включают интеллектуальные цифровые фоторамки, панели отображения данных и электронные вывески.
Хотя это первый цветной ePaper devkit от M5Stack, у него уже есть конкуренция с такими продуктами, как Seeed Studio reTerminal E1002 , который оснащен более крупным 7,3-дюймовым цветным дисплеем E Ink, управляемым ESP32-S3, и размещен в пластиковом корпусе. Существует еще больше цветных ePaper devkit без корпуса, но это самый прямой конкурент, который я могу придумать.
M5Stack продает PaperColor ESP32-S3 E Ink цветной devkit за 75 долларов на AliExpress или в магазине M5Stack . Цена выглядит разумной: для сравнения, один 4-дюймовый дисплей Spectra 6 E Ink продается за 40 долларов на AliExpress (или 50 долларов с платой драйвера), в то время как reTerminal E1002 с более крупным 7,3-дюймовым дисплеем стоит около 118 долларов на AliExpress без учета доставки и налогов.
