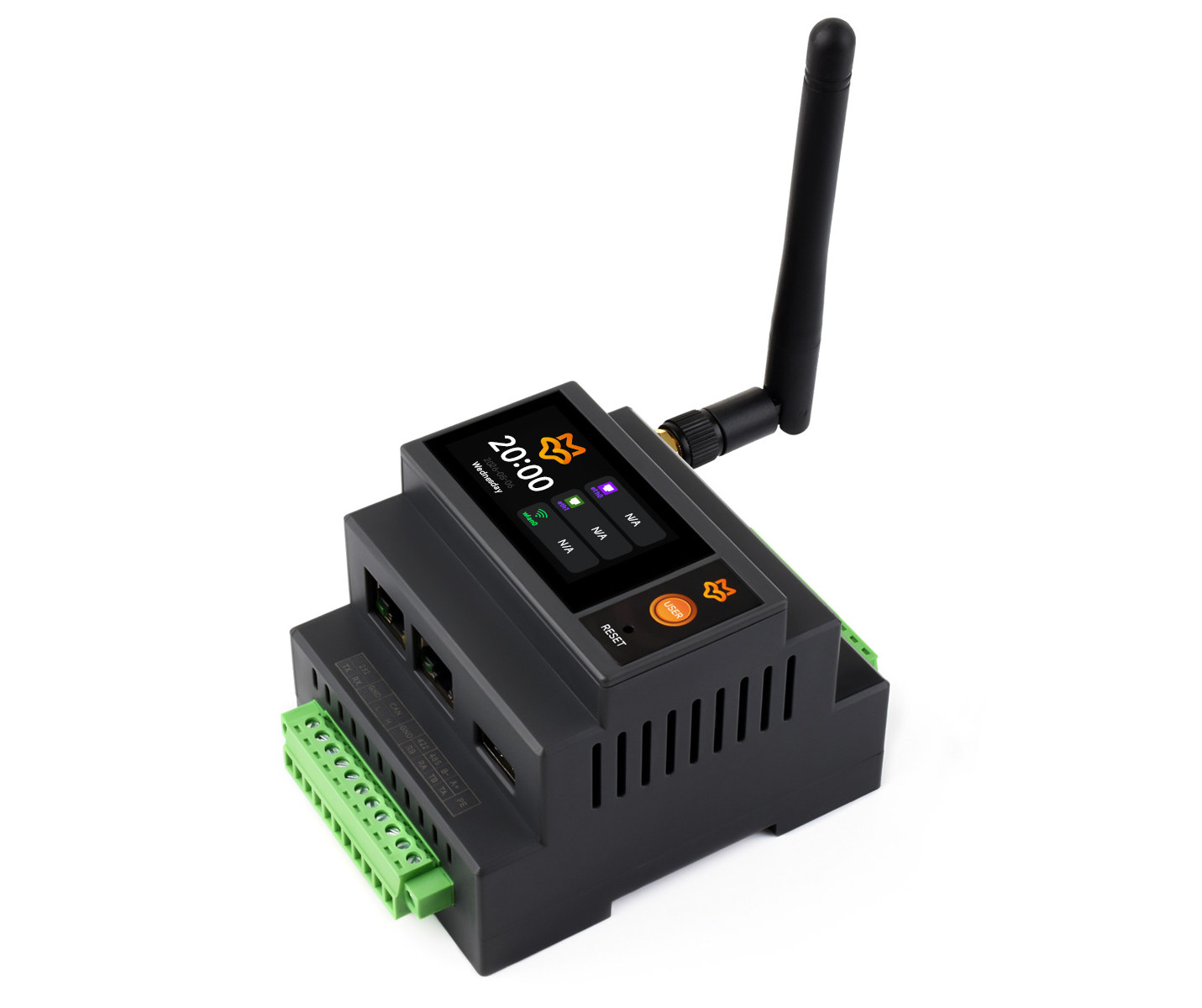

Luckfox Lyra PLC – промышленный контроллер на базе Linux с Rockchip RK3506B, с RS232, RS422, RS485, CAN bus и реле

Порты ввода-вывода в основном выведены на две 11-контактные клеммные колодки с одним RS232, одним общим RS422/RS485, одной шиной CAN и двумя реле, а также на более мелкие разъёмы для I2C, GPIO и отладки. Питание системы может осуществляться через USB-C (только 5 В), контакты клеммной колодки, поддерживающие входное напряжение 7–24 В постоянного тока, или опциональный модуль PoE.

Технические характеристики Luckfox Lyra PLC:

• SoC –   Rockchip RK3506B
  • CPU
    • 3 ядра Arm Cortex-A7 с частотой до 1,2 ГГц
    • ядро реального времени Arm Cortex-M0
  • GPU – только 2D GPU
  • Нет VPU, нет NPU
• Системная память – 512 МБ DDR3L
• Накопитель – 8 ГБ флеш-памяти eMMC
• Дисплей – сенсорный ЖК-экран 1.9 дюйма с разрешением 320 x 170
• Сеть
  • 2 порта Ethernet RJ45 со скоростью 10/100 Мбит/с
  • Wi-Fi 6 на частоте 2.4 ГГц и Bluetooth 5.2 LE через внешнюю антенну
• USB – порты USB 2.0 OTG (1x USB-A, 1x USB-C)
• Входы/выходы

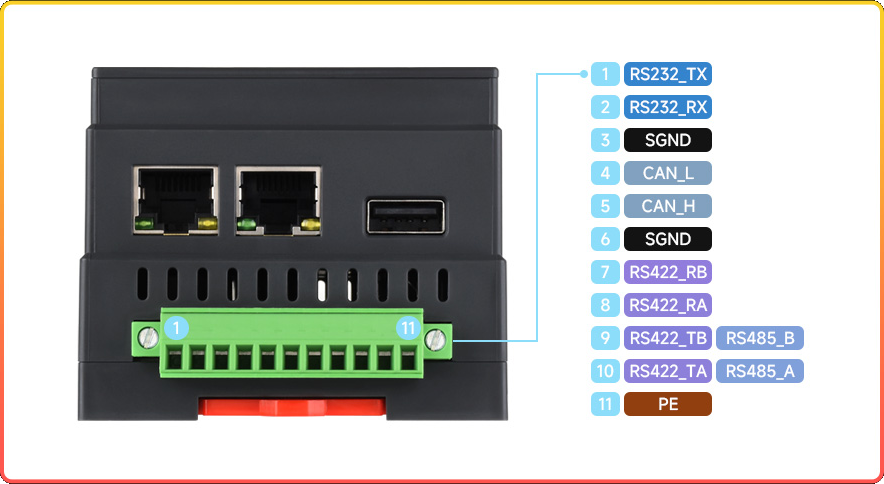

  • 11-контактная клеммная колодка с 1x шиной CAN, 1x RS232, 1x RS422/RS485

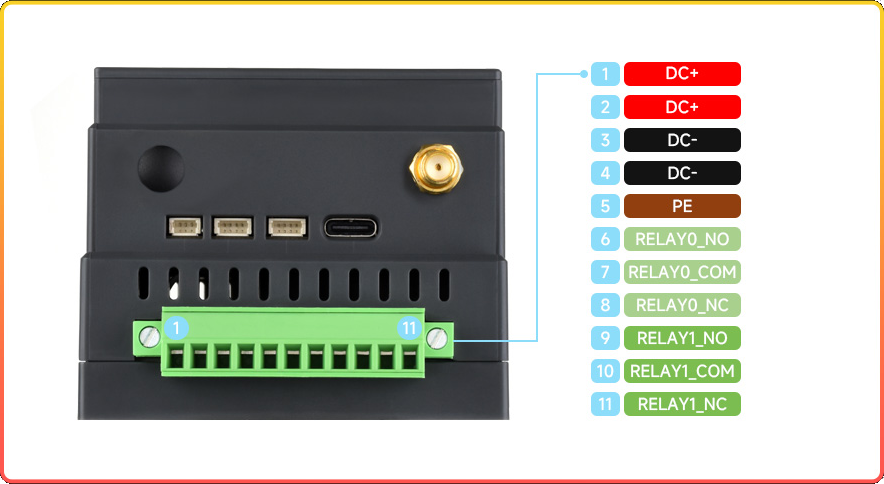

  • 11-контактная клеммная колодка
    • 2x реле
      • 1x нормально разомкнутый (NO)
      • 1x нормально замкнутый (NC)
      • Допустимая нагрузка контактов реле – ≤10A 250V AC или ≤10A 30V DC
    • Питание – 7-24V DC

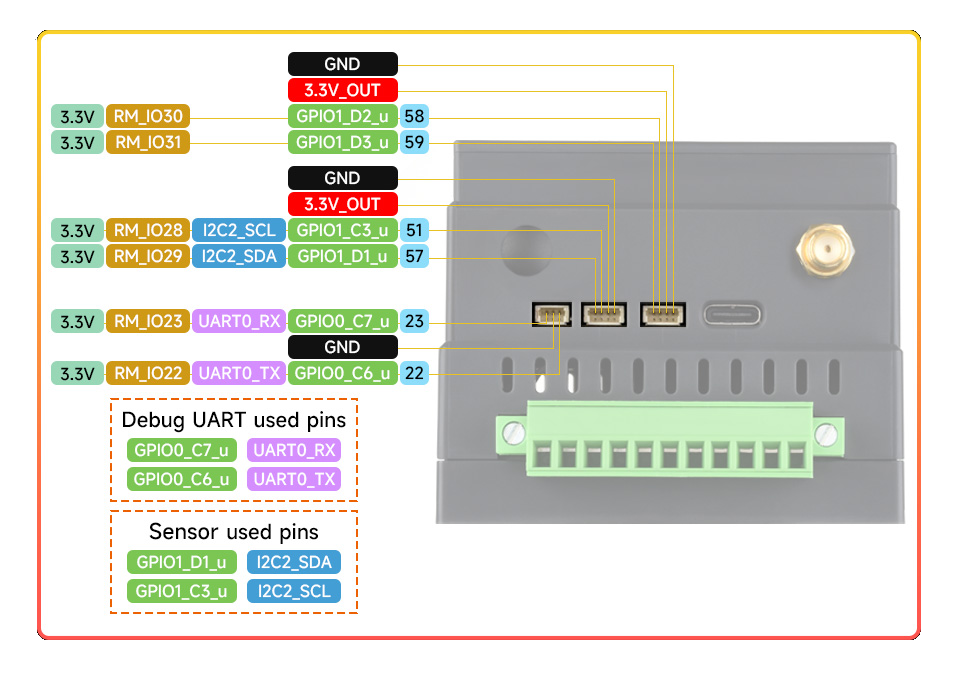

  • 4-контактный разъем I2C
  • 4-контактный разъем GPIO
• Отладка – 3-контактный отладочный последовательный разъем
• Разное
  • Кнопки сброса и пользовательские
  • Переключатели терминальных резисторов 120 Ом
  • Встроенные RTC и датчик температуры и влажности
  • Корпус для монтажа на DIN-рейку
• Питание
  • 5 В через порт USB-C
  • 7-24 В постоянного тока через клеммную колодку
  • Опциональный вход PoE IEEE 802.3af
• Размеры – помещается в объем 87.80 x 71.84 x 60.50 мм

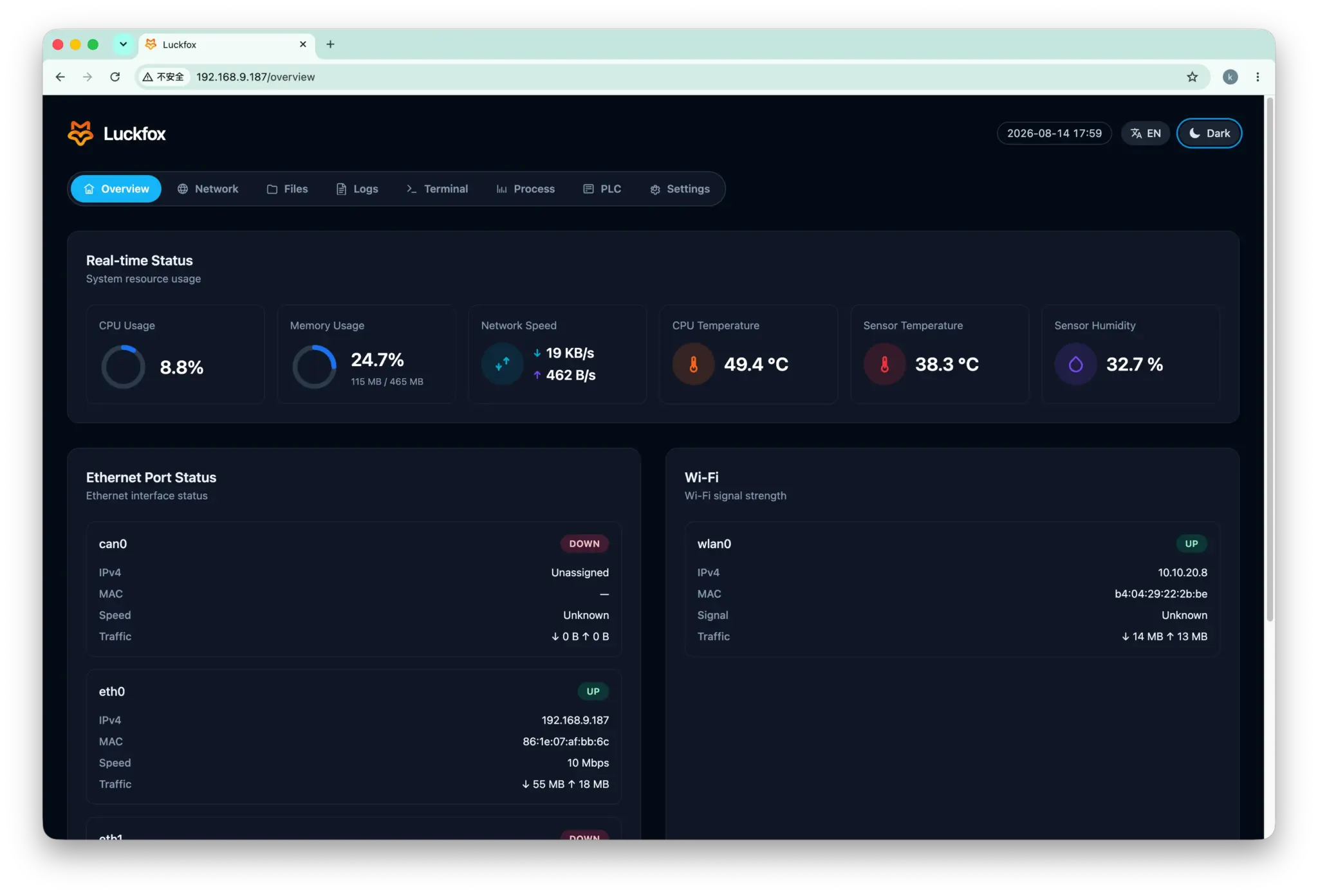

Luckfox Lyra PLC работает на образе ОС на основе Debian 12 с Linux 6.1 и поддерживает установку Node-RED, OpenPLC , и другого ПО. В основном он настраивается через веб-панель управления со следующими функциями/разделами:

• Обзор – CPU, память, температура, сетевой трафик, состояние Ethernet и Wi-Fi
• Сеть – WAN/LAN, Wi-Fi, время, mDNS, маршрутизация, брандмауэр, проброс портов и удаленные сети
• Файлы – Просмотр, загрузка, скачивание, переименование и удаление файлов во внутреннем или USB-хранилище
• Журналы – Просмотр и скачивание журналов загрузки
• Терминал – Выполнение команд из браузерного терминала
• Процессы – Управление процессами и системными службами
• PLC – Настройка оборудования, устройств, реле, связей, сбора данных, отчетности и протокольных мостов
• Настройки – Аутентификация, TLS, SSH-ключи, системный пароль, обновления, сторожевой таймер, резервное копирование, перезагрузка и завершение работы

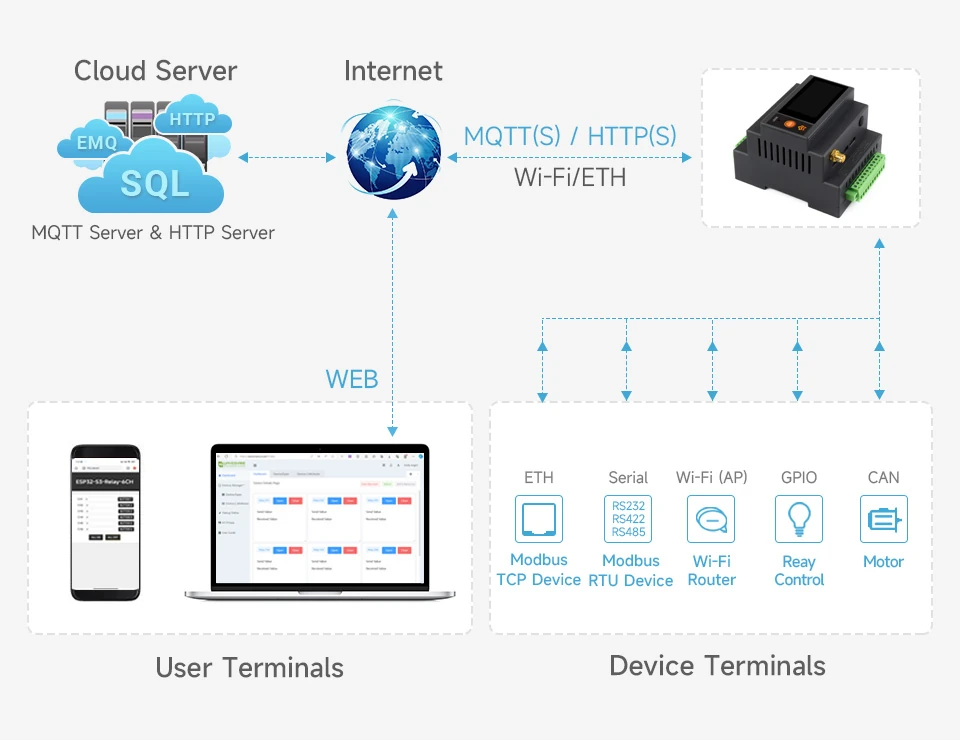

Компания также отмечает ряд функций PLC с использованием RS232, RS485/RS422, CAN, I2C, Modbus RTU/TCP и управления реле. Система может публиковать или получать данные по протоколам MQTT, TCP, UDP или HTTP, а также использоваться в качестве шлюза для мостов между CAN и последовательным портом, CAN и Ethernet, а также последовательным портом и Ethernet. Информацию для начала работы можно найти. в вики на сайте Luckfox.

На рынке есть множество PLC на базе Linux, включая JetHome JetHub D1 , PLC на базе Raspberry Pi 4 от Industrial Shields, OpenEmbed EdgeLogix-1145 (CM5), и многие другие. Контроллер Luckfox Lyra PLC является недорогим вариантом, не выглядящим таким же игрушечным, как M5Stack StampPLC .

Впервые Luckfox Lyra PLC был найден на AliExpress за $100.99 (или $107.99 с PoE), но он также продается на В магазине Waveshare за $83.99/$89.99 , и вскоре может появиться в фирменном магазине Amazon . Как примечание, Rockchip избегает санкционных рисков, поэтому они следят, чтобы конечные продукты с их чипами не продавались в рискованные юрисдикции, и следующее уведомление отображается как на AliExpress, так и на Waveshare:
