Разработанная китайской студией ACE Design Studio, Pi-Ener-lite представляет собой специализированную UPS-плату, созданную специально для серии Raspberry Pi Zero. Она оснащена стандартным держателем литий-ионного элемента 18650 с плоским верхом и переключается на питание от батареи при пропадании внешнего питания, поддерживая при этом одновременную зарядку и разрядку.

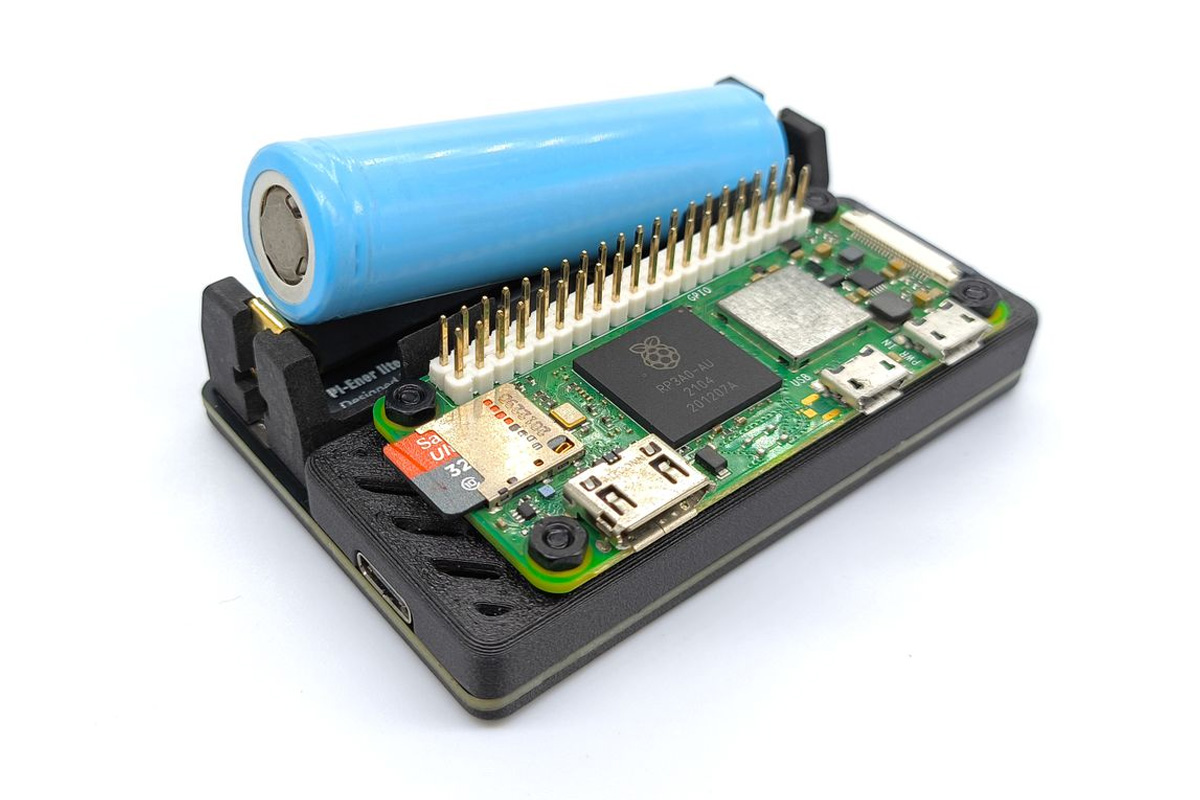

Pi-Ener-lite подключается к нижней части Raspberry Pi Zero через семь подпружиненных пого-пинов, которые обеспечивают как подачу питания, так и передачу данных по I2C, оставляя верхний GPIO-разъем свободным для других HAT или расширений.

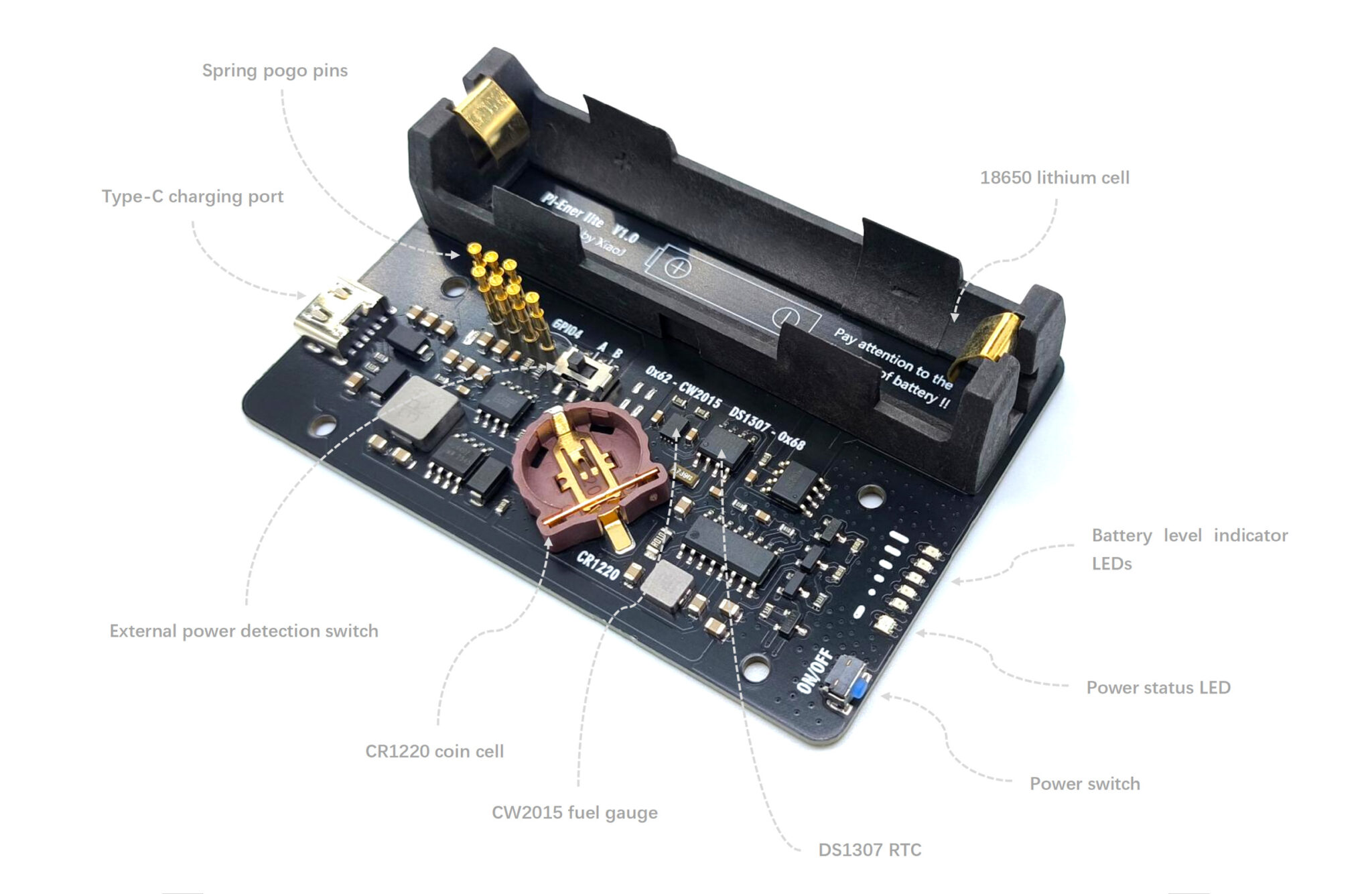

Технические характеристики Pi-Ener-lite:
- Совместимость – одноплатные компьютеры серии Raspberry Pi Zero
- USB – 1x порт USB Type-C для зарядки
- Разное
- Переключатель питания
- Микросхема реального времени (RTC) DS1307 с держателем батарейки CR1220
- 7x подпружиненных пого-пинов для подачи питания и данных I2C
- Управление питанием
- Поддержка батарей – стандартный литий-ионный элемент 18650 с плоским верхом; поддерживаются одновременная зарядка и разрядка
- Ток зарядки – 1A @ 5V
- Выходной ток – 2.5A @ 5.1V
- Микросхема контроля заряда CW2015 для мониторинга батареи (погрешность измерений: ±2% для уровня заряда, ±3мВ для напряжения)
- Переключатель обнаружения подключения внешнего питания
- Защита – от перезаряда, переразряда, перегрузки по току и короткого замыкания
- Размеры – TBD

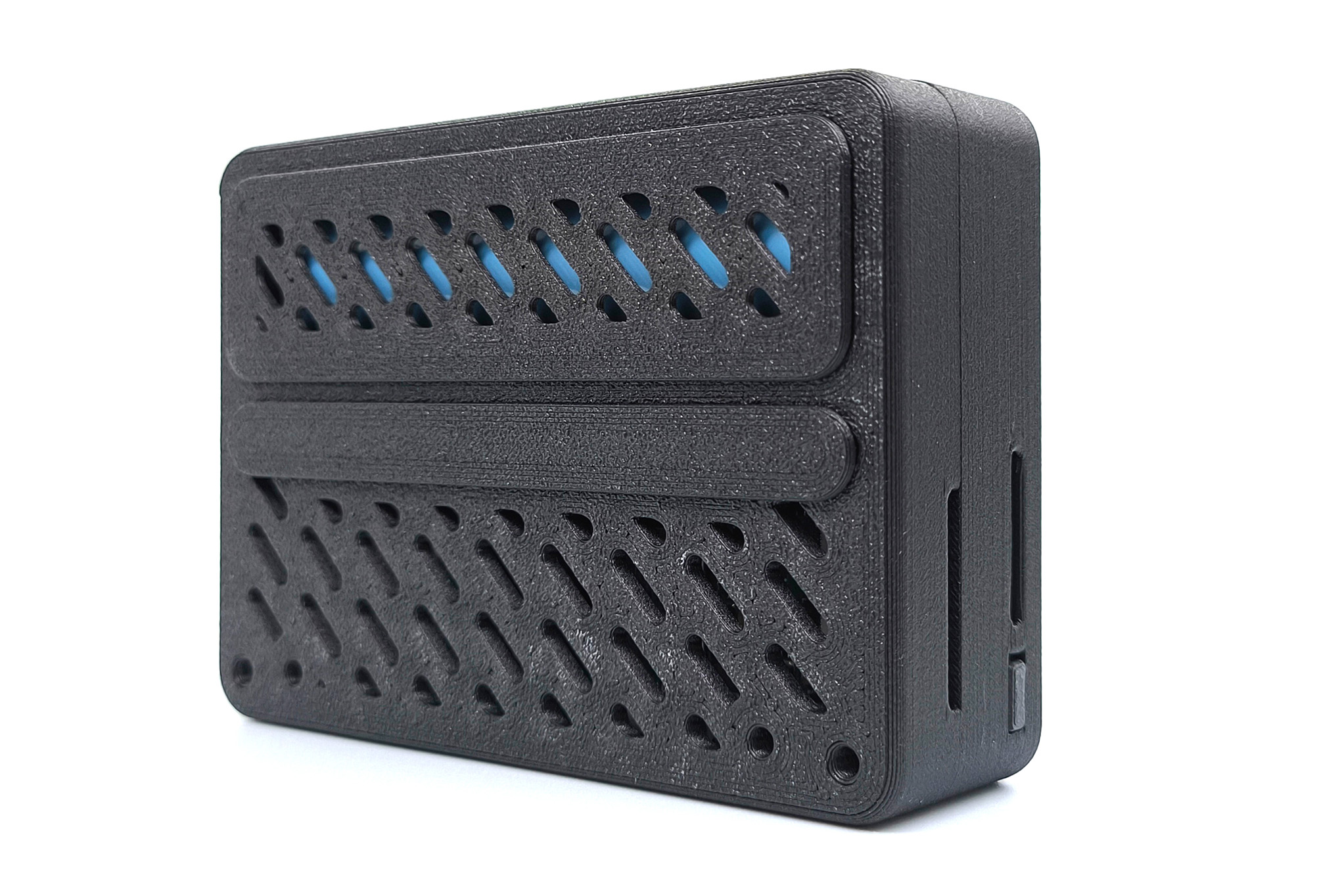

Плата использует I2C для связи с Pi Zero для получения данных с монитора заряда и RTC. Разработчик предоставляет репозиторий GitHub с Python-кодом и документацией для чтения данных о батарее и установки RTC, а также STL-файлами для корпуса, напечатанного на 3D-принтере.
Еще одно решение UPS на основе Raspberry Pi Zero — это PiSugar3 , использующий литий-полимерный аккумулятор (LiPo) вместо стандартной ячейки 18650 которую использует Pi-Ener-lite. Также были рассмотрены ряд других плат UPS на основе 18650, включая Waveshare UPS HAT (E) и SupTronics X1202 UPS HAT , которые в основном предназначены для более крупных Raspberry Pi 4 и 5 и подключаются через 40-контактный разъем GPIO.
ACE Design Studio продает плату Pi-Ener-lite UPS на Tindie за $35 , плюс доставка от $9. В комплект входят плата UPS и детали 3D-печатного корпуса. В комплект не входят Raspberry Pi Zero, аккумулятор 18650 или батарейка CR1220.
