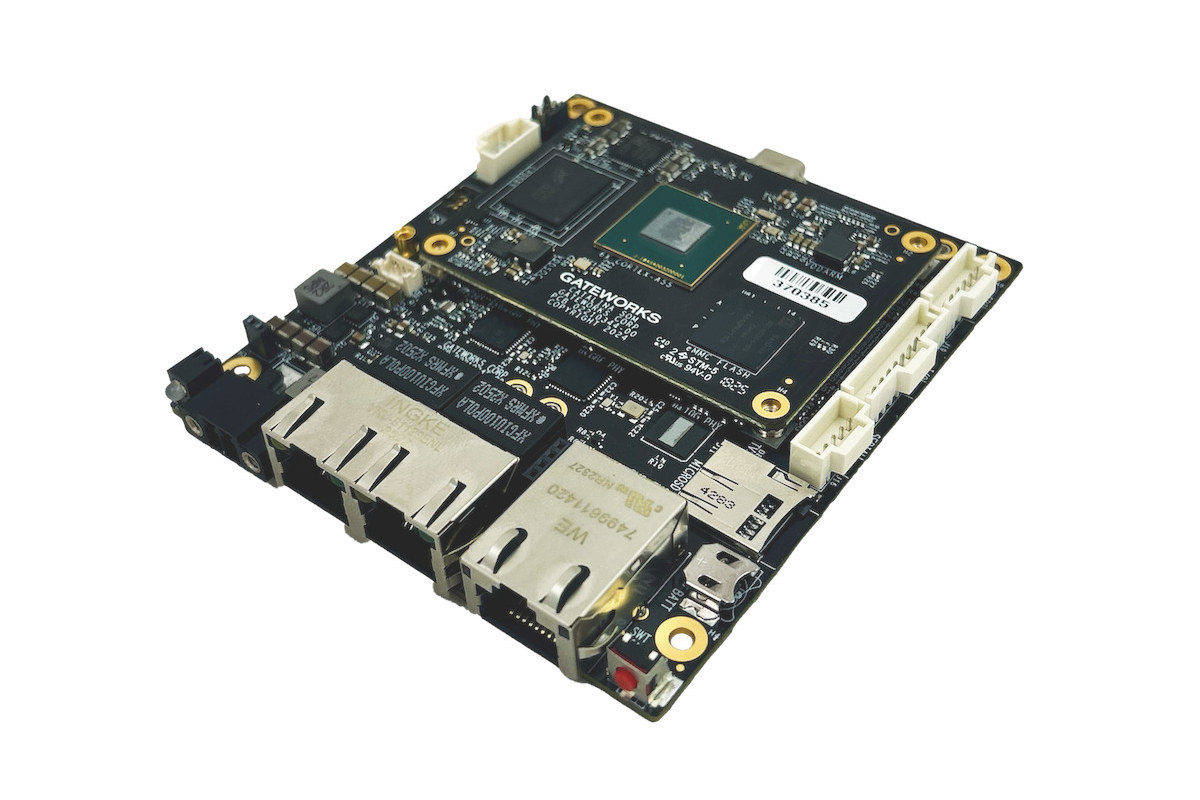

В прошлом марте компания Gateworks представила семейство плат Catalina, начиная с модели GW9200 на базе SoC NXP i.MX 95 для промышленных приложений пограничного ИИ. Плата оснащена разъемами Flexible Socket Adapter (FSA) для установки адаптеров mini PCIe или M.2 в зависимости от требований.

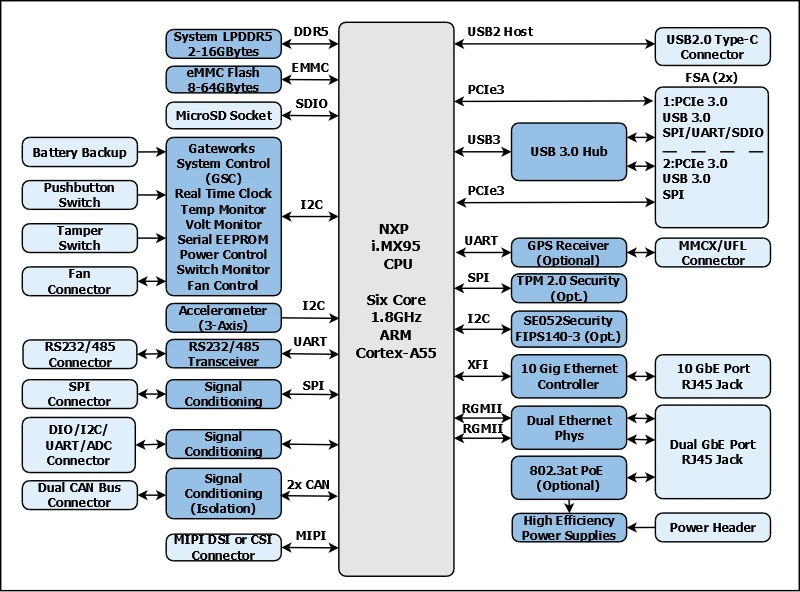

Мы пропустили первоначальный анонс, но о новом семействе плат стало известно, когда на прошлой неделе Ezurio объявила о приобретении Gateworks . Плата GW9200 включает систему-на-модуле с чипом NXP i.MX 95, 4 ГБ LPDDR5 и 8 ГБ eMMC флэш-памяти по умолчанию, а также несущую плату с портами 10GbE и GbE RJ45, интерфейсом дисплея/камеры MIPI DSI/CSI, двумя разъемами FSA для расширения M.2 или mini PCIe и набором портов ввода-вывода.
Технические характеристики Ezurio/Gateworks Catalina GW9200:
- SoC – NXP i.MX 95
- ЦП
- До 6x ядер приложений Arm Cortex-A55 с частотой 1.8 ГГц, 32 КБ I-кэш и D-кэш, 64 КБ L2 кэш и 512 КБ L3 кэш
- 1x ядро реального времени Arm Cortex-M7 с частотой 800 МГц
- 1x ядро безопасности Arm Cortex-M33 с частотой 333 МГц
- ГП – Arm Mali-G310 V2 для 2D/3D ускорения с поддержкой OpenGL ES 3.2, OpenCL 3.0
- Видеопроцессор
- Кодирование и декодирование H.265 и H.264 1080p60/4Kp30
- JPEG-кодировщик, JPEG-декодировщик
- Декодирование – 4Kp30/1080p60 HEVC/H.265, VP9, VP8, AVC/H.264 (Baseline / Main / High Profile)
- Кодирование – 4Kp30/1080p60 HEVC/H.265, AVC/H.264
- Ускоритель ИИ – нейронный процессор (NPU) NXP eIQ Neutron 2 TOPS с производительностью 750 выв./сек
- ЦП
- Системная память – 4 ГБ LPDDR5 (до 16 ГБ)
- Накопители
- 8 ГБ eMMC флэш-памяти (до 64 ГБ)
- Слот для карт microSD
- Интерфейс дисплея/камеры – разъем MIPI DSI или CSI
- Сеть
- Разъем RJ45 10GbE
- 2x разъема RJ45 Gigabit Ethernet
- Опционально Wi-Fi 6/7 и Bluetooth через адаптер Mini PCIe или M.2 в слоте FSA
- Опционально модуль 4G LTE или 5G через слот FSA плюс два слота для nano SIM-карт.
- GNSS – Опционально u-blox GPS с GLONASS
- USB – Порт USB 2.0 Type-C
- Последовательные интерфейсы
- 2x RS232 или 1x RS485
- 2x CAN Bus
- Расширение
- 2x разъема Flexible Socket Adapter (FSA) для адаптеров Mini PCIe или M.2.
- Разъем SPI
- Разъем цифрового ввода-вывода с I2C, АЦП, UART
- Безопасность
- Опционально чип безопасности NXP EdgeLock SE052F
- Опционально TPM
- Отладка – Разъем JTAG
- Прочее
- Пользовательская кнопка
- Индикатор питания
- 3-осевой акселерометр
- Батарейка для часов реального времени
- Разъем вентилятора
- Питание
- 8 – 60 В DC через силовой разъем
- 802.3af/at PoE через опциональный PoE-адаптер
- Размеры – 100 x 90 мм
- Диапазон рабочих температур – от -40 до +85°C (промышленный)
Компания предоставляет поддержку Linux (Ubuntu, Buildroot и др.) и отладочный комплект GW11059, включающий саму плату, программатор JTAG, блок питания и соответствующие кабели. Ознакомьтесь с сайтом документации по программному обеспечению для получения подробной информации.

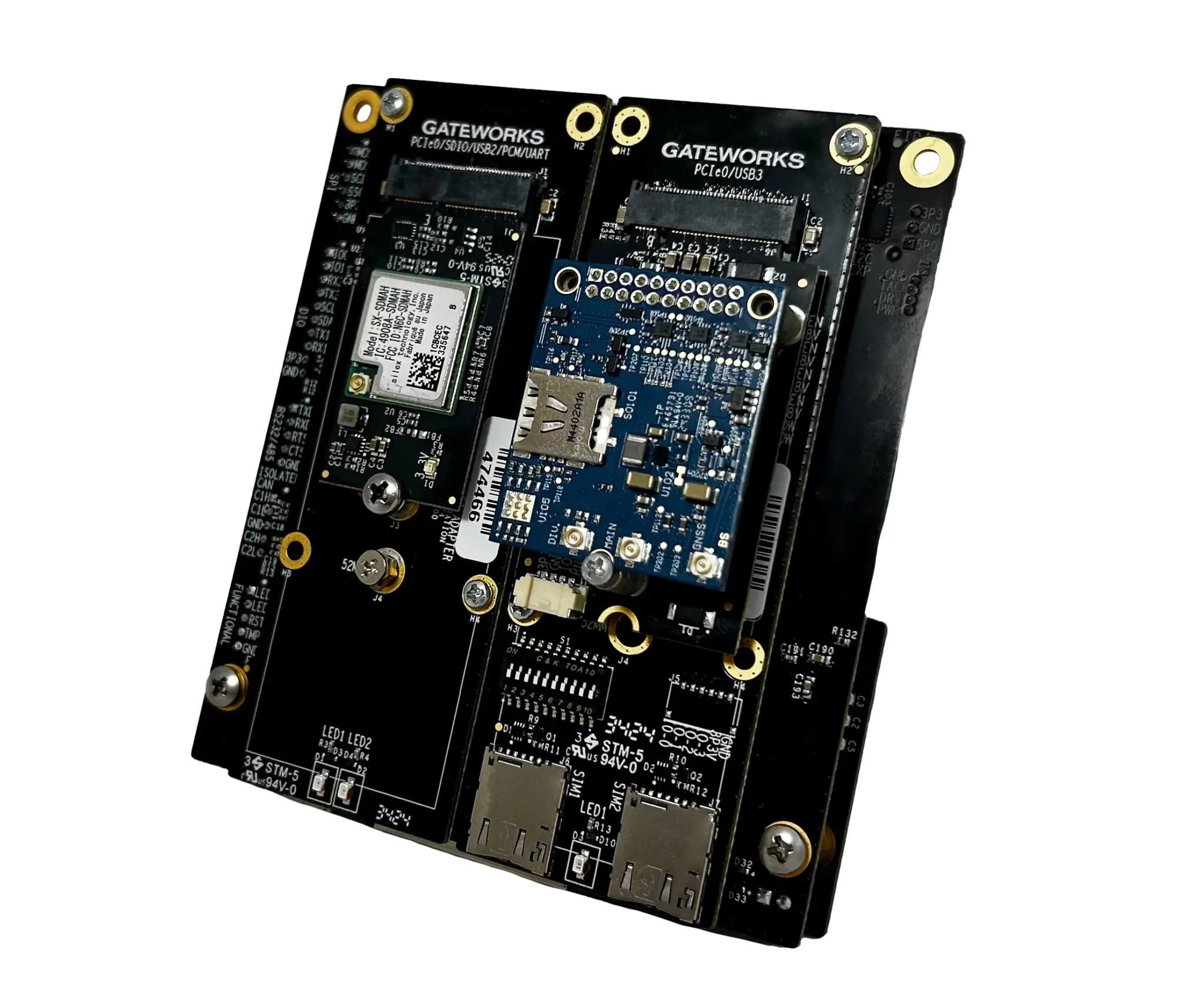

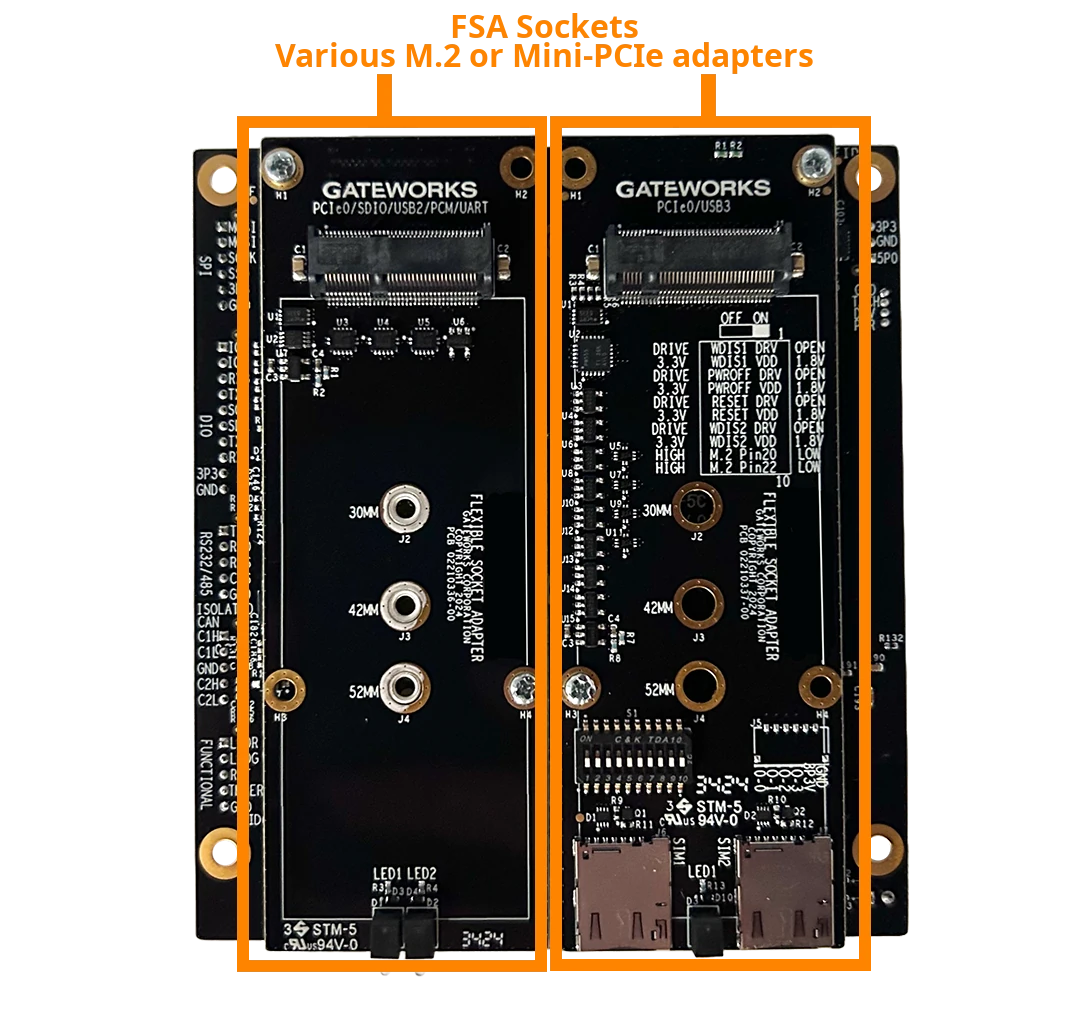

Концепция FSA (Flexible Socket Adapter) интересна, так как заказчики могут выбрать использование разъемов M.2 или mini PCIe на этапе конфигурации или производства в соответствии со своими потребностями. Мне не удалось найти фотографий разъема FSA, но сообщается, что «ответный разъем между FSA и SBC имеет очень мелкий шаг» и «рассчитан максимум на 30 циклов соединения». Доступны четыре варианта FSA для M.2/mini PCIe:
- GW16FE0 – FSA к M.2 E Key (WiFi)
- GW16FB0 – FSA к M.2 B Key (Модемы)
- GW16FM0 – FSA к M.2 M Key (NVMe)
- GW16FP0 – FSA к Mini-PCIe
Плата GW6200 поставляется с двумя разъемами FSA, но будущая более крупная плата GW6400 (160 x 100 мм) будет иметь четыре разъема FSA.
Gateworks/Ezurio сообщает, что SBC GW6200 доступна сейчас, а выпуск более крупной платы GW6400 запланирован на второй квартал 2026 года (примерно сейчас). Публичные цены отсутствуют, и заинтересованным сторонам предлагается «запросить цену». Дополнительную информацию можно найти на странице продукта .
