LILYGO T-Echo Card — это тонкий комплект для разработки на основе беспроводного микроконтроллера nRF52840 от Nordic Semi и LoRa-трансивера Semtech SX1262 с солнечной панелью для зарядки аккумулятора емкостью 800 мАч. Он поддерживает Bluetooth 5, NFC, Bluetooth Mesh, ANT, 802.15.4 (Zigbee/Thread), LoRaWAN и GNSS (модуль L76K).

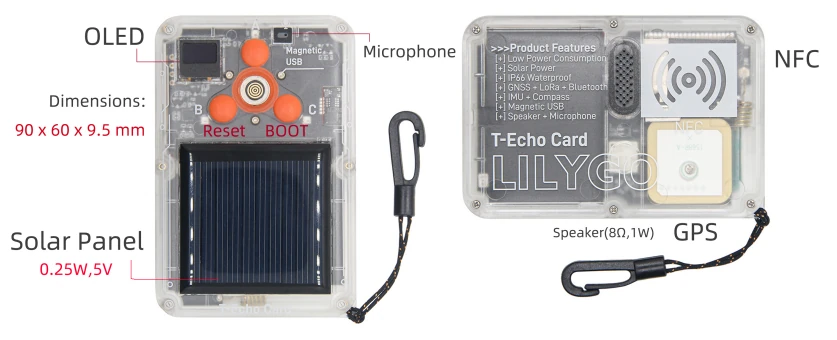

Плата также оснащена 0,42-дюймовым OLED-дисплеем для отображения информации, магнитным USB-интерфейсом, 9-осевым датчиком движения, цифровым микрофоном, динамиком и RGB-светодиодом для отображения состояния и уведомлений. Основное применение — автономная связь (текст и аудио), обмен геопозицией через GNSS, отслеживание людей/объектов, а также работа в качестве компактного узла mesh-сети.

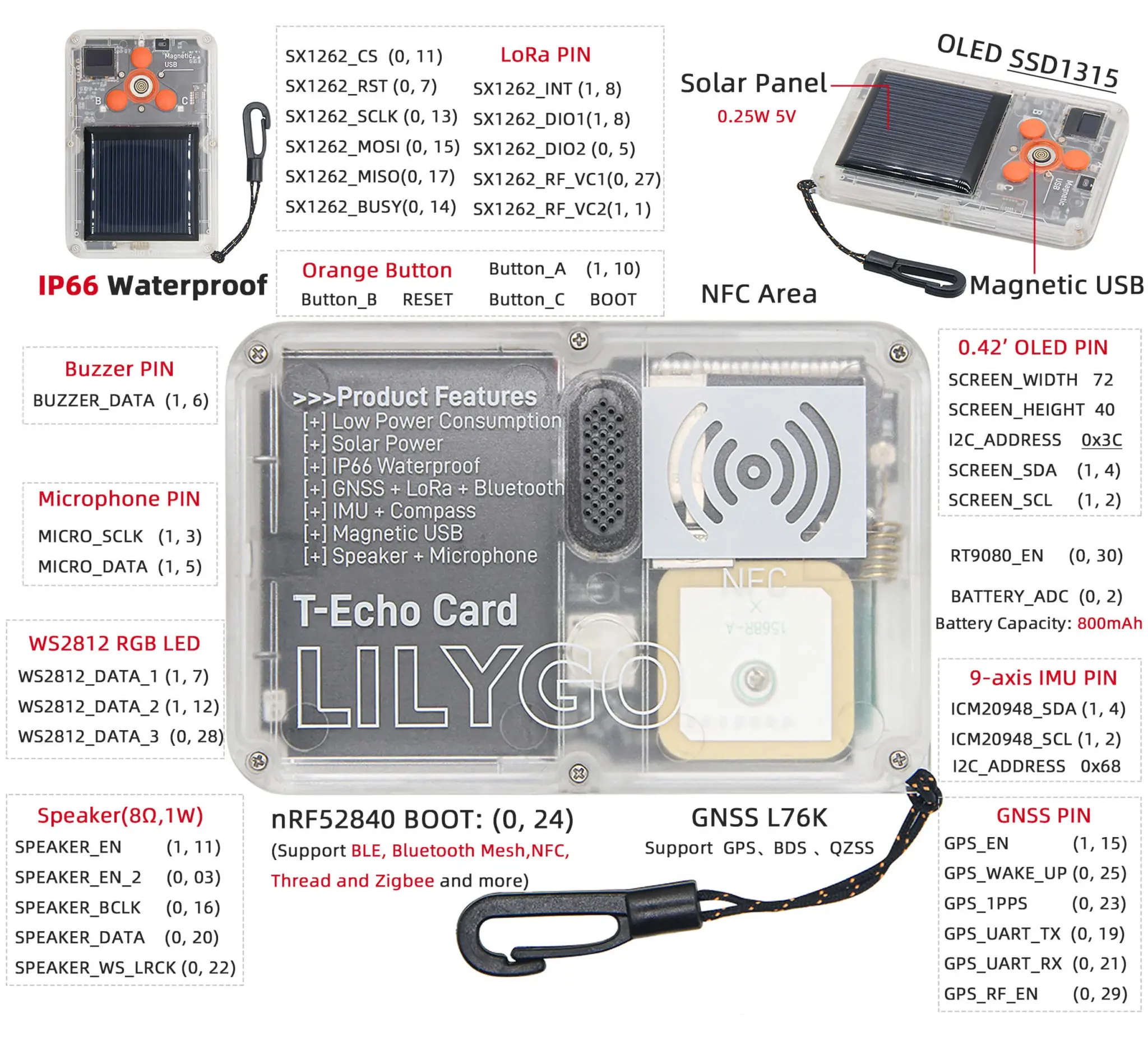

Технические характеристики T-Echo Card:
- SoC – Nordic Semiconductor nRF52840
- CPU – 32-разрядный микроконтроллер Arm Cortex-M4F @ 64 МГц
- Память/хранилище – 1 МБ Flash, 256 КБ ОЗУ
- Беспроводная связь – Bluetooth 5, NFC, Bluetooth Mesh, 802.15.4 (Zigbee/Thread), ANT, собственный протокол 2,4 ГГц
- Хранилище – 32 Мбит SPI-флэш (ZD25WQ32CEIGR)
- LoRa-трансивер – Semtech SX1262 с поддержкой глобального покрытия: диапазоны частот 400–520 МГц и 830–945 МГц
- GNSS
- модуль L76K с поддержкой GPS, ГЛОНАСС, BeiDou, QZSS, совместного позиционирования по нескольким системам + AGNSS
- Встроенная GPS-антенна
- Дисплей – 0,42-дюймовый I2C OLED с разрешением 72 x 40; драйвер SSD1315
- Аудио
- Динамик 8 Ом 1 Вт; I2S Class-D моноусилитель (MAX98357)
- Цифровой MEMS PDM-микрофон (MP34DT05)
- Зуммер

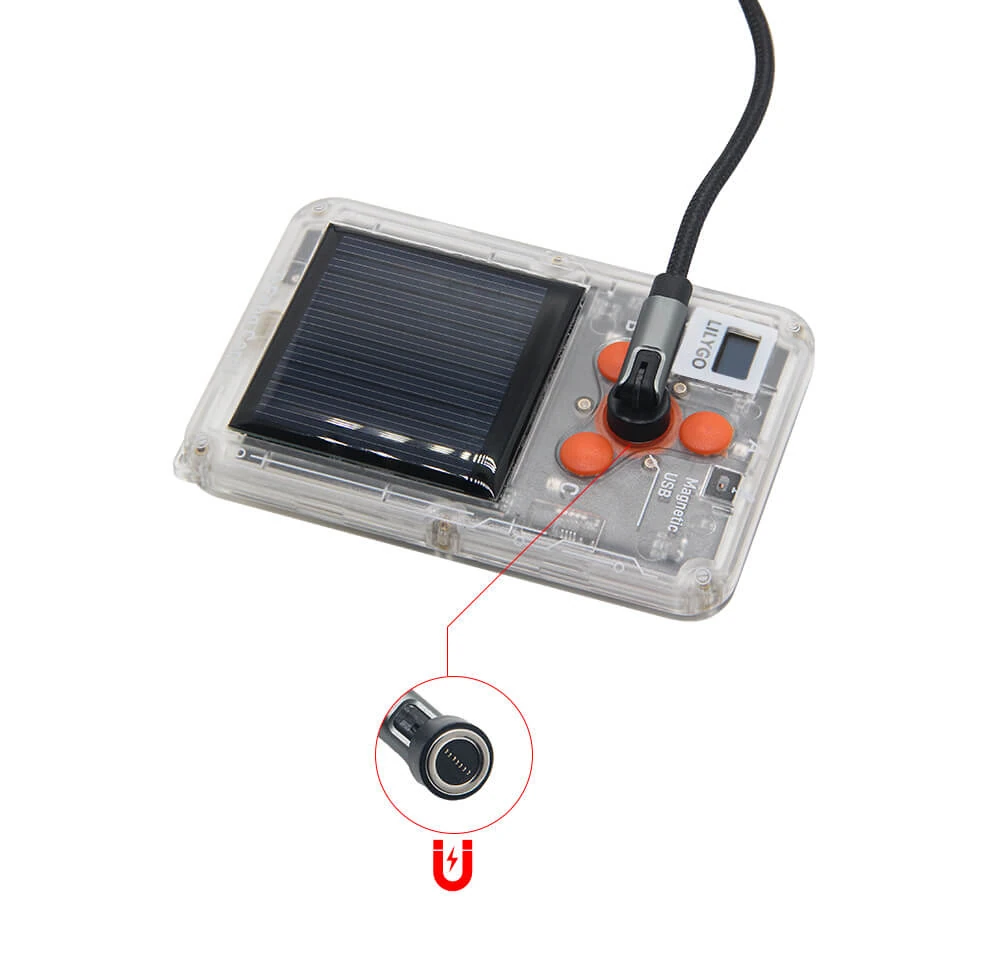

- USB – магнитный USB-интерфейс для питания и программирования
- Сенсор – энергоэффективный 9-осевой (3-осевой гироскоп + 3-осевой акселерометр + 3-осевой компас + DMP) сенсор движения (ICM20948)
- Разное
- Кнопки Reset, Boot и User (оранжевого цвета)
- RGB-светодиод для индикации состояния и уведомлений
- Питание
- 5 В через магнитный USB-интерфейс
- Солнечная панель 5 В, 0,25 Вт
- Аккумулятор 800 мА·ч
- Размеры – 90 x 60 x 9.5 мм
- Класс защиты – IP66 (влагозащищенный)
LILYGO предоставляет прошивку Arduino и примеры кода для OLED-дисплея, связи LoRa, связь в режиме рации с использованием Codec2 , зуммер, GPS-модуль, 9-осевой IMU-сенсор, RGB-светодиод и другое. Однако NFC в настоящее время не поддерживается в стандартной прошивке, поскольку он не поддерживается в ядре Arduino для nRF52 . Вики содержит немного больше деталей.

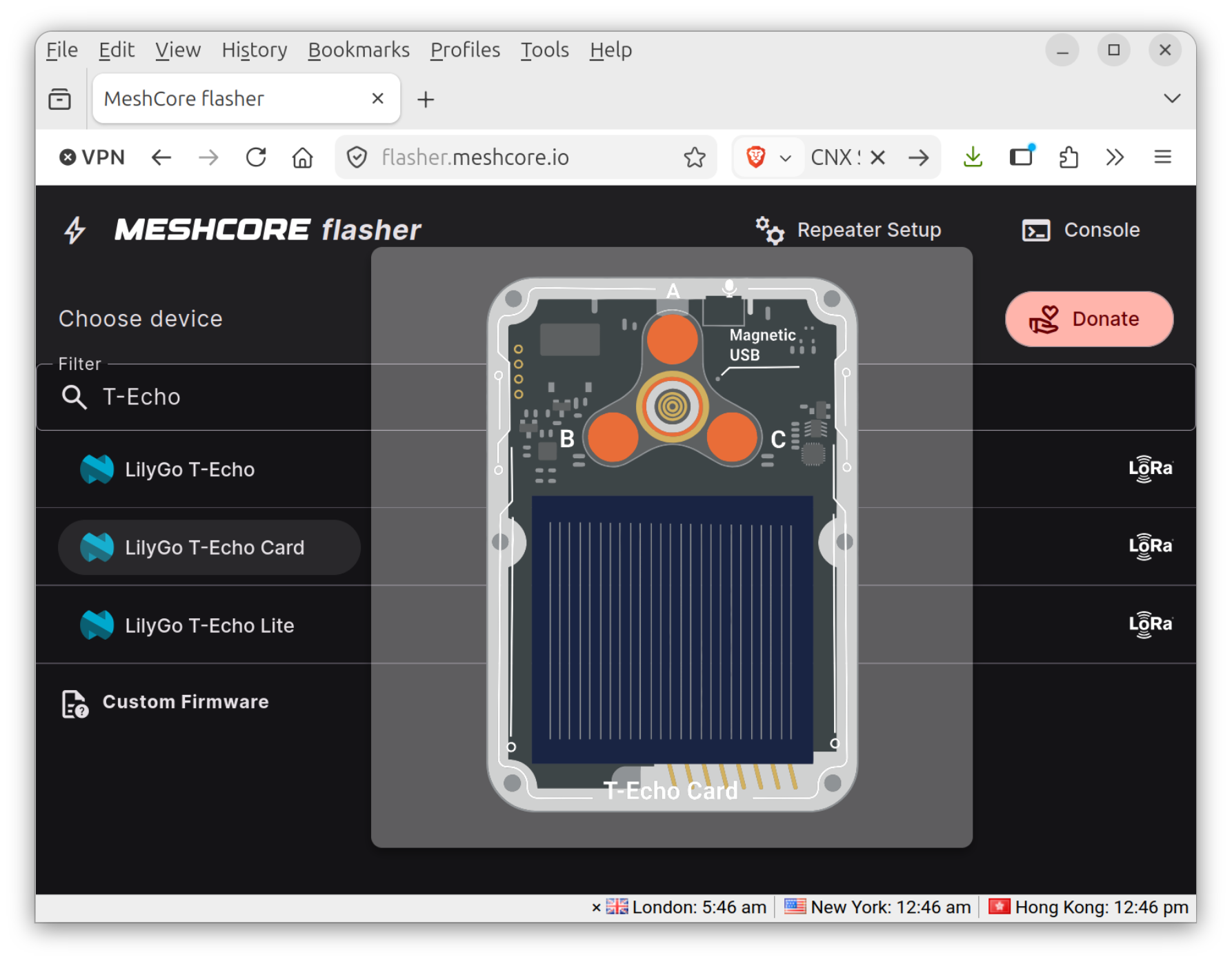

Помимо стандартной прошивки, T-Echo Card поддерживается популярными прошивками автономной связи Meshtastic и MeshCore. Пока T-Echo Card отсутствует в веб-прошивальщике Meshtastic, но поддержка уже была добавлена в мае прошлого года, и можно собрать прошивку самостоятельно. Однако готовая прошивка сообщества уже доступна в прошивальщике MeshCore .
Тонкие влагозащищённые устройства LoRa встречаются не впервые, и два других популярных варианта включают RAKwireless WisMesh Tag и Seeed Studio T1000-E, Meshtastic GPS-трекер размером с кредитную карту . Они тоньше, чем T-Echo Card, но устройство LILYGO включает дополнительные функции, такие как солнечная панель, поддержка голоса через динамик и микрофон, а также небольшой OLED-информационный дисплей.

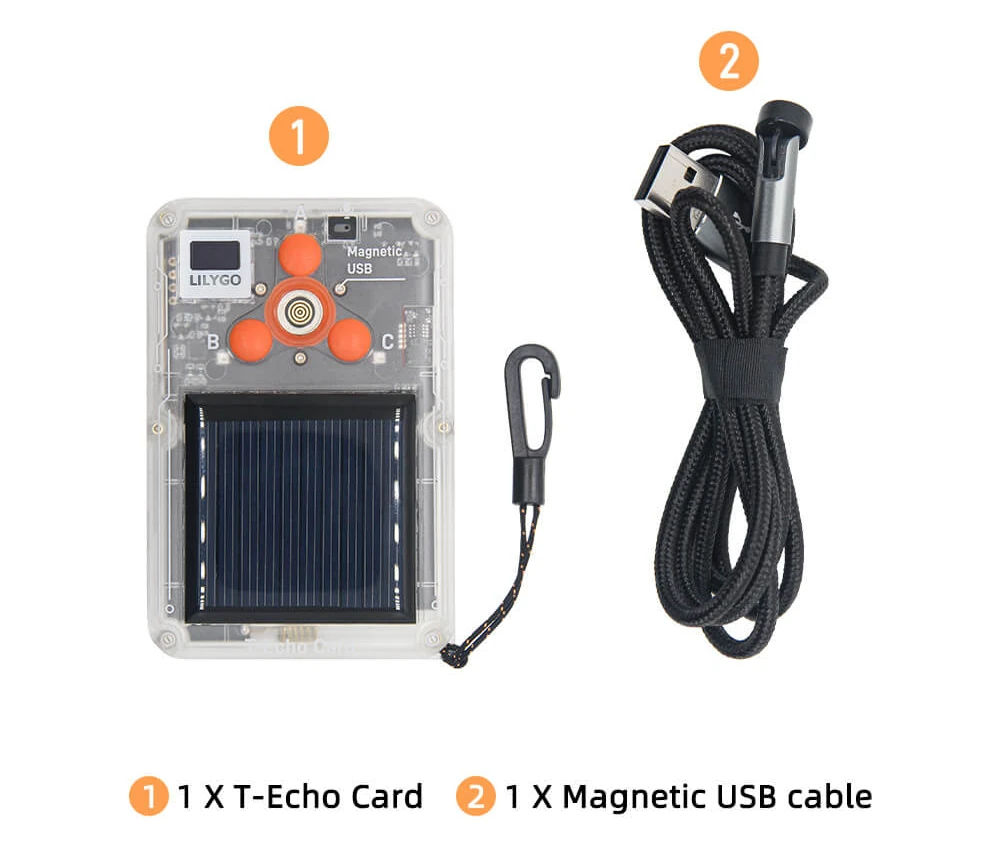

Это также немного дороже. В то время как устройства RAKwireless и Seeed Studio оба стоят $40, T-Echo Card продается за $74.98 на AliExpress со своим USB-магнитным кабелем, или за $60.31 в магазине LILYGO , но сейчас его нет в наличии там. Со временем он может стать доступным в магазине компании на Amazon с другими моделями T-Echo.
