Обзор Creality Pika – доступный портативный 3D-сканер с инфракрасным и синим лазерным режимами

В этом обзоре мы начнем с перечисления характеристик, затем проведем распаковку и протестируем Pika с (недостаточно мощным) Android-смартфоном, прежде чем уделить больше времени тестированию портативного 3D-сканера на мощном мини-ПК, подключенном к док-станции с графическим процессором NVIDIA GeForce RTX 5060 Ti 16GB.

Технические характеристики 3D-сканера Pika и требования к хост-устройству

Технические характеристики Pika (CRS15CPK):

• SoC – безымянный восьмиядерный процессор с тактовой частотой 2,0 ГГц
• Дисплей – 3-дюймовый сенсорный экран
• Режимы сканирования
  • 7 параллельных синих лазерных линий
    • Рабочее расстояние – от 160 до 400 мм
    • Сканирование на улице – до 110 000 люкс
    • Точность – до 0,03 мм; примечание: оценка проводилась в лабораторных условиях, и фактические результаты могут зависеть от условий эксплуатации, таких как вибрация, температура и другие факторы.
    • 3D-разрешение – 0,1 – 2 мм
    • Скорость сканирования – смартфон: до 40 кадров/с; ПК: до 110 кадров/с
    • Минимальный объем сканирования – 10 x 10 x 10 мм
    • Диапазон одиночного захвата
      • 101 x 107 мм на расстоянии 160 мм
      • 344 × 268 мм на расстоянии 400 мм
    • Режим выравнивания – Маркер / Глобальный маркер
  • Структурированный свет NIR (ближний инфракрасный)
    • Рабочее расстояние – от 200 до 1200 мм
    • Сканирование на улице – до 80 000 люкс с NIR-фильтром
    • Точность – до 0,1 мм
    • 3D-разрешение – 0,15 – 2 мм
    • Скорость сканирования – смартфон: до 20 кадров/с; ПК: до 30 кадров/с
    • Минимальный объем сканирования – 150 x 150 x 150 мм
    • Максимальный объем сканирования – 2000 x 2000 x 2000 мм (требуется несколько проходов)
    • Диапазон одиночного захвата
      • 144 × 134 мм на расстоянии 200 мм
      • 764 × 670 мм на расстоянии 1000 мм
    • Режим выравнивания – Маркер / Глобальный / Геометрия / Текстура
• Поддерживается цветовое картографирование
• Лазерная безопасность – Класс I (безопасно для глаз)
• Подсветка для цвета – 4 синих/белых светодиода + 4 инфракрасных светодиода
• Калибровочная плата – высокоточная стеклянная калибровочная плата
• Интерфейс хост-устройства (выбирается в пользовательском интерфейсе)
  • Порт USB 3.0 Type-C для зарядки и передачи данных
  • WiFi 6
• Питание
  • Отсек для батарей – 2x 3350 мАч аккумулятора в комплекте
  • Зарядка через кабель USB-C
• Размеры – 100 x 60 x 35 мм
• Вес – 260 граммов с батареей
• Диапазон рабочих температур – от -10°C до 40°C
• Влажность – 10-90% отн. вл.

Он гораздо компактнее и дешевле 3D-сканера Sermoon S1, а также работает с телефонами сразу из коробки без дополнительных аксессуаров. Однако недостатками являются меньшее количество режимов сканирования синим лазером и структурированным светом NIR, меньшая точность (0,03 против 0,02 мм в лазерном режиме и 0,1 против 0,075 мм в режиме NIR), меньший максимальный объем (2000 x 2000 x 2000 мм против 4000 x 4000 x 4000 мм), меньшее количество дополнительных светодиодов и так далее.

Для 3D-сканирования требуется достаточно производительное устройство. Ниже приведены рекомендуемые программные и аппаратные требования для приемлемой производительности при использовании 3D-сканера Pika:

• ОС Android – Android 10.0+; SoC: Qualcomm Snapdragon 8 Gen4 или выше; ОЗУ: 12 ГБ+
• iPhone iOS – iOS 15+; SoC: A17 или выше; ОЗУ: 8 ГБ+
• ПК – Windows 10/11 64-bit, CPU: Intel i7 Gen13 или выше; GPU: NVIDIA RTX 3060 или выше; ОЗУ: 32 ГБ
• Mac – macOS 14 или выше; CPU: Apple M3/M4/M5; ОЗУ: 32 ГБ

В наличии имеется два Android-телефона: OPPO A98 5G (Qualcomm Snapdragon 695 @ 2,21 ГГц, 8 ГБ ОЗУ) и Redmi Note 14 Pro 5G (MediaTek Dimensity 7300 Ultra @ 2,5 ГГц, 12 ГБ ОЗУ). Телефон OPPO не идеален из-за слабого процессора и недостаточного объема ОЗУ, а модель Redmi теоретически можно было бы использовать, но Creality, похоже, не оптимизировала приложение для SoC MediaTek. Поэтому, вероятно, будет выполнен быстрый тест со смартфоном OPPO A98 5G для прохождения процесса настройки и демонстрации, почему не следует использовать недостаточно мощный смартфон с 3D-сканером Pika, а большая часть обзора будет проведена с использованием мини-ПК Khadas Mind 2, подключенного к док-станции Mind Graphics 2 с GPU NVIDIA GeForce RTX 5060 Ti 16 ГБ , которая ранее использовалась с Sermoon S1 .

Распаковка Creality Pika

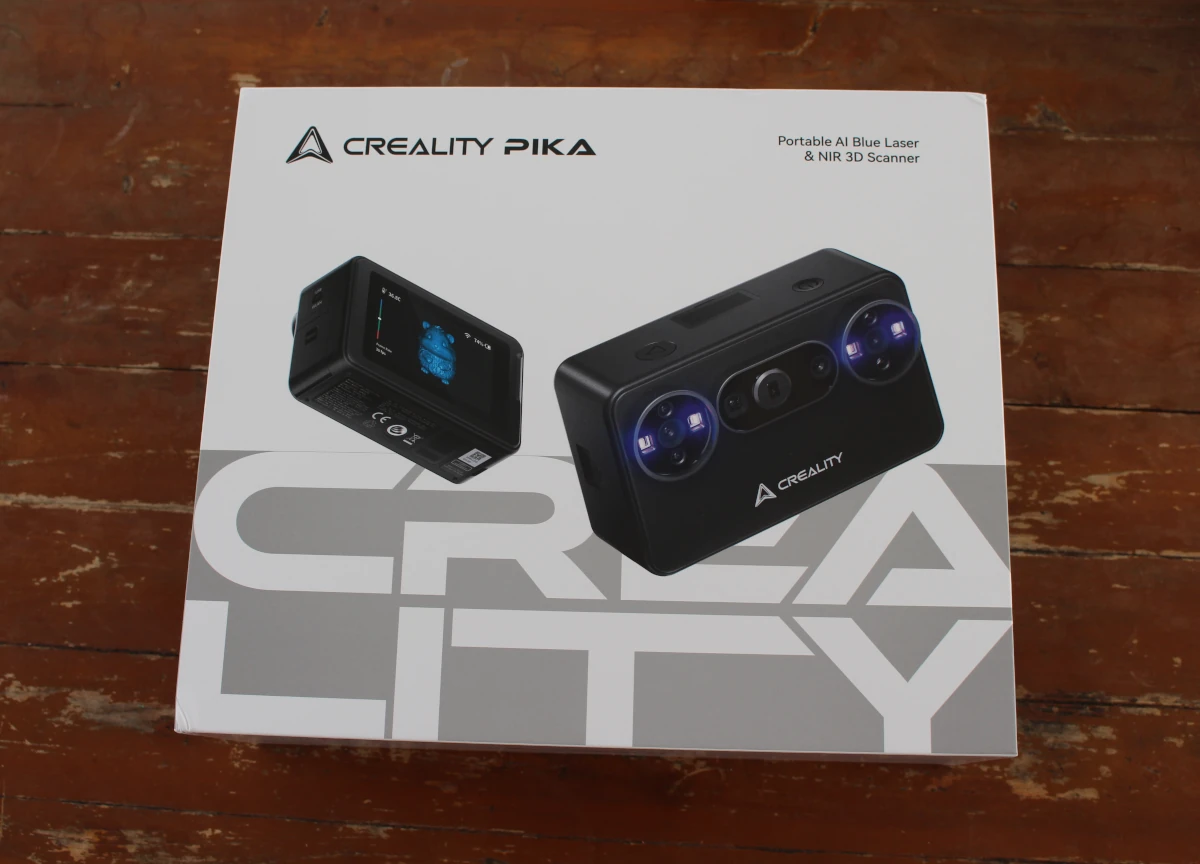

3D-сканер Creality Pika был получен в розничной коробке с надписью «портативный 3D-сканер с AI, синим лазером и NIR».

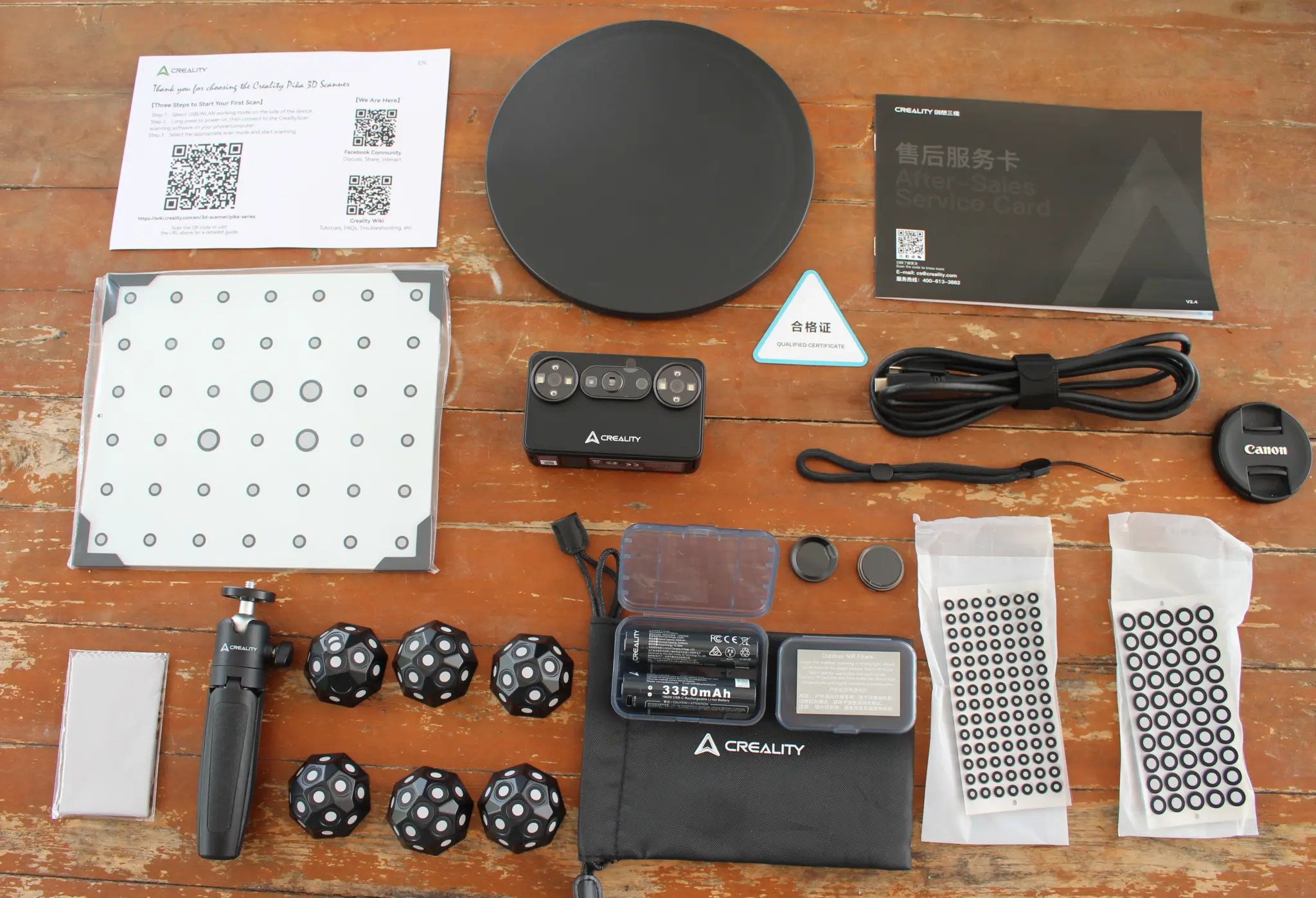

В комплект входят: 3D-сканер, напоминающий камеру (в центре на фото ниже), краткое руководство по началу работы с QR-кодом и ссылкой на вики , поворотный стол, карта послепродажного обслуживания, калибровочная плата, ремень, 2-метровый кабель USB-C для передачи данных и зарядки, салфетка для очистки, складной штатив, шесть маркерных вышек, два аккумулятора 3350 мАч, пластиковый бокс с двумя NIR-фильтрами и два пакета отражающих маркеров разных размеров (6 мм и 3 мм).

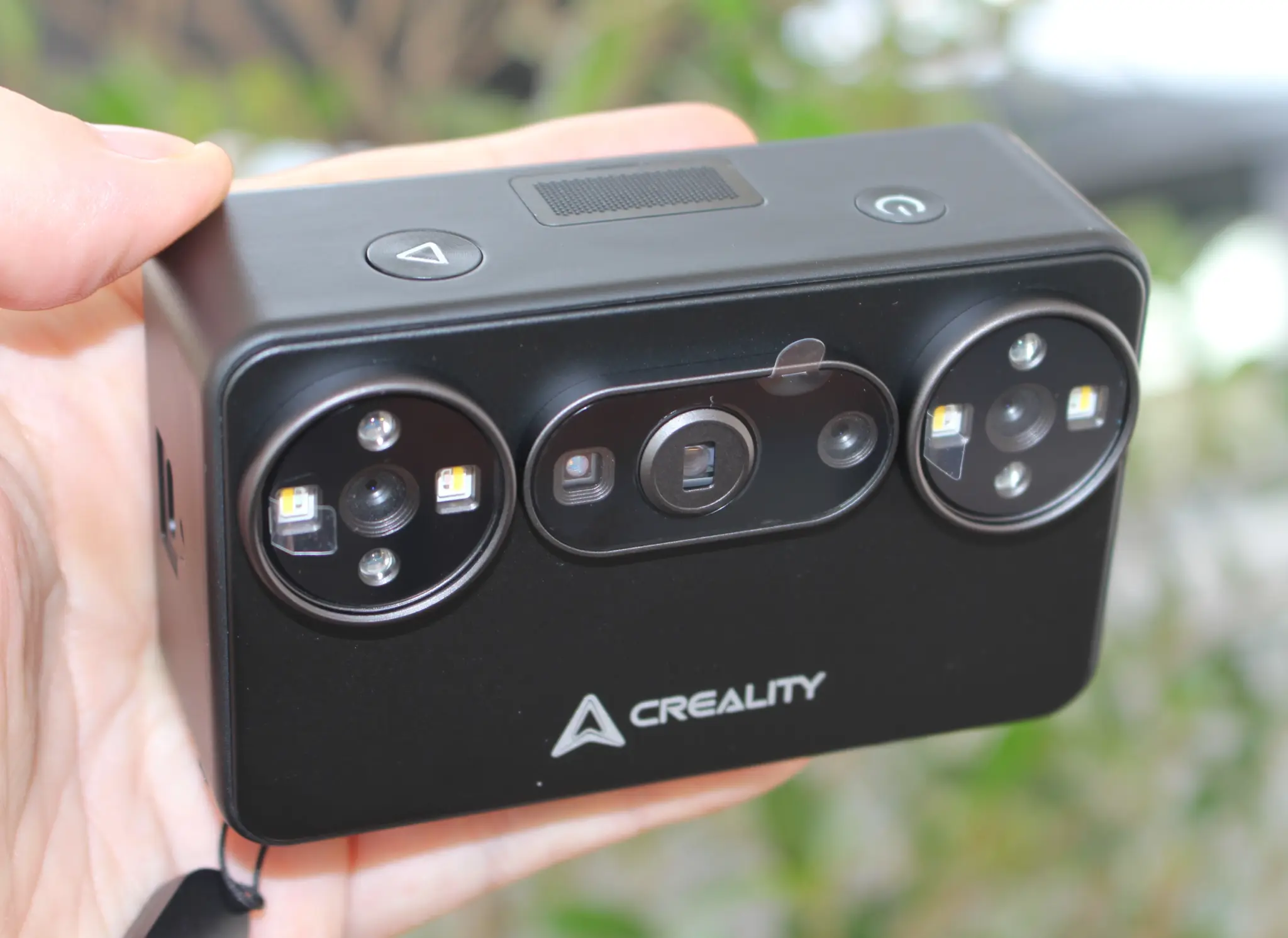

На передней панели камеры расположены две 3D-сканирующие камеры слева и справа, каждая с двумя синими и белыми светодиодами подсветки и двумя инфракрасными светодиодами, а центральная камера оснащена проектором DOE (дифракционный оптический элемент), параллельным лазером и RGB-камерой. Сверху расположены кнопка запуска и остановки, кнопка питания, а также вентиляционная решетка, так как сканер охлаждается вентилятором.

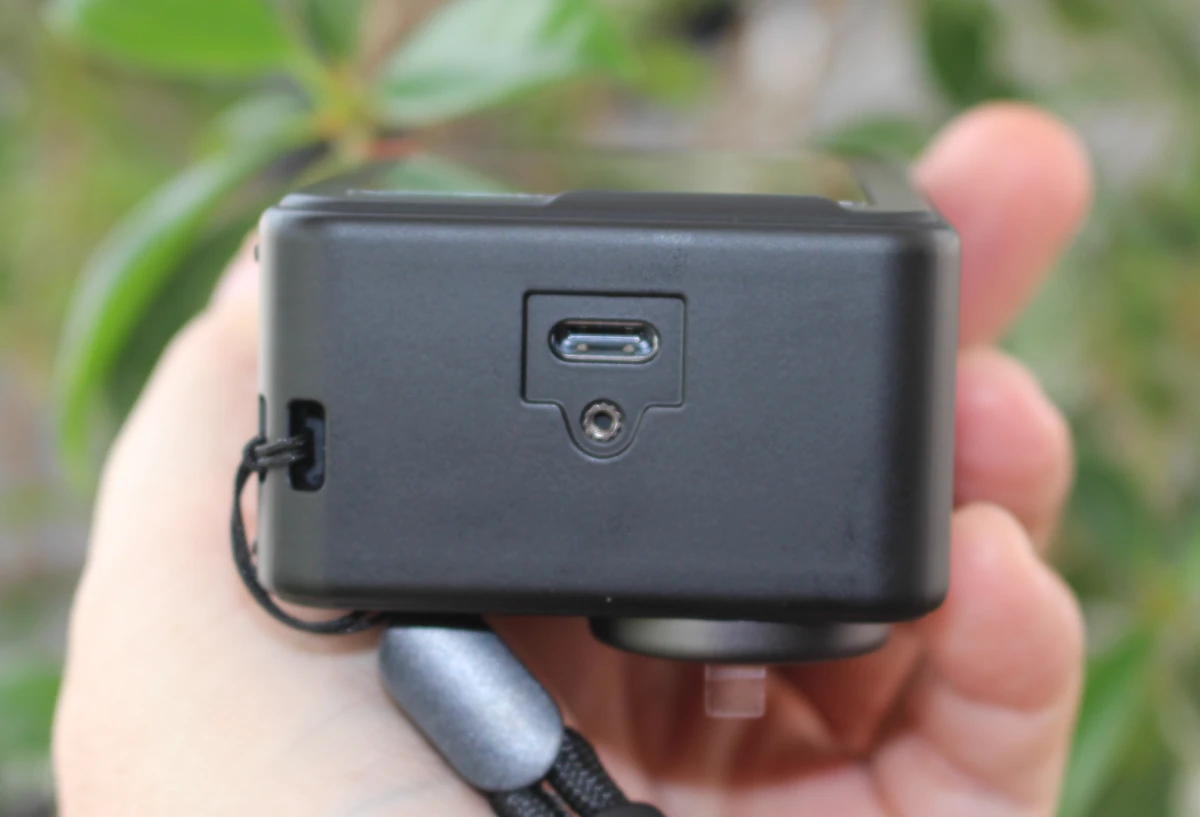

На одной из боковых сторон находится порт USB-C с замком для передачи данных и питания, а также отверстие для установки ремня.

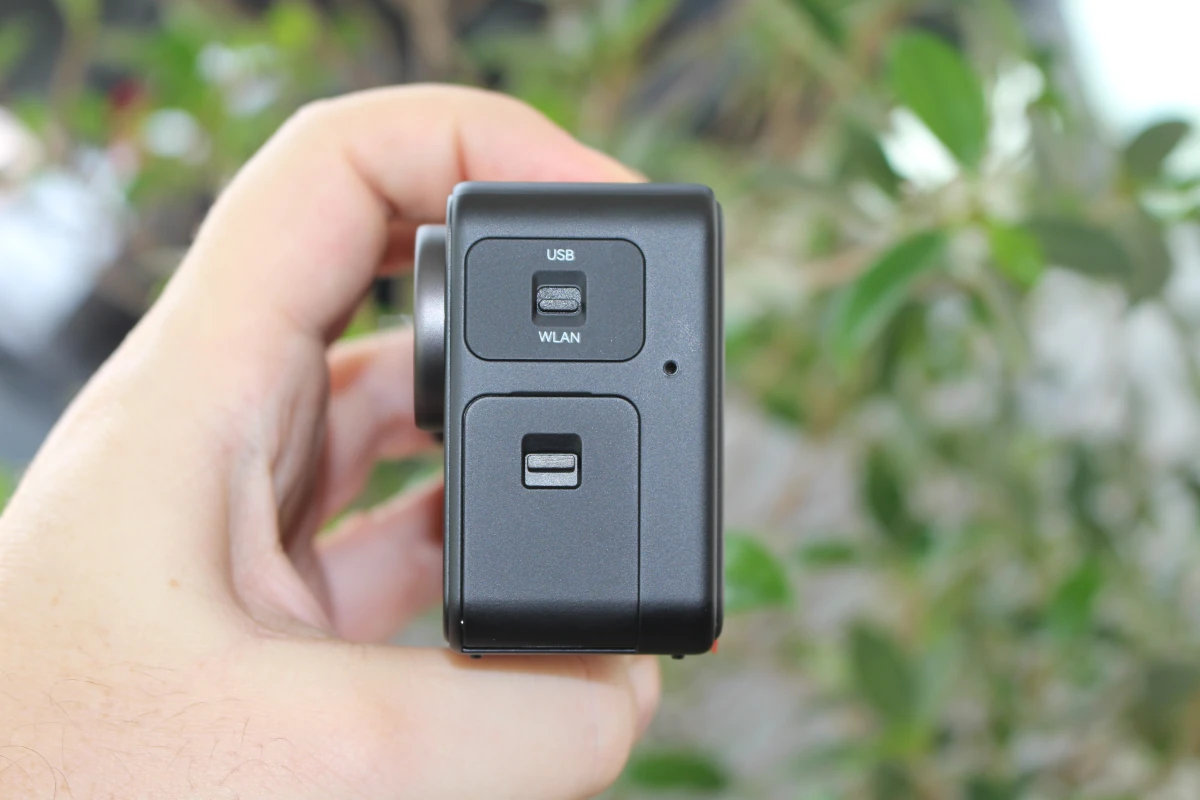

На другой боковой стороне расположен переключатель режимов USB/WLAN и крышка отсека для батарей.

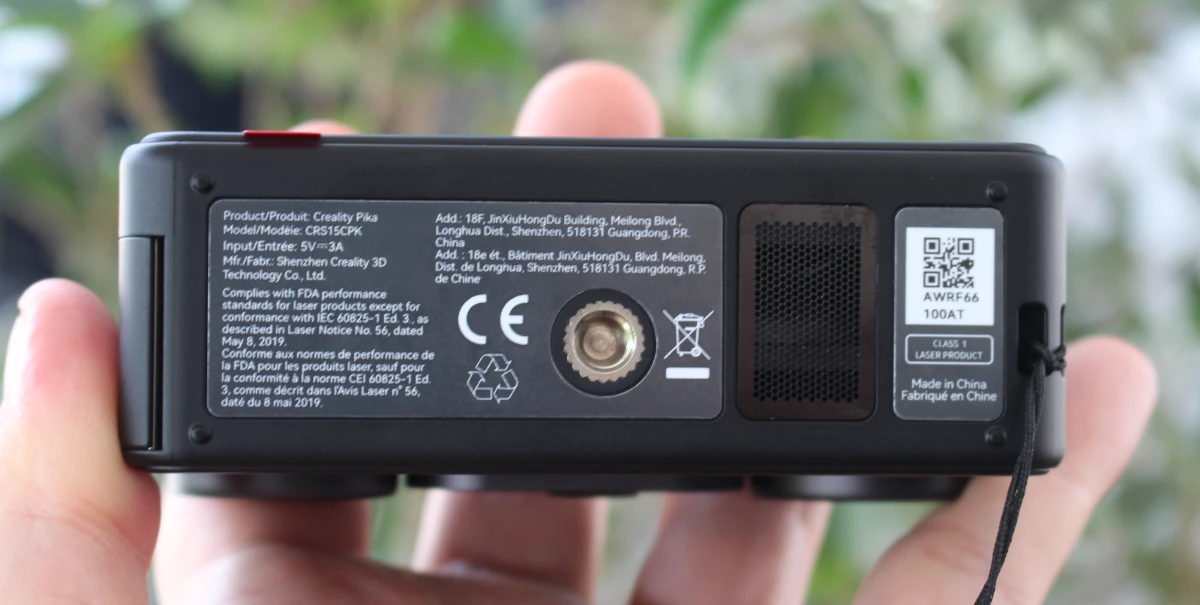

На задней панели также имеется резьба для крепления и еще одна вентиляционная решетка (которую легко случайно перекрыть при удержании камеры).

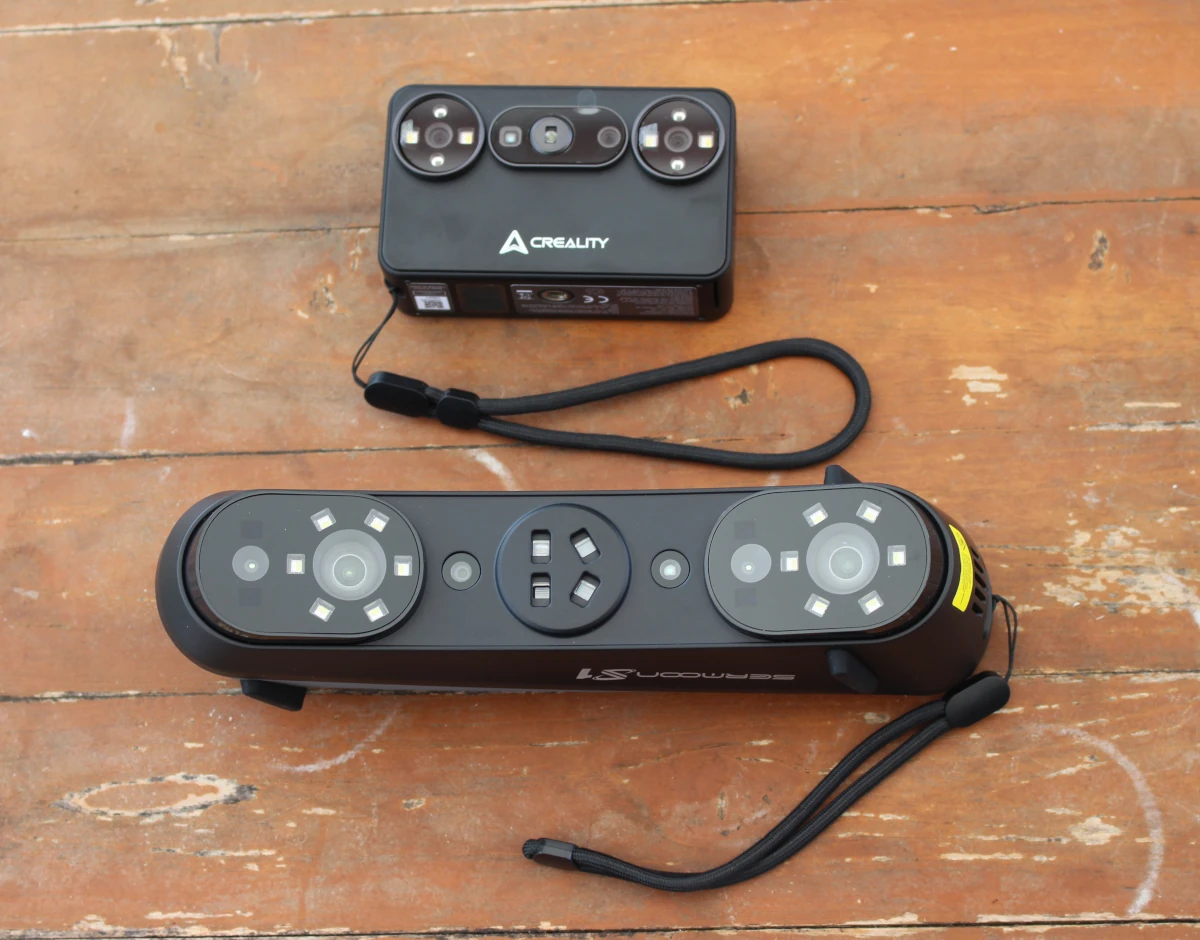

Было сделано фото 3D-сканеров Creality Pika и Sermoon S1 вместе, чтобы показать различия в размерах и функциях.

Первый тест с недостаточно мощным Android-смартфоном

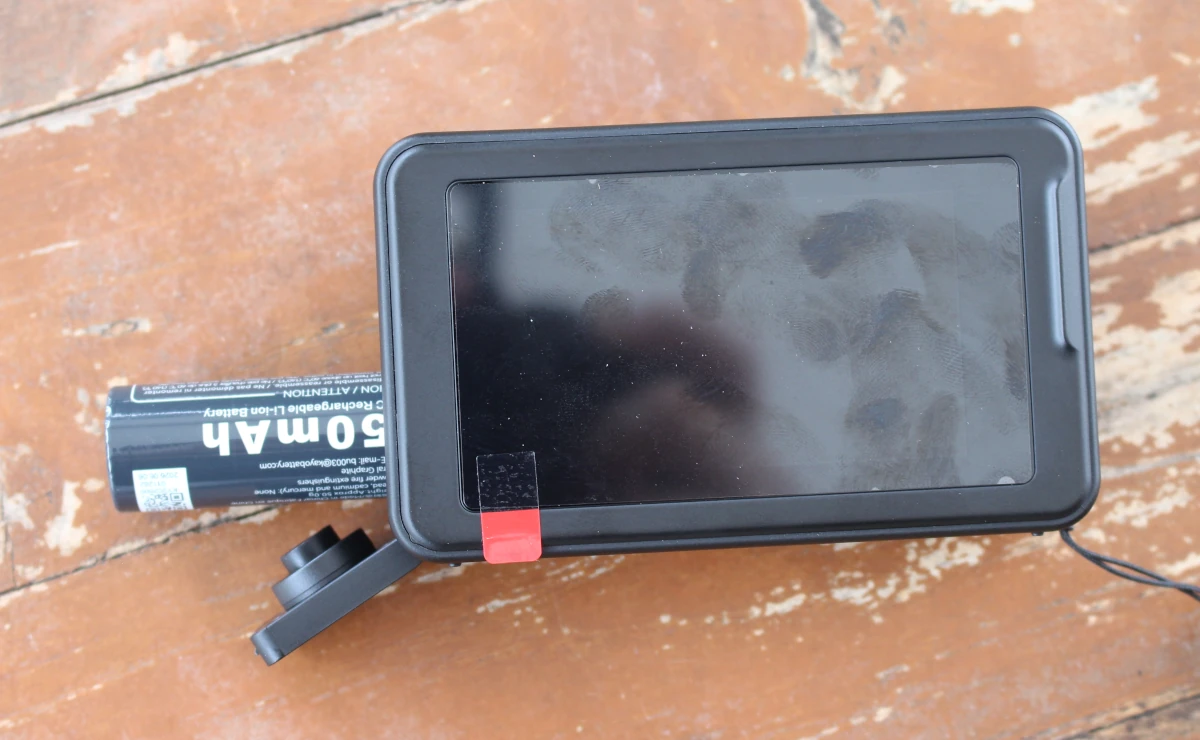

Первым шагом является установка одного из аккумуляторов 3350 мАч в камеру 3D-сканер.

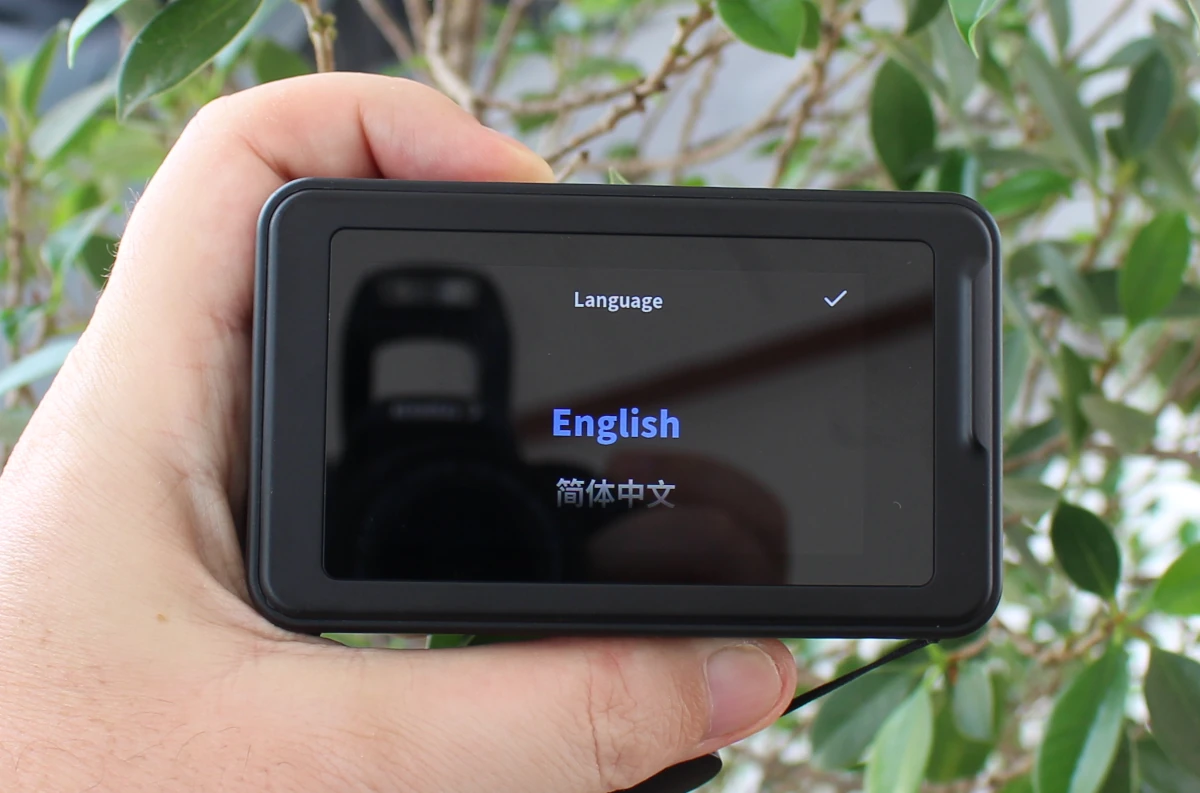

После этого сканер был включен, но сразу же поступило сообщение об уровне заряда батареи (1%), и едва удалось пройти выбор языка. Поэтому он был подключен к зарядному устройству смартфона для предварительной зарядки батареи… После этого удалось пройти мастер настройки. Доступно множество языков для выбора, не только английский и упрощенный китайский, но даже тайский!

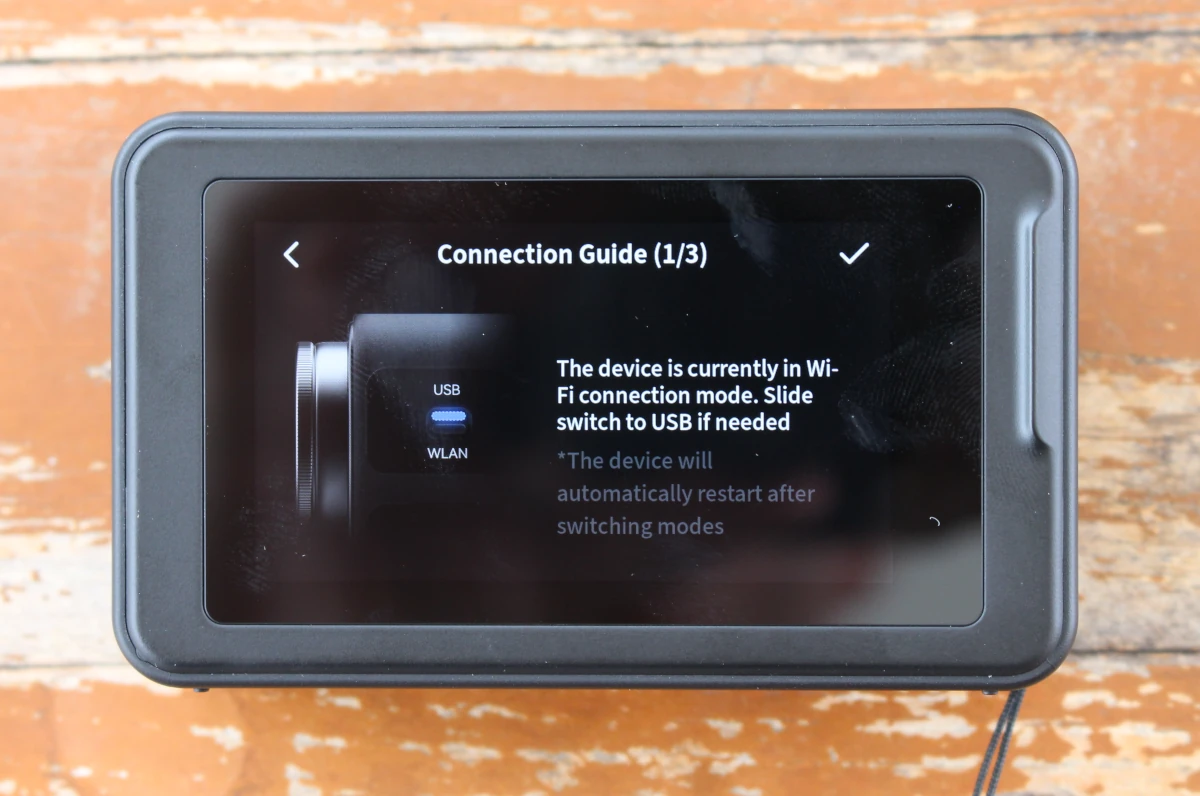

После выбора английского языка было запущено трехэтапное руководство по подключению. Сначала необходимо было выбрать между режимом USB или WLAN. Режим подключения Wi-Fi был уже выбран, поэтому здесь ничего не менялось.

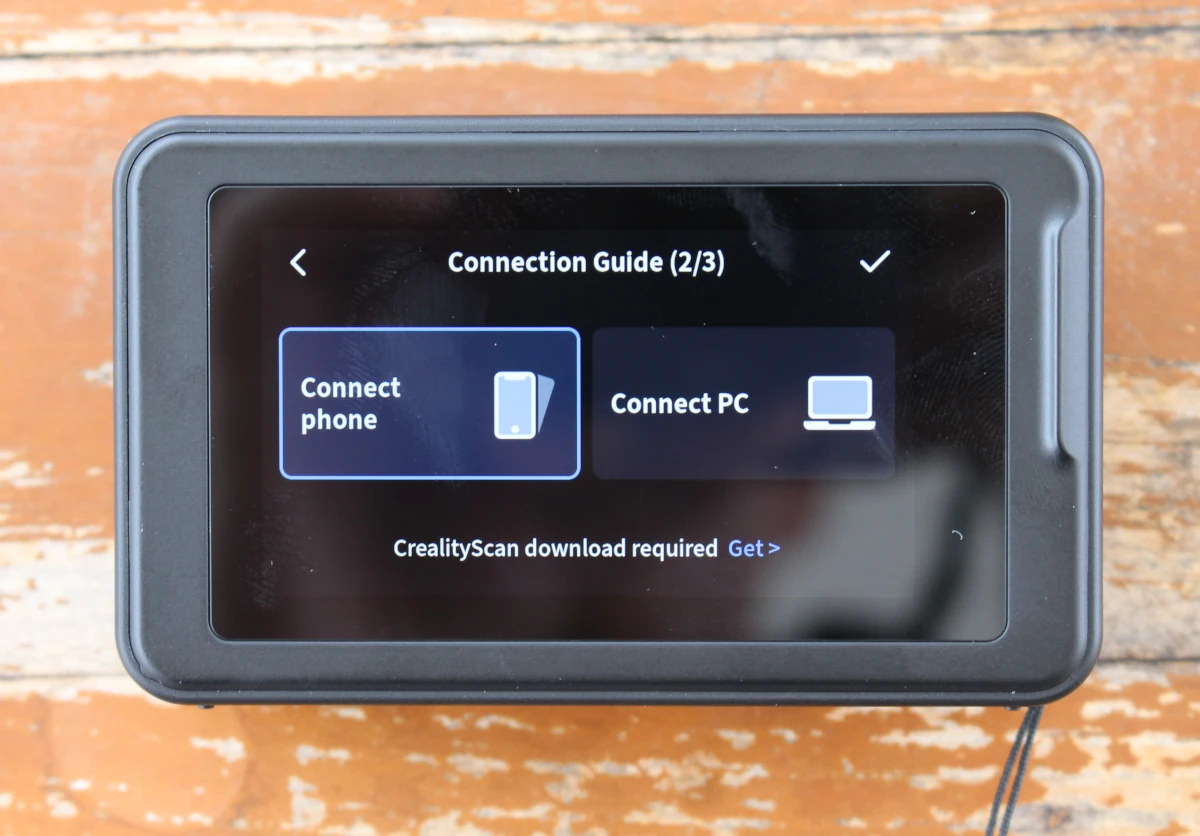

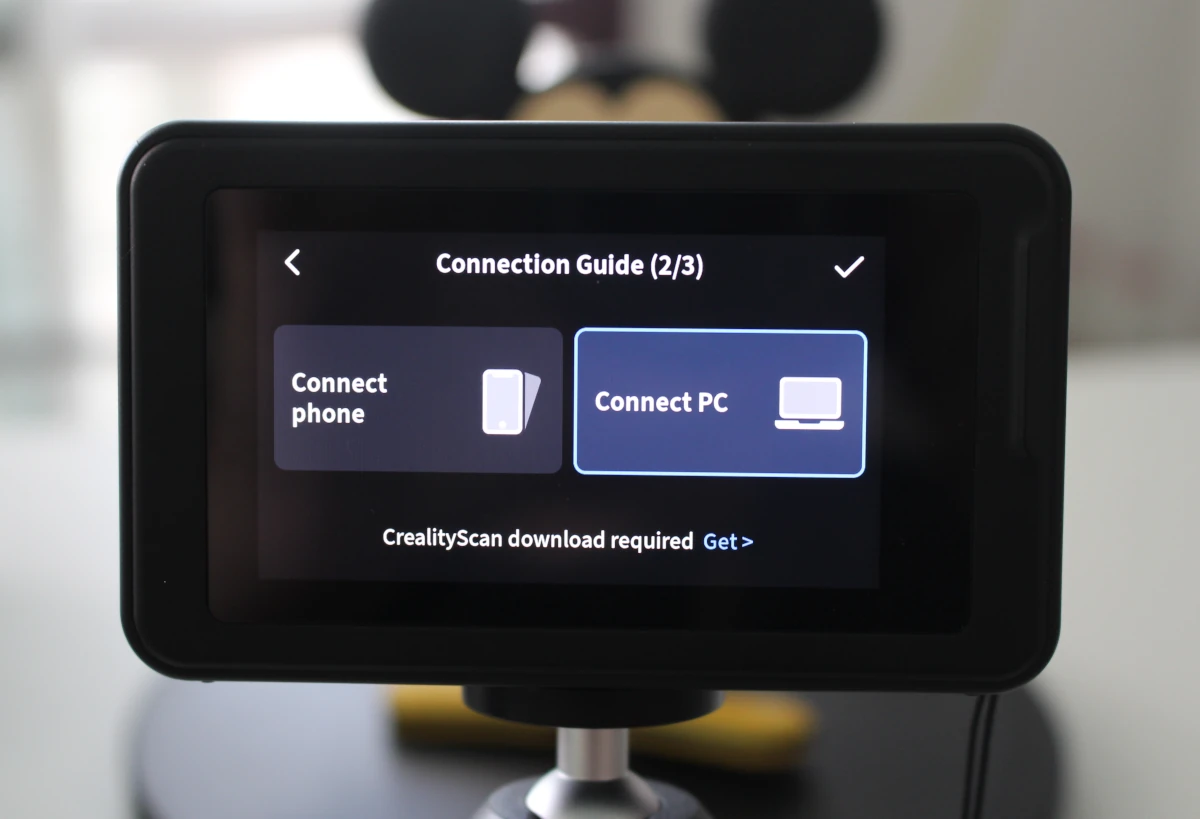

Второй шаг — выбор пользователем хост-устройства: телефон или ПК.

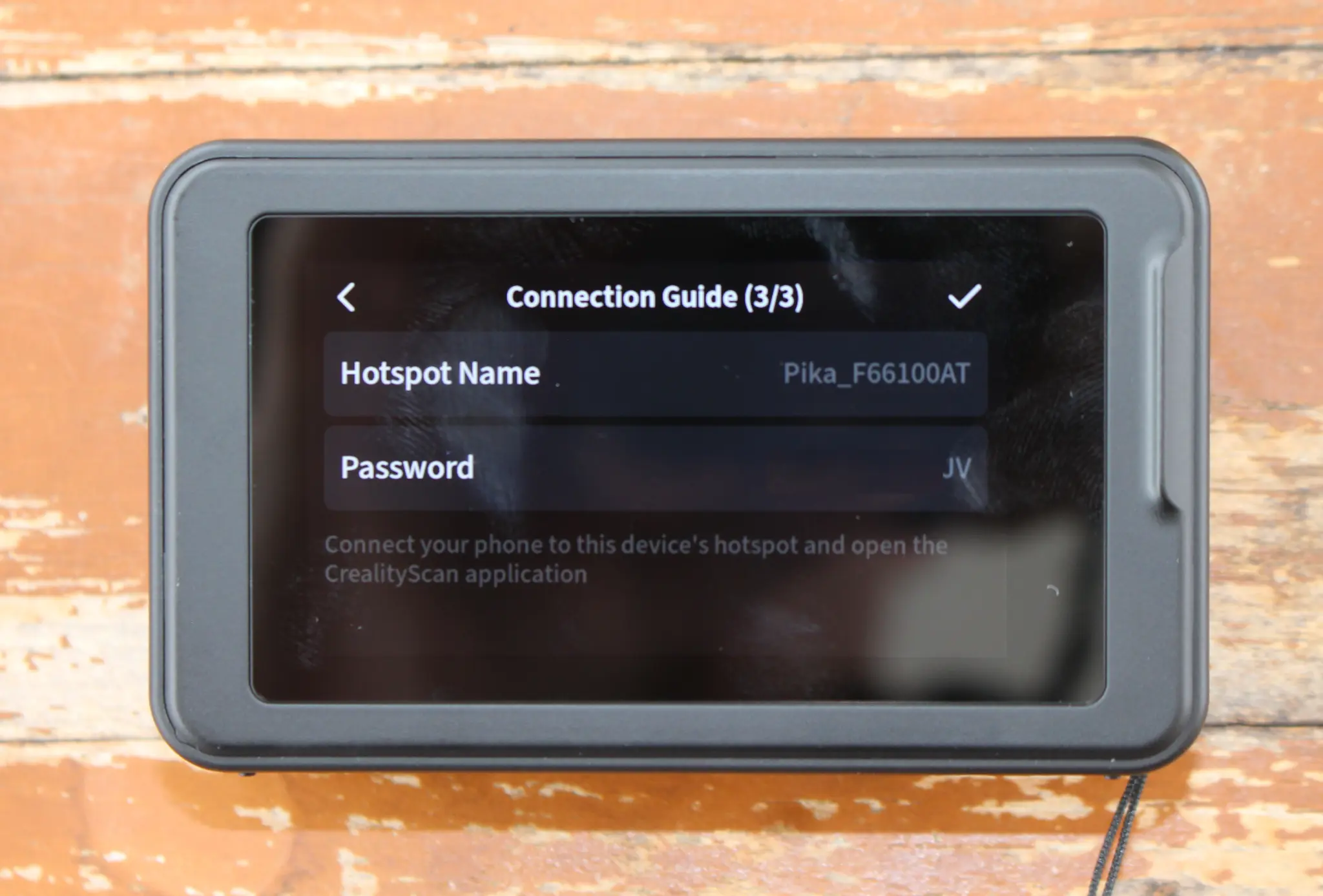

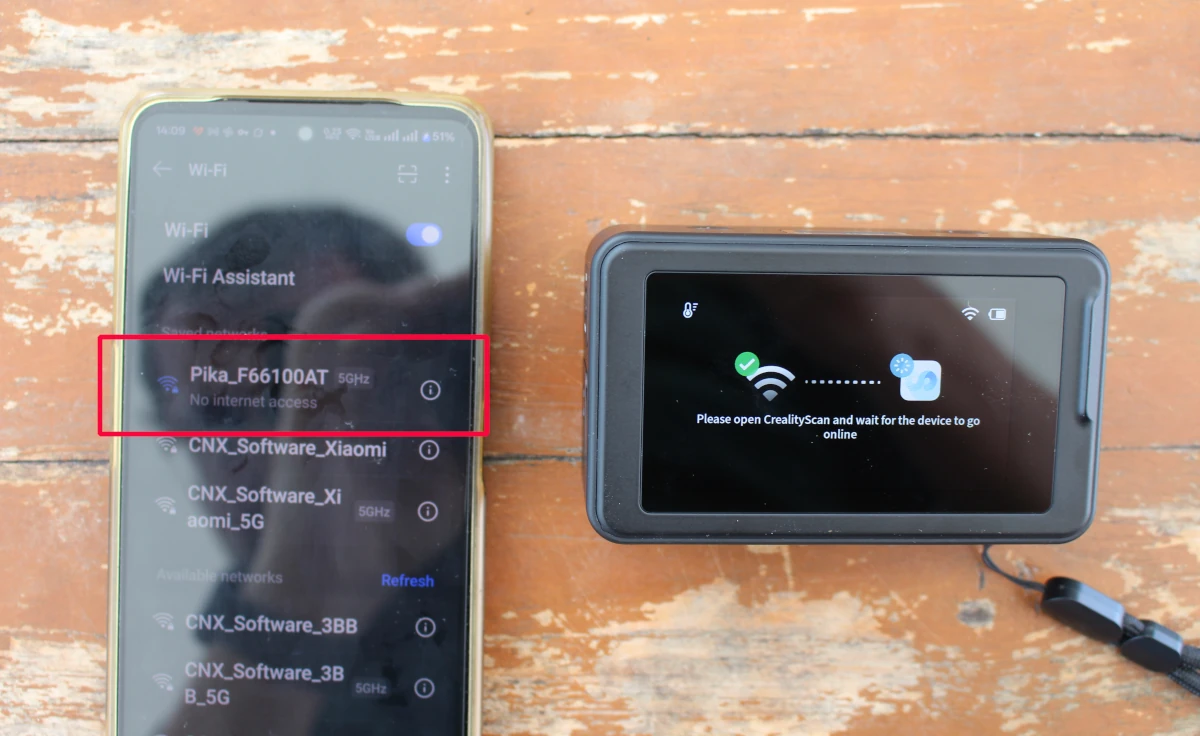

После выбора «Подключить телефон» сканер запускает «Точку доступа» (режим AP), и на дисплее отображаются ESSID и пароль для подключения.

Это было сделано на телефоне OPPO A98 5G, после чего сообщение на дисплее изменилось с предложением установить приложение Creality Scan (для Android).

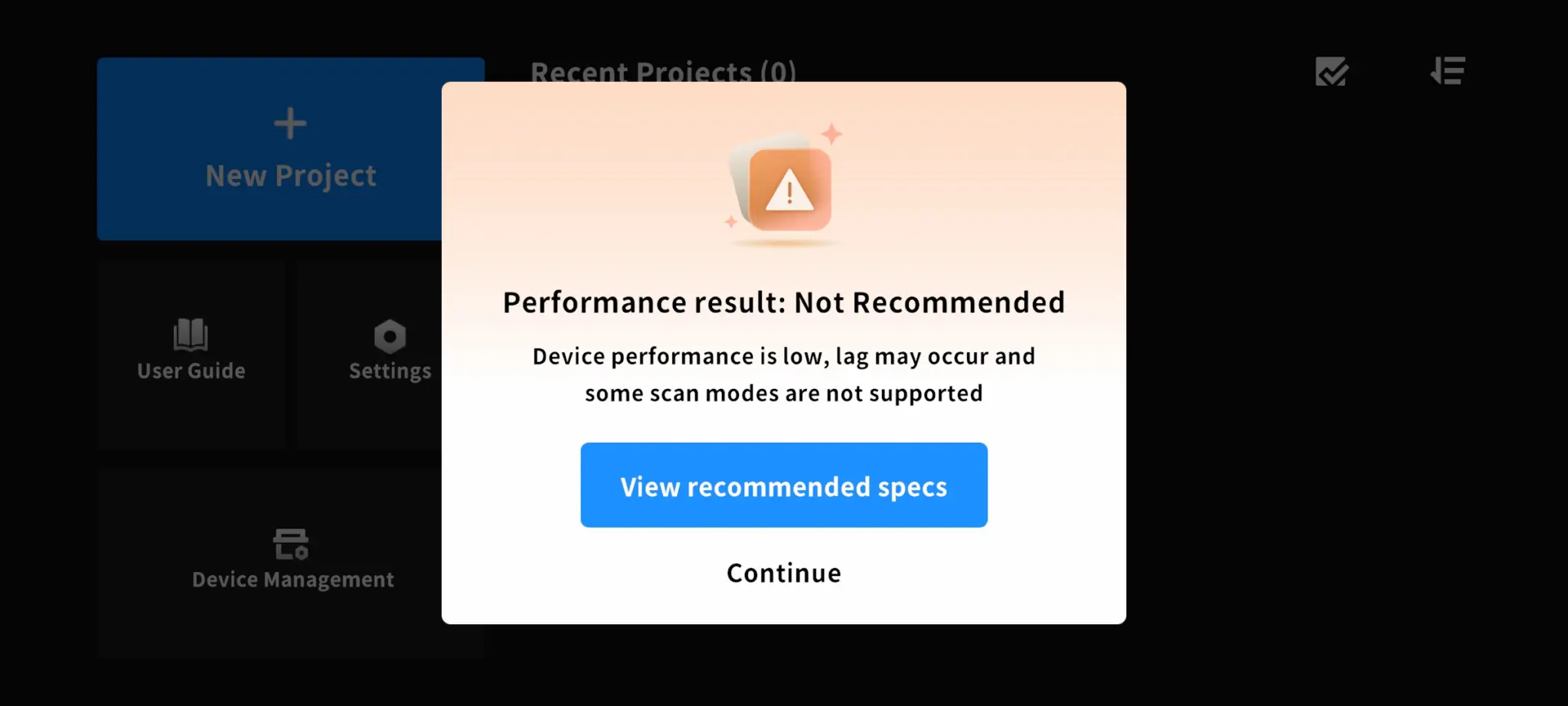

Как только я запустил Creality Scan, он автоматически подключился к сканеру Pika и запустил тест производительности, который, как и ожидалось, мой телефон не прошёл с сообщением «Результат производительности: не рекомендуется». Я всё же нажал «Продолжить», чтобы продолжить и быстро проверить.

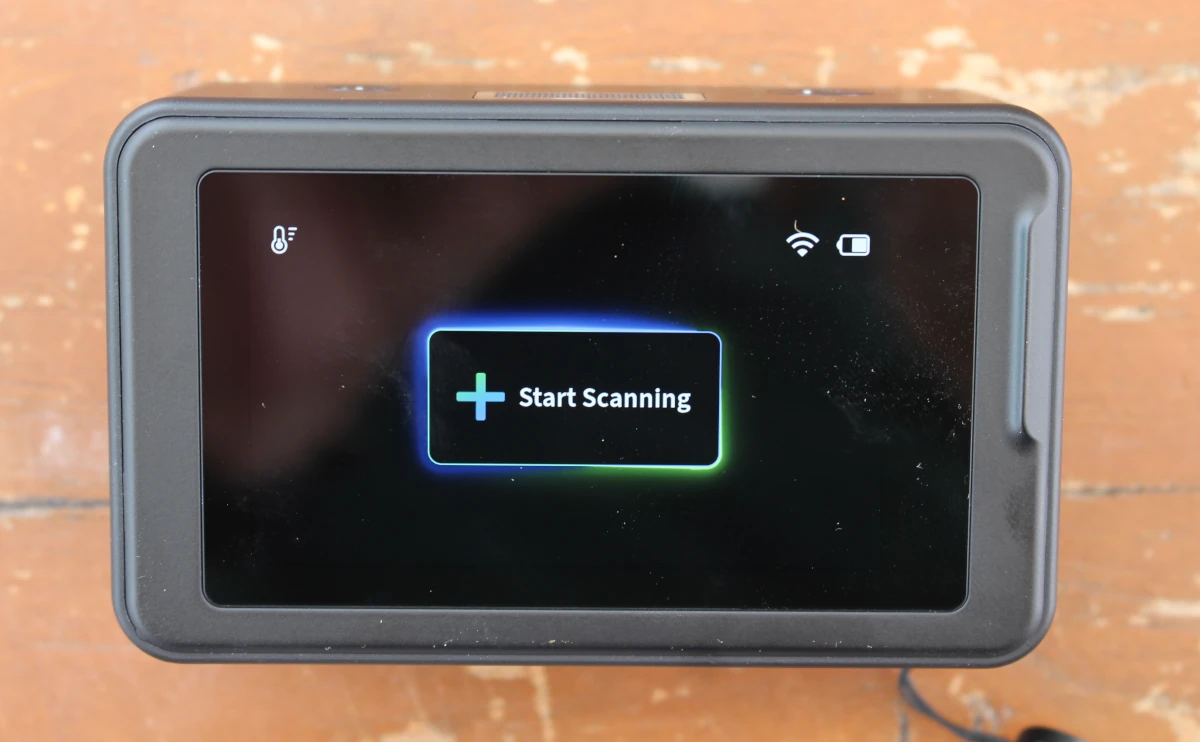

На дисплее 3D-сканера теперь отображается «+ Начать сканирование».

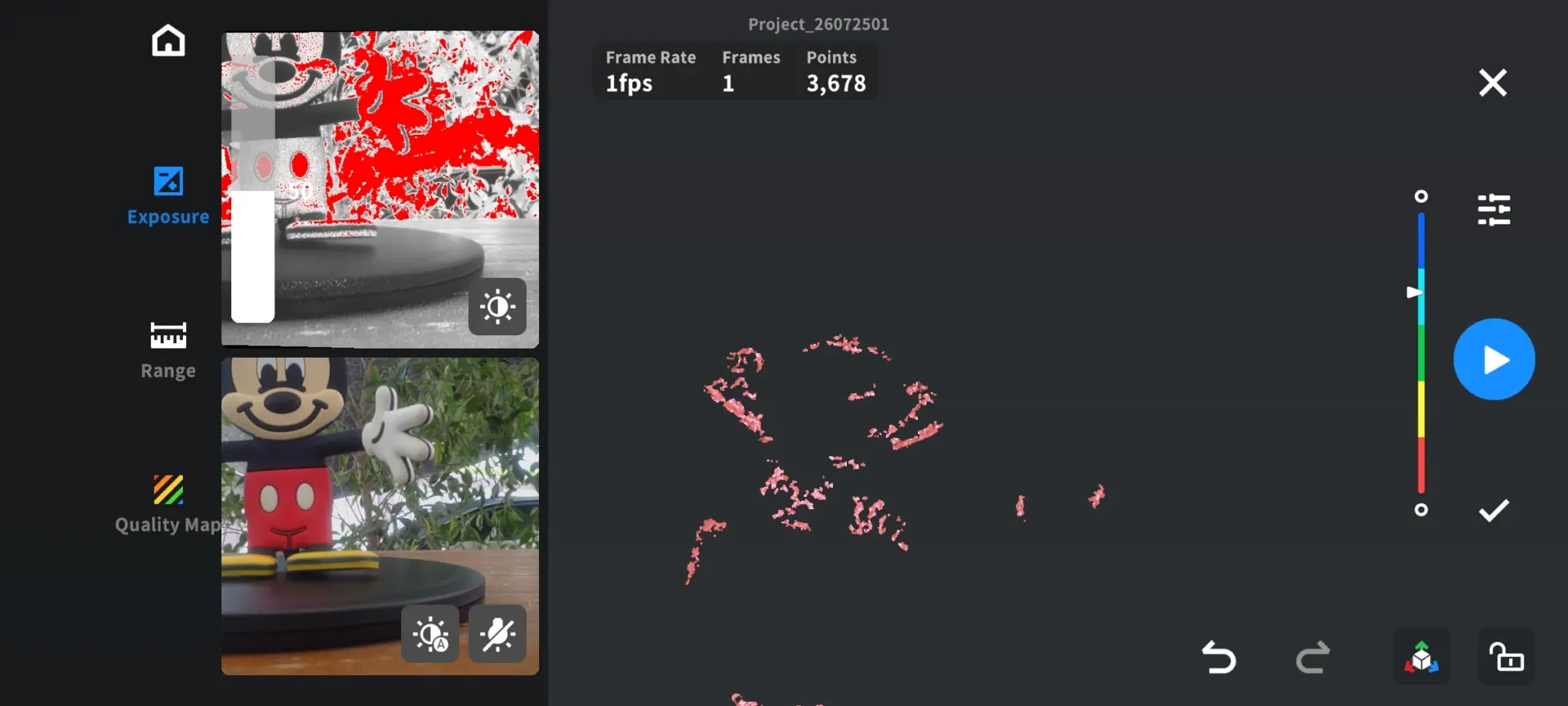

По умолчанию выбран режим синего лазера. Но я получил те же результаты, что и при попытке использовать маломощный ноутбук с Sermoon S1 , и в этом режиме я не получил никаких данных. Поэтому я переключился в режим NIR — он «заработал», но захватывал данные со скоростью около 1 кадра в секунду, что практически непригодно.

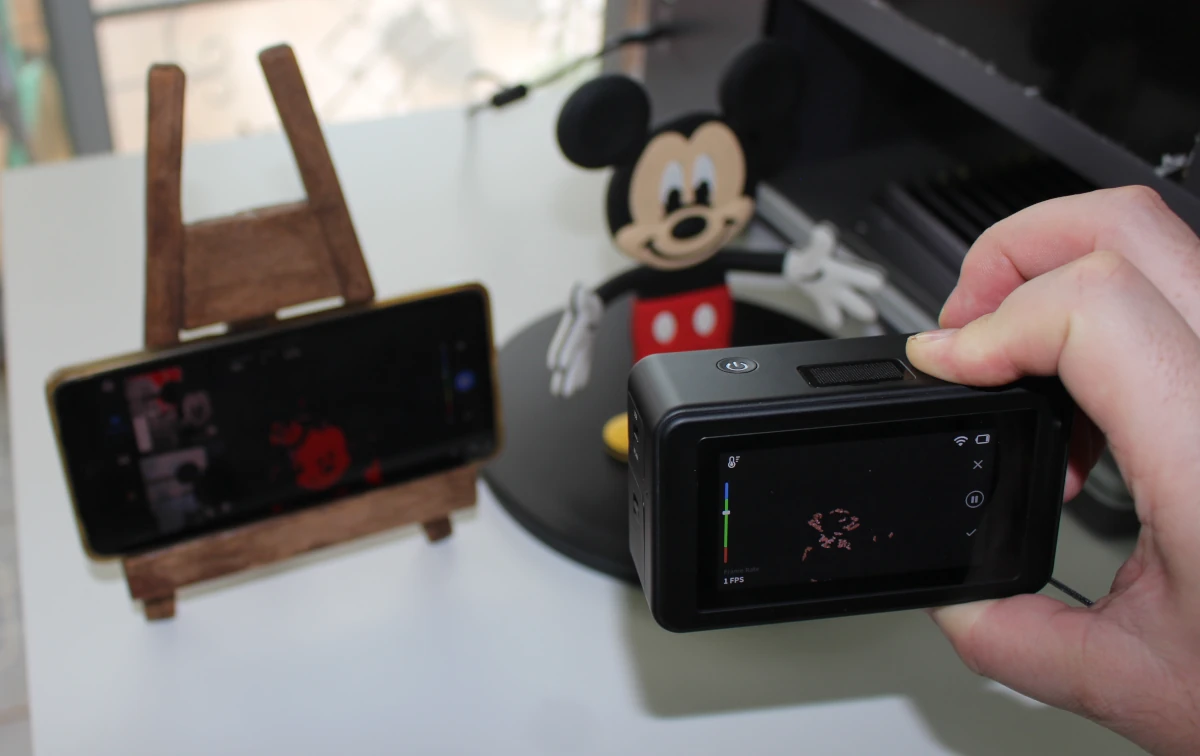

Дисплей 3D-сканера показывает шкалу расстояния, помогающую пользователю сканировать на правильном расстоянии (зелёный цвет), захват в реальном времени, а также кнопки паузы, отмены и остановки/завершения сканирования. Приложение для Android показывает практически то же самое, плюс выход с RGB- и глубинных камер.

Будь у меня больше терпения, я, вероятно, мог бы завершить сканирование с помощью телефона за 30 минут или около того, но, зная, что с подходящим устройством на это уйдёт 2–3 минуты, я даже не пытался. Интересно, что приложение для Android ни разу не предложило откалибровать сканер — всё работало по принципу «подключи и работай», что не дало хорошего результата, потому что мой телефон просто слишком медленный. Отсюда вывод: перед покупкой 3D-сканера Pika нужно убедиться, что ваш телефон достаточно мощный.

Creality Pika NIR и синий лазер: 3D-сканирование с мини-ПК на NVIDIA GPU

Теперь я воспроизведу конфигурацию, которую использовал в последней части обзора Creality Sermoon S1, а именно Intel Core Ultra 7 258H на Khadas Mind 2 с запущенным Creality Scan 4 и подключённым к док-станции Khadas Mind Graphics 2 с NVIDIA GeForce RTX 5060 Ti 16GB, которая показала отличную производительность 3D-сканирования. Я проведу NIR-сканирование фигурки Микки Мауса и синее (параллельное) сканирование расчёски с использованием некоторых маркеров.

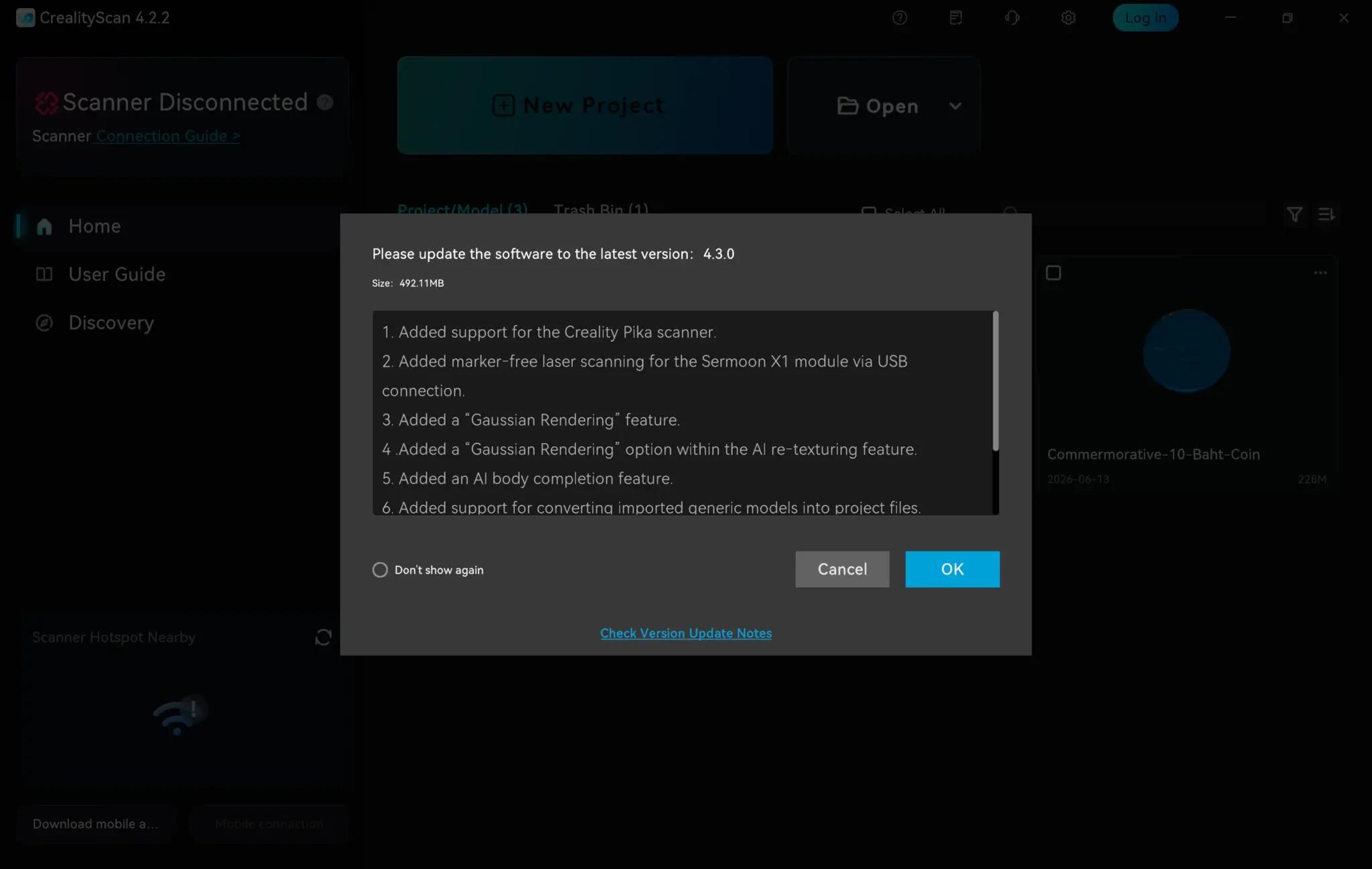

Вам потребуется скачать Creality Scan 4 с сайта компании для Windows или macOS (программы для Linux пока нет, и похоже, что её не планируют). У меня была установлена версия Creality Scan 4.2.2 из обзора Sermoon S1, но пришлось обновиться до 4.3.0, так как она добавляет поддержку сканера Pika.

Я подключил 3D-сканер через Wi-Fi. Процесс практически такой же, как на Android.

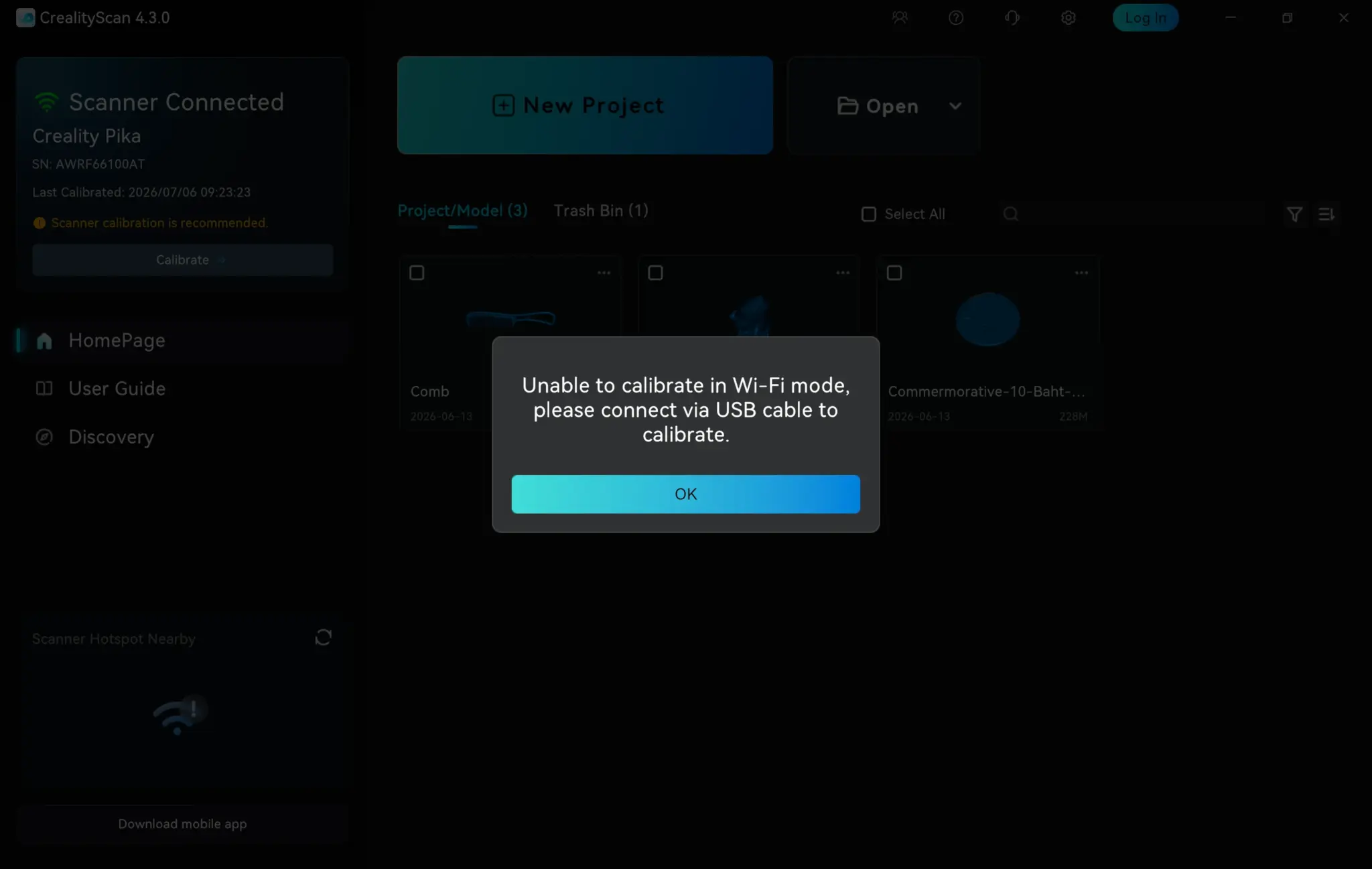

После обновления и подключения сканера Pika я заметил, что рекомендуется калибровка. Однако когда я попытался её выполнить, мне сообщили, что она работает только через USB.

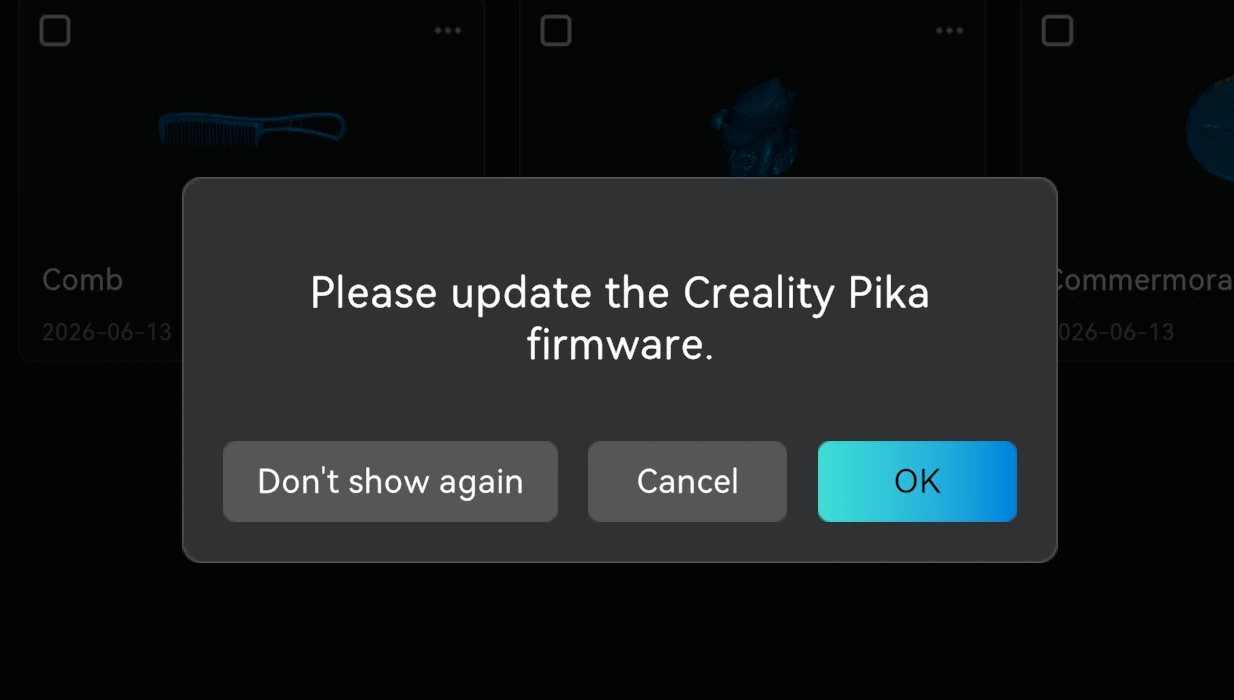

Ну что ж… после переключения режима с WLAN на USB с помощью переключателя на устройстве оно перезагрузилось в режим USB и определилось в программе. Но вместо калибровки мне предложили обновить прошивку…

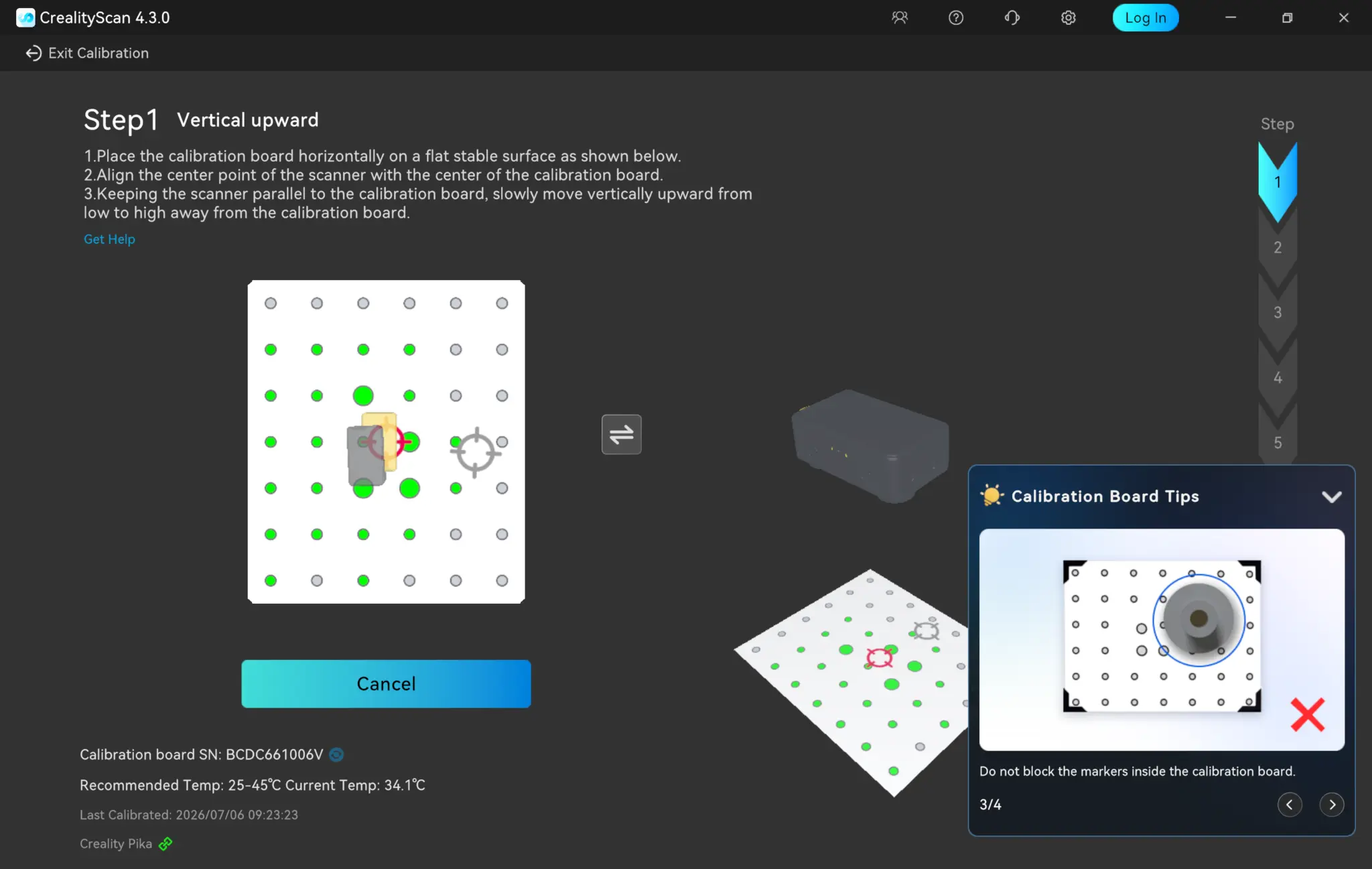

После завершения я наконец смог запустить процесс калибровки с помощью прилагаемой калибровочной платы. Сначала ничего не работало, и меня repeatedly просили отрегулировать положение 3D-сканера. В итоге я понял, что порт USB-C на 3D-сканере должен быть ориентирован в сторону нижней части калибровочной платы. Поэтому я повернул сканер на 180 градусов, и всё пошло гладко. Процесс калибровки такой же, как на Sermoon S1 .

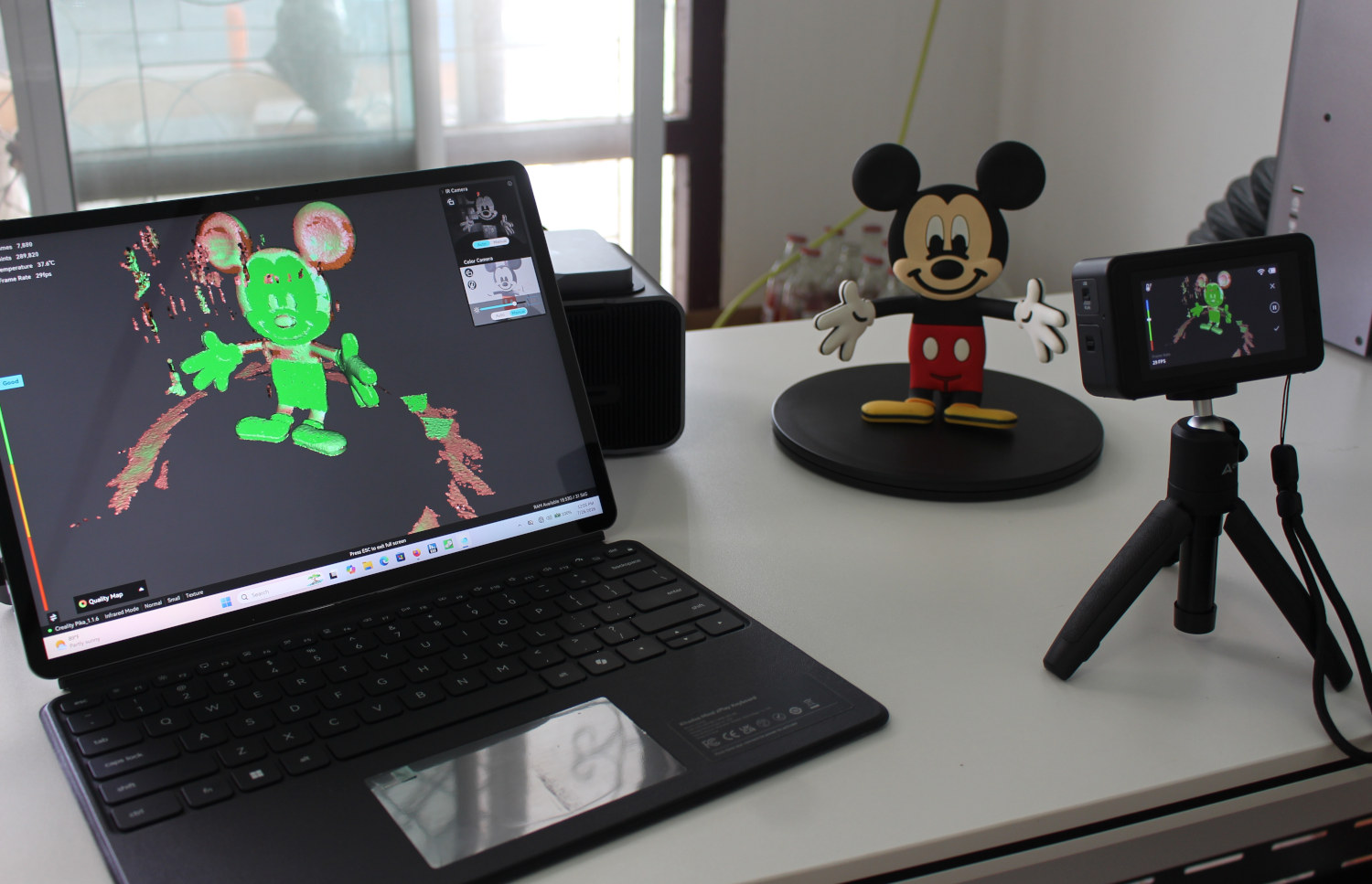

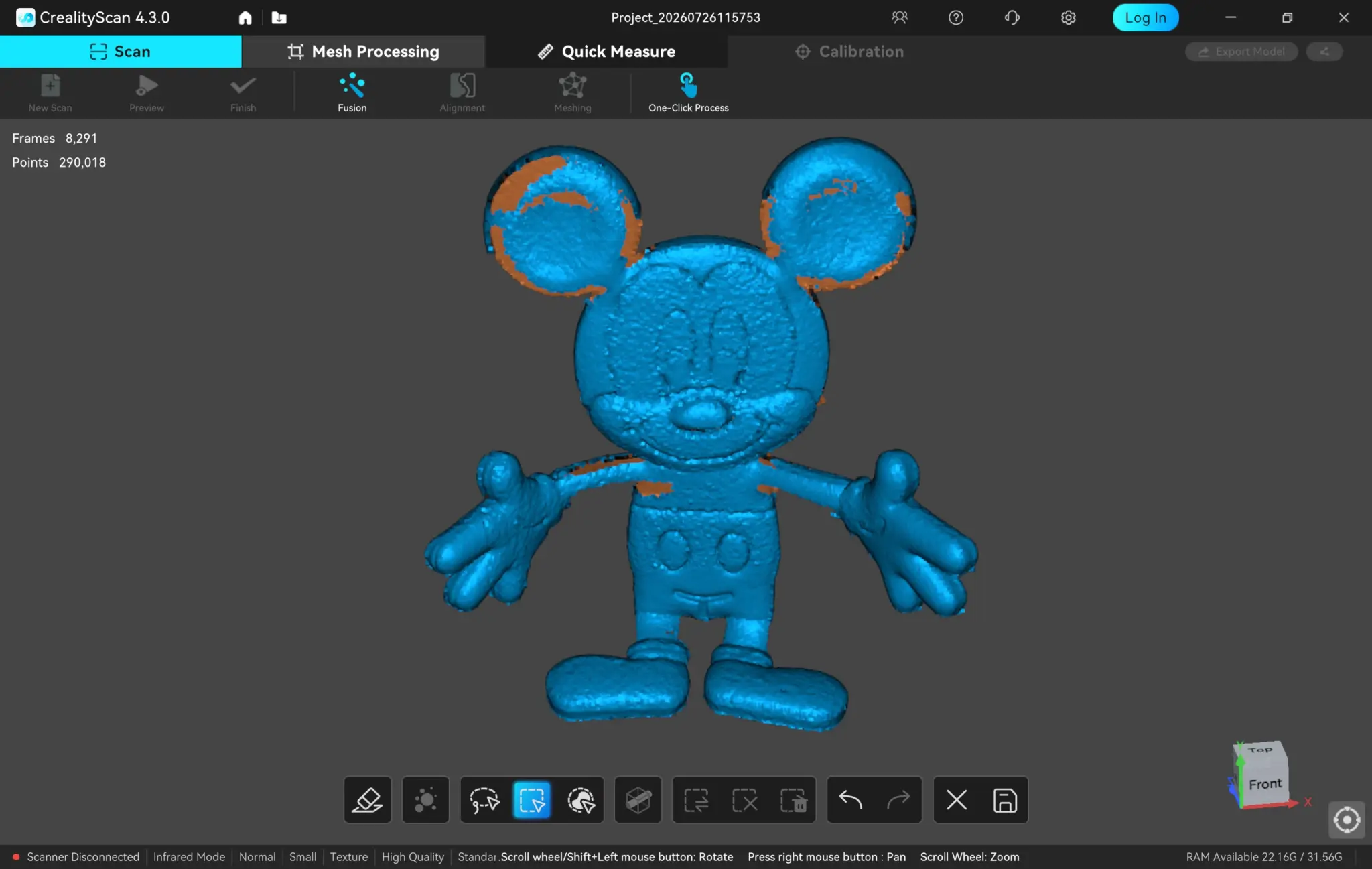

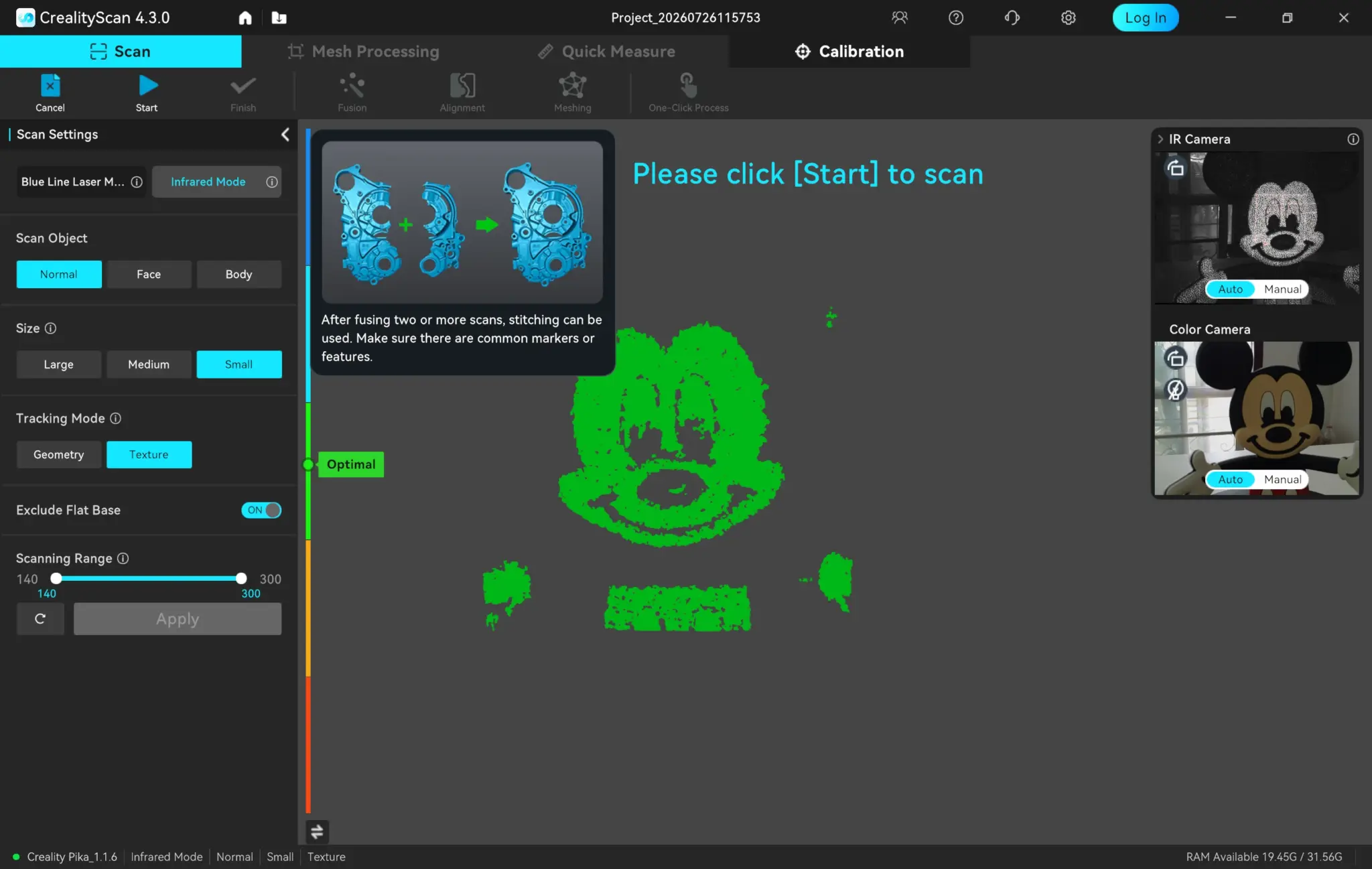

На этом этапе я наконец смог начать сканирование. Я использовал ту же фигурку Микки Мауса, что и в тесте на Android, и выбрал в программе Creality Scan 4: инфракрасный режим, обычное сканирование, малый размер и режим отслеживания текстуры.

Сканирование чёрных участков затруднительно, так как чёрный цвет поглощает свет, а не отражает его. Несмотря на все мои усилия и некоторые настройки экспозиции, сырое сканирование имело довольно много отверстий в чёрных областях, например, в ушах.

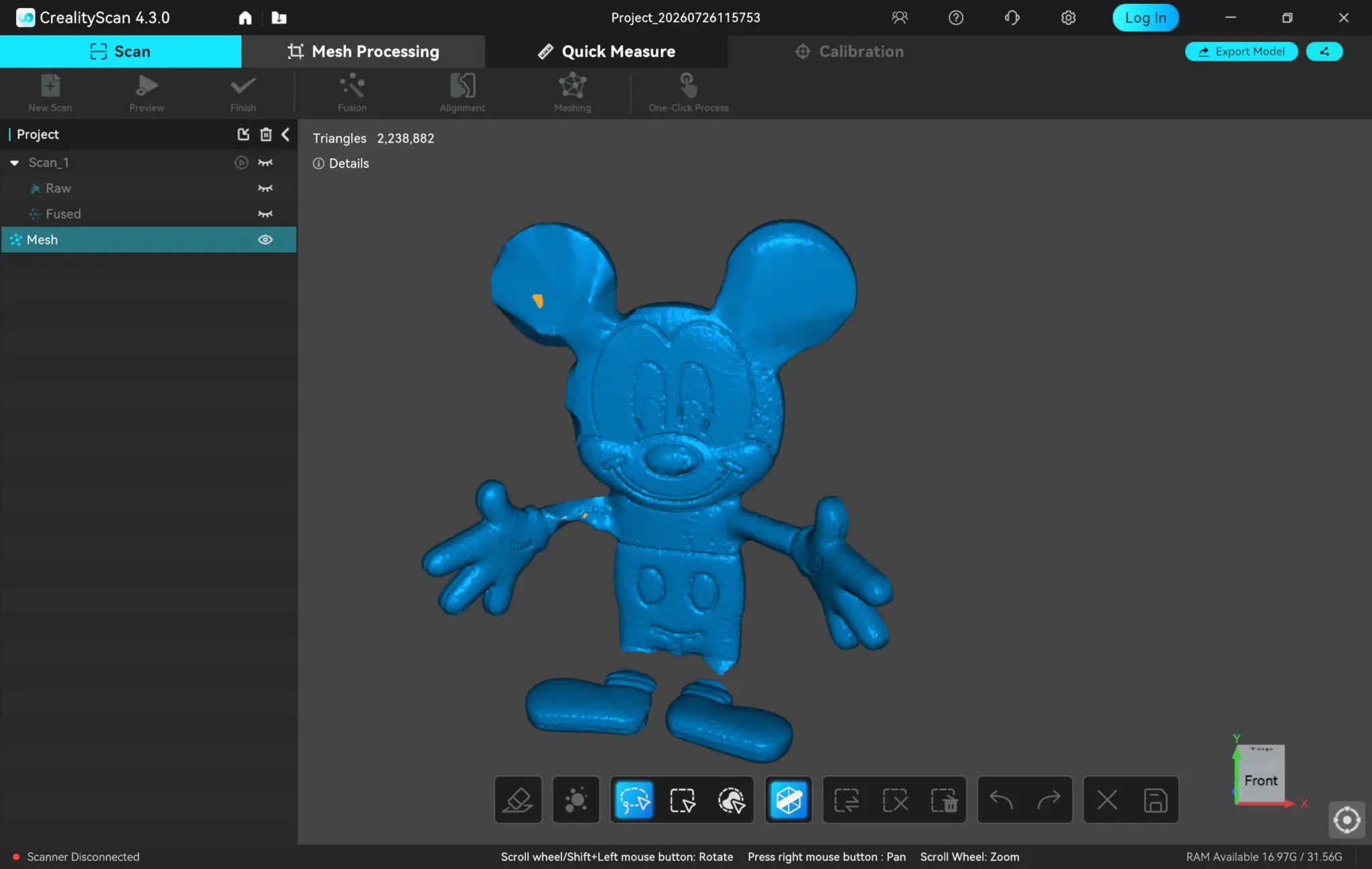

Я думал, что обработка Fusion и Mesh автоматически исправит это, но конечный результат оказался неубедительным…

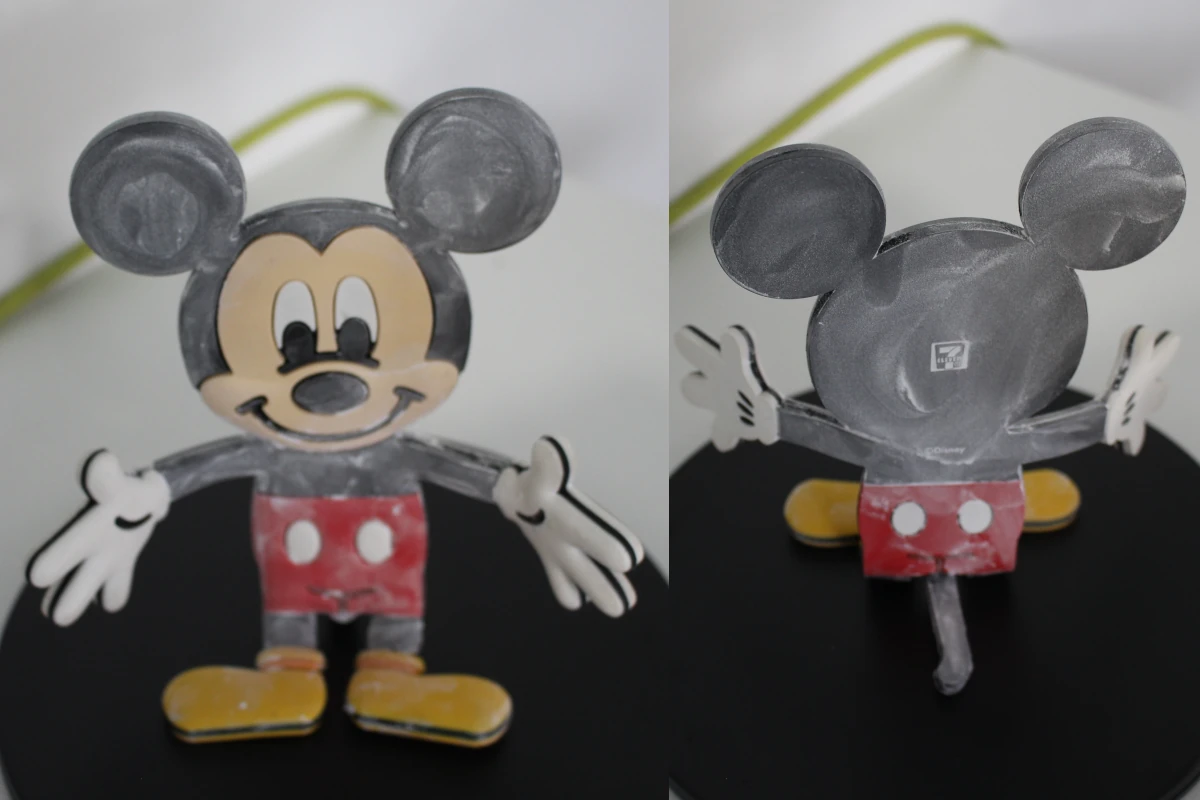

Я дополнительно вручную увеличил экспозицию для RGB- и инфракрасных камер, и чёрные участки стали лучше обнаруживаться, но это также привело к появлению множества артефактов. В итоге я решил покрыть фигурку детской присыпкой и попробовать снова.

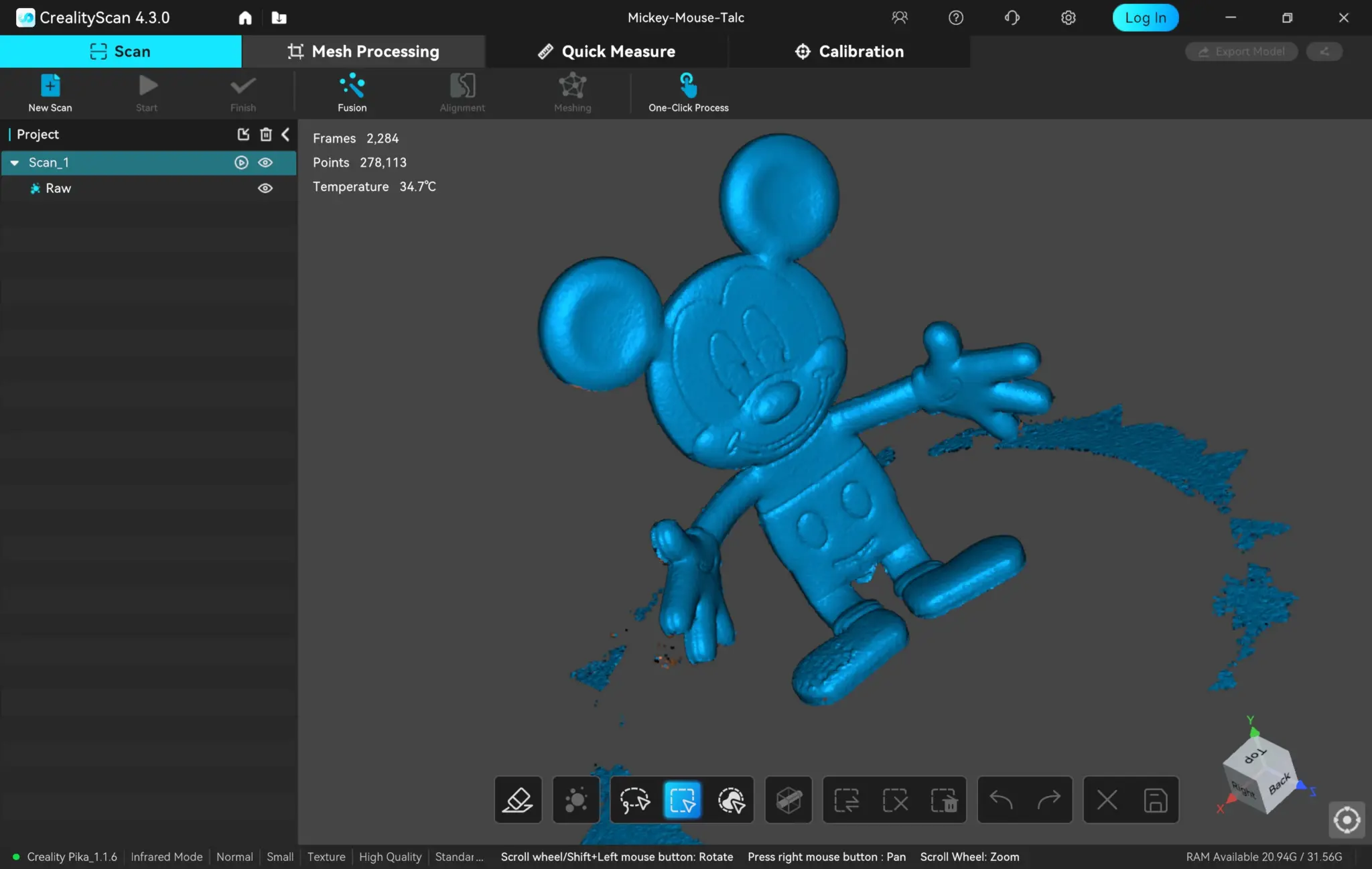

Сканирование стало гораздо проще и быстрее, а результат оказался значительно лучше. На изображении ниже — сырое сканирование фигурки с присыпкой до какой-либо очистки. Артефакты вокруг скана являются нормальными и легко удаляются автоматически или вручную в интерфейсе Creality Scan, как было показано в обзоре Sermoon S1.

Вот конечный результат после создания меша.

Однако для цветового картирования, выполняемого с помощью опции «Одношаговая обработка», это не идеально, так как присыпка также видна в финальной версии.

Для полного сканирования фигурки следовало сделать второе сканирование под ней. Я пропущу эту часть, так как выполню два сканирования и выравнивание в следующем тесте: сканирование расчёски параллельным синим лазерным светом.

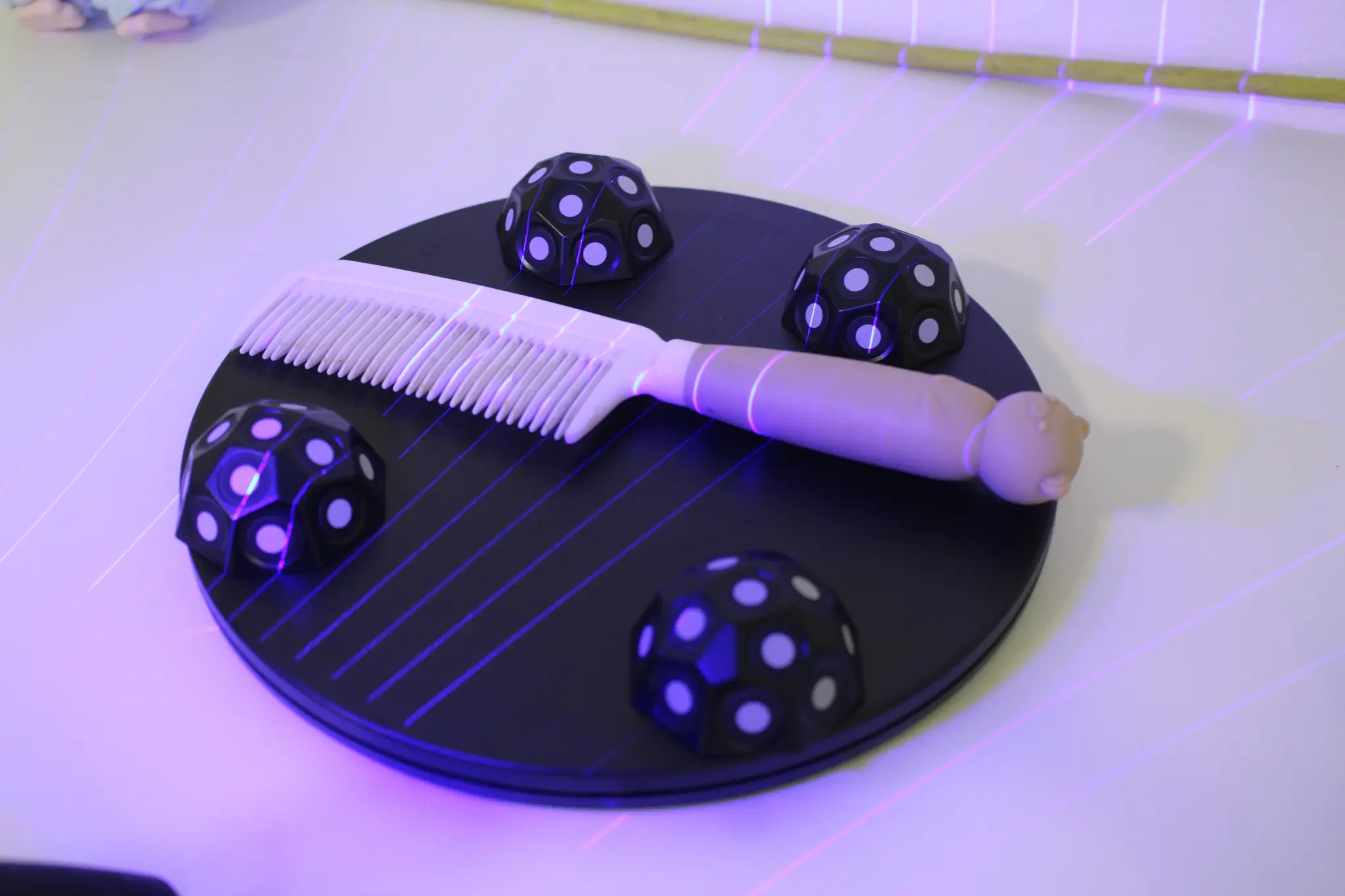

Я начал с использованием поворотного стола, но в итоге переместил расчёску на белый стол. Синее лазерное сканирование требует маркеров, но вместо наклеивания маркеров на стол, как я делал в обзоре Sermoon S1, я использовал четыре маркерные стойки, входящие в комплект Creality Pika 3D-сканера.

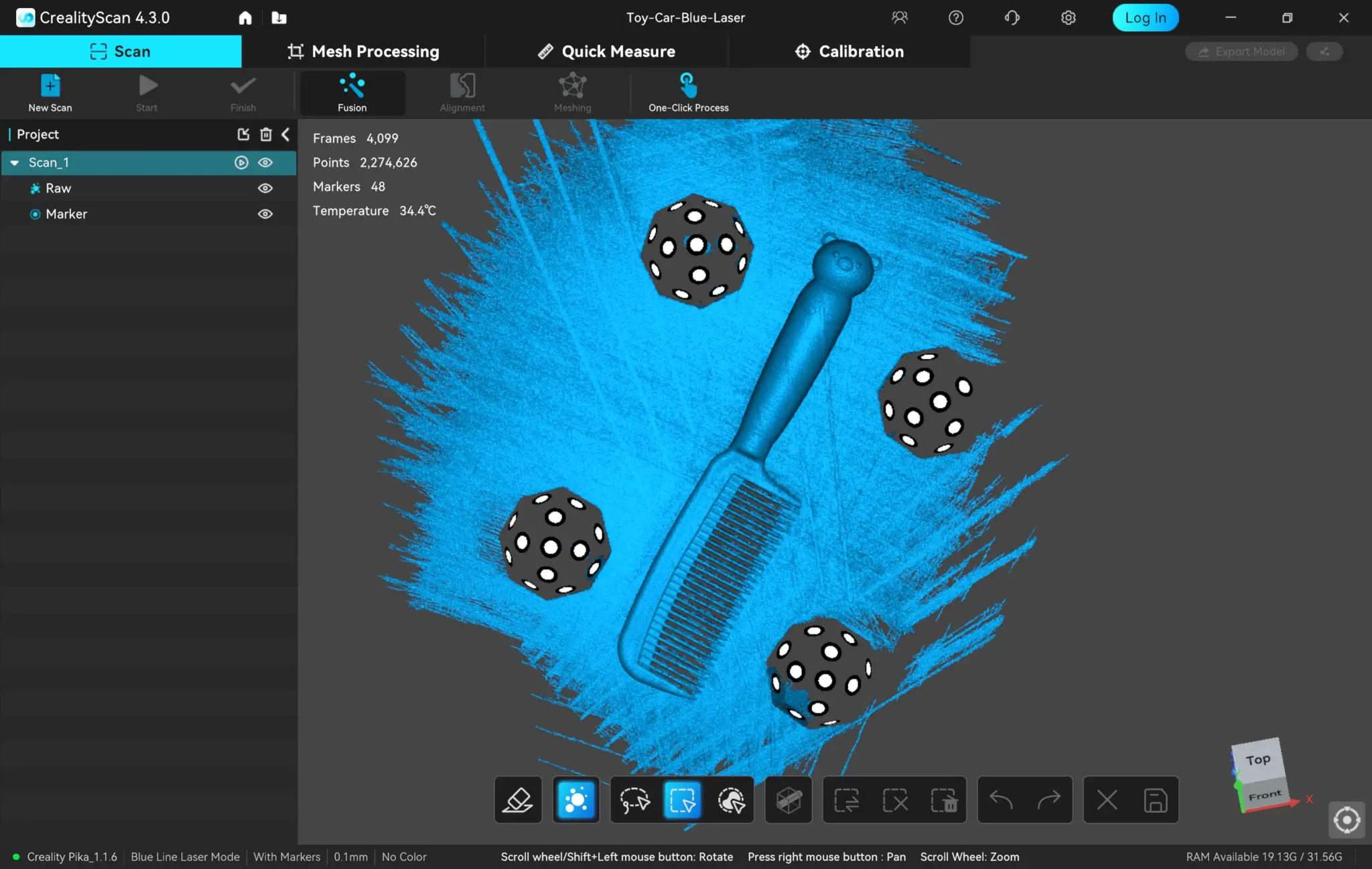

На скриншоте показано, как выглядит сырое сканирование. Похоже, что его будет непросто очистить, но это не так сложно после ориентирования скана, так как стол находится не на одном уровне с расчёской. Я не очищал сырой скан, сделал это только после слияния (шаг Fusion). Теперь, когда одна сторона расчёски готова, нужно начать новое сканирование в том же проекте для другой стороны, затем слить сканы и очистить их.

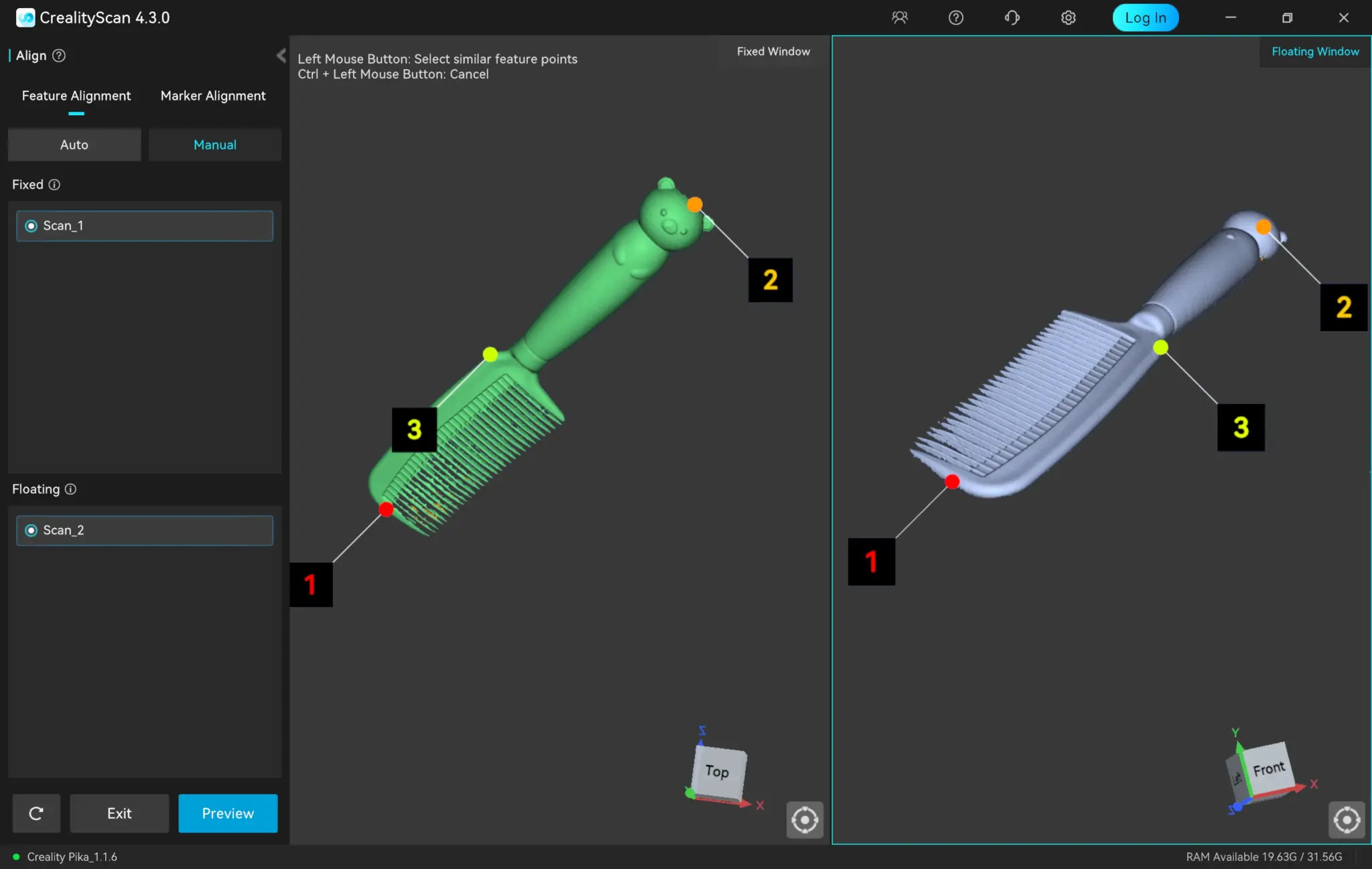

На этом этапе можно нажать «Выравнивание» в верхней панели интерфейса, выбрать «Выравнивание по признакам → Вручную», добавить три стратегически расположенные точки на левом (верхняя сторона) скане и повторить то же самое на правом (нижняя сторона) скане, после чего нажать «Предпросмотр» и применить параметры выравнивания.

После этого я нажал «Создание меша», чтобы завершить дизайн.

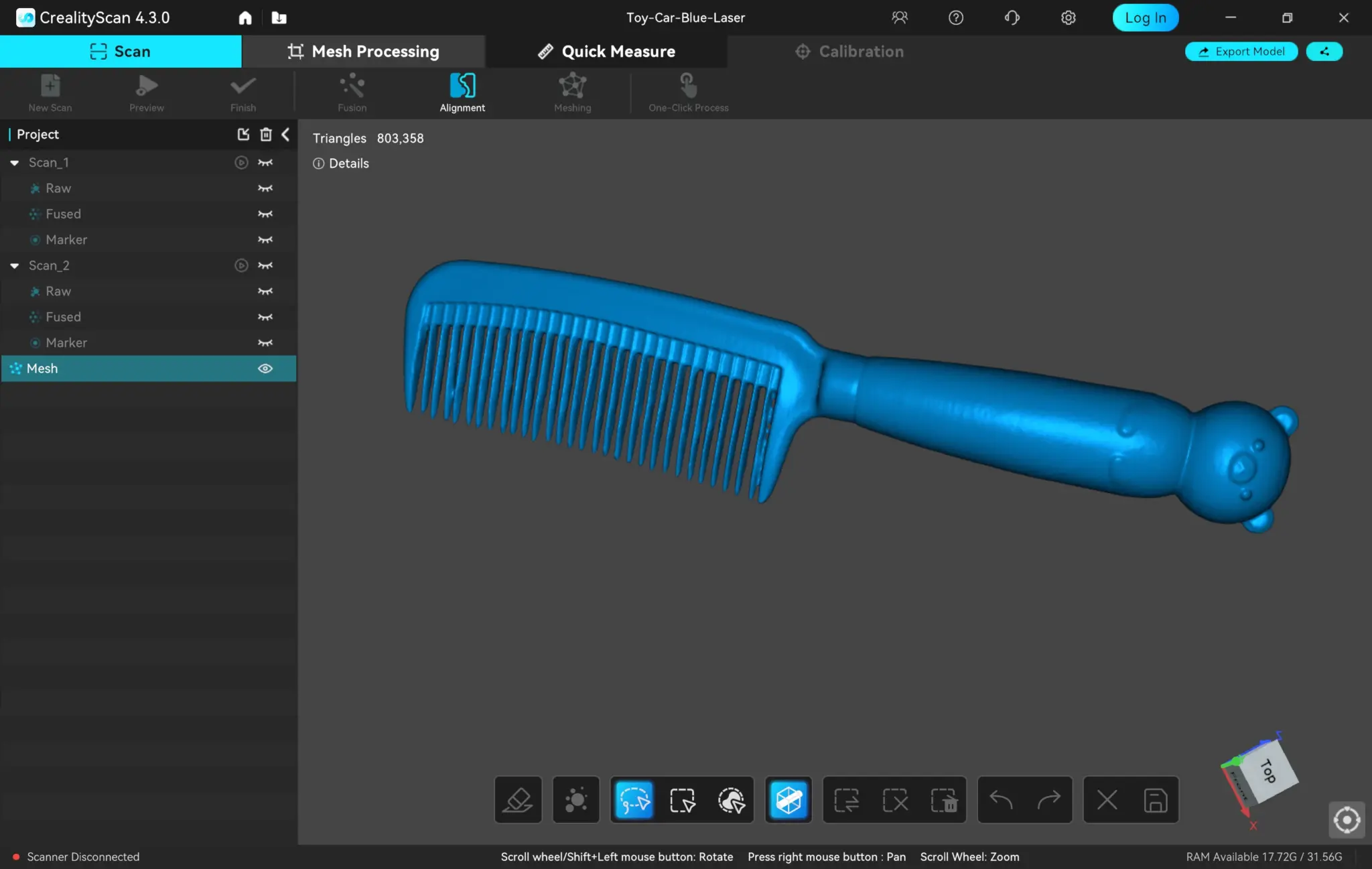

Вот «финальный» результат.

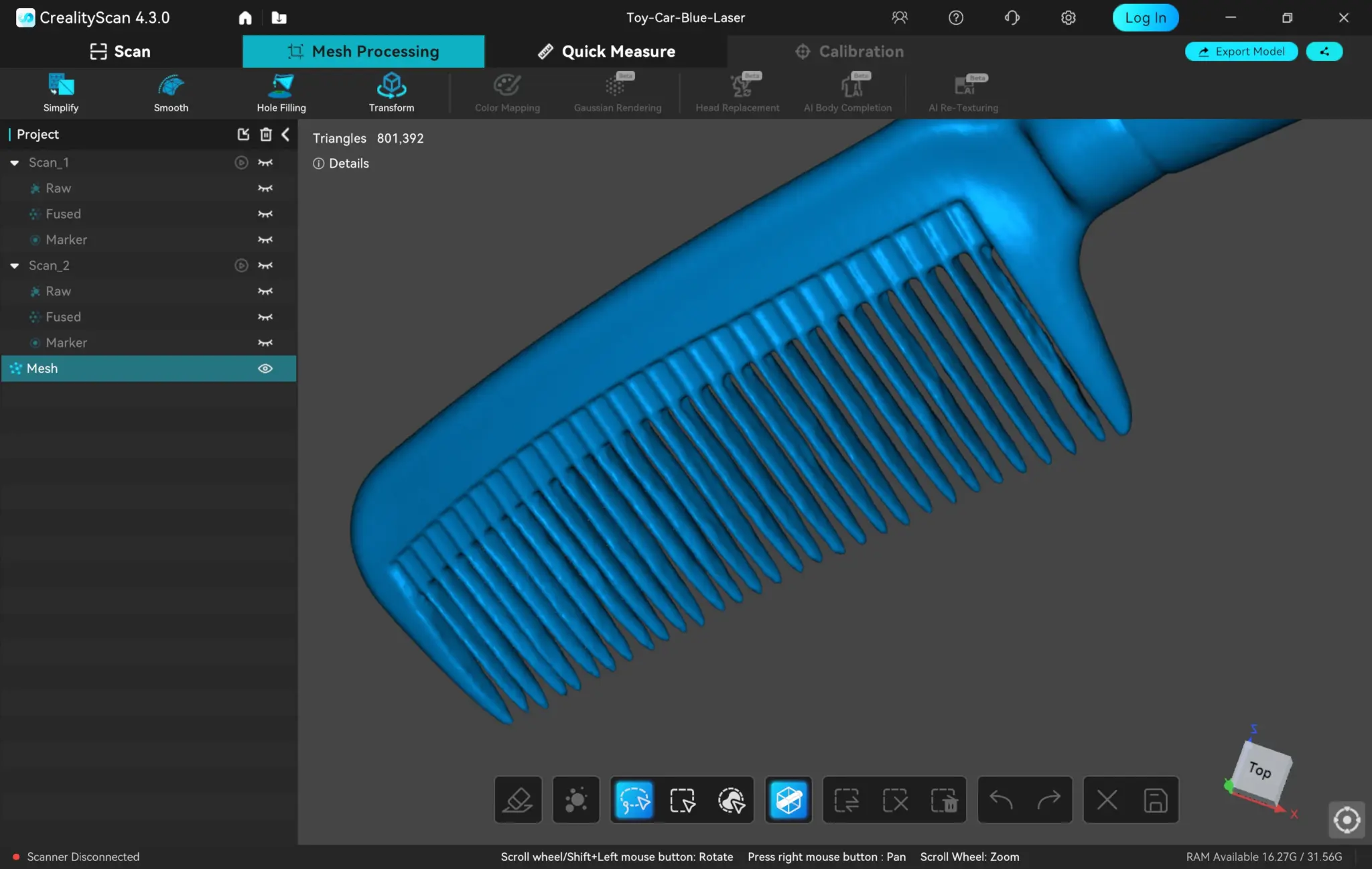

Поскольку есть небольшие проблемы с некоторыми зубцами, я дополнительно очистил результат в режиме меша. Однако это привело к появлению отверстий (показаны жёлтым). Я мог заполнить отверстия автоматически, перейдя на вкладку «Обработка меша» и выбрав опцию «Заполнение отверстий».

Заключение

Должен сказать, мне весьма понравился 3D-сканер Creality Pika. Он компактный и портативный, поддерживает как Wi-Fi 6, так и USB-подключение к хосту без дополнительных аппаратных модулей, а также режимы инфракрасного и синего лазерного сканирования. Для новичков это лучший вариант, чем Sermoon S1, и по результатам моих тестов сканы с обоих устройств были весьма похожи. Однако с ростом требований к сканированию и навыков пользователя покупка Sermoon S1 даёт преимущества.

Один недостаток: 3D-сканер не работает с Linux, поэтому нужен ПК с Windows или Mac, смартфон на Android или iPhone/iPad. Очень важно проверить требования к оборудованию для достойного пользовательского опыта — в противном случае сканером будет трудно или невозможно пользоваться. Как отмечалось в обзоре Sermoon S1, у 3D-сканирования есть кривая обучения, но через несколько дней можно получать вполне приличные результаты.

Хочу поблагодарить Creality за предоставление портативного 3D-сканера Pika на обзор. Как указано выше, он гораздо дешевле сканера Sermoon S1 стоимостью от $2000, и сейчас доступен для предзаказов за $629 в магазине Creality до 12 августа 2026 года, после чего обычная цена составит $699. Он также представлен на Amazon-странице компании за $899 .
