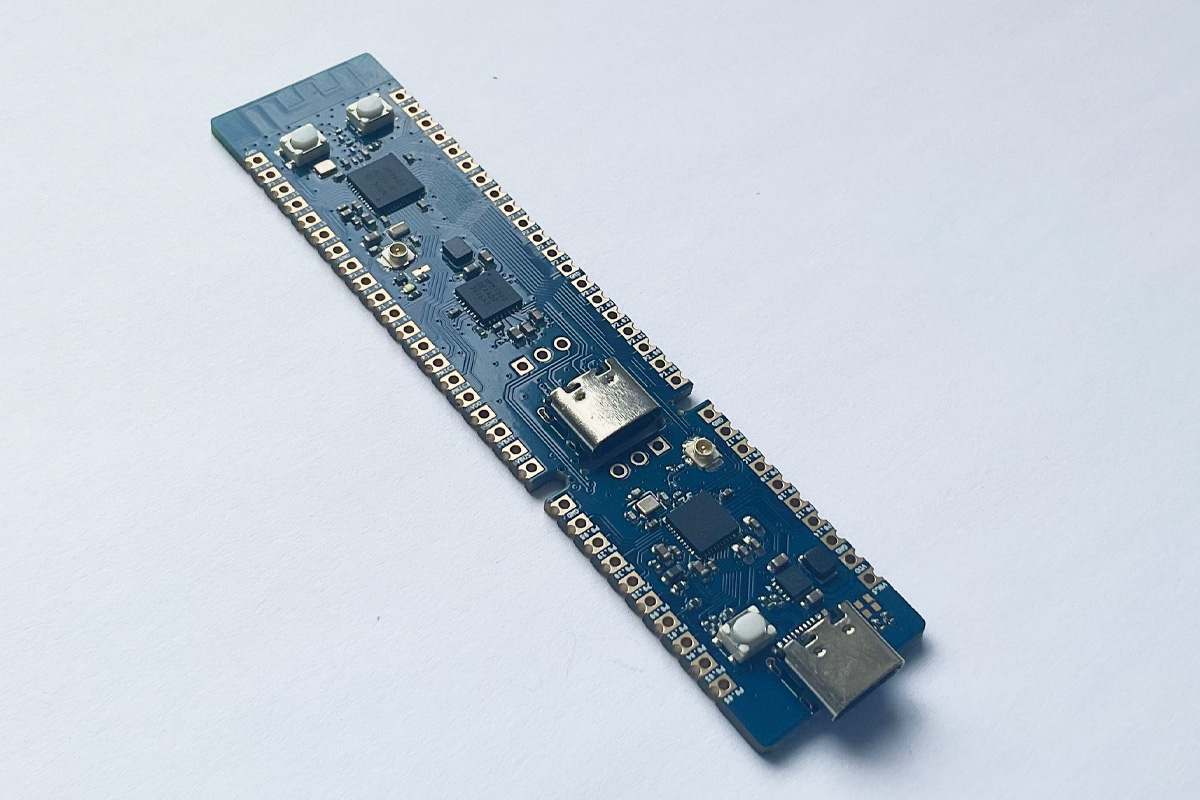

Отладочная плата Icy Electronics nRF54L15 Discovery оснащена отладочным модулем nRF52820 CMSIS-DAP, который можно отделить от платы

Ранее мы уже писали о различных платах разработки на базе серии Nordic nRF54L, включая Seeed Studio XIAO nRF54L15 , XIAO nRF54LM20A (Sense) и nRF54L15 Connect Kit . Плата nRF54L15 Discovery дополнительно включает отламываемый сегмент с отладчиком/программатором nRF52820 CMSIS-DAP. В ней также установлен PMIC nPM1300 с зарядкой LiPo-аккумуляторов 32–800 мА и поддержкой USB-C PD, а также повышающе-понижающий преобразователь TPS63900, настраиваемый на работу с напряжением ввода/вывода 1,8 В или 3,3 В.

Характеристики nRF54L15 Discovery:

• Беспроводной МК –   беспроводной SoC Nordic Semi nRF54L15
  • Процессор
    • Arm Cortex-M33 с частотой до 128 МГц
    • Сопроцессор RISC-V для «программно-определяемой периферии»
  • Память – 256 КБ SRAM
  • Накопитель – 1,5 МБ энергонезависимой памяти (NVM)
  • Беспроводная связь
    • Bluetooth LE 6.0   (включает Channel Sounding)
    • Thread, Zigbee (IEEE 802.15.4-2020)
    • Matter
    • Amazon Sidewalk
    • Проприетарные протоколы 2.4 ГГц с новым режимом 4 Мбит/с
    • Поддержка NFC
• Отладочный SoC – Nordic Semi nRF52820
  • CPU – Arm Cortex-M4 @ 64 МГц
  • Память – 32 КБ ОЗУ
  • Хранилище – 256 КБ Flash
  • Беспроводная связь – Bluetooth 5.2 LE и 802.15.4 (неактивны в режиме отладчика CMSIS-DAP по умолчанию, но полностью функциональны при отламывании и использовании в качестве отдельной платы разработки)
• USB – 2 порта USB Type-C (1x основная плата; 1x отладчик)

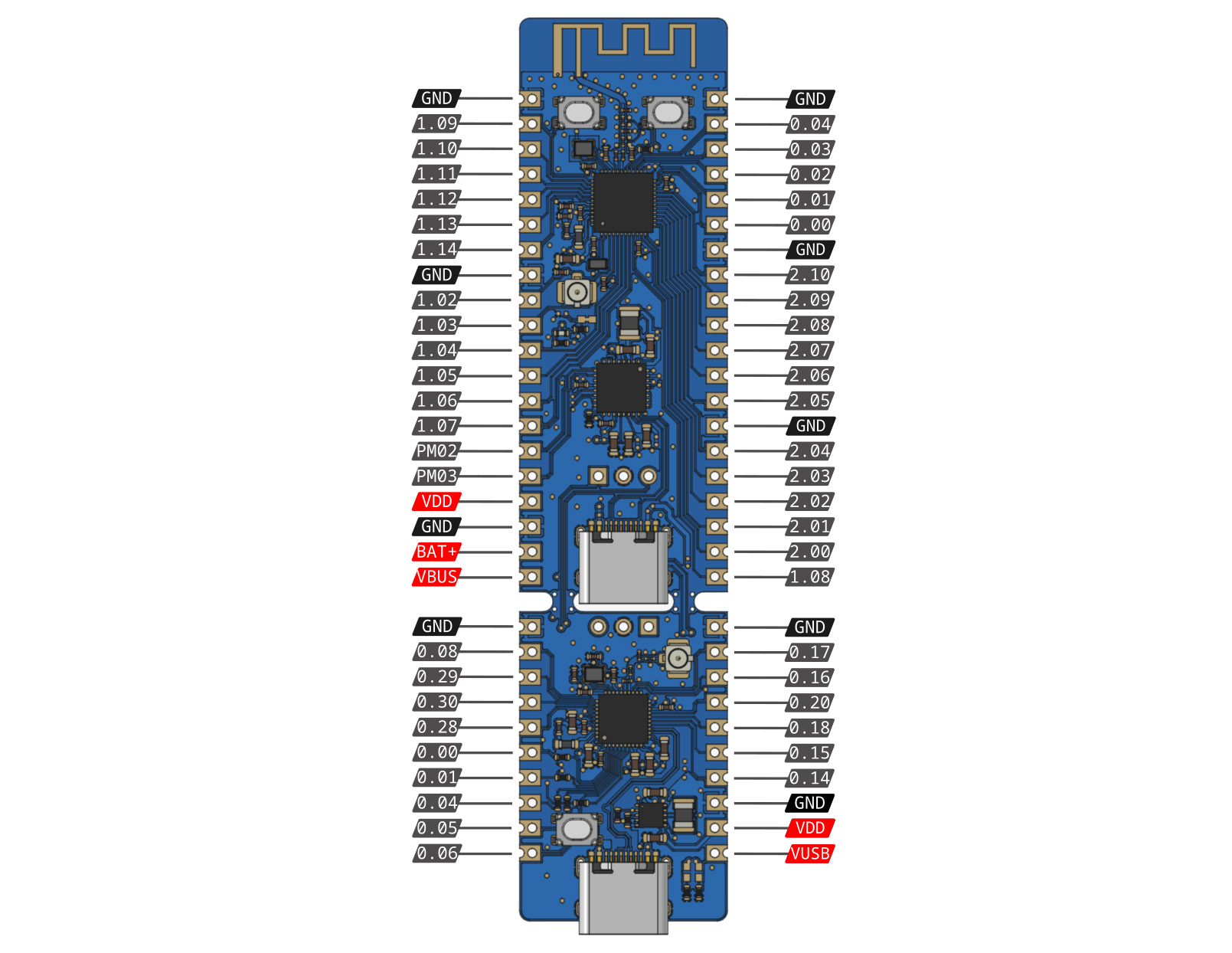

• Расширение через двухрядные разъемы 20+10 (всего 60 контактов) с кастелированными краями
  • До 48 GPIO (29 для nRF54L15, 15 для nRF52820, 2 для nPM1300)
  • 5x SPI/UART/I2C, 3x ШИМ, 2x QDEC, I2S, PDM, 14-битный АЦП
• Разное
  • Пользовательские светодиоды и кнопки
  • Разъем U.FL для антенны 2.4 ГГц
  • Разъем U.FL для антенны NFC
• Питание
  • Вход 5 В через порт USB Type-C
  • Микросхема управления питанием Nordic nPM1300 с поддержкой USB-C, зарядкой LiPo 32–800 мА, power path, понижающе-повышающим преобразователем на 200 мА и настраиваемым выходом 1,0–3,3 В
  • Микросхема nPM1300 имеет переключаемый LDO на 50 мА для светодиодов и поддерживает USB-C PD с ограничениями тока 100 мА, 500 мА и 1500 мА
  • Понижающе-повышающий преобразователь TPS63900 со сверхнизким током покоя и выбираемым напряжением питания ввода/вывода 1,8/3,3 В
• Размеры – 91 x 21 мм

Плата nRF54L15 Discovery поддерживает Zephyr RTOS, nRF Connect SDK и (Micro)Python. Она поставляется с предварительно прошитой прошивкой CMSIS-DAP на nRF52820, что позволяет выполнять отладку и программирование на борту без внешнего оборудования, и может быть запрограммирована сразу из коробки с помощью команды west flash -r pyocd . Дополнительная информация доступна на соответствующем репозитории GitHub .

Плата разработки nRF54L15 Discovery от Icy Electronics с отладчиком CMSIS-DAP доступна по цене $27.19 на Tindie    или Lectronz , с небольшими оптовыми скидками при заказе от пяти штук. Доставка из Франции начинается от $3.20 без отслеживания по всему миру.
