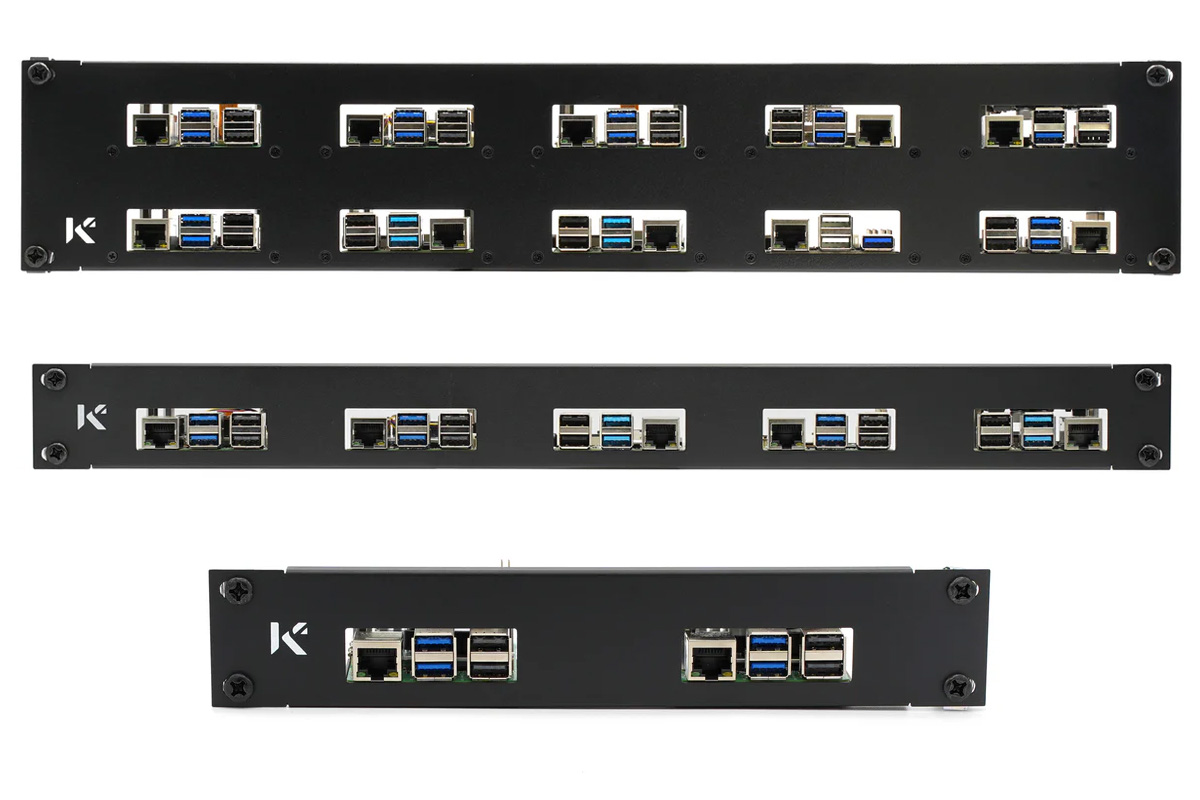

Компания KKSB Cases представила серию стоечных панелей, предназначенных для кластеров Raspberry Pi в стандартных стоечных корпусах. Линейка включает 10-дюймовую 1U модель для двух плат Raspberry Pi, 19-дюймовую 1U модель для пяти плат и 19-дюймовую 2U модель для до десяти плат. Все панели поддерживают Raspberry Pi 5, Raspberry Pi 4, Raspberry Pi 3, Pi 2 и другие платы с таким же расположением монтажных отверстий.

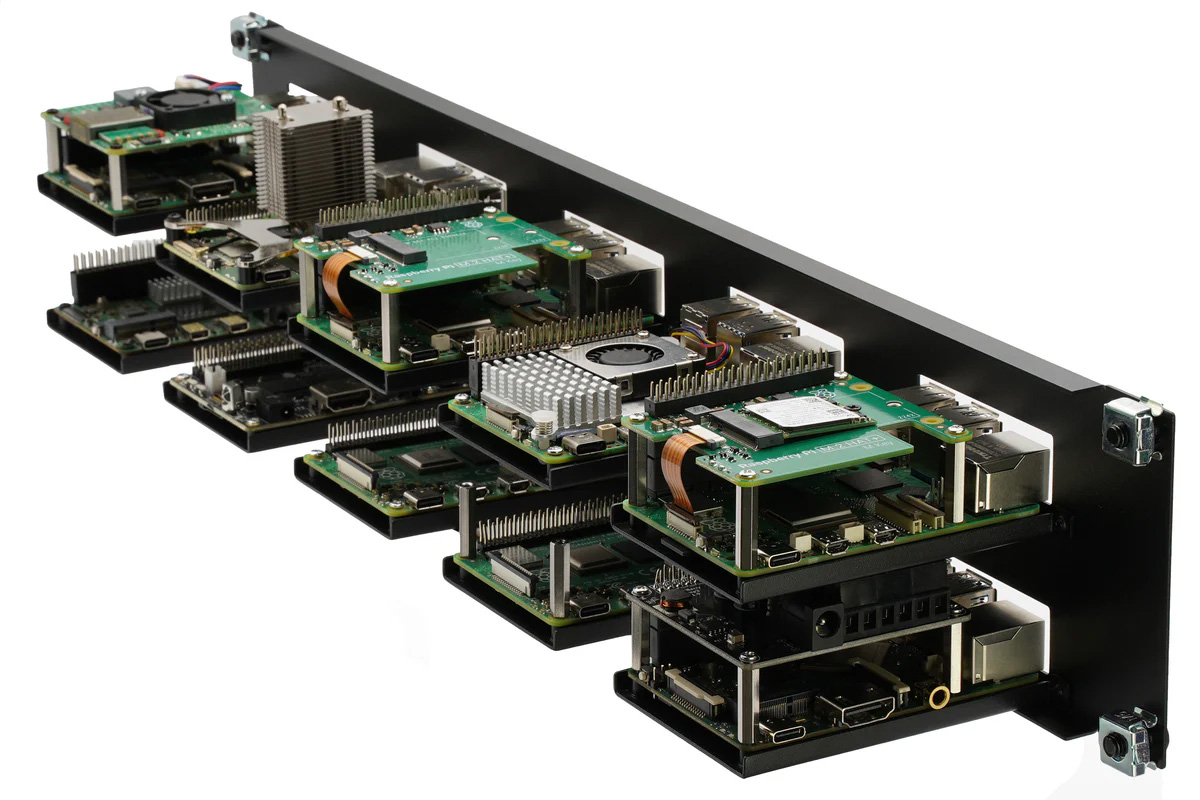

Стоечные панели изготовлены из стали с порошковым покрытием и выводят порты USB и Ethernet на переднюю панель стойки для упрощения прокладки кабелей. Каждый слот оставляет место для Raspberry Pi HAT и официального активного кулера Raspberry Pi. KKSB также включает шестигранные стойки и 40-контактные разъемы GPIO, чтобы HAT можно было устанавливать над SBC, когда требуется дополнительный зазор. Каждая Raspberry Pi сначала крепится к отдельному монтажному лотку, который затем фиксируется в стоечной панели перед установкой в стоечный шкаф.
Ключевые особенности и характеристики стоечных панелей KKSB Raspberry Pi:
- Совместимость с SBC – Raspberry Pi 5, Pi 4, Pi 3, Pi 2 и другие одноплатные компьютеры с идентичным форм-фактором и монтажными отверстиями
- Форм-факторы
- 19-дюймовая 2U стоечная панель – поддержка до 10 плат Raspberry Pi
- 19-дюймовая 1U стоечная панель – поддержка до 5 плат Raspberry Pi
- 10-дюймовая 1U стоечная панель – поддержка до 2 плат Raspberry Pi
- Расширение – выделено место для Raspberry Pi HAT
- Доступ к вводу/выводу – лицевая конструкция с доступом к портам USB и Ethernet
- Разное – поддержка официального активного кулера Raspberry Pi
- Размеры
- 19-дюймовый 2U – 482.6 мм x 88.9 мм
- 19-дюймовый 1U – 482.6 мм x 44.45 мм
- 10-дюймовый 1U – 254 мм x 44.45 мм
- Конструкция – цельнометаллический корпус с черным текстурным порошковым покрытием
- Совместимость с стойками – подходит для стандартных 19-дюймовых и 10-дюймовых шкафов; также может использоваться с собственными стойками KKSB
В отличие от некоторых стоечных систем Raspberry Pi, эти панели предназначены только для крепления плат. Поэтому необходимо предоставить собственные платы Raspberry Pi, шкаф, блоки питания, HAT и кабели.

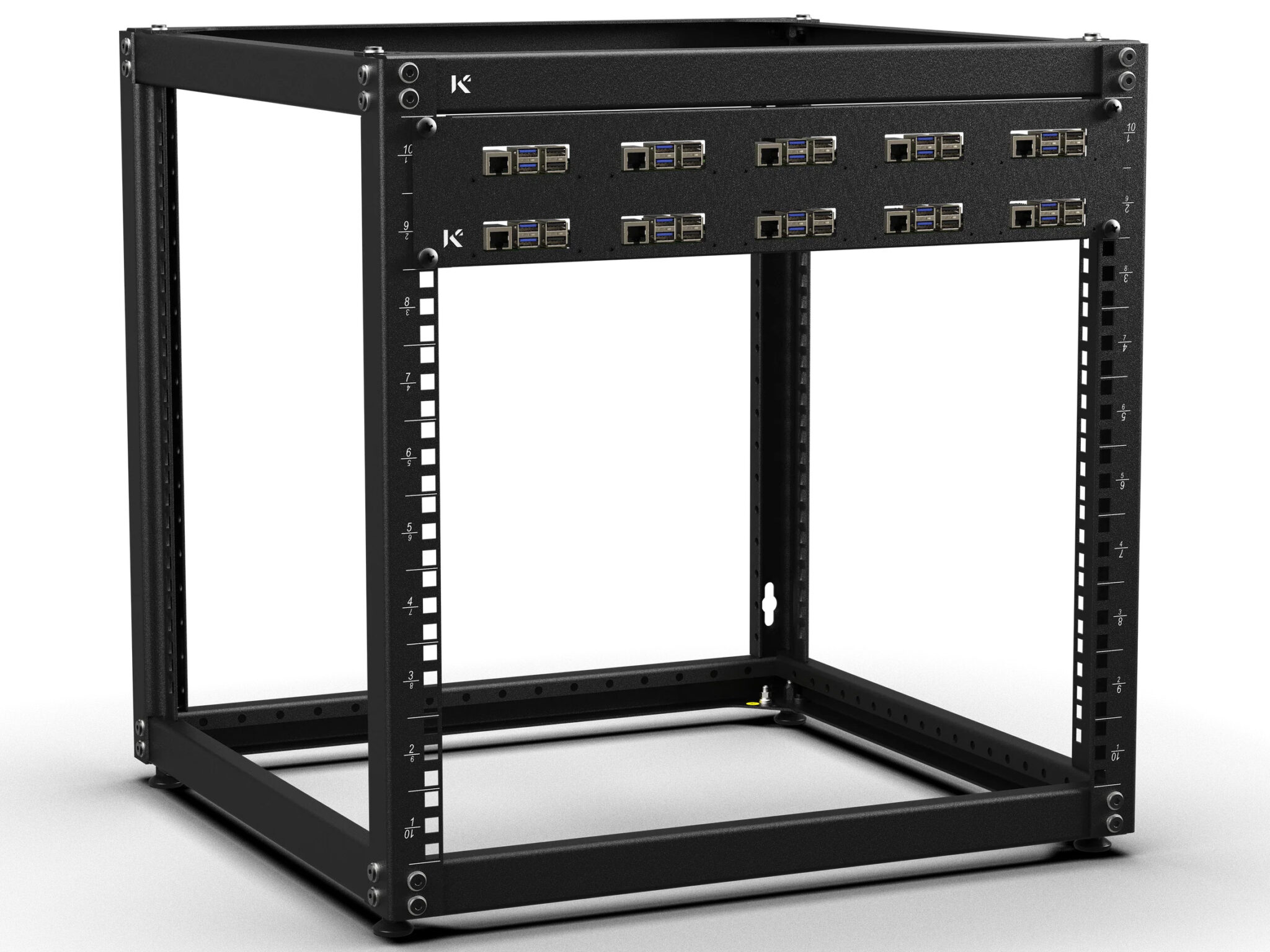

Сборка очень проста. Необходимо прикрепить каждую Raspberry Pi к отдельной площадке с помощью входящих в комплект стоек. При необходимости можно установить 40-контактный разъем GPIO, HAT и активный кулер перед фиксацией площадки в стоечной панели. Затем готовая панель монтируется в стандартную стойку с помощью гаек для клеток. Подробные инструкции по сборке для 19-дюймовая 2U , 19-дюймовая 1U и 10-дюймовая 1U стойка панели доступны на сайте KKSB.
За годы были освещены несколько решений для монтажа в стойку для Raspberry Pi. Например, ранее рассматривался MyElectronics’ 19-дюймовая стойка поддерживающая до 12 или 16 плат Raspberry Pi 4. Также известны специализированные конфигурации высокой плотности, такие как Uptime Lab Compute Blade для Raspberry Pi CM4, а также более новые корпуса в стиле настольных ПК, такие как DeskPi RackMate T1 . Новые панели для стойки от KKSB отличаются тем, что имеют встроенный вертикальный зазор для официального активного охлаждения Raspberry Pi Active Cooler и стандартных HAT-плат, решая проблемы терморегуляции и расширения для более энергоемкого Raspberry Pi 5.
Панели для стойки KKSB доступны на Amazon, где начальная 10-дюймовая 1U панель для стойки стоит $22.9 , 19-дюймовая (19″) 1U стойка продается за $42.60 , а 19-дюймовая (19″) 2U стойка стоит $69.80 . Кроме того, все три можно найти в магазине KKSB
