u-blox F11 энергоэффективные двухдиапазонные GNSS-чипы и модули потребляют всего 7 мВт в режиме LEAP

Среди них чипы UBX-F11270-KB и UBX-F11170-CC поддерживают двухдиапазонную GNSS L1/L5 с автоматическим переключением между режимами L1 и L5 в зависимости от условий сигнала. Чип UBX-M11070-KB и модуль MAX-M11N работают только в диапазоне L1, однако все модули и чипы серии поддерживают режим LEAP (Low Energy Accurate Positioning) с типичным энергопотреблением около 7 мВт. Среди других функций — обнаружение нахождения внутри помещений, многоугольный геозонинг и подавление многолучевости.

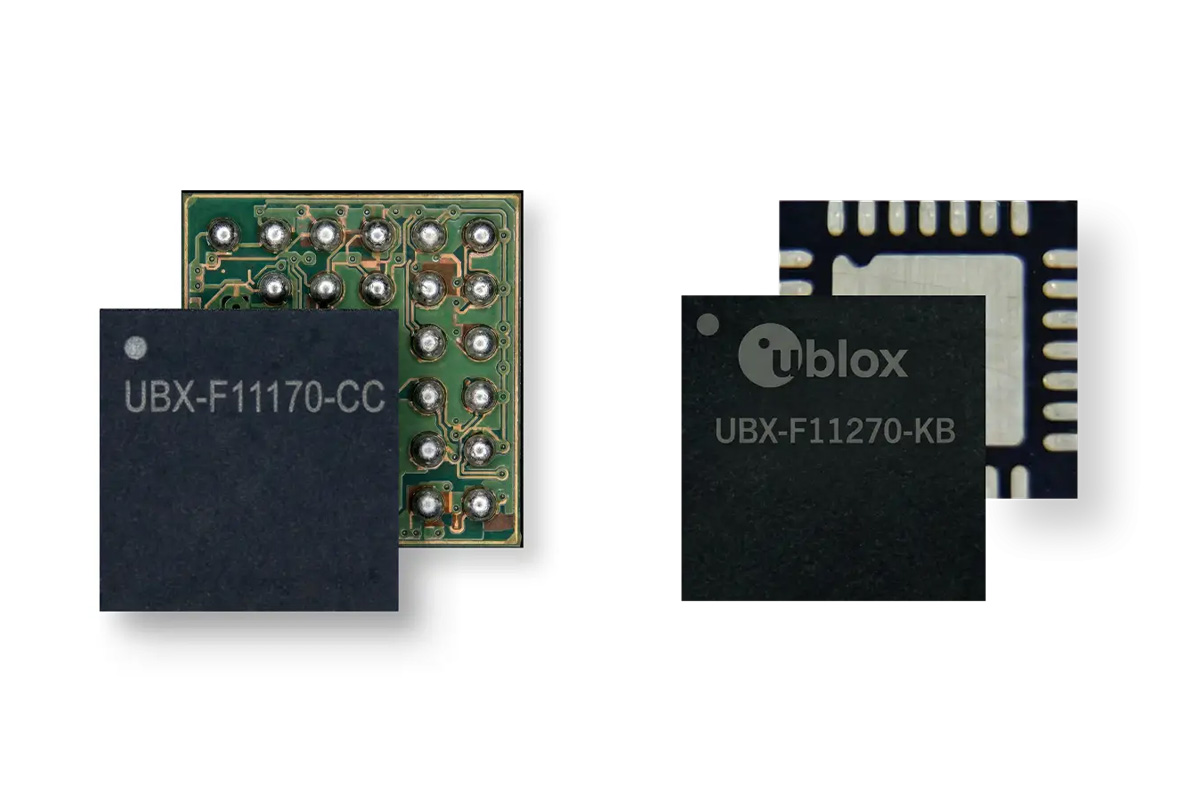

Технические характеристики u-blox UBX-F11270-KB и UBX-F11170-CC:

• GNSS-движок — платформа u-blox F11
• Память/Хранение
  • UBX-F11270-KB — встроенная флеш-память поддерживает обновление прошивки
  • UBX-F11170-CC — опциональная внешняя SPI-флеш-память поддерживает обновление прошивки
  • UBX-M11070-KB — на основе ПЗУ (программирование постоянно)
• Прием GNSS
  • Поддерживаемые созвездия
    • Диапазон L1 — GPS, Galileo (E1B/C), BeiDou (B1I, B1C), QZSS и SBAS (все чипы)
    • Диапазон L5 — GPS, Galileo (E5a), BeiDou (B2a), QZSS и NavIC (только UBX-F11)
  • Совместная GNSS — до 3 одновременных созвездий
  • Частота обновления навигации — до 25 Гц (одна GNSS) или 10 Гц (3 совместные GNSS)
  • Точность позиционирования — 1,0 м CEP (с SBAS); 1,5 м CEP (без SBAS)
  • Время захвата (TTFF) — холодный старт: 28 с; assisted start: 2 с; горячий старт: 2 с
  • Чувствительность — слежение и навигация: -167 дБм; повторный захват: -160 дБм; холодный старт: -148 дБм; горячий старт: -159 дБм
• Интерфейсы
  • 1x UART
  • 1x DDC (совместимый с I2C)
  • 1x SPI (только UBX-F11170-CC)
  • 1x настраиваемый импульс времени
  • 1x вход внешнего прерывания EXTINT
• Функции безопасности
  • Обнаружение и сообщение о радиопомехах и глушении
  • Обнаружение и сообщение о спуфинге
  • Блокировка конфигурации приемника по команде
  • Подписанные сообщения UBX (SHA-256)
  • Аутентификация OSNMA
• Отладка — интерфейс отладки JTAG (отключен по умолчанию)
• Питание
  • Напряжение питания — от 0,9 В до 1,8 В
  • Напряжение ввода-вывода — 1,8 В или 3,3 В
  • Резервное питание — от 1,65 В до 3,6 В
  • Энергопотребление — 7 мВт в режиме LEAP (Low Energy Accurate Positioning) с 3 конфигурациями GNSS
• Корпус
  • UBX-F11170-CC — 33-контактный WL-CSP, 2,39 x 2,39 x 0,36 мм
  • UBX-F11270-KB / UBX-M11070-KB — 28-контактный QFN, 5,0 x 5,0 x 0,55 мм
• Диапазон температур — от -40°C до +85°C (рабочий); от -40°C до +125°C (хранения)

Компания u-blox сообщает, что серия F11 работает под управлением прошивки SPG 7.00 и поддерживает конфигурацию через протокол UBX, при этом для стандартного вывода GNSS-данных доступен NMEA. Программная поддержка обеспечивается через u-center 2 для Windows, который позволяет настраивать приемник, отслеживать GNSS-данные, регистрировать измерения и выполнять обновления прошивки. Прошивка поддерживает такие функции, как энергосберегающий режим LEAP, выборочную работу L5, многоугольный геозонинг и сервисы с AssistNow, а также может обновляться через хост-интерфейс или через OEM OTA-реализации.

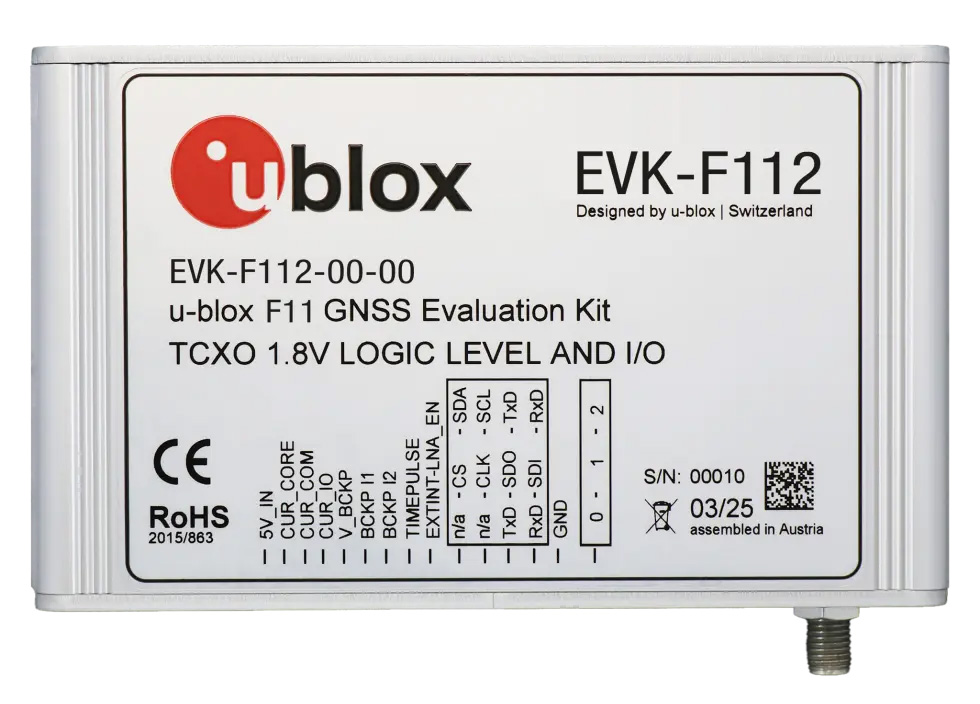

u-blox также предлагает оценочный комплект GNSS EVK-F112 для серии F11. В комплект входят оценочная плата, GNSS-антенна и кабель USB Type-C в прочном корпусе с 14-контактным разъемом для доступа к сигналам ввода-вывода и измерения энергопотребления. Он подключается к ПК через USB или RS-232 и работает с упомянутым выше ПО u-center 2.

Ранее сообщалось о модуле u-blox MAX-M10N с режимом LEAP (Low Energy Accurate Positioning) с пониженным энергопотреблением около 12 мВт. Однако он ограничен однодиапазонной GNSS L1, что делает его более подверженным «многолучевой интерференции» в плотной городской застройке и под густым лесным покровом, в то время как новая платформа F11 внедряет двухдиапазонную GNSS L1/L5, причем диапазон L5 повышает точность позиционирования в этих условиях благодаря большей устойчивости к многолучевым эффектам.

Поскольку непрерывная двухдиапазонная работа увеличивает энергопотребление, платформа F11 реализует селективный режим L5, который автоматически переключается между работой только по L1 и работой по L1/L5 в зависимости от условий сигнала. На открытой местности приемник остается в режиме только L1, а диапазон L5 включается только при необходимости. Для приложений, не требующих двухдиапазонной GNSS, компания u-blox также представила модуль MAX-M11N с типичным энергопотреблением 7 мВт, который можно считать более эффективным преемником модуля MAX-M10N.

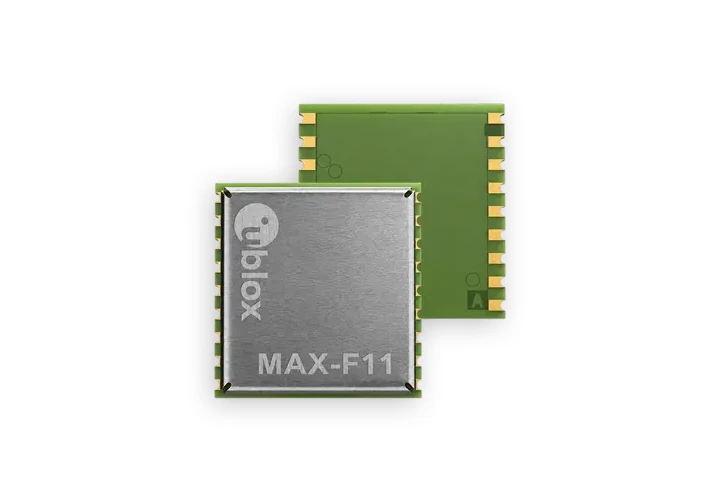

Двухдиапазонные чипы UBX-F11270-KB и UBX-F11170-CC, а также однодиапазонные альтернативы M11 (чип UBX-M11070-KB и модуль MAX-M11N) и оценочный комплект EVK-F112 теперь доступны для запроса инженерных образцов. Ожидается, что версия двухдиапазонного модуля MAX-F11N станет доступна в четвертом квартале 2026 года. Дополнительную информацию можно найти на странице продукта u-blox F11 и в пресс-релизе.
